「经验」在博途中 是否可以在 LAD与STL 语言之间进行切换

用惯了STEP7，准确来说是SIMATIC Manager进行编程开发的同学，在转战TIA portal后，通常会经历一段“晦涩”的过度期，包括指令库的微小变动、工作界面的大改等等。

又比如：“在博途中，怎么快速切换LAD与STL语言”。

在SIMATIC Manager下，通过执行菜单命令“View->”，可以让当前的编程视图在梯形图、语句表和功能块图之间进行切换，如下图所示。

祝贺已超 1 万工控人加入 PLC 工业自动化精 英群

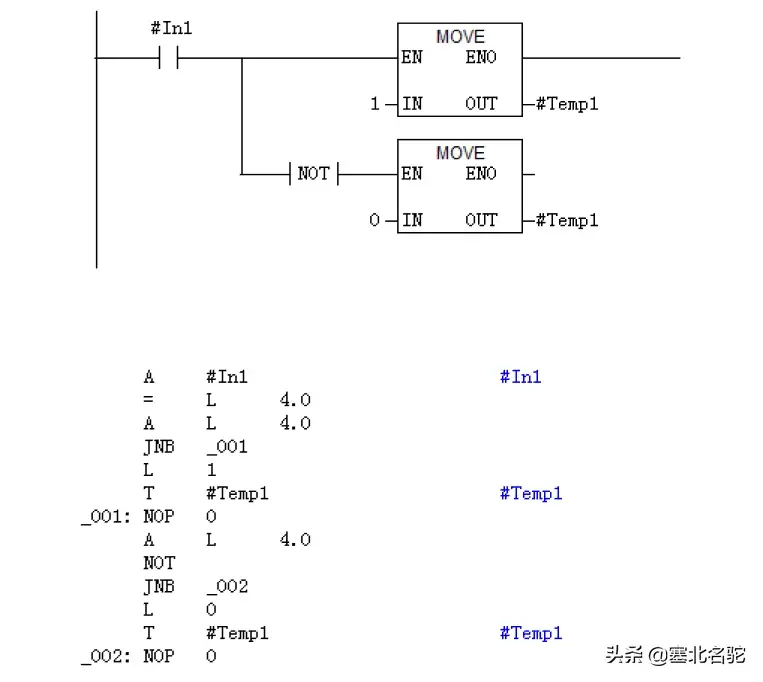

也就是说，在SIMATIC Manager下，下图两段程序实现的逻辑是相同的，只不过编程视图不同而已。

当然，LAD或FBD编写的程序可以切换为STL，但STL下编写的程序，一般而言，即使切换为LAD或FBD视图，其显示的仍是STL。这是因为在STEP7 V55 以及之前版本中，LAD,FBD等编程语言，首先经过编译会编程STL 的代码，最后才编译成CPU 可执行的OS 机器代码，所以在STEP7 V55 以及之前版本LAD,STL,FBD 在一个程序块的编程中，可以自由切换。

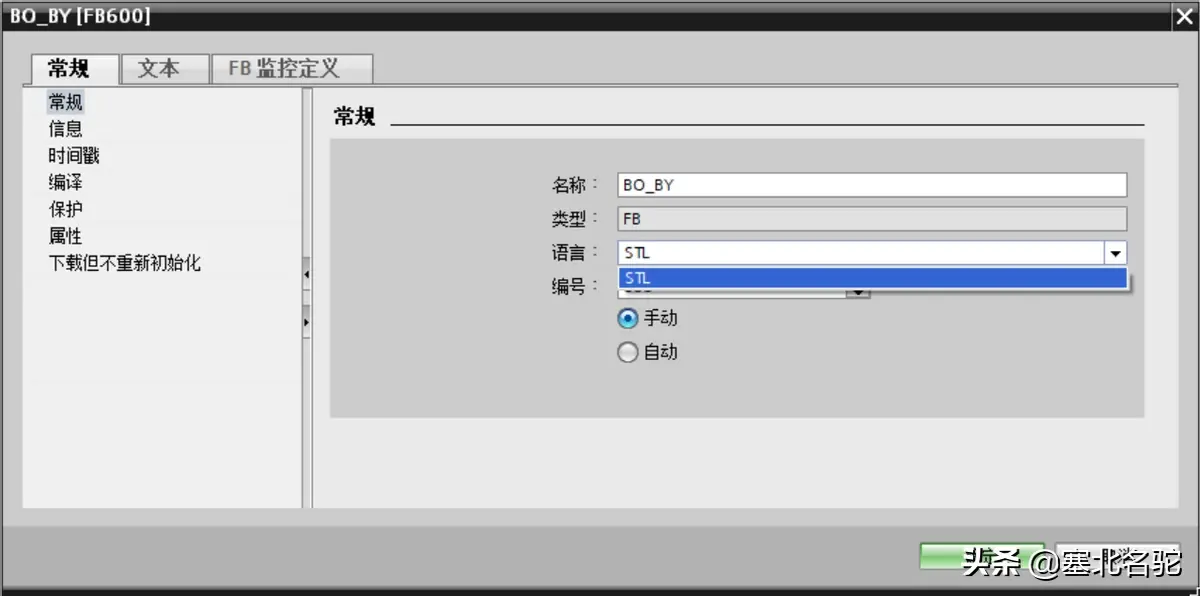

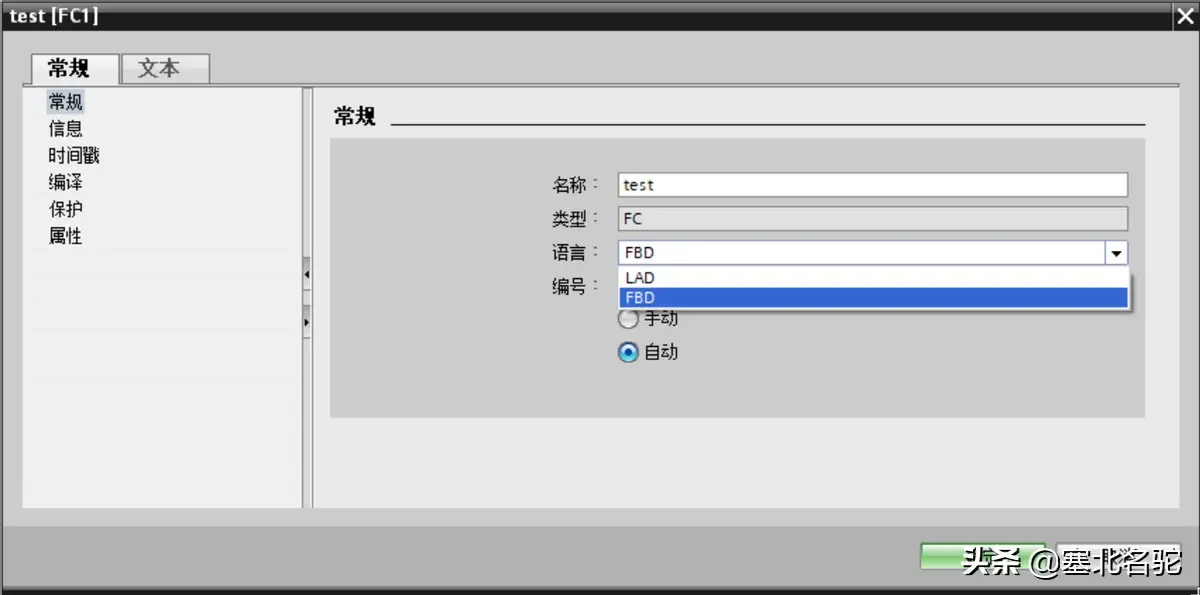

在TIA Portal中，也可以进行编程语言的切换，但进一步研究就会发现，这种切换仅限于LAD和FBD之间的切换，它们和STL之间就不能切换了。如下图所示，FC1是用LAD编写的程序，则它可以切换为FBD；而FB600是用STL编写的程序，你会发现，在“语言“的选项下面，只有STL一项，意味着不能进行编程语言的切换。

这是因为，博途的编程架构（STEP7 V11及以后的版本）已经完全变了。在STEP7 V11之后，SCL,FBD,STL,LAD等几种语言是完全平行，都会被直接编译成CPU的OS 可执行的机器代码，一旦某个程序块在建立后的编程语言就确定了，以后就不能再改成其他编程语言了。

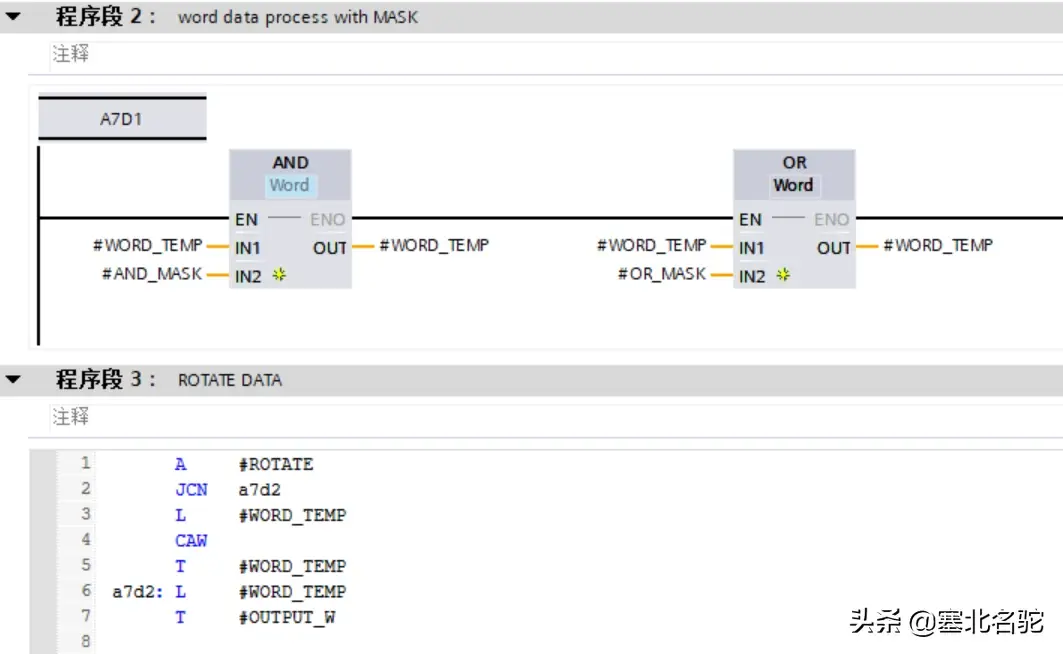

那么，问题就来了，我们在应用中，确实看到在一个块中，既有STL程序段，又有LAD程序段，如下图所示。

这又是怎么实现的呢？

TIA Portal中，STL和LAD（或FBD）确实可以“共存“于一个”块“中，但有一定的前提条件。

1. 首先，该“块“的编程语言应该为”LAD“或”FBD“；如果块在创建之初是选择用STL编程的，则该块中所有的程序都只能用STL进行编辑；

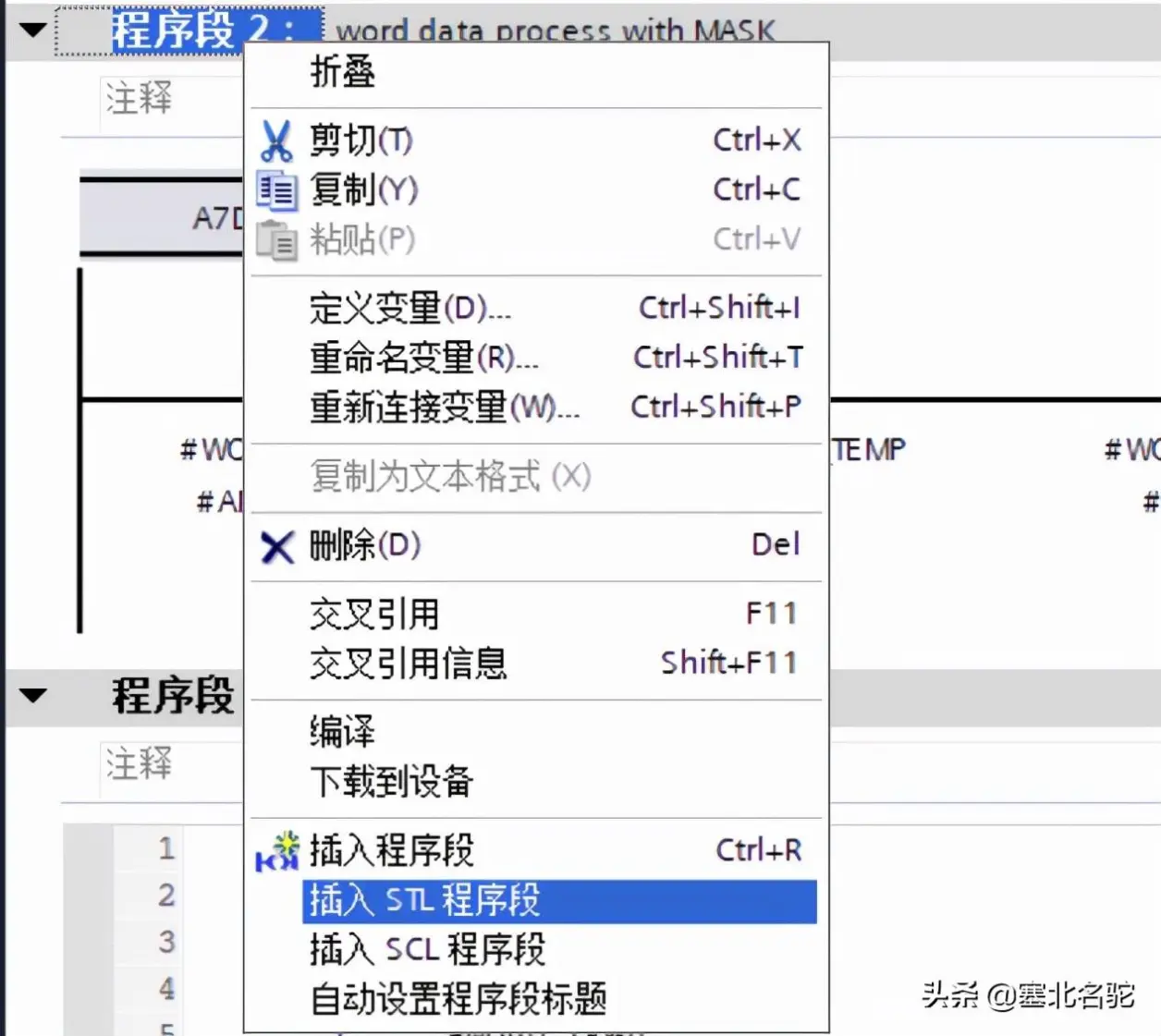

2. 在由“LAD“或”FBD“创立的块中，右键单击程序编辑区，弹出的快捷选项中，选择”插入STL程序段“，既可在LAD或FBD程序中，插入一段STL程序。

祝贺已超 1 万工控人加入 PLC 工业自动化精 英群

文章来自网络，已找不到原创，侵权立删
