一、传统的HMI报警方法
在HMI中建立离散量报警，输入报警文本。这种方法的劣势：
1、在PLC程序中需要建立专门报警程序，用于关联HMI中的报警变量
2、需要在HMI文本中输入报警文本
如果程序复杂，报警众多，用这种方法需要花大量时间去做报警，效率低下
二、Prodiag诊断方法
Prodiag诊断方法的优势：
1、Prodiag诊断的方法做HMI报警，在HMI画面中将相关设置一次性组态正确后，以后有需要，只要在PLC程序中添加监控变量及其报警文本即可，无需再HMI中做关联变量
2、对应底层FB功能块中的报警，只要在FB块中添加一次，以后重复调用FB块时，无需重复添加监控变量与报警文
3、对于复杂的，报警众多的程序，这种方法效率更高，操作更方便。
（一）、普通变量监控
（二）、背景变量监控

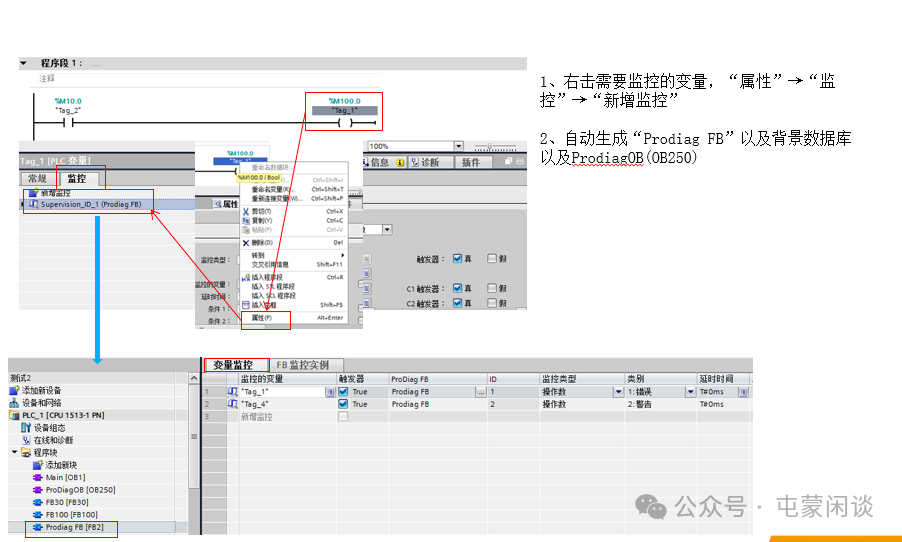

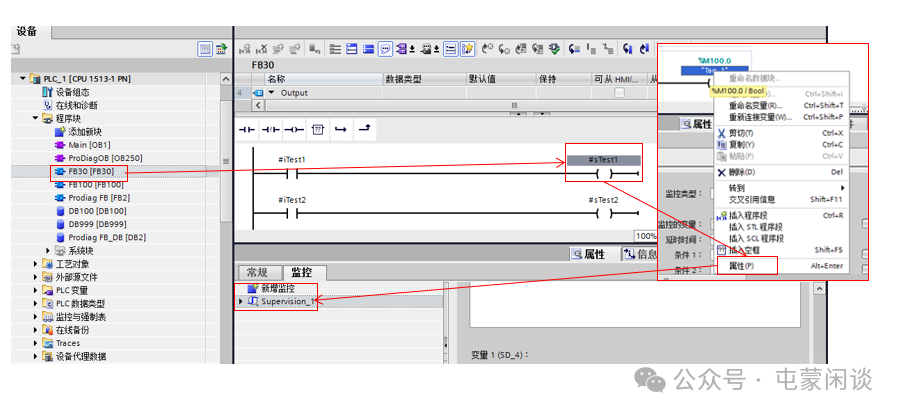

1、右击需要监控的变量，“属性”→“监控”→“新增监控”
2、在FB中新增的监控，没有“Prodiag”标记，这个是与普通变量建立监控后有区别的地方
3、将调用FB基础功能块的FB块对应的背景数据块，设置为监控数据块。

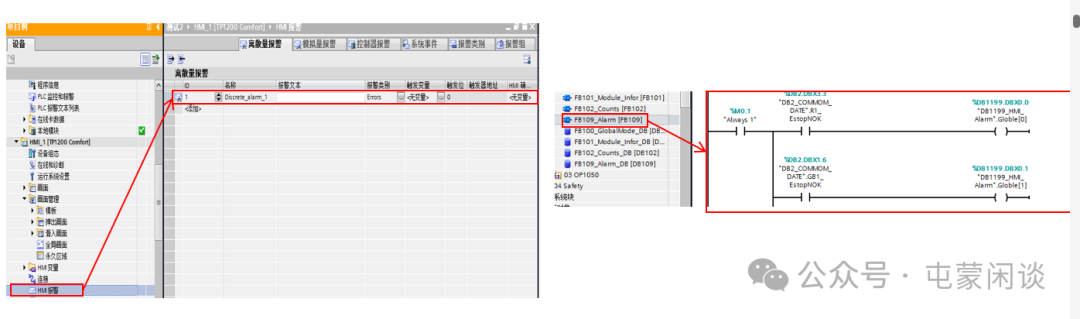

以下的例子是FB30功能块在FB100中被多次调用，FB100对应的背景数据块是DB100

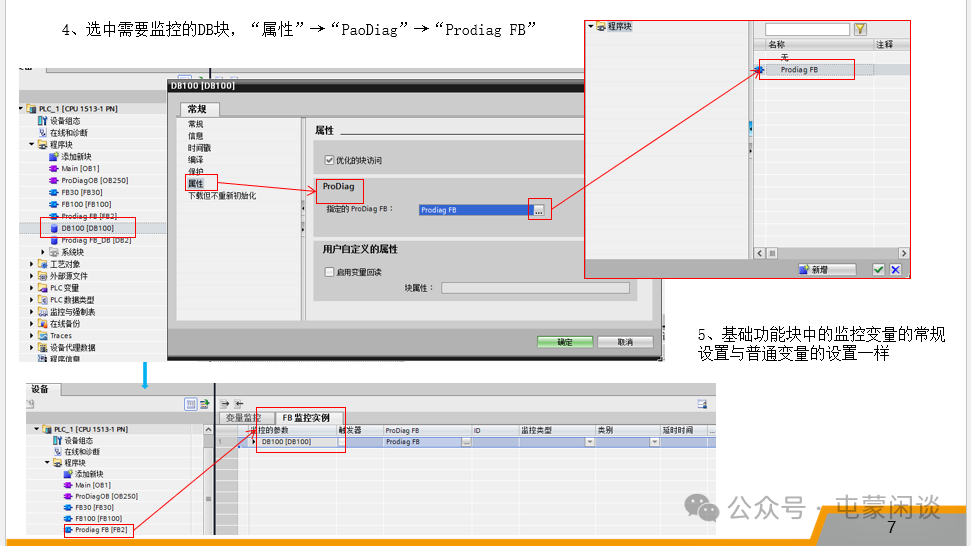

4、选中需要监控的DB块，“属性”→“PaoDiag”→“Prodiag FB”

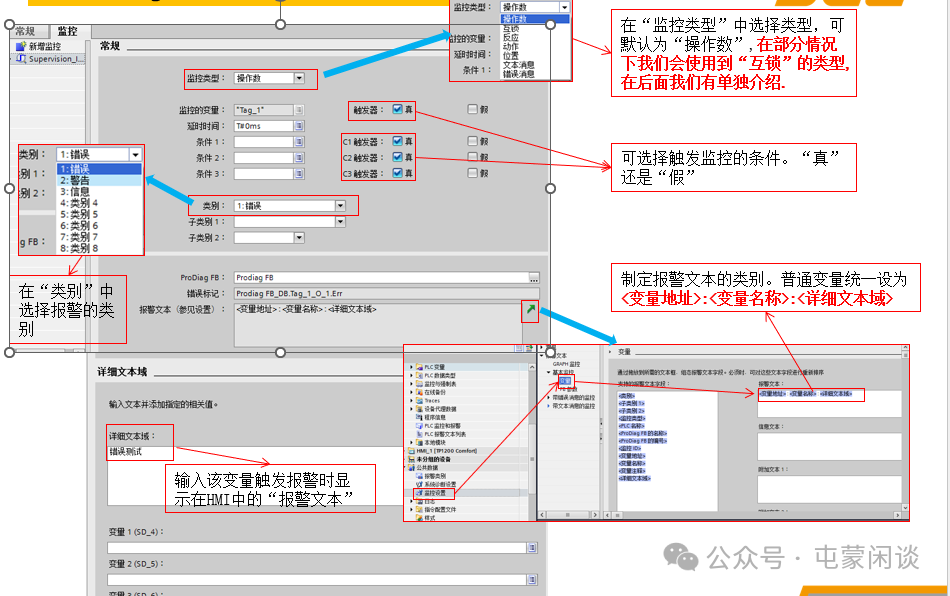

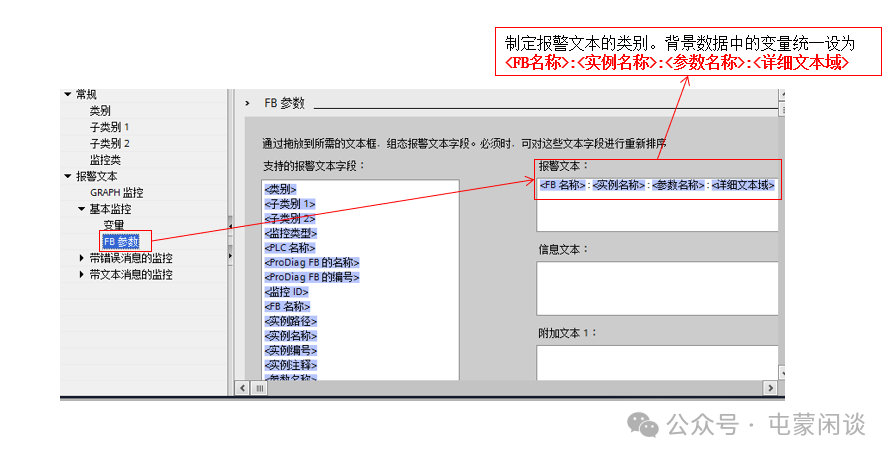

5、基础功能块中的监控变量的常规设置与普通变量的设置基本一致，不同点是“报警文本”的制定有所区别

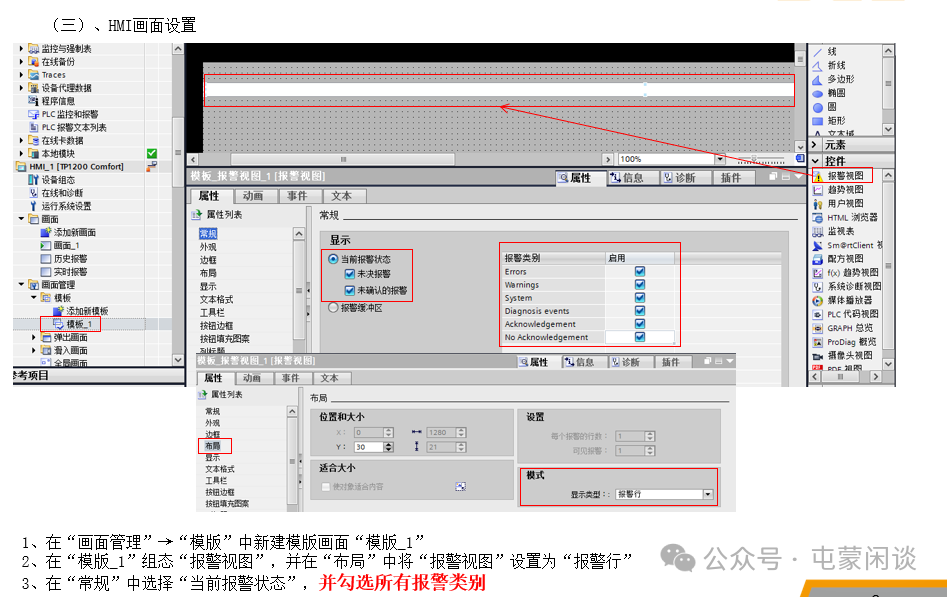

（三）、HMI画面设置
1、在“画面管理”→“模版”中新建模版画面“模版_1”
2、在“模版_1”组态“报警视图”，并在“布局”中将“报警视图”设置为“报警行”
3、在“常规”中选择“当前报警状态”，并勾选所有报警类别

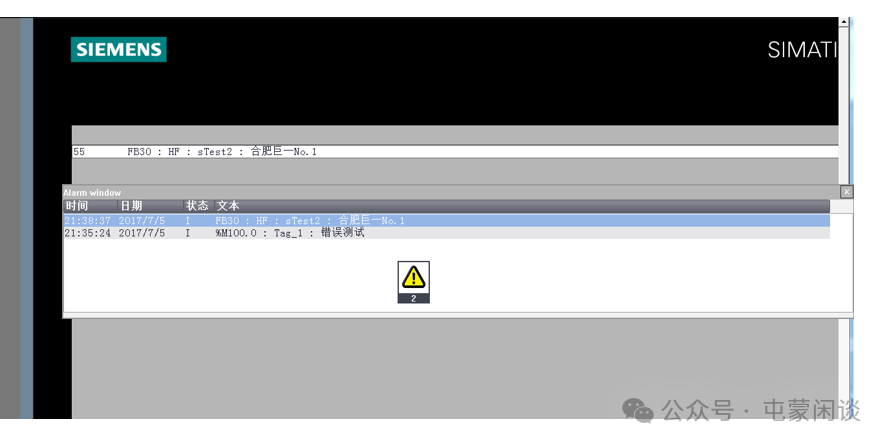

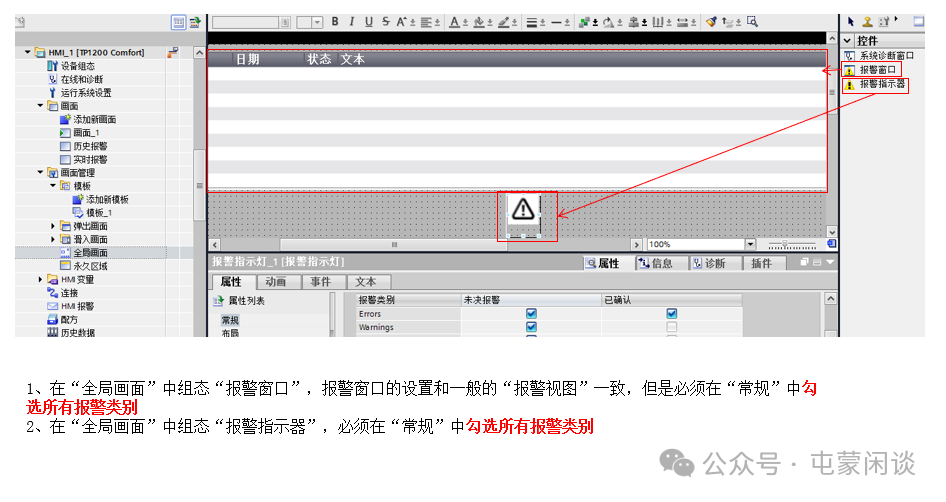

1、在“全局画面”中组态“报警窗口”，报警窗口的设置和一般的“报警视图”一致，但是必须在“常规”中勾选所有报警类别
2、在“全局画面”中组态“报警指示器”，必须在“常规”中勾选所有报警类别

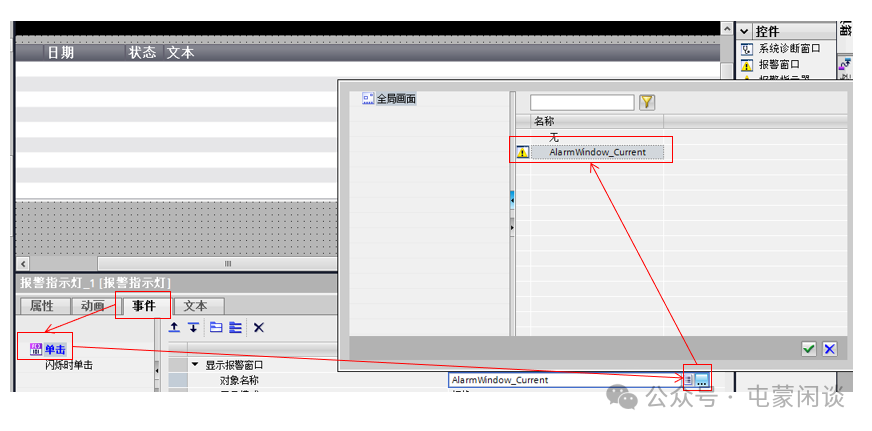

3、报警指示灯的“事件”→“单击”→“对象名称”选择在全局画面中建立的报警视图
三、Prodiag诊断方法:特别介绍

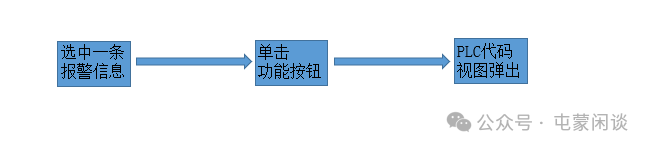

ProDiag报警还可以实现报警原因的追溯，即我们可以通过ProDiag报警信息来跳转查看PLC程序代码。在不使用博途软件平台的情况下，就能查看ProDiag报警来源的PLC程序段程序。操作流程如下；
想实现上述功能，需要在使用ProDiag报警时,将其 “监控类型” 默认使用的“操作数”更改为“互锁”，并进行几步简单操作。下面我们来介绍操作一下步骤。

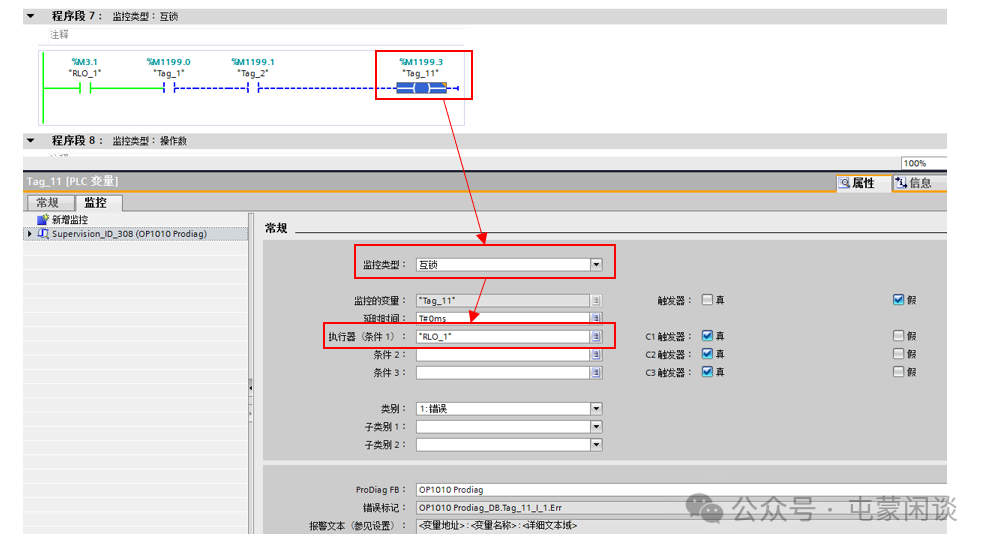

为方便现场报警原因查询及问题快速解决,建议现场使用ProDiag报警时将其监控类型设置为:互锁, 如下图;
注:选择‘互锁’方式时需要填写‘执行器’，该信号为1时才会允许该报警被触发，且‘互锁’方式不支持局部变量的监控。
打开PLC程序里的报警视图，进行属性设置，如下图；
在ALARM 文件夹中添加新画面，进行属性设置，并在其画面中添加‘PLC代码视图’，并更改其名称，操作如下图；

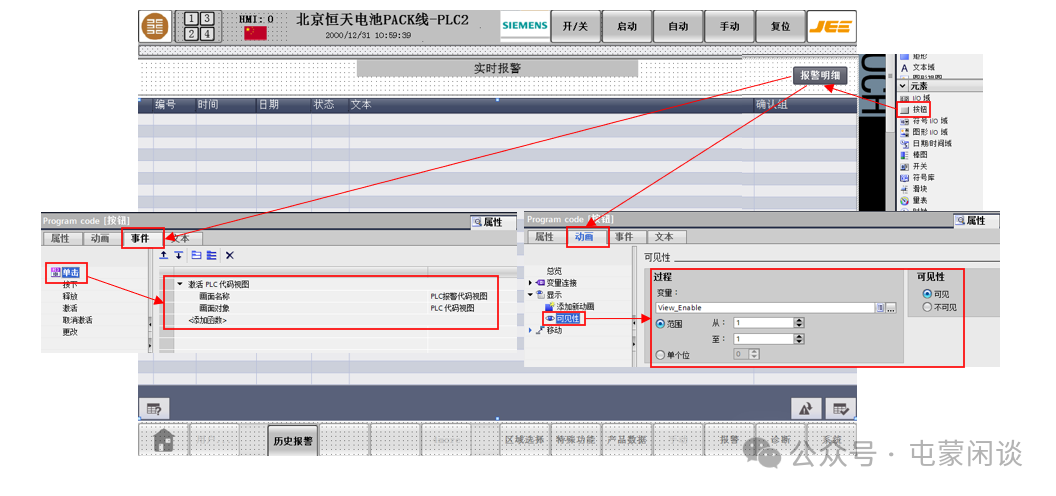

返回报警视图里添加PLC代码查看按钮，更改其属性名称,操作如下图；
打开PLC代码查看按钮属性，添加事件,并更改其动画 ，操作如下图；

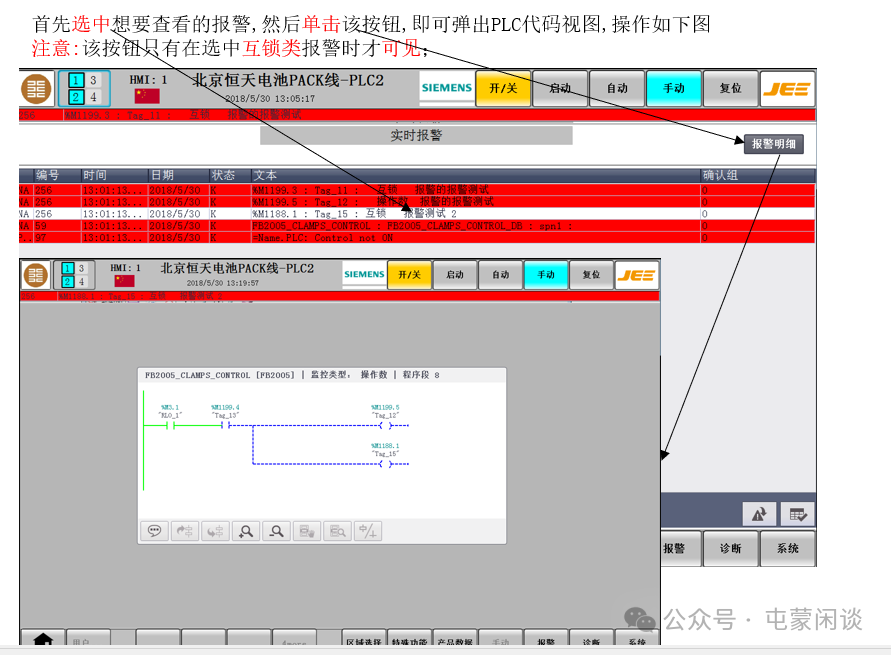

首先选中想要查看的报警,然后单击该按钮,即可弹出PLC代码视图,操作如下图
注意:该按钮只有在选中互锁类报警时才可见；

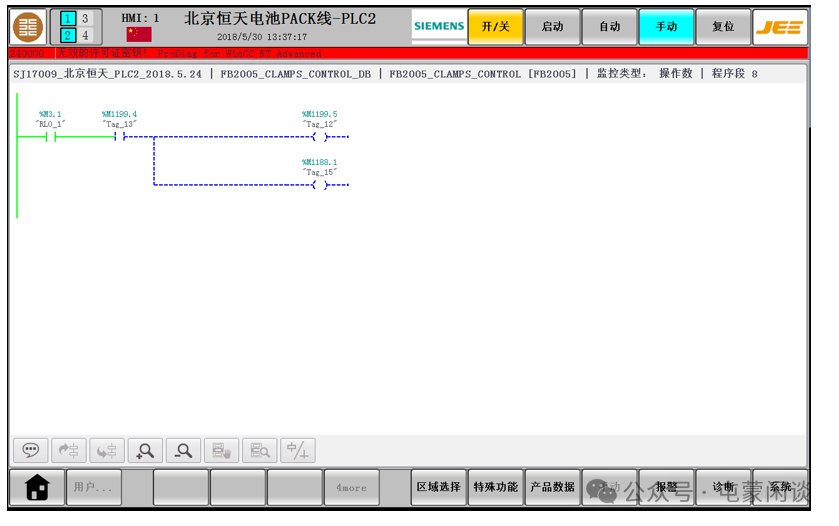

为更好的显示报警信息,请调整PLC代码视图的大小,示例如下；
三、Prodiag诊断方法:特别介绍,测试结果

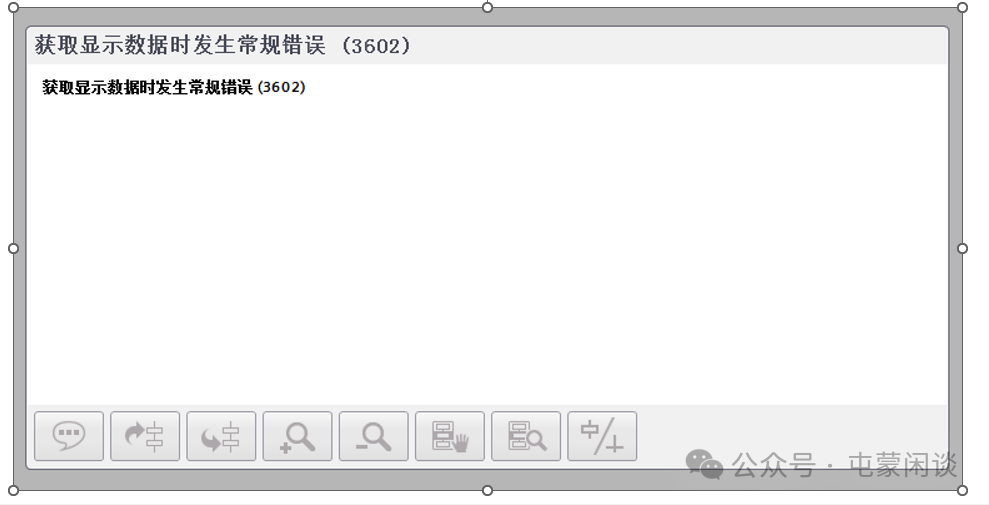

如若遇到下图情况,则说明该报警只存在Prodiag专属FB功能块中,即该报警的程序段不存在或者被删除；
三、Prodiag诊断方法:特别介绍,总结
以上操作方法若有疑问可在帮助列表中输入关键字:组态ProDiag的报警视图 进行搜索,如下图,可放大查看该图；
-
