字符串指令的使用

在TIA STEP7 V20版本中，可以通过相应的字符串指令去实现对S7-1200 CPU(固件版本V4.4)字符串数据类型的操作。

移动和转换字符串的操作（S_MOVE、S_CONV）。
将字符串和数值相互进行转换的操作（STRG_VAL、VAL_STRG）。
将字符串和字符相互进行转换的操作（Strg_TO_Chars、Chars_TO_Strg）。
将ASCII字符串和十六进制数值相互进行转换的操作（ATH、HTA）。
合并字符串的操作（CONCAT）。
比较字符串的操作（CMP）。
获取字符串长度的操作（MAX_LEN、LEN）。

本文将详细介绍上述各个指令的使用。

移动和转换字符串

1. 移动和转换字符串指令的调用，如图1所示。

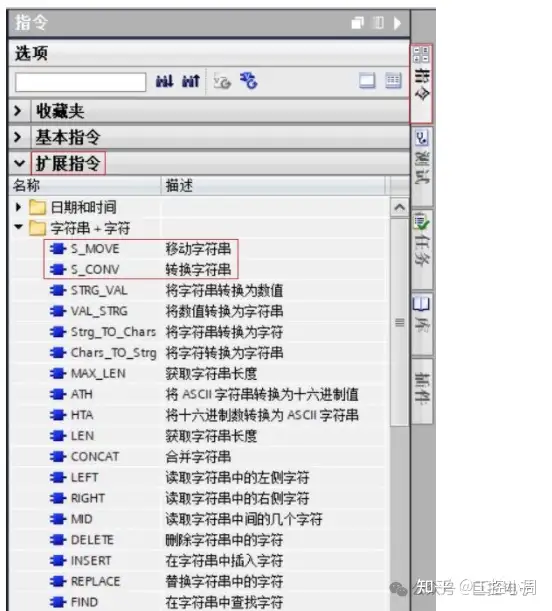

图1. 移动和转换字符串指令

2. 移动和转换字符串指令的使用。

(1)移动字符串指令S_MOVE。

S_MOVE指令可以将参数IN中的字符串写入到参数OUT中的指定数据区域。

在全局DB中创建两个String类型变量，用来保存数据，如图2所示：

图2. 在全局DB中创建变量

在OB1中调用S_MOVE指令，并连接参数，如图3所示：

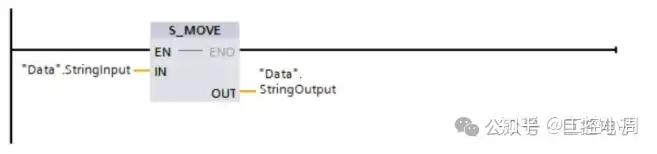

图3. 在OB1中调用S_MOVE指令

将需要复制的字符串("StringInput")通过输出参数OUT("StringOutput")输出，如图4所示：

图4. S_MOVE指令执行结果

(2)转换字符串指令S_CONV。

S_CONV指令可以将参数IN中的数值转换为OUT输出中指定的数据格式，下面列出了可能进行数值转换的数据类型：

1)将字符串转换为数字值

参数IN中的数值数据类型为STRING，WSTRING；参数OUT中数值的数据类型为CHAR，WCHAR，USINT，UINT，UDINT，SINT，INT，DINT，REAL，LREAL。

2)将字符串转换为字符串

参数IN中的数值数据类型为STRING，WSTRING；参数OUT中数值的数据类型为STRING，WSTRING。

3)将数字值或字符转换为字符串

参数IN中的数值数据类型为CHAR，WCHAR，USINT，UINT，UDINT，SINT，INT，DINT，REAL，LREAL；参数OUT中数值的数据类型为STRING，WSTRING。

4)将字符转换为字符

参数IN中的数值数据类型为CHAR，WCHAR；参数OUT中数值的数据类型为CHAR，WCHAR。

在全局DB中创建四个变量，用来保存数据，如图5所示：

图5. 在全局DB中创建变量

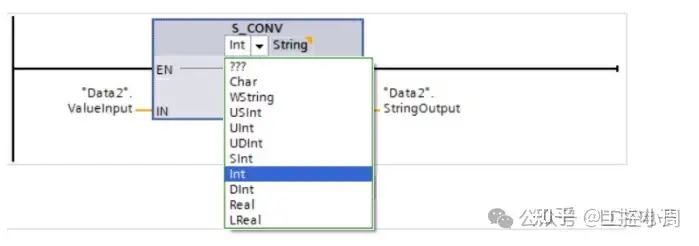

在OB1中调用S_CONV指令，并连接参数，选择数据类型。在第一个选项中选择待转换的数据类型("ValueInput")，本例中为Int类型；在第二个选项中选择待生成字符串的数据类型("StringOutput")，本例中为String类型，如图6所示：

图6. 在OB1中调用S_CONV指令

将需要转换的数值("ValueInput")转换为输出格式，在字符串开头处的空白区域写入空格，转换结果以字符串形式通过输出参数OUT("StringOutput")输出，如图7所示：

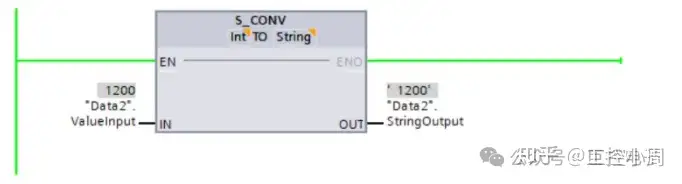

图7. S_CONV指令执行结果(LAD语言)

注：如果使用SCL语言调用S_CONV指令，当数字值转换为字符串时，字符串的第一个字符不会使用空格进行填充，如图8所示：

图8. S_CONV指令执行结果(SCL语言)

字符串和数值相互进行转换

1. 字符串和数值相互进行转换指令的调用，如图9所示。

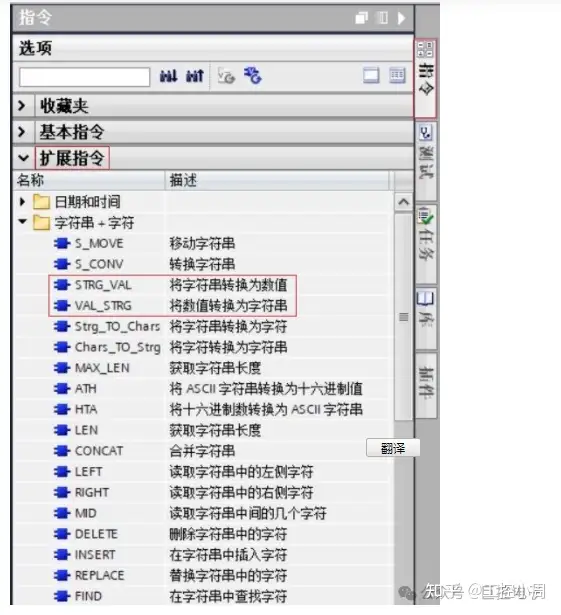

图9. 字符串和数值相互进行转换指令

2. 字符串和数值相互进行转换指令的使用。

(1)将字符串转换为数值指令STRG_VAL。

STRG_VAL指令可以将字符串转换为整数或浮点数，下面介绍指令的参数：

1)IN表示要转换的数字字符串。

2)FORMAT表示字符的输入格式，指定解释字符串字符的方式。

3)P表示要转换的第一个字符的引用，转换从P参数中的指定位置处的字符开始。

4)OUT表示转换的结果。

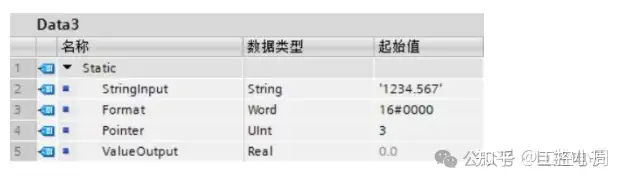

在全局DB中创建四个变量，用来保存数据，如图10所示：

图10. 在全局DB中创建变量

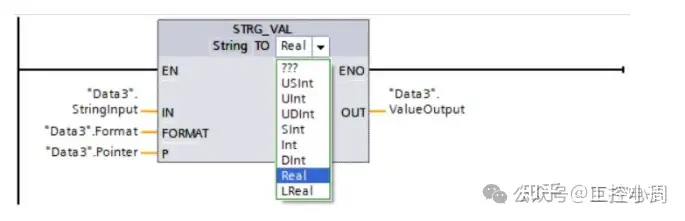

在OB1中调用STRG_VAL指令，并连接参数，使用左侧的选项，选择字符串的数据类型；使用右侧的选项，选择浮点数的数据类型，如图11所示：

图11. 在OB1中调用STRG_VAL指令

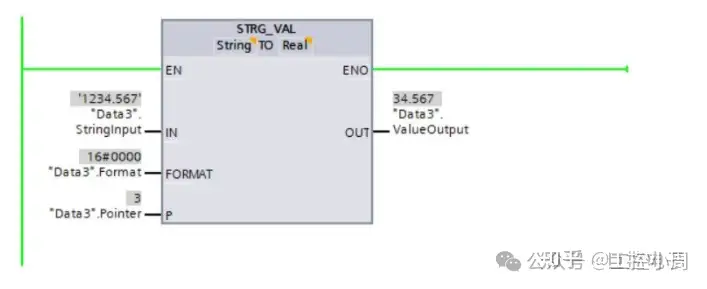

根据参数P("Pointer")的值"3"，从第三个字符开始转换；参数FORMAT("Format")的值为"16#0000"，则字符串中的点是小数点分隔符。将需要转换的字符串("StringInput")在输出参数OUT("ValueOutput")中作为浮点数输出，如图12所示：

图12. STRG_VAL指令执行结果

(2)将数值转换为字符串指令VAL_STRG。

VAL_STRG指令可以将数字值转换为字符串，下面介绍指令的参数：

1)IN表示要转换的值。

2)SIZE表示字符位数，指定待写入字符串的字符数。

3)PREC表示小数位数，定义转换浮点数时保留的小数位数；如果要转换的值为整数，可使用该参数指定放置小数点的位置。

4)FORMAT表示字符的输出格式，指定转换期间如何解释数字值以及如何将其写入字符串。

5)P表示写入结果的字符，指定从字符串中的哪个字符开始写入结果。

6)OUT表示转换的结果。

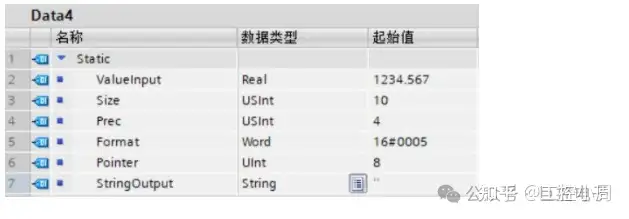

在全局DB中创建六个变量，用来保存数据，如图13所示：

图13. 在全局DB中创建变量

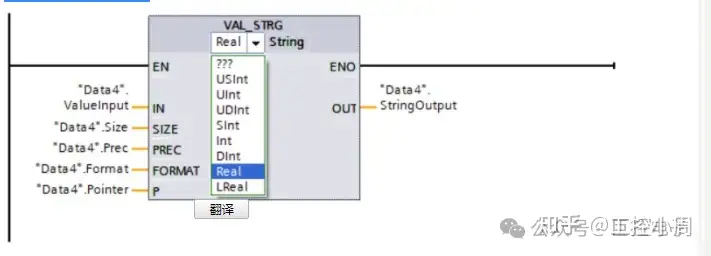

在OB1中调用VAL_STRG指令，并连接参数，选择数据类型。在第一个选项中选择待转换的数据类型("ValueInput")，本例中为Real类型；在第二个选项中选择待生成字符串的数据类型("StringOutput")，本例中为String类型，如图14所示：

图14. 在OB1中调用VAL_STRG指令

根据参数P("Pointer")的值"8"，从第8个字符处开始写入该字符串。根据参数SIZE("Size")的值10，从该位置处开始写入该字符串10个字符长度。参数FORMAT("Format")的值为"16#0005"，则待转换数值("ValueInput")中的点将解释为千位分隔符。参数PREC("Prec")的值为"4"，表示向字符串写入四个小数位。待转换值的符号作为字符存储在字符串中，作为数字的前缀。字符串中剩余的字符作为符号前的空格写入，转换结果以字符串形式通过输出参数OUT("StringOutput")输出，如图15所示：

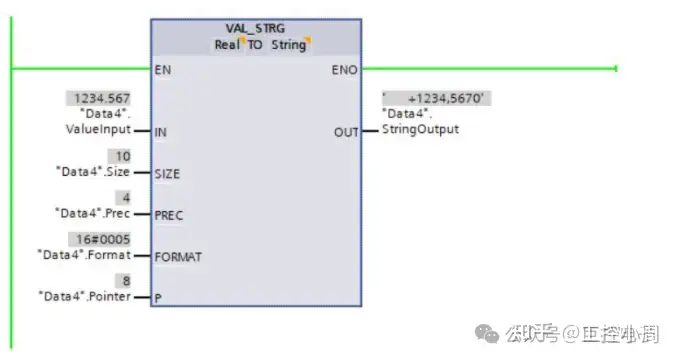

图15. VAL_STRG指令执行结果

字符串和字符相互进行转换

1. 字符串和字符相互进行转换指令的调用，如图16所示。

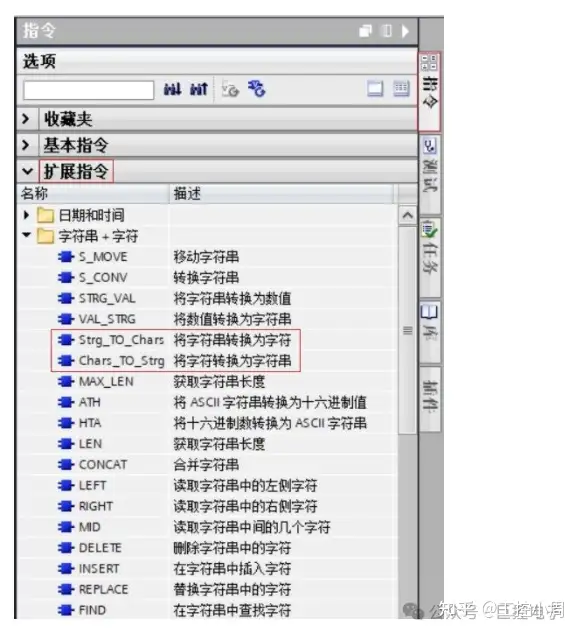

图16. 字符串和字符相互进行转换指令

2. 字符串和字符相互进行转换指令的使用。

(1)将字符串转换为字符指令Strg_TO_Chars。

Strg_TO_Chars指令可以将数据类型为String的字符串复制到Array of Char或Array of Byte中，或将数据类型为WString的字符串复制到Array of WChar或Array of Word中。下面介绍指令的参数：

1)STRG表示复制操作的源。

2)PCHARS表示Array of (W)CHAR / BYTE / WORD 结构中的位置，从该位置处开始写入字符串的相应字符。

3)CHARS表示复制操作的目标，将字符复制到 Array of (W)CHAR/ BYTE/ WORD 数据类型的结构中。

4)CNT表示移动的字符数量。

在全局DB中创建四个变量，用来保存数据，如图17所示：

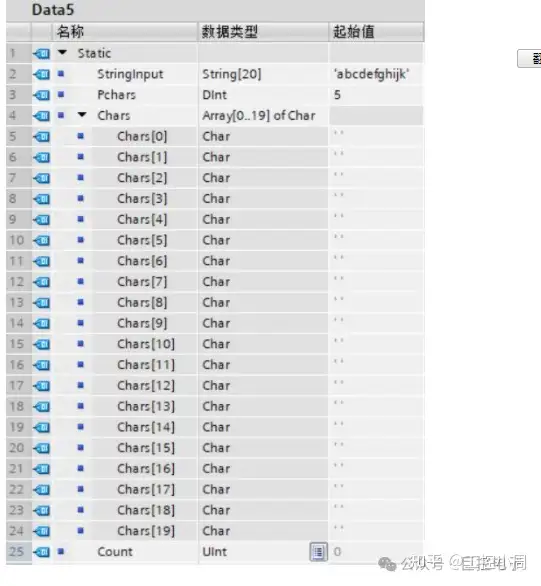

图17. 在全局DB中创建变量

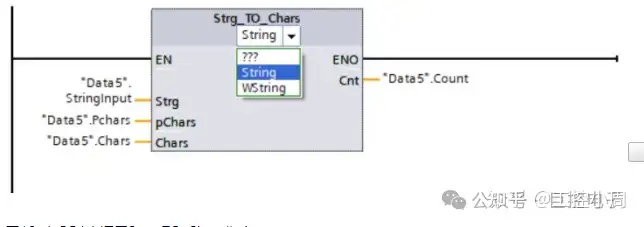

在OB1中调用Strg_TO_Chars指令，并连接参数，选择字符串的数据类型，如图18所示：

图18. 在OB1中调用Strg_TO_Chars指令

将根据Array of Char数据类型创建一个包含各个字符的结构。CHARS结构("Chars")的长度为20个字符(Array...[0..19])。根据参数PCHARS("Pchars")的值"5"，从该结构的第五个字符开始写入("0"-"4"为空，"5"包含字符串("StringInput")的第一个字符)。在字符串("StringInput")的字符写入到结构("Chars")后，待创建结构的后面字符将写入为空。字符串中移动的字符数通过输出参数CNT("Count")输出，如图19所示：

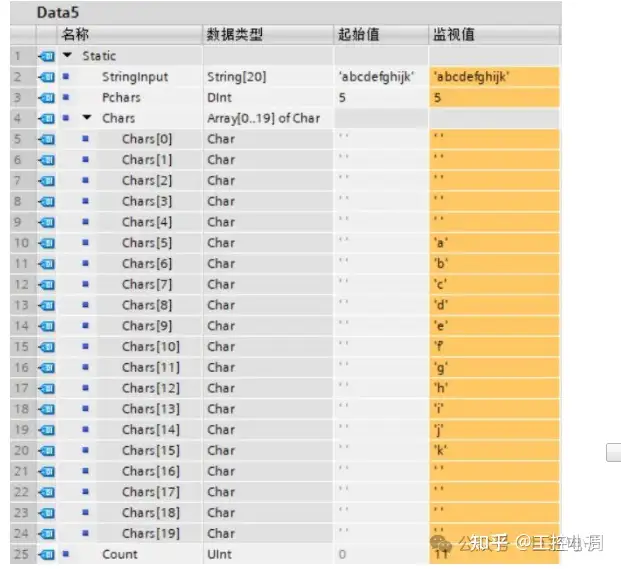

图19. Strg_TO_Chars指令执行结果

(2)将字符转换为字符串指令Chars_TO_Strg。

Chars_TO_Strg指令可以将字符串从Array of Char或Array of Byte复制到数据类型为String的字符串中，或将字符串从Array of WChar或Array of Word复制到数据类型为WString的字符串中。下面介绍指令的参数：

1)CHARS表示复制操作的源，从 Array of (W)CHAR / BYTE / WORD 处开始复制字符。

2)PCHARS表示Array of (W)CHAR / BYTE / WORD 中的位置，从该位置处开始复制字符。

3)CNT表示要复制的字符数，使用值“0”将复制所有字符。

4)STRG表示复制操作的目标。

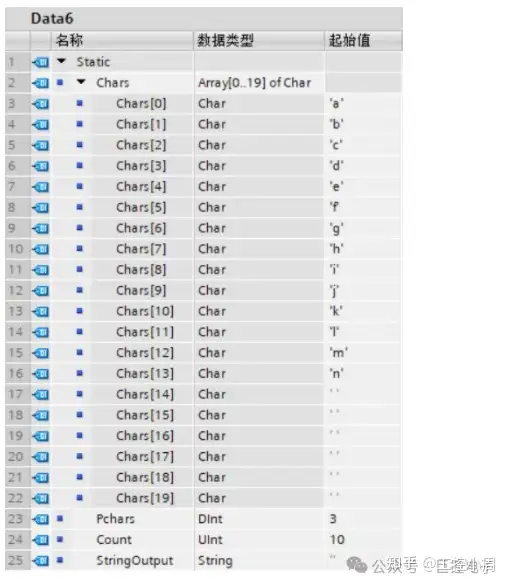

在全局DB中创建四个变量，用来保存数据，如图20所示：

图20. 在全局DB中创建变量

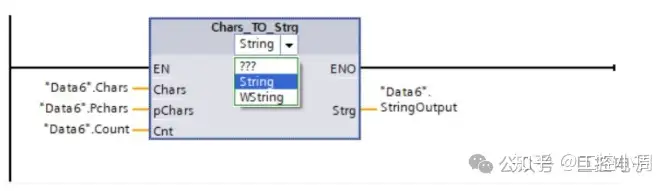

在OB1中调用Chars_TO_Strg指令，并连接参数，选择字符串的数据类型，如图21所示：

图21. 在OB1中调用Chars_TO_Strg指令

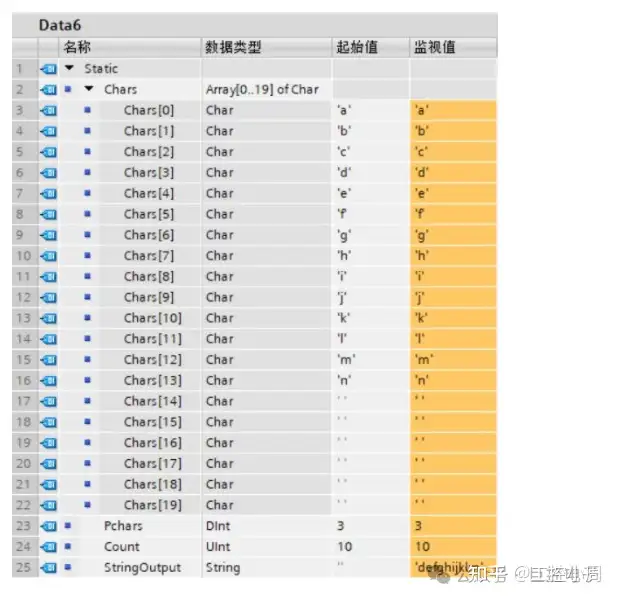

CHARS结构("Chars")的长度为20个字符(Array...[0..19])。根据参数PCHARS("Pchars")的值"3"，从该结构的第三个位置处开始将字符复制到字符串("StringOutput")中。从位置"3"开始，结构中的10个字符("Chars")将复制到字符串("StringOutput")中，因为参数CNT("Count")的值为"10"，如图22所示：
