资源3（ZY3）号卫星三线阵数据制作DEM

资源3号卫星有正视和前、后视3线阵数据，应用这些数据可以制作高程数据DEM/DSM。上一篇《资源3（ZY3）号卫星NAD-FWD数据制作DEM》介绍了在RSD使用正视（NAD）和前视（FWD）数据2个线阵数据制作DEM的过程。这里介绍在RSD平台上使用同轨全部3个线阵数据制作DEM。

一、选择数据集

准备好资源3原始数据集，启动RSD。点击图1的菜单。选择红框内DEM生成-核线约束NCC匹配-3线阵。

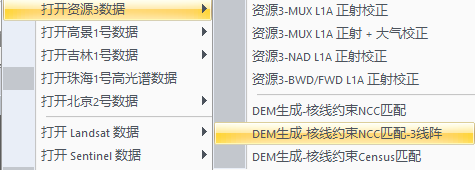

图1 使用资源3号卫星3线阵数据制作DEM的开始菜单命令

点击后出现对话框图2。点击文件名编辑框后面的小按钮选择文件，选择正视、前视和后视文件。

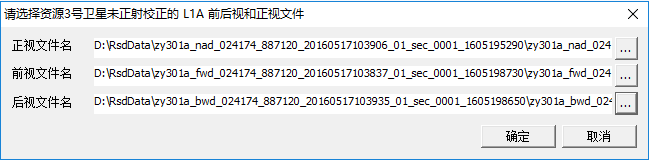

图2选择ZY3 三线阵数据文件

二、设置参数

点击确定，出现图3的对话框，设置里面的参数。

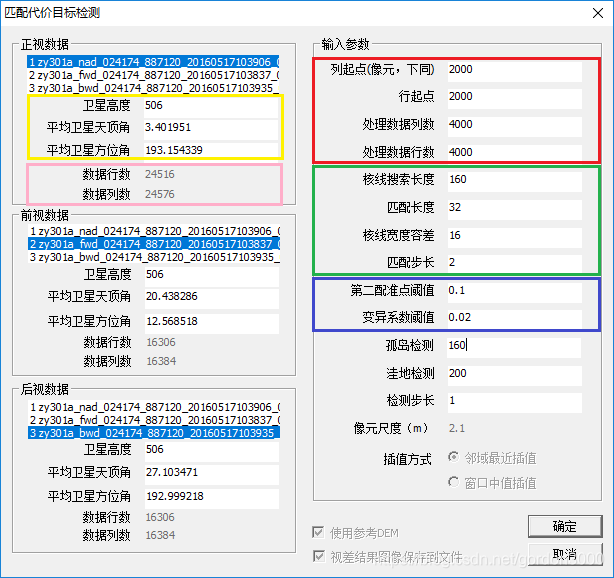

图3 核线约束的NCC匹配代价视差检测参数设置对话框

图3中左侧是3个选中的数据集的信息，也就是正视、前视和后视数据的信息。每种数据的最上方是数据集选择的列表，也就是在上一步输入的3个数据集的次序，这里通常都能自动设置，不需要用户更改。接下来的黄框内是卫星高度和地面像元到卫星的平均天顶角和方位角。这三个数据对高程计算很重要，通常RSD自动读取卫星数据属性文件自动填写这些信息无需用户干预，但遇有数据集属性数据缺失时需要用户正确填写这些信息。接下来的粉色框中的提示是该数据集所有数据的行数和列数，可供填写右
