AURIX_TC275部分功能了解

摘录与分析

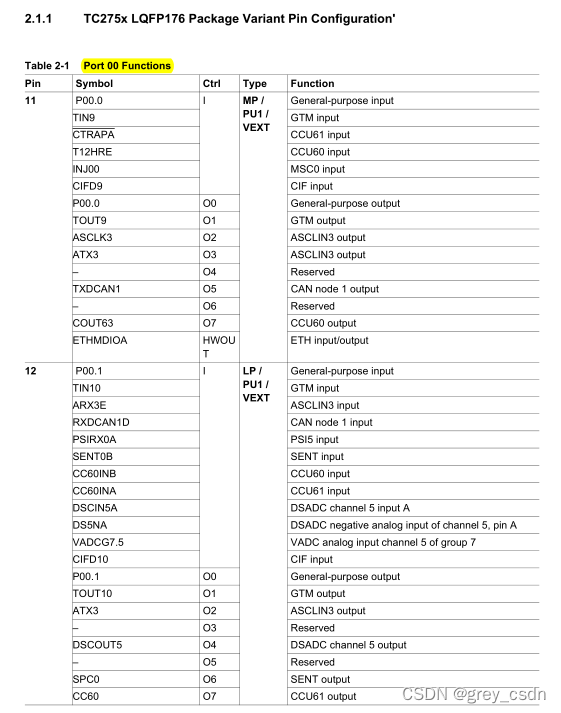

  • 简单从一两个pin脚的描述来看看这份文档中的内容介绍。
  • 首先能够看得出来,pin有一个编号,但是也有一个P00.0之类的名称,主要是用来称pin为GPIO时候的功能。
  • 一个pin的描述大概分为输入和输出两大类,但是我看到的第一条中的以太网功能这一条似乎算是特殊的,因为具有输入以及输出两个属性。
  • ctrl可能是一个类似寄存器控制位之类的东西?结合之前PowerPC的经验,很可能会是这样的一个功能。
  • P00是一个端口,一个端口又有不同的pin。

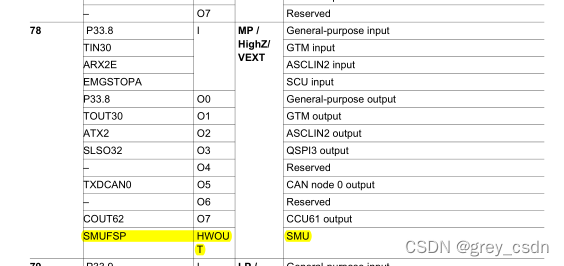

  • SMU有专门的输出针脚,这个跟我之前掌握的部分信息是一致的。

  • 这里对ctrl有一个明确的说明,同时也看到了一些上下拉电阻等信息。

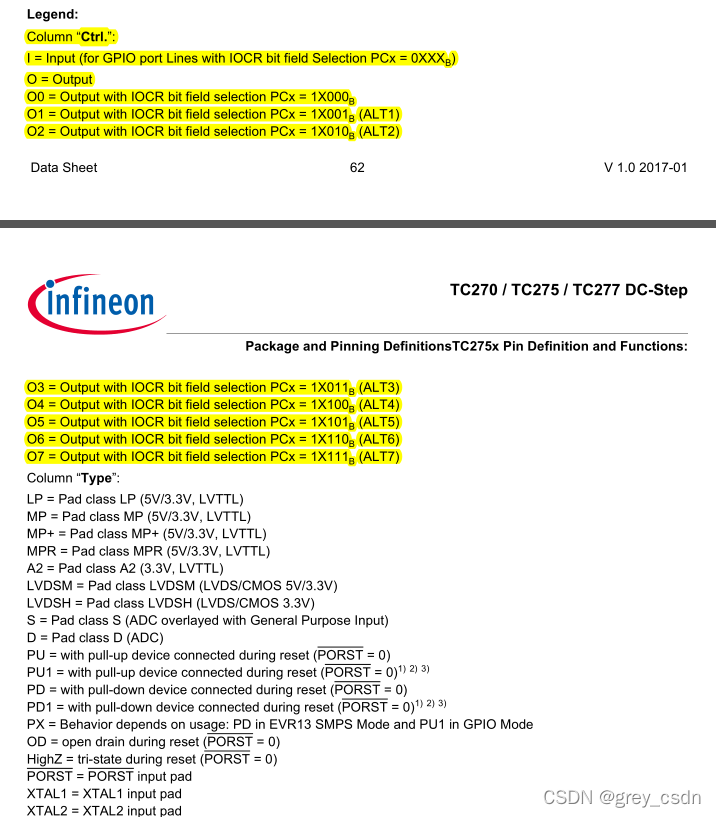

  • I,用以指示输入,IOCR中有一个bit置零。
  • O,指示输出,IOCR中有几个不同的数值组合。
  • 这个表格跟我之前接触PowerPC的MCU驱动开发接触到的一张表格很相似,不过在PowerPC这个表格是在RM文档中的。我觉得这样的信息也应该在RM中表达一下,毕竟软件工程中或许会更多参考那一份文件。

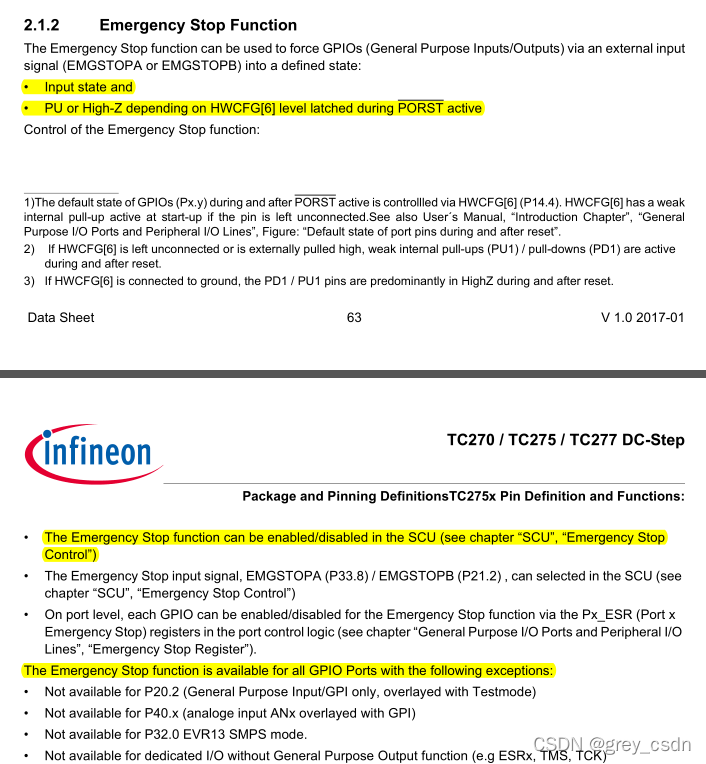

  • 紧急停止供暖,可以让GPIO进入一个预设的状态。首先是输入态,其次是阻值属性可以是上拉或者高阻态。阻值属性究竟是什么状态,取决于硬件设计,HWCFG[6]。
  • 相应的功能通过SCU来开启,不过究竟什么条件可以激活这个功能暂时还不熟悉。
  • 部分pin脚无效或者有特殊的处理。

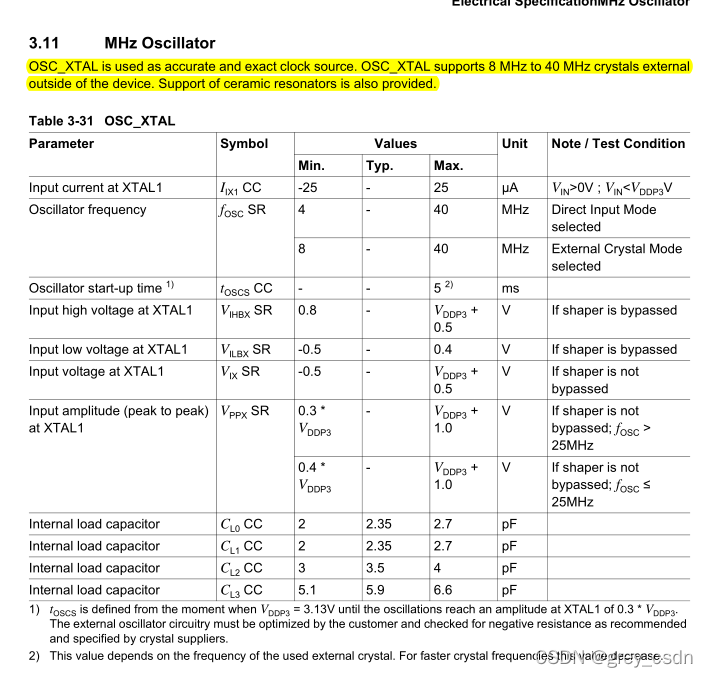

  • 这个MCU的晶振输入范围也是8-40MHZ,跟接触的很多PowerPC的平台下的晶振要求一致。看起来这是一个很通用的输入范围区间。

小结

这样,基于TC275 lite这个开发板的简单hack初期对MCU需要掌握的部分信息已经看得差不多了,多少有那么一点轮廓了。接下来,得先尝试让开发工具运作起来了。
