1556_AURIX_TC275_复位系统控制单元

全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

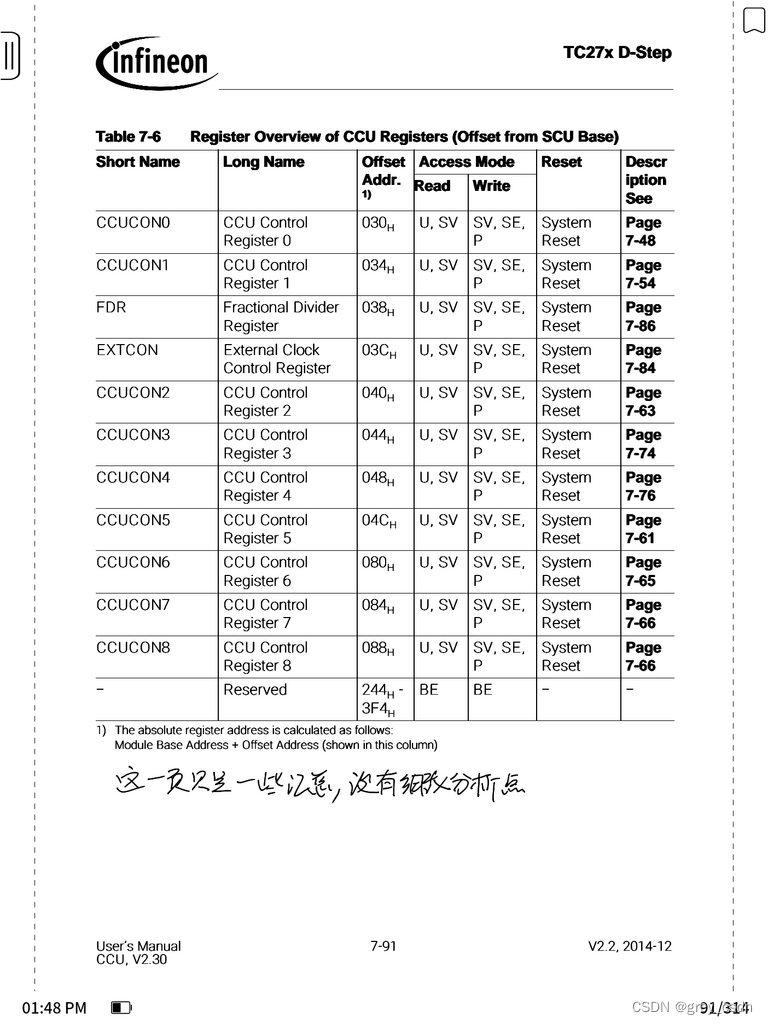

这是上一部分没有看完的CCU的核心寄存器的存储映射信息，只是一个汇总，没有需要着重处理的分析点。

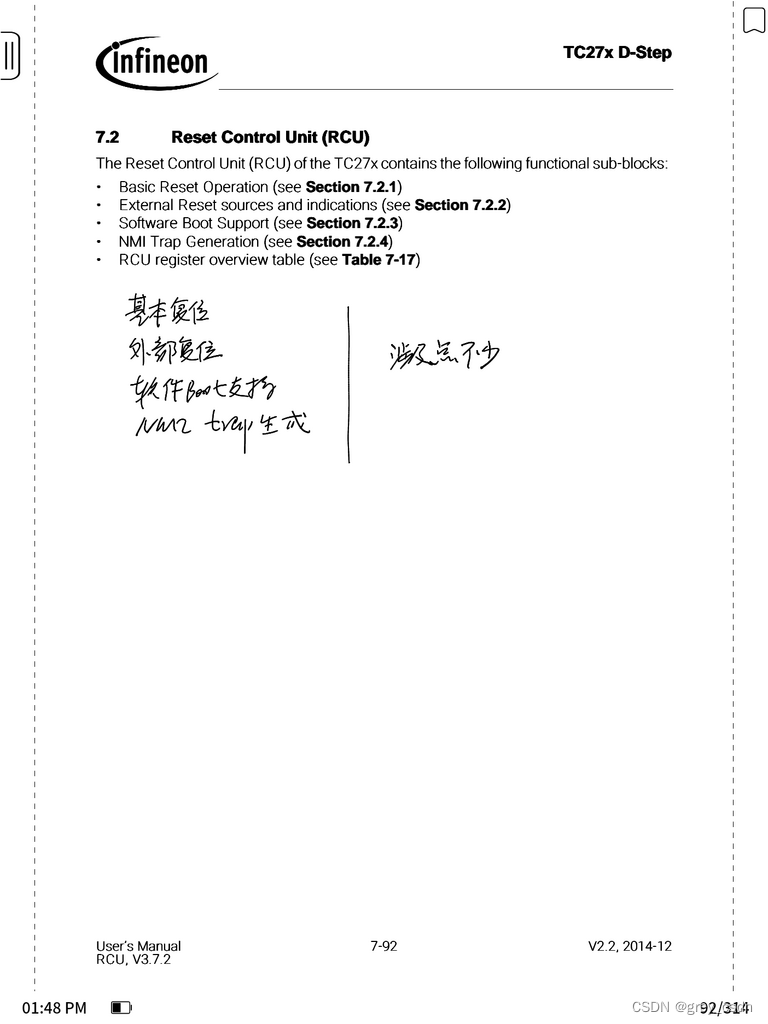

复位控制单元涉及到的几个大功能：基本复位、外部复位、软件Boot支持以及NMI trap生成。

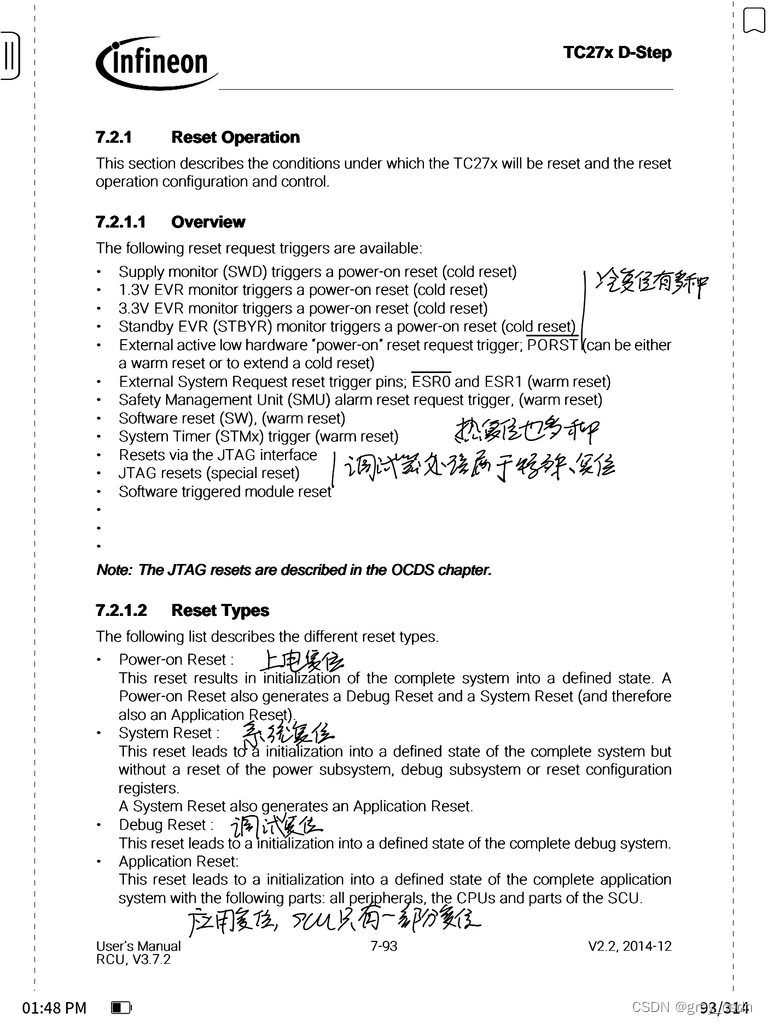

1. 冷复位以及热复位都有好几种，调试复位属于特殊的复位类型。

2. 复位类型包括：上电复位、系统复位、调试复位、应用复位、模块复位。其中，应用复位的过程中，SCU的模块只有一部分复位。

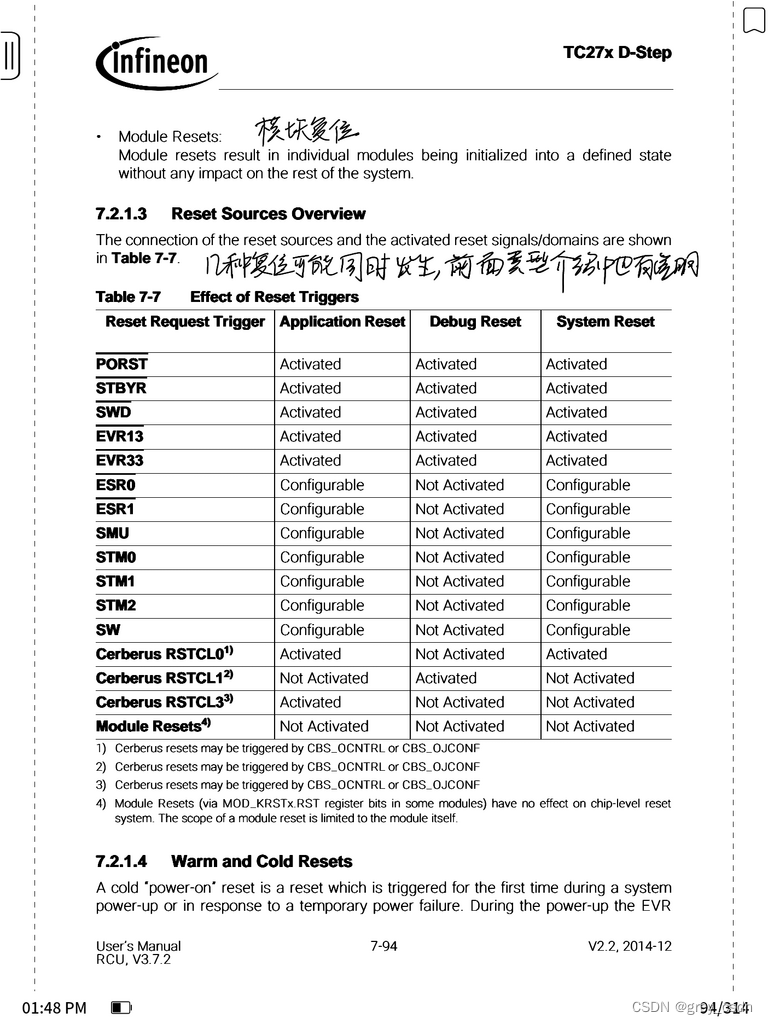

从这个表格可以看的出来，几种复位可能是同时发生的。或者换另一个描述：一种复位的产生可能伴随着其他种类的复位。

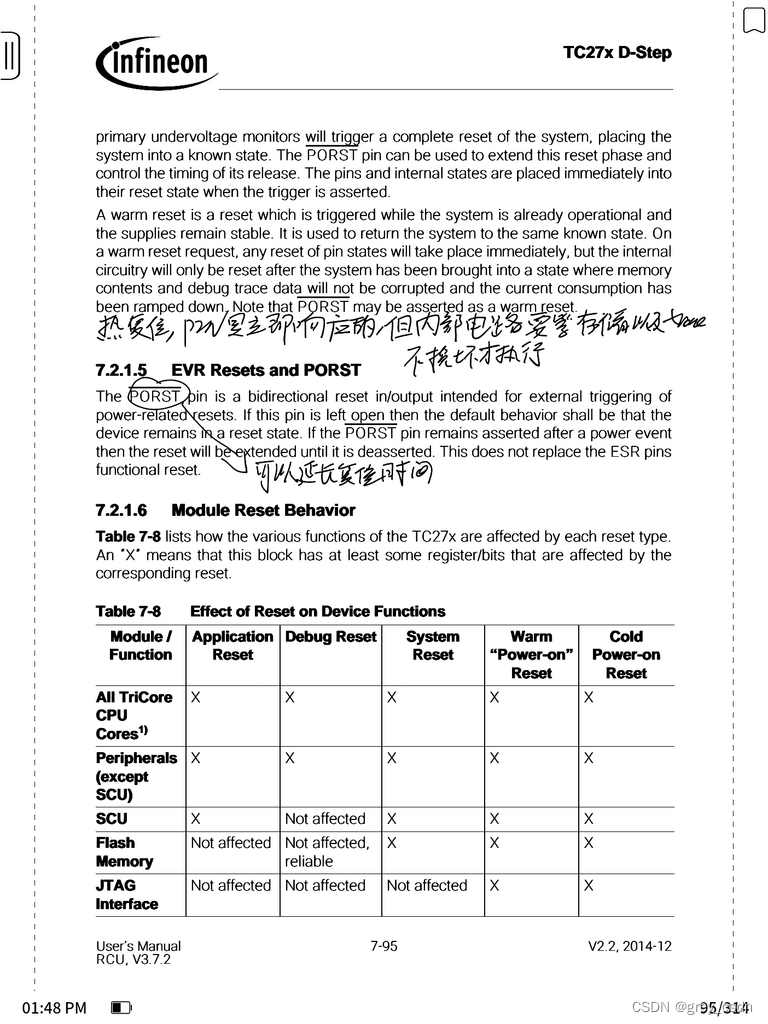

1. 在热复位的过程中，PIN的状态变化是立即相应的。但是内部的电路复位需要等存储以及trace的数据能够达到一个稳态后再进行。

2. PORST的PIN脚可以延长复位的时间。

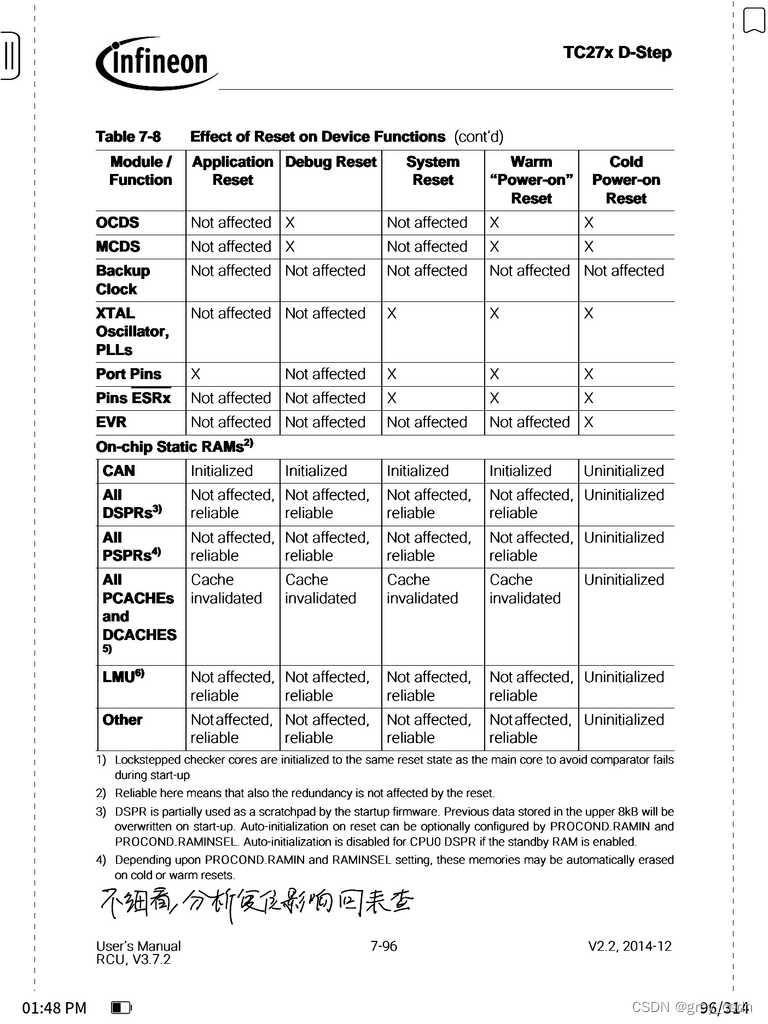

这一页的信息可以不用深入细看，如果遇到了复位情况后查找原因的时候再回过头来查。

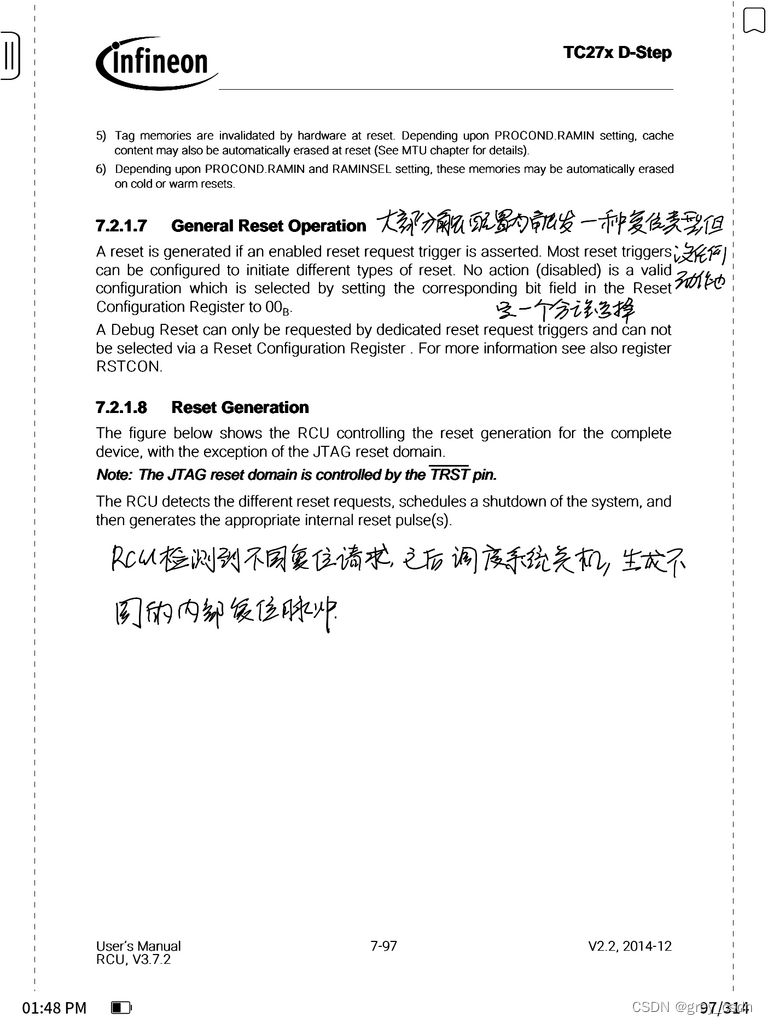

1. 大部分的复位行为选择其中的一种复位类型来响应，但是什么都不做也是一种合理的相应方式。

2. RCU检测到不同复位请求，之后调度系统关机，生成不同的内部复位脉冲。

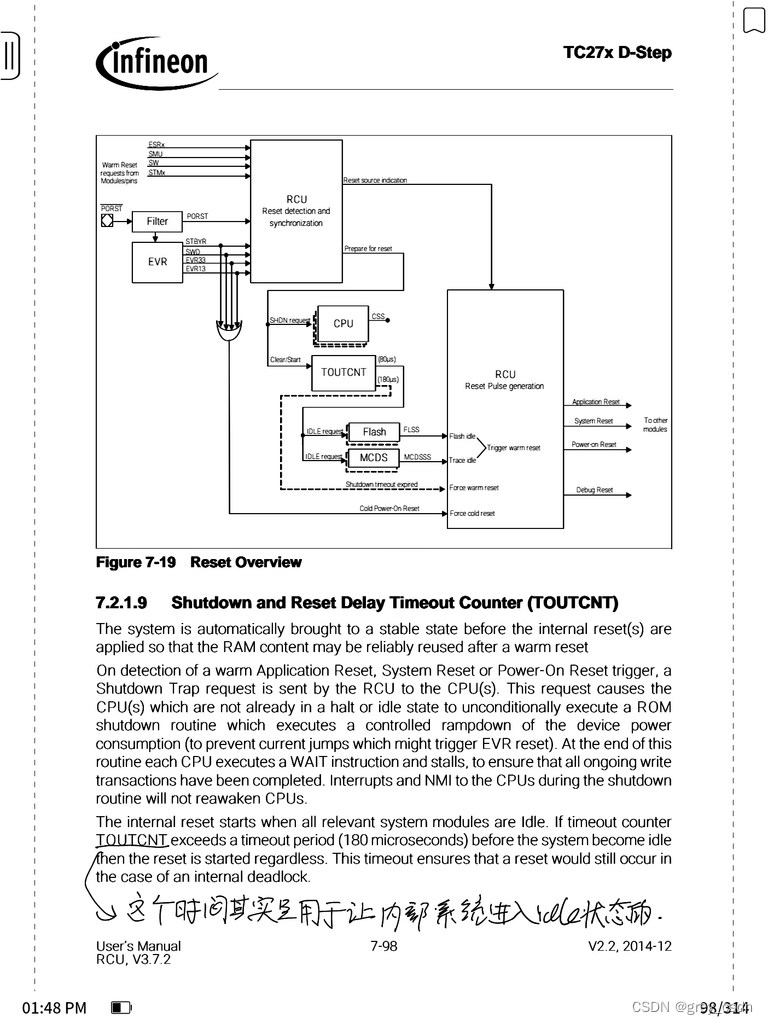

TOUTCNT，关机以及复位延迟超时计数器。这个计数器决定的时间其实是用于让内部系统进入到idle的状态。

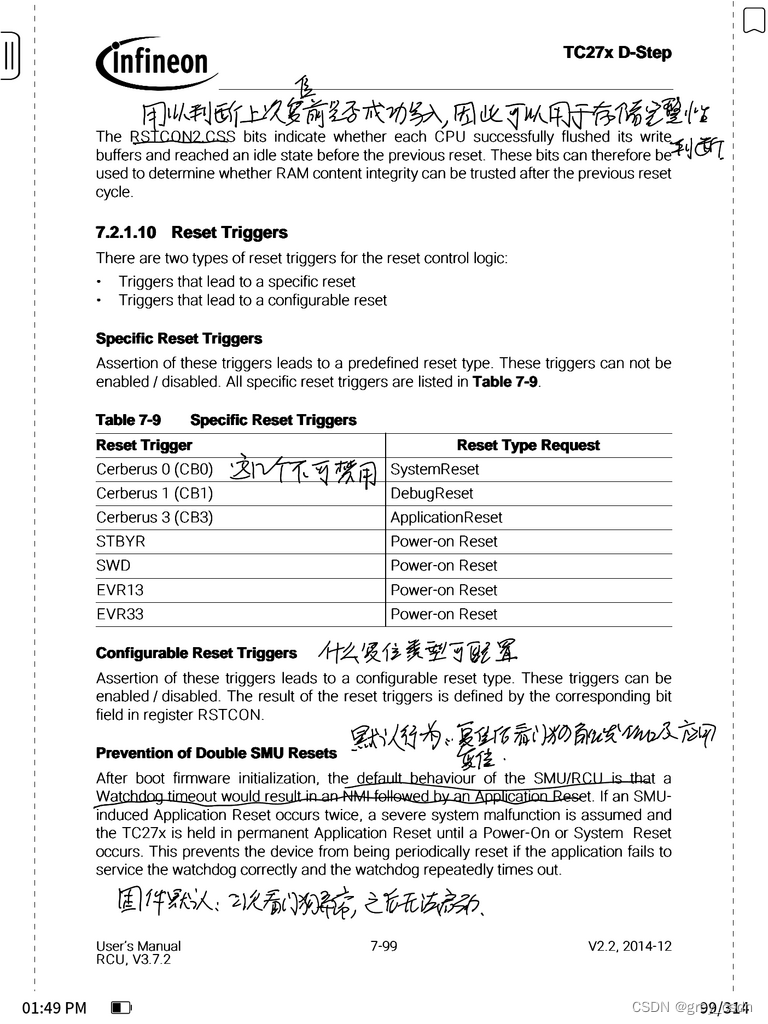

1. 复位控制寄存器2可以用来判断上次复位前是否成功写入了存储，这个状态可以用来作为存储完整性的一个判定条件。

2. 有几个调试以及电源相关的复位是不可以由用户关闭或者开启的。

3. 可配置复位触发，什么类型的复位行为是可以配置的。

4. 默认的固件行为：复位后看门狗触发NMI以及应用复位。如果两次看门狗超时，之后无法再启动。

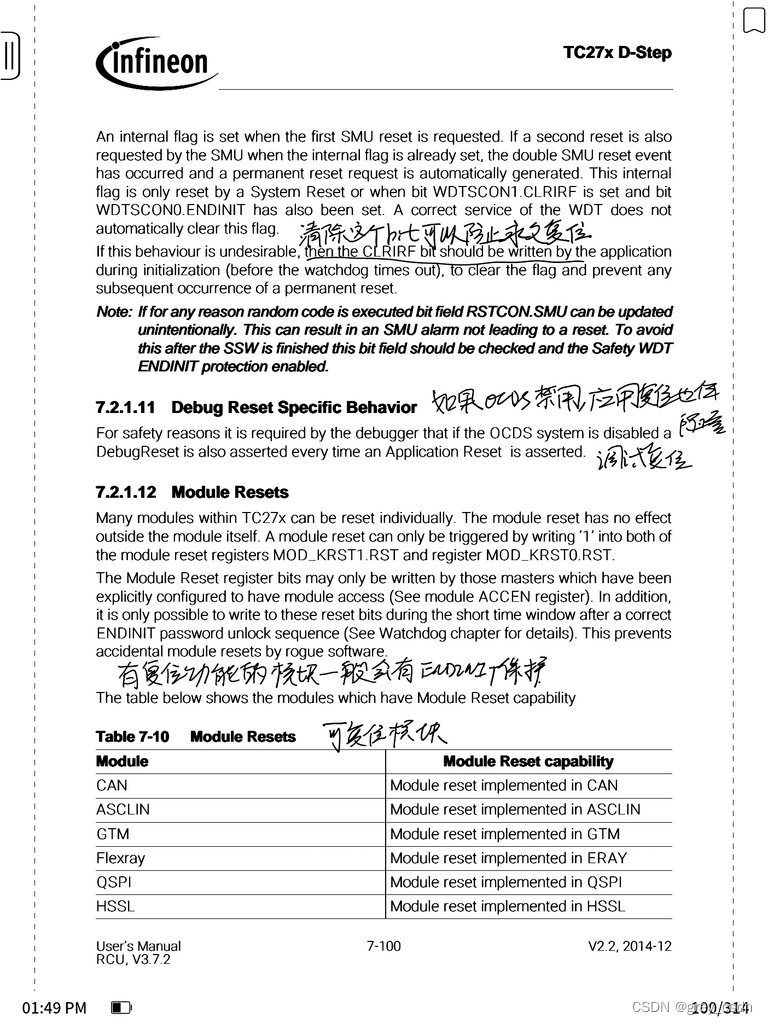

1. 如果是非预期的永久复位，可以通过清除故障标志来防止。

2. 如果OCDS禁用了，应用复位的时候也会伴随着一个调试复位。

3. 有复位功能的模块一般都是有ENDINIT保护的。接着，给出来了一个具有复位功能的模块列表，表格没有全部列全，留待后续的学习处理。
