1562_AURIX_TC275_电源监控

全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

这一次的学习笔记内容比较少，因为有几页的文档内容跟之前看过的DataSheet内容雷同。因此，相应的学习笔记不再整理。

之前的学习笔记： (56条消息) 1451_TC275 DataSheet阅读笔记12_时钟、温度以及供电_grey_csdn的博客-CSDN博客_aurix静态工作电流

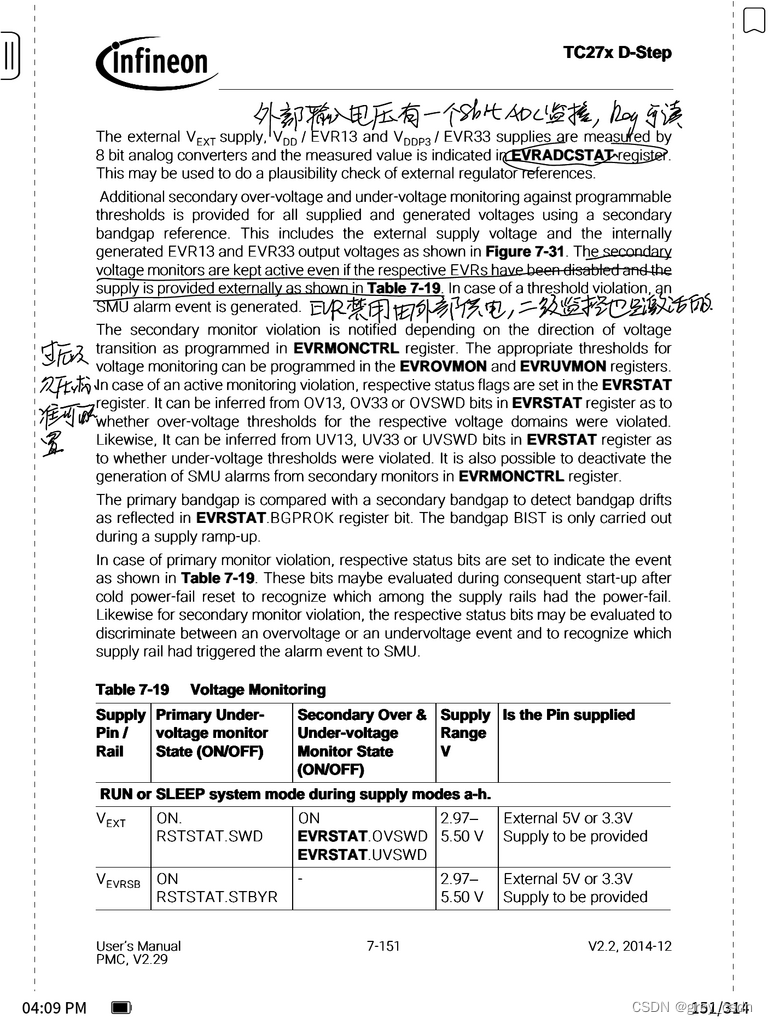

1. 外部电压的监控是如何实现的呢？其实是通过电压采集实现的，监控模块中有一个8bit的ADC模块可以采集相应的电压。相应的转换数值可以从寄存器中读取出来，类似这种小功能可以在开发板调试的时候尝试试一下。

2. 即使EVR是禁用的，通过外部的供电来实现供电，二级监控也是激活的。

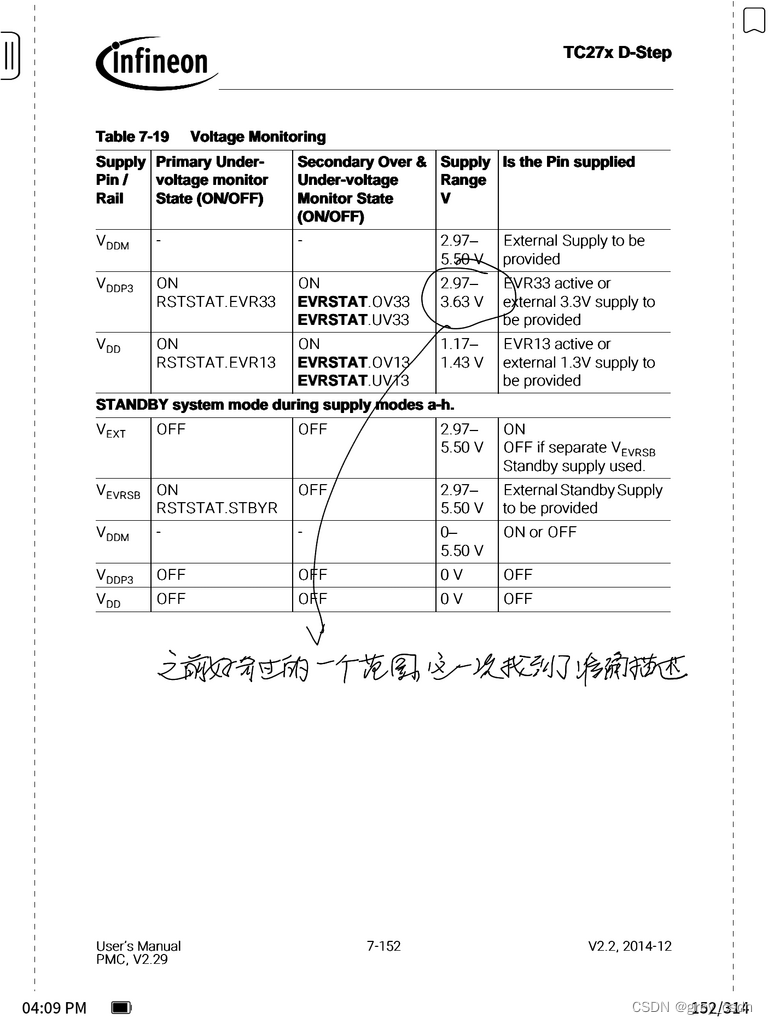

3. 一级监控的电压区间范围是固定的，标准的。二级监控的电压范围是可以配置修改的。

之前遇到过类似的故障报出，但是没有找到准确的电压范围判断标准。这里找到了这个准确的标准信息，不够按照前面的描述这个是可以配置的，应该只是一个默认的配置信息。

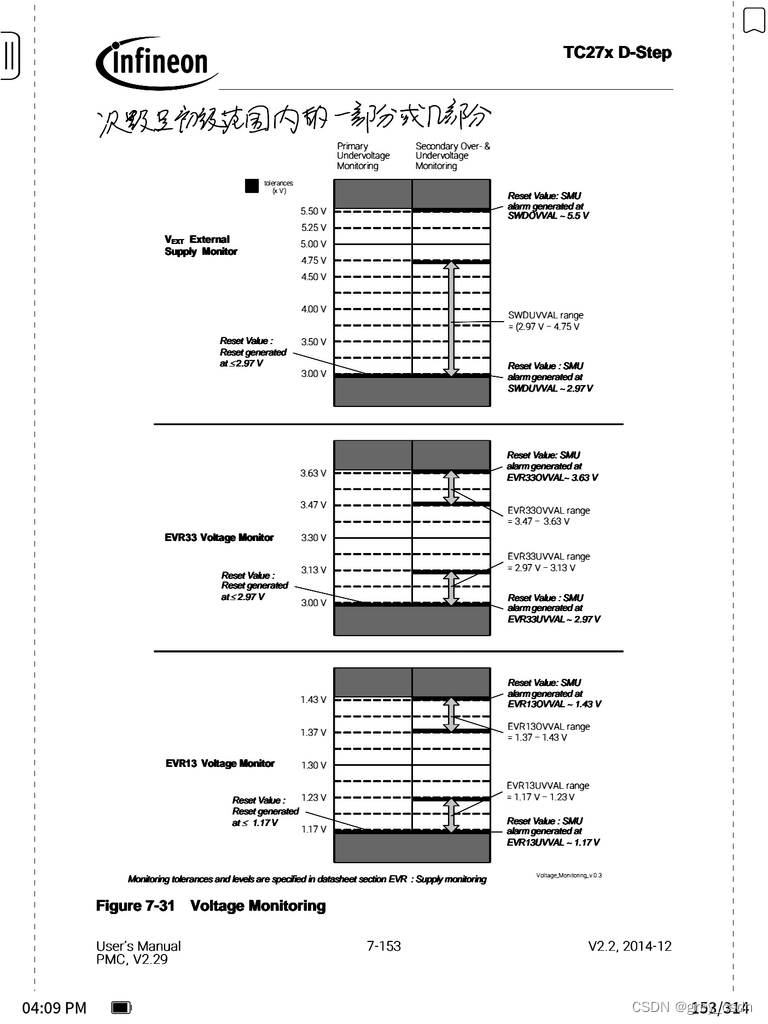

从这个图可以看得出来，以及监控跟二级监控的关系。二级监控其实是以及监控范围内的一部分或者几部分，而且有一定的偏移容忍度。

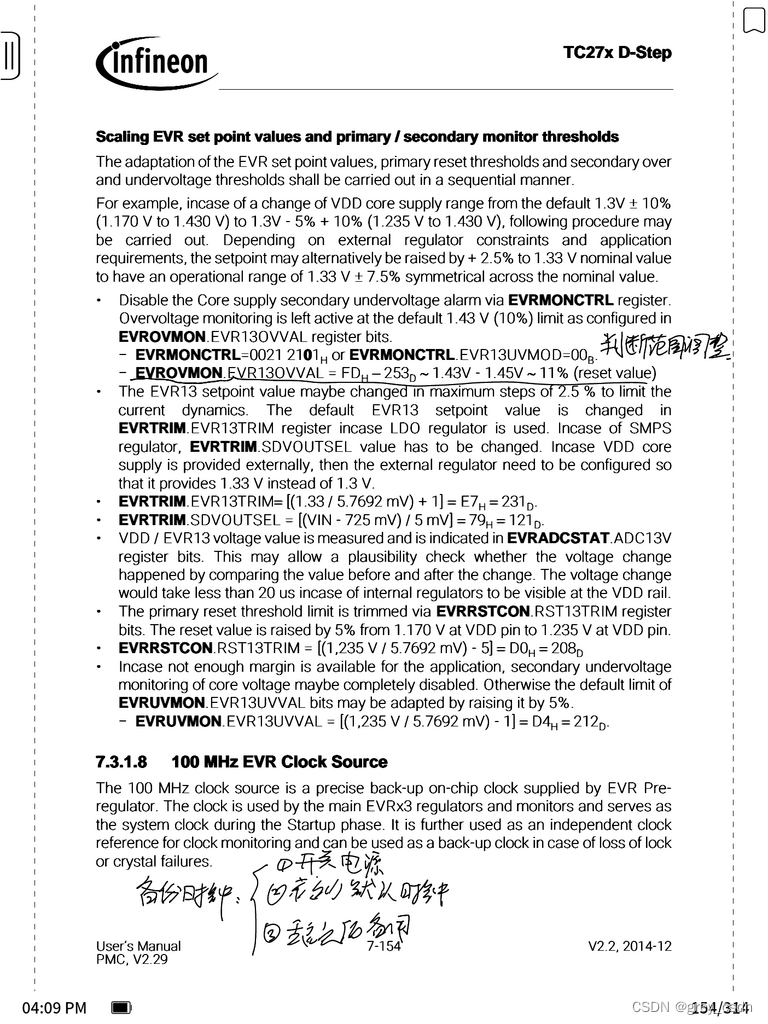

1. EVRMON寄存器中可以设置电压监控的调整范围。

2. 最后这一部分主要是提了一下内部时钟的功能。虽然标题是讲了EVR的时钟源，但是其实是一起总结了内部时钟的几个作用：作为开关电源的时钟源、启动的时候作为默认系统时钟、当PLL丢锁之后作为备份时钟等。

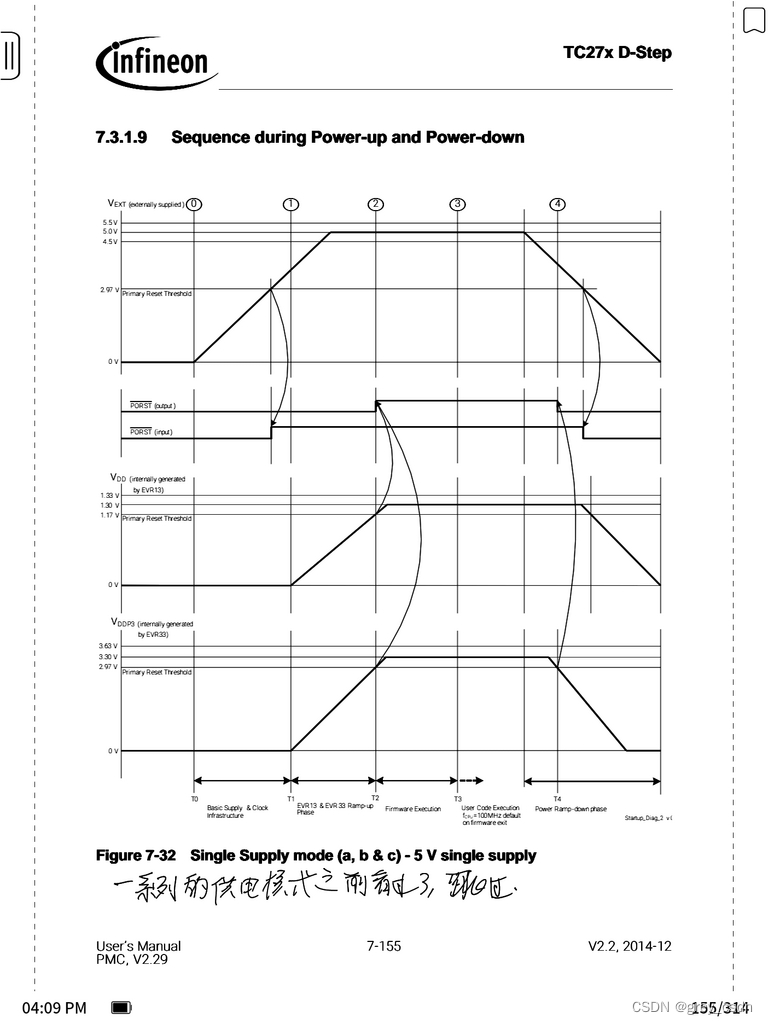

这一部分跟我之前看的内容雷同，包括后面几页，相关的文档直接跳过了。我之前整理的相关的学习笔记已经附加到了前面开篇的地方。
