1563_AURIX_TC275_EVR的控制寄存器

全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

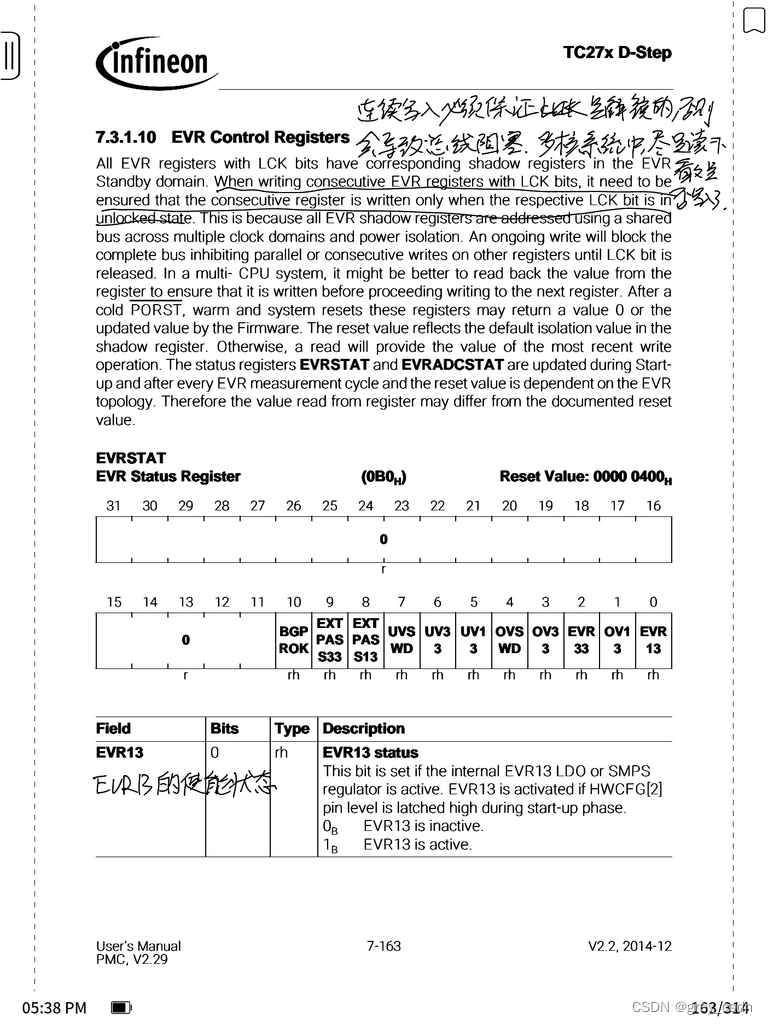

1. 连续的写入必须确保是解锁状态，否则的话可能会导致所有的总线阻塞。

2. 多核系统中，尽量写入之后再读取一下确认写入的状态。

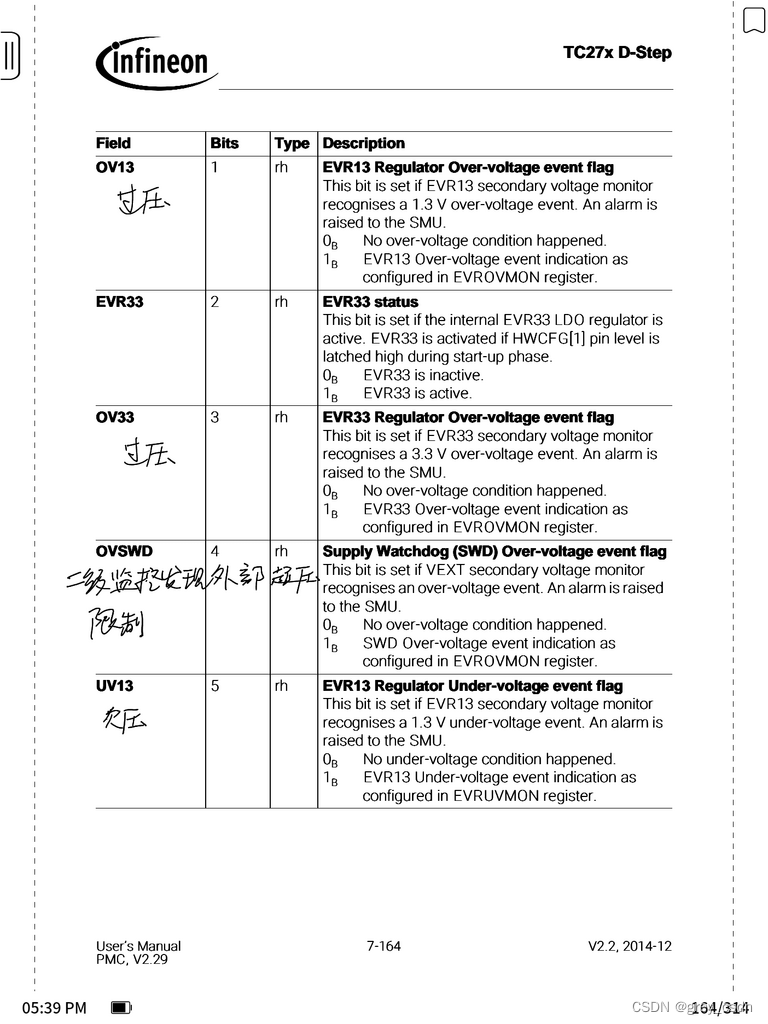

这里是过压以及欠压的几个监控结果的状态。

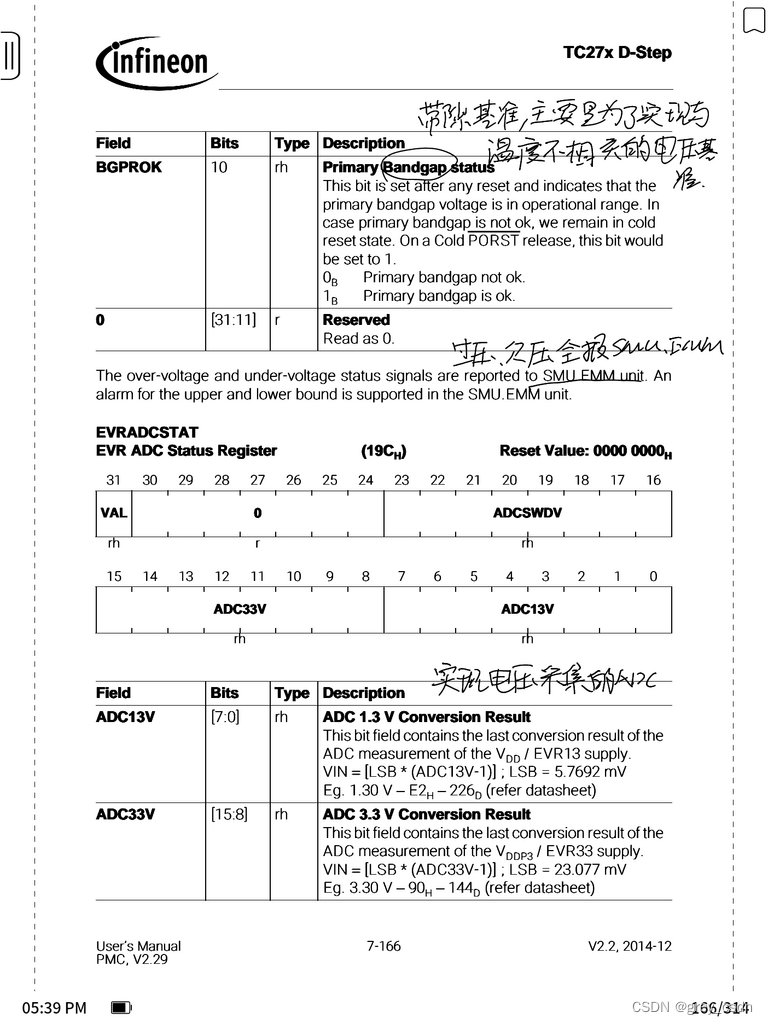

1. 这里了解了一个新的名词，叫做bandgap，翻译一下叫做带隙基准。主要是实现了一个温度影响不大的基准电压。

2. 欠压以及过压的状态全都会报到SMU中。

3. ADC状态寄存器主要是给出来了实现这些电压监控的监控手段，也就是ADC采样的一些结果。

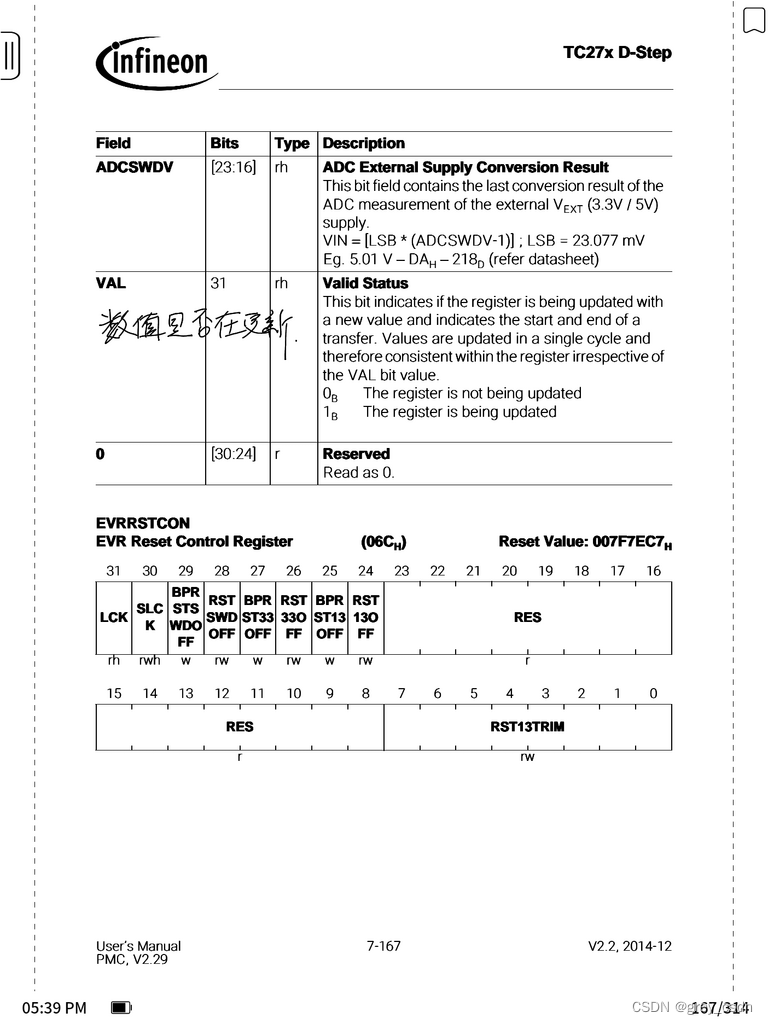

VAL可以用来查看，当前的转换结果是否正在更新。

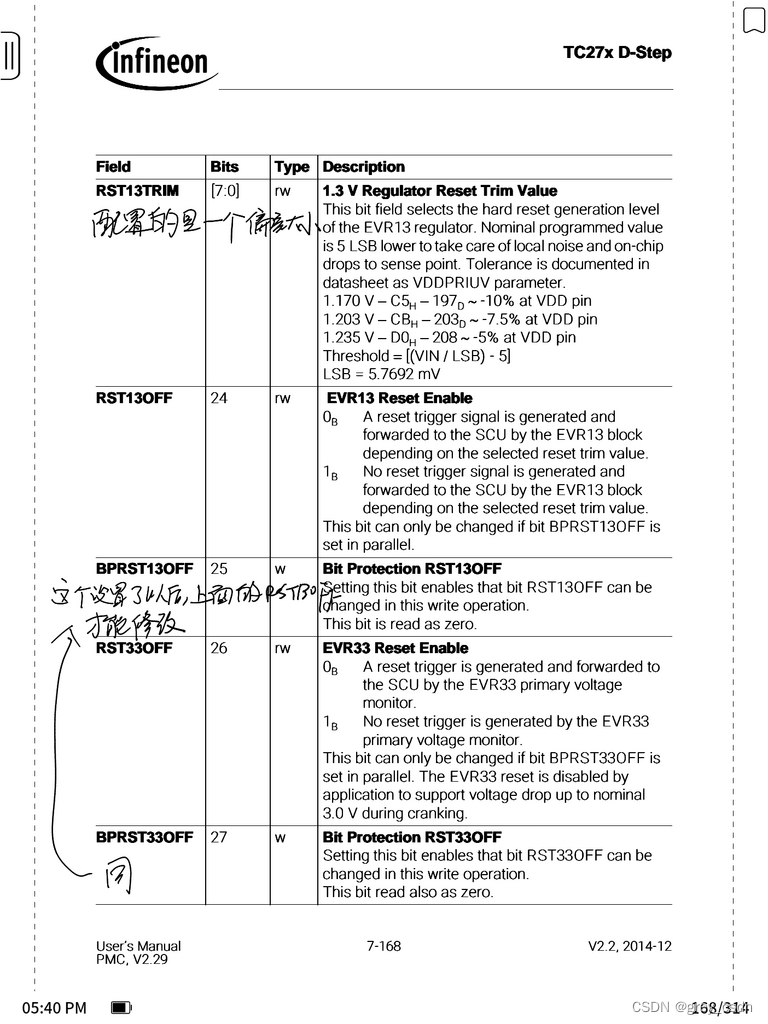

1. 1.3V的电压是可以进行检查时候的一个偏差允许范围的设置的。

2. EVR13以及EVR33是否可以触发复位的使能配置，并且能够看得出来，每一个配置都得先设置一个允许修改的使能位，相当于多了一个写保护的功能。

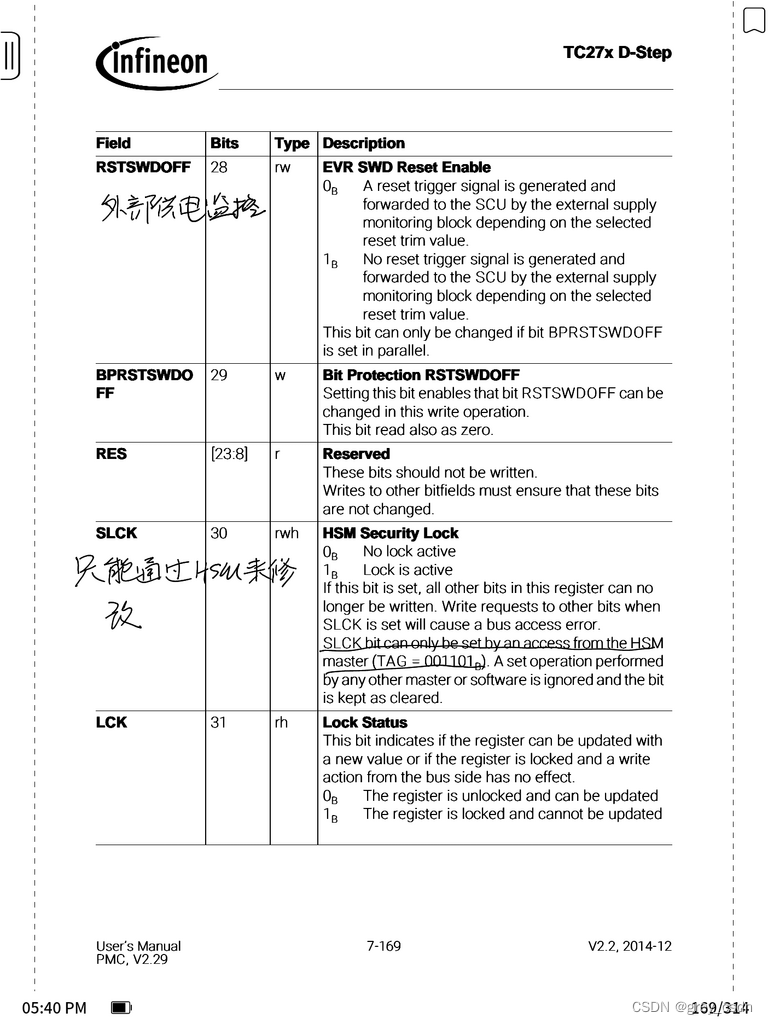

1. 标注的第一部分是对于外部电压的监控。

2. EVR寄存器的锁定进制修改的状态位只能够通过HMS来进行修改。这个是之前看到的防止入侵程序进行电源操作的一个安全保障。

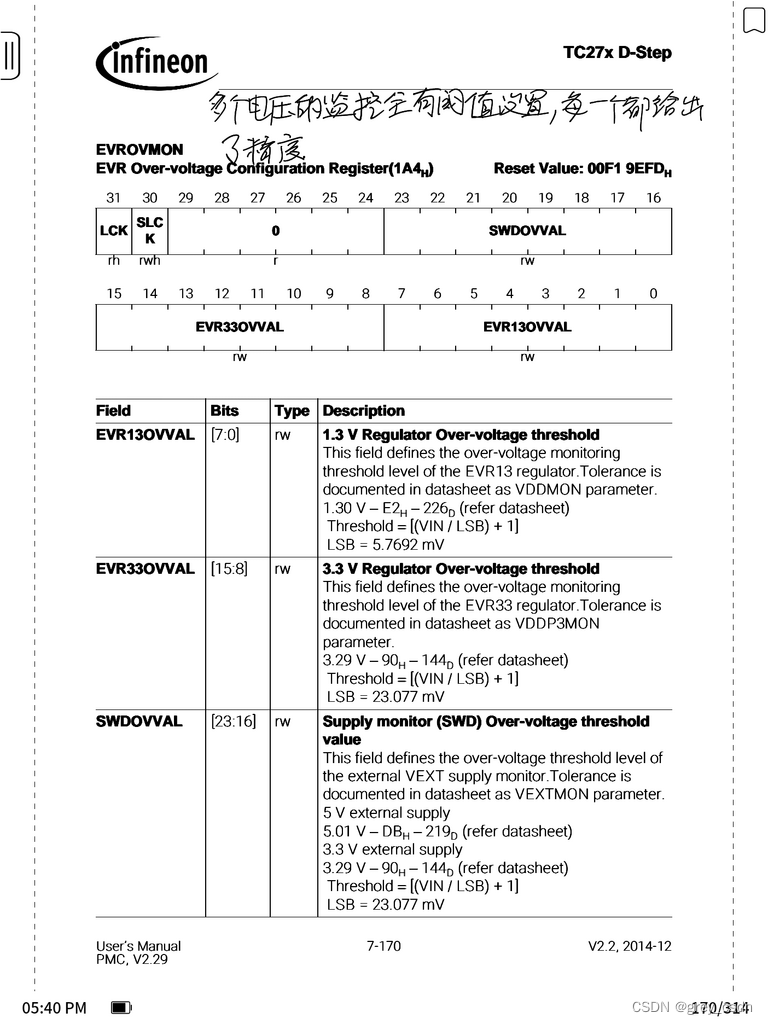

多个电压监控都有阈值设置，每一个阈值设置都带有一个精度描述，也就是设置时候的数值的基本计量单位。
