1564_AURIX_TC275_电压监控寄存器整理

全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

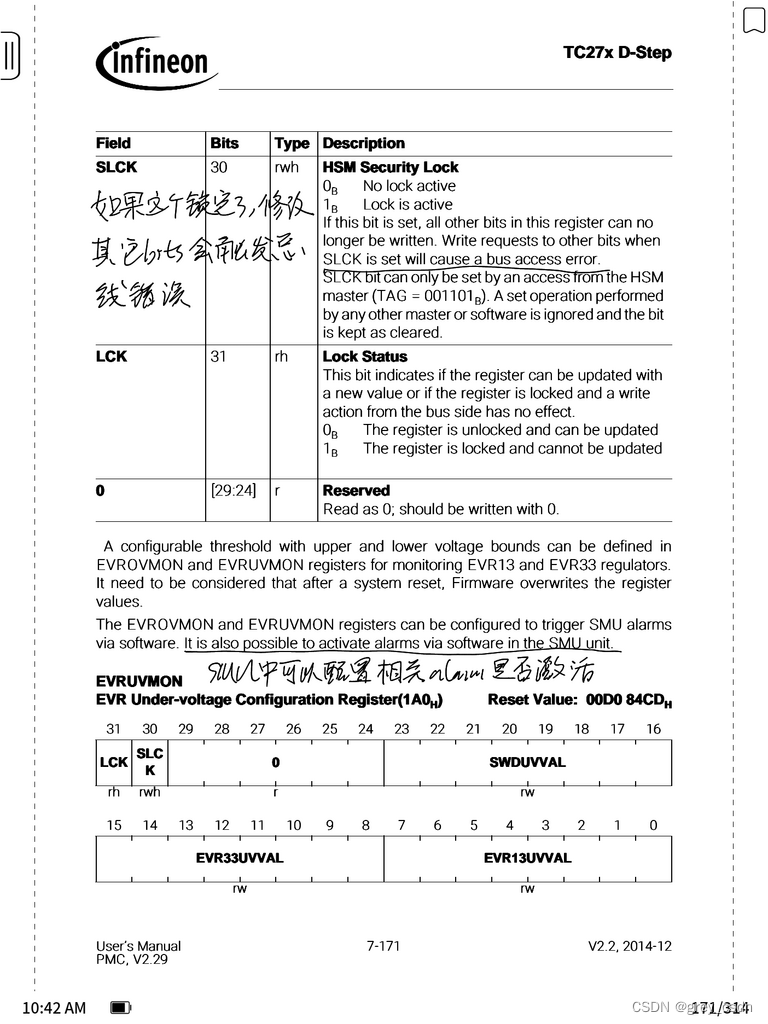

1. 如果HSM保护开启了，那么访问修改其他的bit就会导致一个总线错误。

2. SMU中可以配置电压监控的相关alarm是否配置 生效。

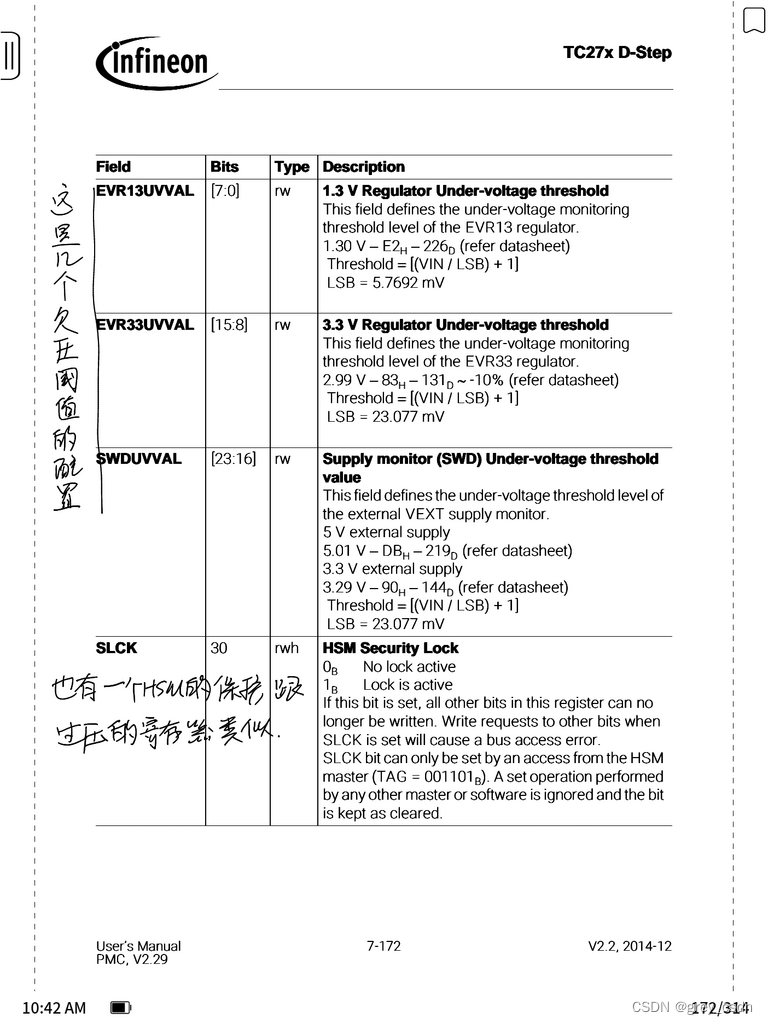

这个寄存器是几个欠压阈值的配置，在这个寄存器中也有一个HSM的保护来防止异常的篡改，跟过压的寄存器类似。

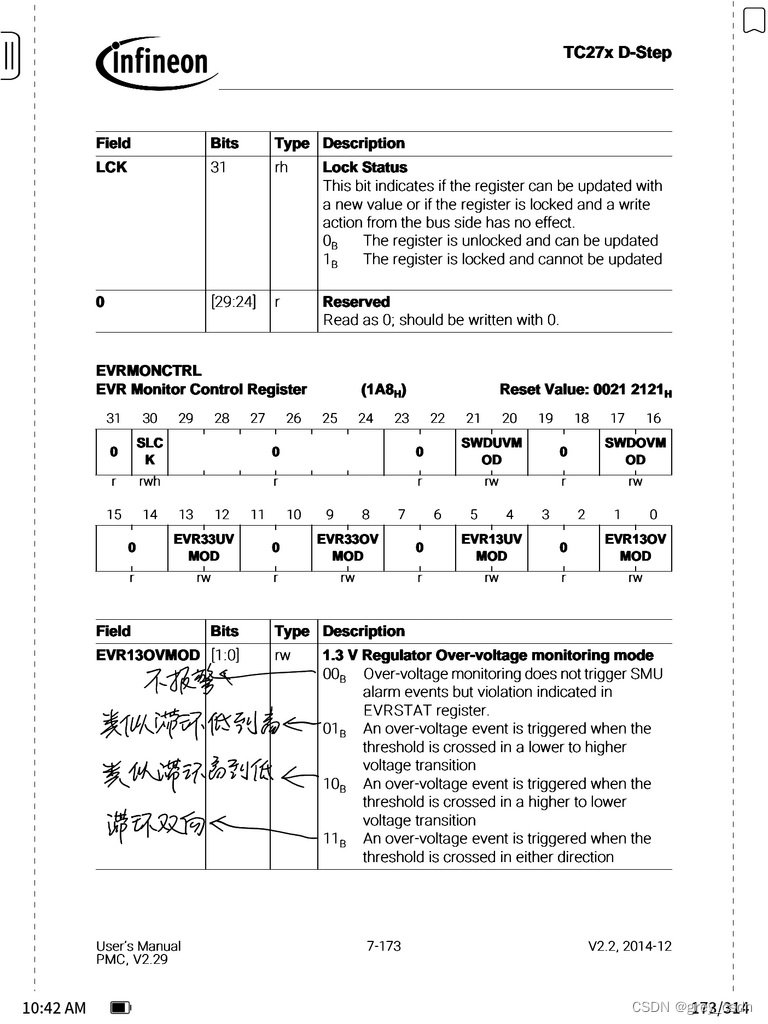

针对过压的报警有几种方式：不报警、类似滞环处理中的超高限值、类似滞环处理中的超低限值、滞环中的超高或者超低限值。

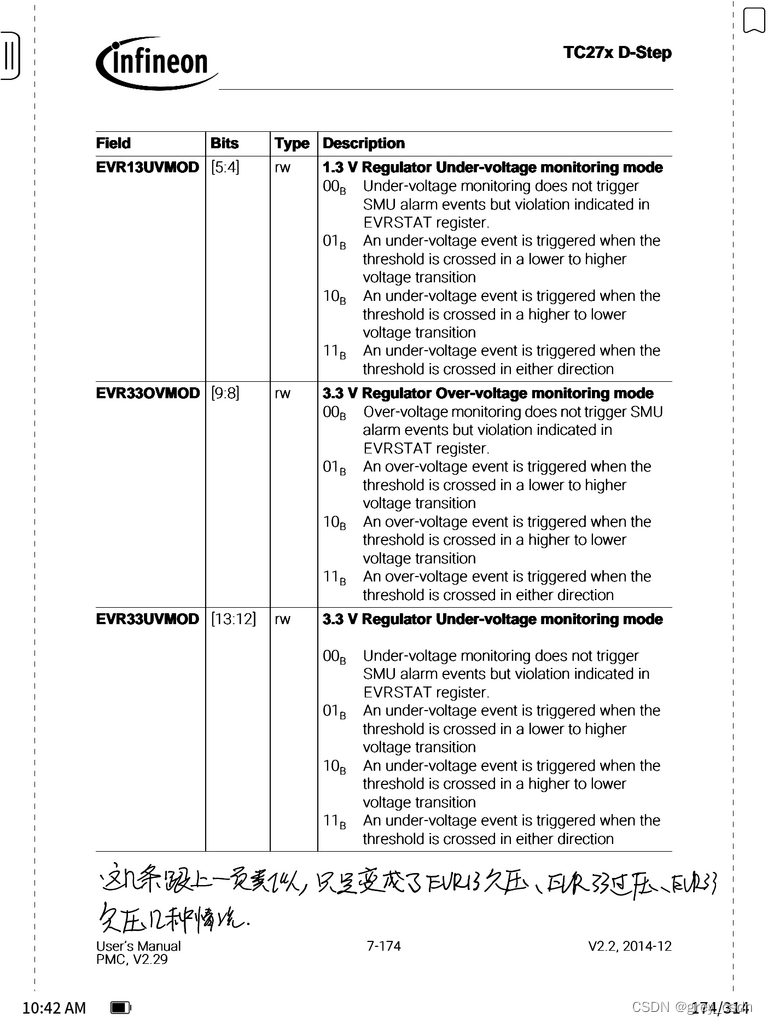

这几条配置信息跟上一页类似，只不过是原来处理的EVR13的过压，而这一页的信息是EVR13的欠压、EVR33的过压、EVR33的欠压几种情况。

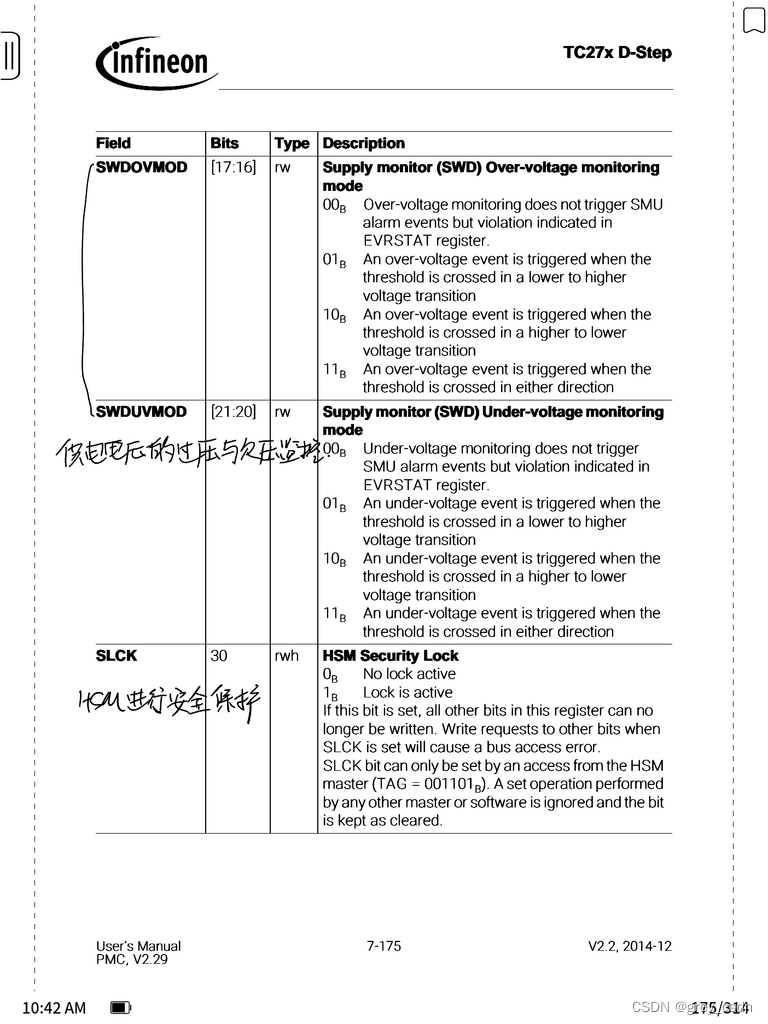

1. 这部分寄存器涉及到的功能是供电电压过压以及欠压的监控判断，跟前面的EVR的分类相似。

2. 针对这个监控相关的配置也是有HSM锁定保护的。

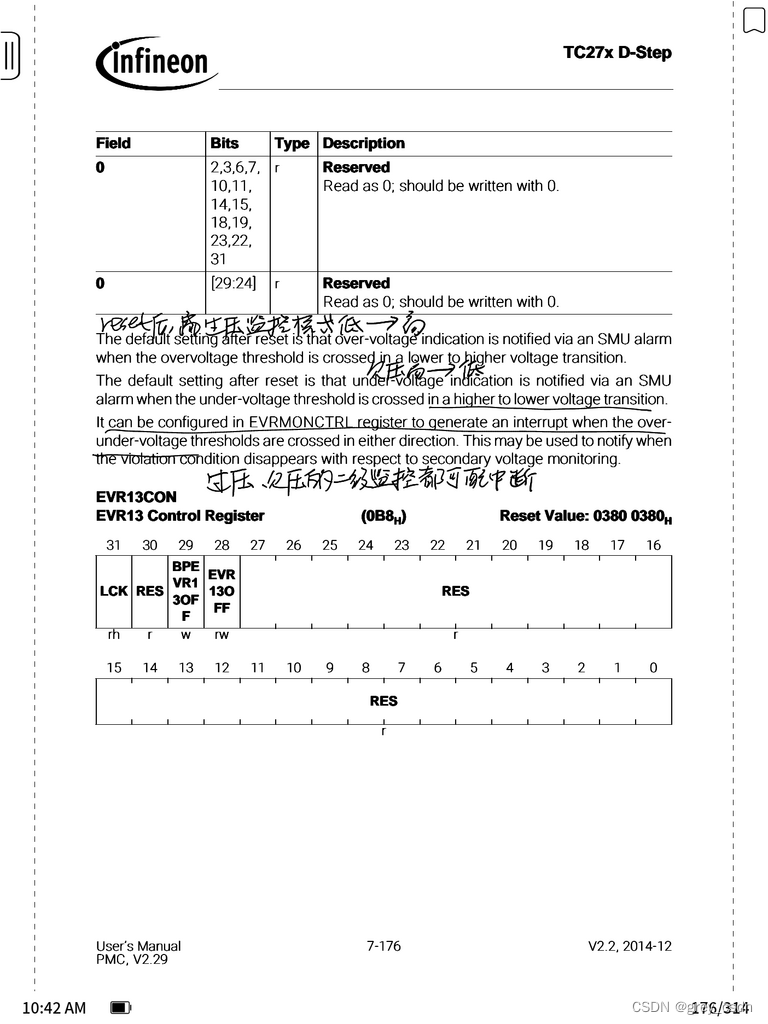

1. reset之后的默认行为，对于过压出来来说是按照滞环控制变为高的模式来判断。对于欠压的默认处理行为是类似滞环控制中的高到低的切换判断。

2. 过压、欠压的二级监控都是可以配置中断的。

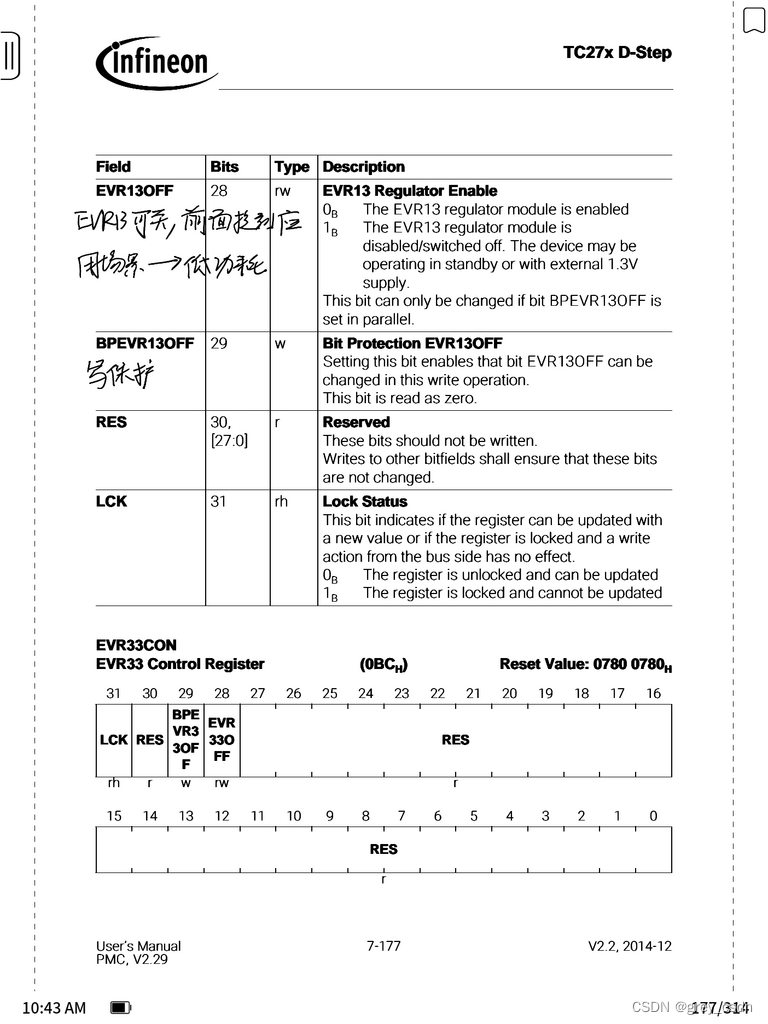

1. EVR13是可以直接关闭的，这个也有一点对应了前面的一个描述。相应的场景其实可以用在低功耗的处理要求当中，这里是不依赖HWCFG直接用软件来进行关闭。

2. 从寄存器的功能描述看，这个配置有一个类似写保护的支持，之前在其他的寄存器中也看到过。

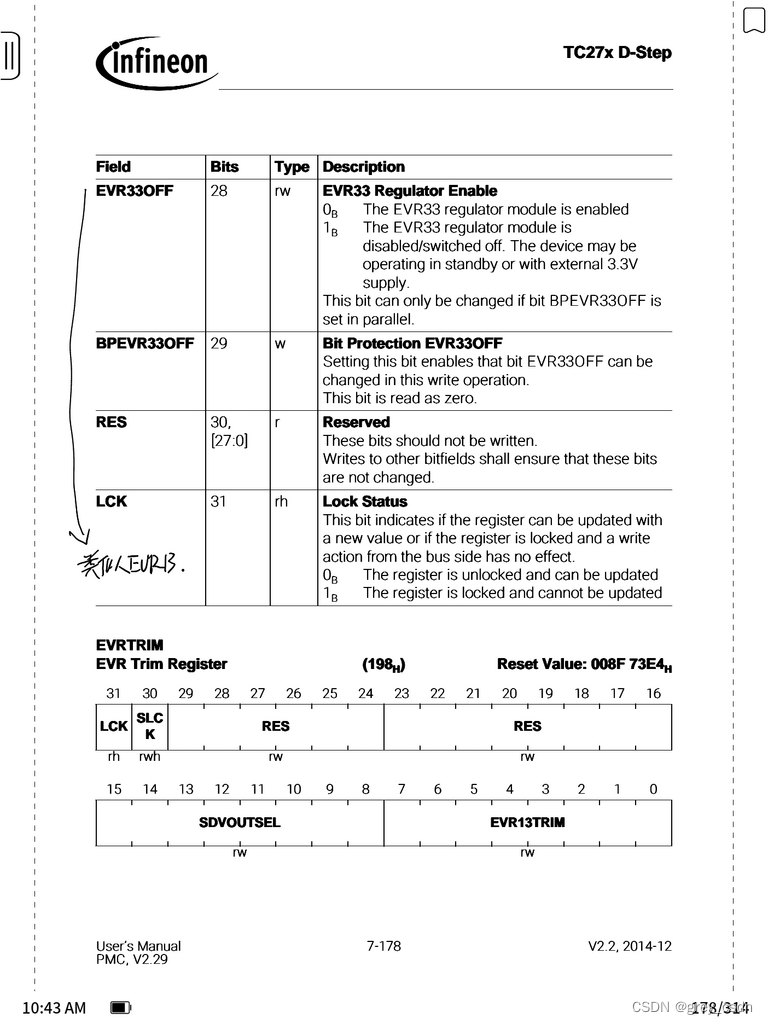

针对EVR33的处理，处理的规则跟EVR13是类似的。

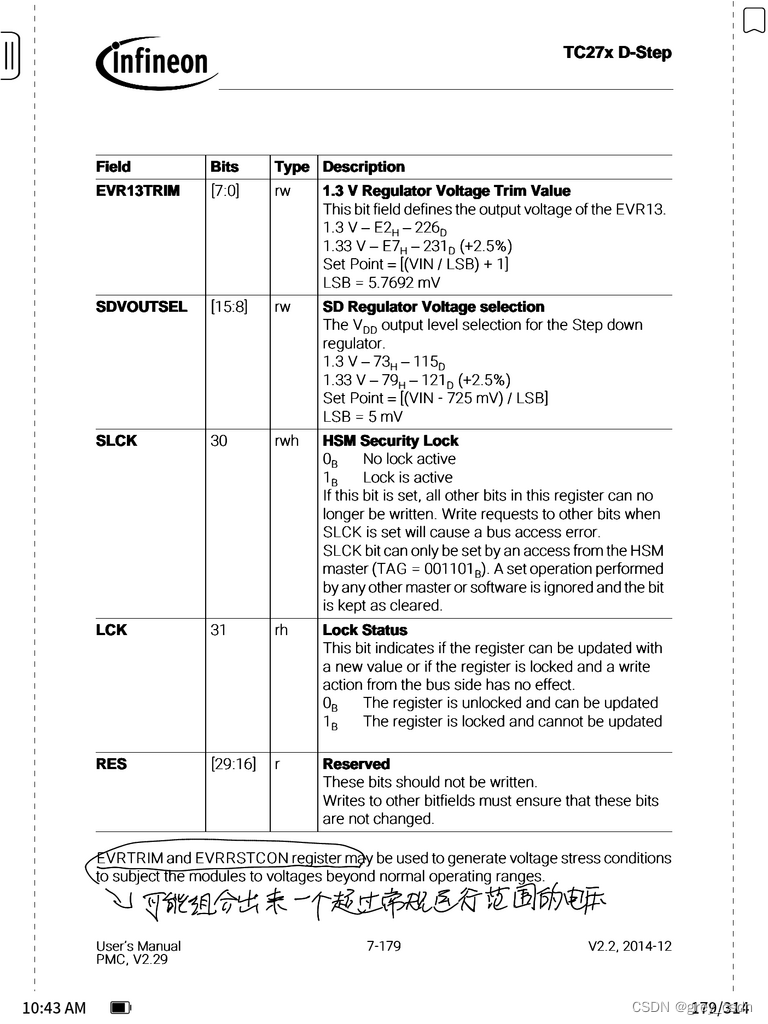

EVRTRIM以及EVRRSTCON寄存器可以组合出来一个超过常规运行范围的电压。

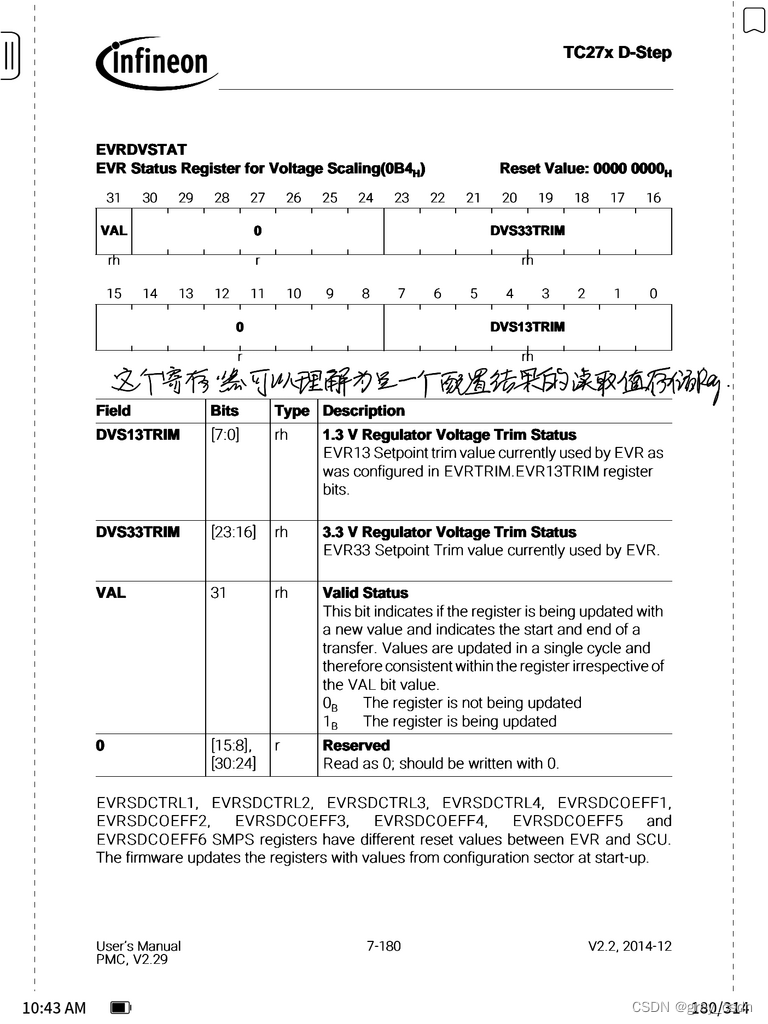

这个寄存器可以理解为是一个配置结果的读取值存储寄存器，现在监控逻辑采用的配置数值结果可以从这里获取。
