(3)电路设计-电感(Inductance)

 微信扫一扫
    关注该公众号

=========================================================================

生产厂商

通用碳膜贴片电阻器

国巨YAGEO、厚声电阻royalohm、威世VISHAY

MLCC电容

MURATA(村田)、TDK、TAIYO  YUDEN(太阳诱

电)、PANASONIC、SANSUNG

钽电容:

AVX、KEMET(基美)

导电聚合物固态电解电容:

MURATA(村田)、AVX

铝电解电容

国巨YAGEO

贴片电感

MURATA(村田)、TDK、国巨YAGEO、线艺Coilcraft

Sumida

磁珠

MURATA(村田)、国巨YAGEO、威世VISHAY、

TAIYO YUDEN(太阳诱电)、TDK、

1、MURATA(村田)


总部:日本

主营:电容器,电感器 (线圈),静噪元件/EMI静噪滤波器/静电保护器件,电阻器,热敏电阻,传感器,时钟元件,声音元件,电源,微型机电产品,RFID设备,Matching Devices,滤波器,Saw Based Components,接插器,隔离器,RF Modules等等。

官网:http://www.murata.com/

2、TDK


总部:日本

主营:电容器,电感,变压器,射频器件,光学器件,电磁干扰抑制器件,电源模块,传感器,磁芯等。

官网:http://www.tdk.co.jp/

3、TAIYO YUDEN(太阳诱电)


总部:日本

主营:日本太阳诱电(Taiyo Yuden)是全球三大的陶瓷电容器,电感器厂商之一

官网:http://www.t-yuden.com/

3、AVX


总部:香港

主营:专业从事无源电子元器件和互连接产品的设计、开发、生产和销售、是该行业的佼佼者。

官网:http://www.avx.com/

4、Nichicon (尼吉康株式会社)


总部:日本

主营:铝电解电容器,薄膜电容器,正温度系数热敏电阻“Posi-R",V2H系统,家用蓄电系统,EV用快速充电器,分散型电源,电源组件,机能模块,医疗用加速器电源,学术研究用加速器电源,停电/电力瞬间低下对策补偿装置。

官网:http://www.nichicon.co.jp/

5、国巨股份有限公司(YAGEO)


总部:台湾

主营:电阻、电容及电感

官网:http://www.yageo.com

6、KEMET(基美)


总部:美国

主营:全球最知名的电容器生产商。其钽电容销量位居全球第一,在无源电子技术领域占有全球领导地位。

官网:http://www.kemet.com/

7、WALSIN(华新科技)


总部:台湾

主营:积层陶瓷晶片电容及晶片排容、晶片电阻及晶片排阻、圆板电容、氧化锌变阻器、电感及晶片保险丝

官网:http://www.passivecomponent.com

8、VISHAY(威世)


总部:美国

主营:半导体,被动元件等等

官网:http://www.vishay.com/

9、PANASONIC(Matsushita)(松下)


总部:日本

主营:消费类产品、专业类产品、元器件产品

官网:http://panasonic.cn/

10、ATCeramics


总部:美国

主营:电阻、电容及电感

官网:http://www.atceramics.com/

11、EPCOS(爱普科斯)


总部:德国

主营:爱普科斯与TDK元件事业部合并,由位于日本的TDK-EPC公司(简称TDK-EPC)管理。从2009年10月底开始,TDK-EPC公司和关联的TDK公司持有爱普科斯公司的全部股份。

官网:http://en.tdk.eu

12、ROHM(罗姆)


总部:日本

主营:IC、无源

器件、模块、光学器件、分立式半导体、功率器件、LED照明成品等

官网:http://www.rohm.com.cn/

13、Rubycon


总部:日本

主营:电解电容

官网:http://www.rubycon.com/

14、WIMA(威马--音响专用电容)


总部:德国

主营:薄膜电容

官网:http://www.wima.com.cn/

15、CDE


总部:美国

主营:变频器专用电容

官网:http://www.cde.com/

16、royalohm(厚声电阻)


总部:台湾

主营:厚声电阻是一家集研发、生产、销售于一体的专业的电阻生产工厂,具有30多年的电阻生产经验。最早于1978年在台湾新竹成立,后续分别于1988年和2003年在泰国北柳府和中国深圳成立工厂(Uniohm),生产和销售各类固定电阻器。

官网:http://www.royalohm.com/

16、SAMSUNG ELECTRO-MECHANICS(三星电机)


总部:韩国

主营:1973年,三星电机(SEMCO)从一个电子元件生产厂家开始,成为全球著名电子产品核心部件供应商,主要生产手机、电脑等数码产品核心部件。产品有LCR,PCB和模块

官网:http://www.samsungsem.com/cn/index.jsp

17、Coilcraft(线艺)


总部:美国

主营:线艺成立于1945年,是世界上最早和最大的磁性元件制造商之一。在一些调查中,工程师均表示,线艺是他们最喜爱的品牌,并且会将它推荐给朋友。您会发现我们的客户服务和产品质量在业内是无可匹敌的。官网:http://www.coilcraft.com/china_index.cfm

=========================================================================


1)卷线型、积层型、薄膜型电感器的制造方法。


名称

简介

用途分类-电源/功率/低频类

Power Inductors

用途分类-通用类

General Inductors

用途分类-高频类

RF   Inductor/RF Ceramic Inductor

SMD-绕线型/卷线型

Wirewound   Chip inductors

它的特点是电感量范围广(mH~H),电感量精度高,损耗小(即Q大),容许电流大、制作工艺继承性强、简单、成本低等,但不足之处是在进一步小型化方面受到限制。陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占据一席之地。

绕线电感的散热性不如叠层电感,但耐电流大,ESR值更高。

SMD-叠层型/多层型/积层型

Multilayer Chip   Inductors

它具有良好的磁屏蔽性、烧结密度高、机械强度好。不足之处是合格率低、成本高、电感量较小、Q值低。

它与绕线片式电感器相比有诸多优点:尺寸小,有利于电路的小型化,磁路封闭,不会干扰周围的元器件,也不会受临近元器件的干扰,有利于元器件的高密度安装;一体化结构,可靠性高;耐热性、可焊性好;形状规整,适合于自动化表面安装生产。

叠层电感的散热性好、ESR值更小、 但耐电流比绕线电感小。成本比绕线型电感低

SMD-薄膜型

Thin Film

具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。其内电极集中于同一层面,磁场分布集中,能确保装贴后的器件参数变化不大,在100MHz以上呈现良好的频率特性。

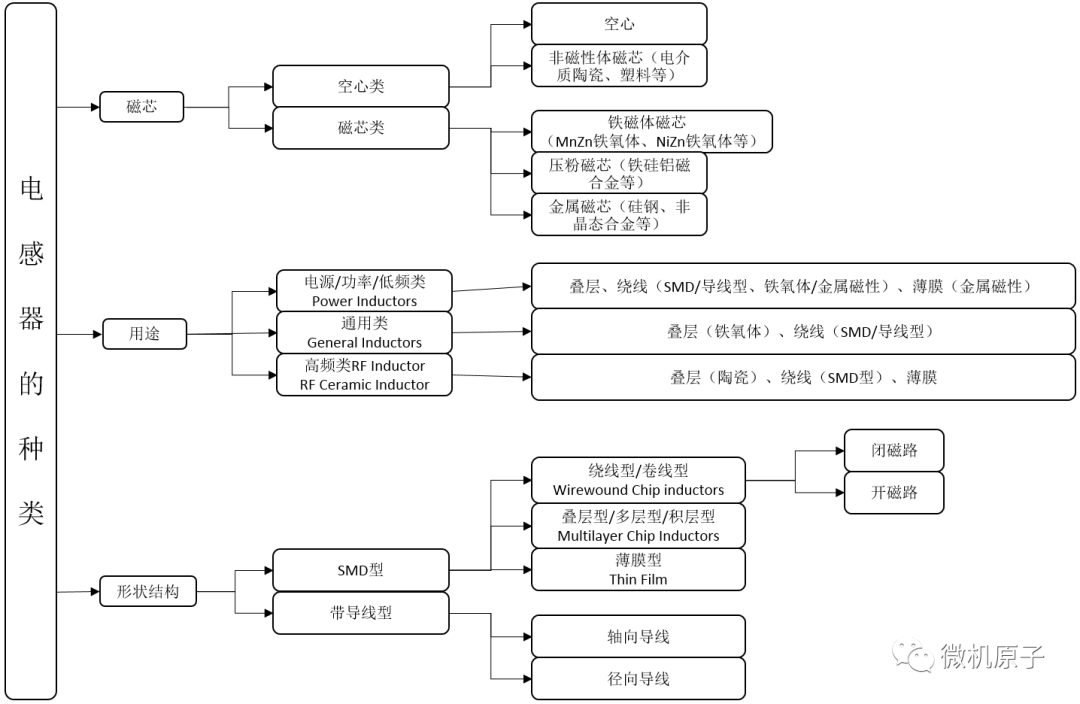

    1. 电感的分类

    1. SMD型制造方法

    1. 具体解释

=========================================================================

  1. 电感的主要参数

标称电感值 Inductance:

1)由 3 位字母数字表示。单位为微亨 (μH)。第 1 位和第 2 位数字为有效数字,第 3 位数字表示有效数字后的0的个数。有小数点时以大写字母“R”表示"。此时,所有数字均为有效数字。如果电感值小于 0.1μH,则电感值以两个数字和大写字母“N”的组合来表示,电感值单位使用纳亨 (nH)。大写字母“N”表示单位“nH”,同时含有1个小数点。此时,所有数字

均为有效数字。

例如:103=10000uH,R22=0.22uH,2R2=2.2uH,68N=68nH,1N2=1.2nH

2)电阻器系列与其代表的对应精度

E6

Ⅲ 级 ±20%(M)的电阻、电容和电感数值

E12

Ⅱ 级 ±10%(K)的电阻、电容和电感数值

E24

Ⅰ级 ±5%(J)的电阻、电容和电感数值

E48

±2%(G)的电阻数值

E96

±1%(F)的电阻数值

E192

±0.5%(D)的电阻和电容器数值

E6中“E”代表指数间隔的意思(Exponential Spacin的首字母),以6√10(10开6次方) 、 12√10 、24√10、

48√10、96√10 、192√10为公比的几何级数,分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。即:

--E6系列的公比为 6√10≈1.47

数列:1.470=1;1.471≈1.5;1.472≈2.2;1.473≈3.2;1.474≈4.7;1.475≈6.8

--E12系列的公比12√10≈1.21

--E24系列的公比为24√10≈1.10

--E48系列的公比为48√10≈1.049

--E96系列的公比为96√10≈1.024

--E192系列的公比为192√10≈1.012


E6的公比系数为(10)^(-6)=1.4687=1.47系列的电阻规定几个基本系数,这些系数再乘以10^n

(其中n为整数-1~7),即为某一具体电感器值。如 1.5×10^2=150uH。

允许误差 Tolerance:

1)±5%、±10%、±20%为普通精度电感,±0.05nH、±0.1nH、±0.1%、±0.2%、±0.3%、

±0.5%、±1%、±2%、±3%为精密电感;

2)精度标识符号表(村田电感中S表示±0.3nH、H表示±3%)

允许偏差

标志符号

允许偏差

标志符号

允许偏差

标志符号

±0.2nH

C

±5%

J

±0.3nH

S

±10%

K

±0.5nH

D

±20%

M

±1%

F

±30%

N

±0.05pF

W

±2%

G

±0.1nH

B

±3%

H

额定电流:Rated Current:

通常是指允许长时间通过电感元件的直流电流值,在选用电感元件时,电路流过电流必须小于额定电流值;

一般电感值越大,额定电流越小

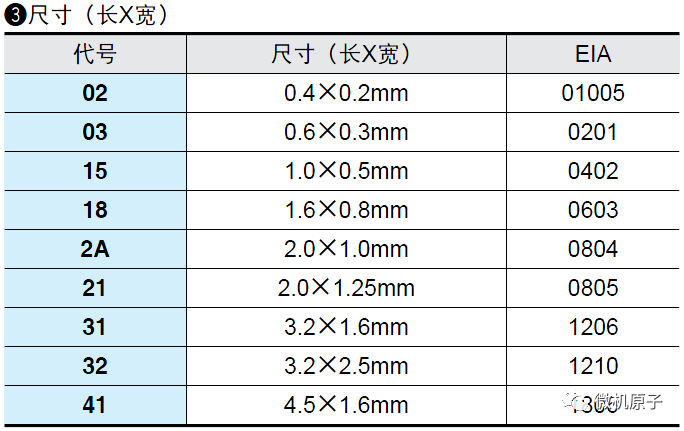

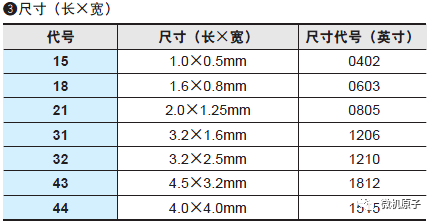

封装:

用英寸来表示,如0805,表示长度0.08英寸(=0.08×24.50mm=1.96mm),宽度为0.05英寸(即1.225mm),

主要封装有0805、0603、0402 ,0402较常用;

大的封装通过的电流比较大。


直流电阻(DC Resistance)

即电感线圈自身的直流电阻

感抗

XL =ωL =2πf L,线圈通过低频电流时XL小,电阻一般很小,所以近似短路;通过高频电流时XL大,若L也大,则近似开路,对高频有阻碍作用;

品质因数Q

线圈在一定频率的交流电压下工作时,其感抗XL和等效损耗电阻之比Q=2лfL/R;感抗越大、R越小,Q值越大,其中损耗电阻在频率f较低时可视作基本上以线圈直流电阻为主;当f较高时,因线圈骨架及浸渍物的介质损耗、铁芯及屏蔽罩损耗、导线高频趋肤效应损耗等影响较明显,R就应包括各种损耗在内的等效损耗电阻,不能仅计直流电阻。Q值越大,电路损耗越小,电路效率越高,选择性越好,Q值大都在几十至几百,添加磁性可增大Q。但Q值提高到一定程度后便会受到种种因素限制,而且许多电路对线圈Q值也没有很高的要求,所以具体决定Q值应视电路要求而定。

分布电容、自谐振频率(SRF-Self ResonantFrequency)

一个线圈的匝与匝,层与层以及绕组与底版间都存在着分布电容,又由于线圈是由导线绕成的,导线有一定的直流电阻,一个实际的电感线圈可等效成一个理想电感与电阻串联后再与电容并联,如图所示:

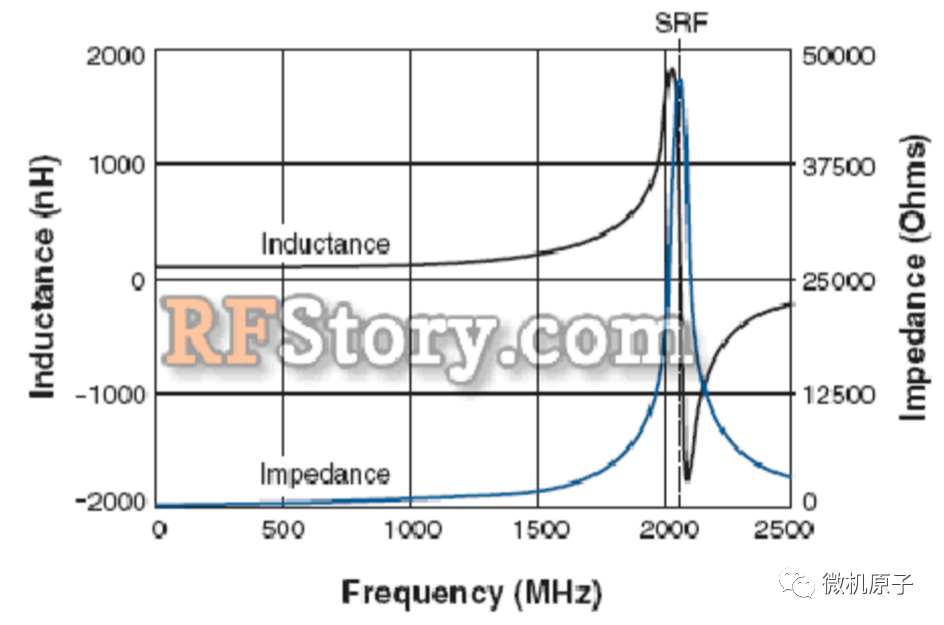

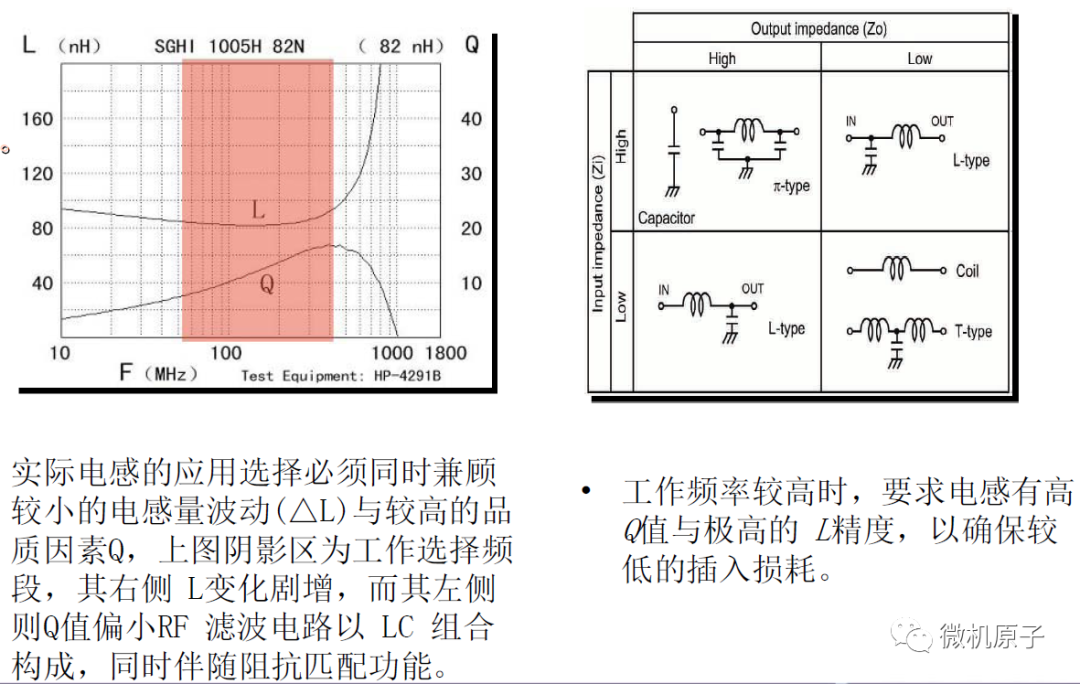

以100nH绕线电感为例,如下图所示:


由上图可知:

1)、 当频率低于自谐振频率(SRF)时,电感感抗随频率增加而增加;

2)、 当频率等于自谐振频率(SRF)时,电感感抗达到最大值;

3)、 当频率高于自谐振频率(SRF)时,电感感抗随频率增加而减小;

电感的应用场景

1)、 当电感作为扼流电感(扼流圈/扼流器)使用时(如射频放大器输出端的直流供电电感),应该让信号的最高频率在电感自谐振频率处,考虑电感误差,电感自谐振频率应略大于信号最高频率。

2)、 其他应用(滤波器和匹配):电感值(inductance)在信号带宽内应尽可能的恒定,因此,电感的自谐振频率(SRF)取信号最大频率的10倍(CoilCraft建议的经验值)。

电感值(inductance)与自谐振频率(SRF)的关系通常来讲,由于寄生电容的影响,电感值(inductance)越大,自谐振频率(SRF)越低,反之亦然。线圈分布电容降低了线圈的稳定性,在绕制时,常采用间绕法、蜂房绕法减小分布电容。

  1. 电感选型

主要作用

基本作用

通直流、阻交流,可以用来滤波、振荡、延迟、陷波等

对交流有限流作用

它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等;

电感线圈储能元件

它以磁的形式储存电能,储存的电能WL=1/2 Li2 ,线圈电感量越大,流过越大,储存的电能也就越多

电路谐振

谐振发生电路,振荡电路,时钟电路,脉冲电路,波形发生电路等等。谐振电路还包括高Q带通滤波器电路。在谐振电路中,电感必须具有高Q,窄的电感偏差,稳定的温度系数,才能达到谐振电路窄带,低的频率温度漂移的

扼流电抗

在功率应用场合,作为扼流圈使用时,电感的主要参数是直流电阻(DCR),额定电流,和低 Q 值。当作为滤波器使用时,希望宽带宽特性,因此,并不需要电感的高 Q 特性。低的DCR  可以保证最小的电压降,DCR 定义为元件在没有交流信号下的直流电阻。


电路选型


选型要素:

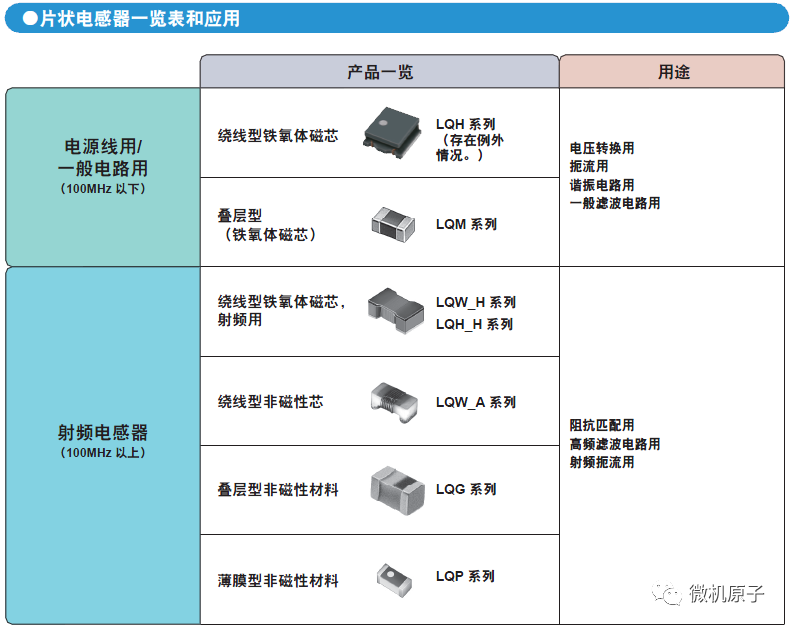

首先区分电感的用途为电源线用、一般用、射频RF用。根据不同用途通过查表确定封装、电感值、额定电流和大致精度。定位到具体型号后,根据datasheet再确定直流电阻、具体精度、自谐振频率SRF等详细参数。

1.封装

2.额定电流

3.电感值

4.精度

5.直流电阻

6.自谐振频率(min)

  1. 在BOM中的呈现显示

IND, CHIP, 1.0μH, ±20%,1.0A, 10.8mΩ,  0805(一般使用5%~10%精度)

=========================================================================

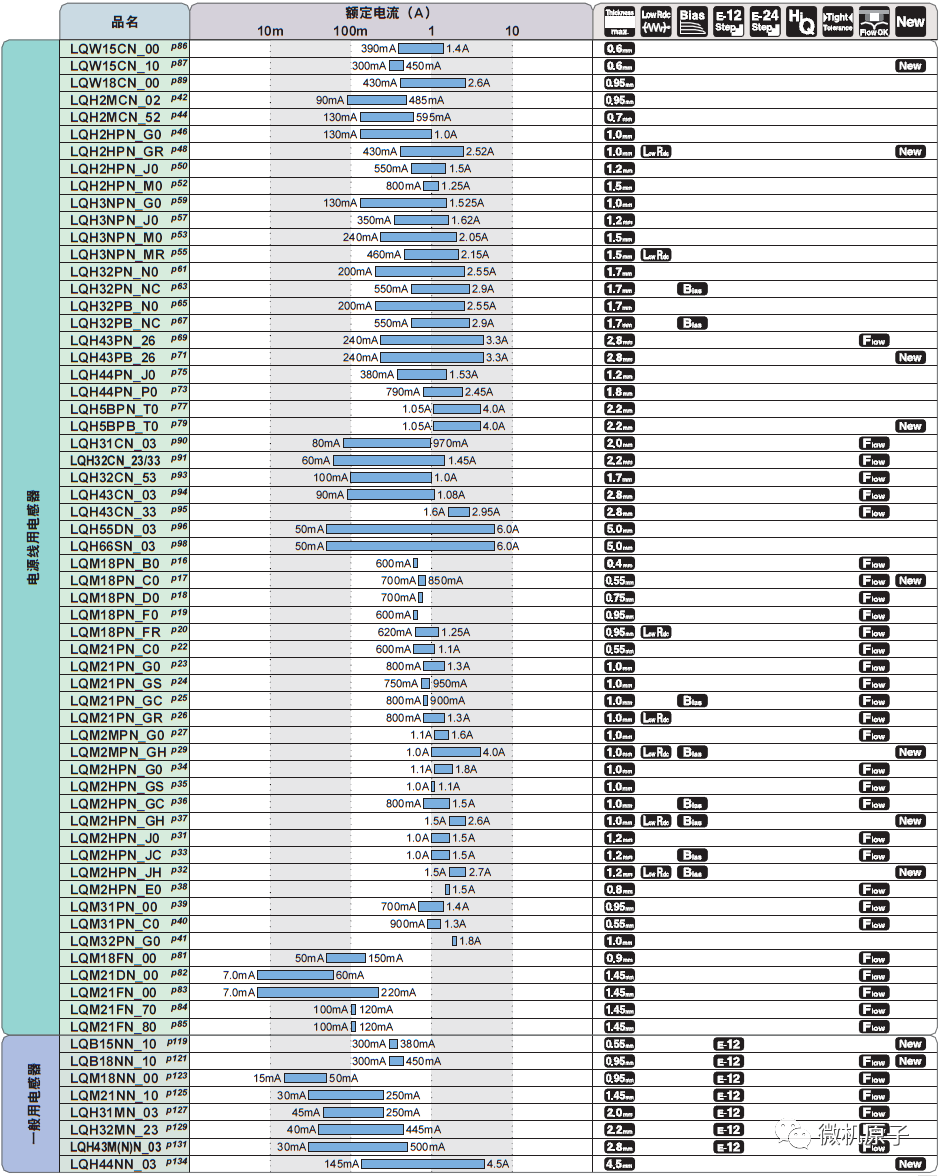

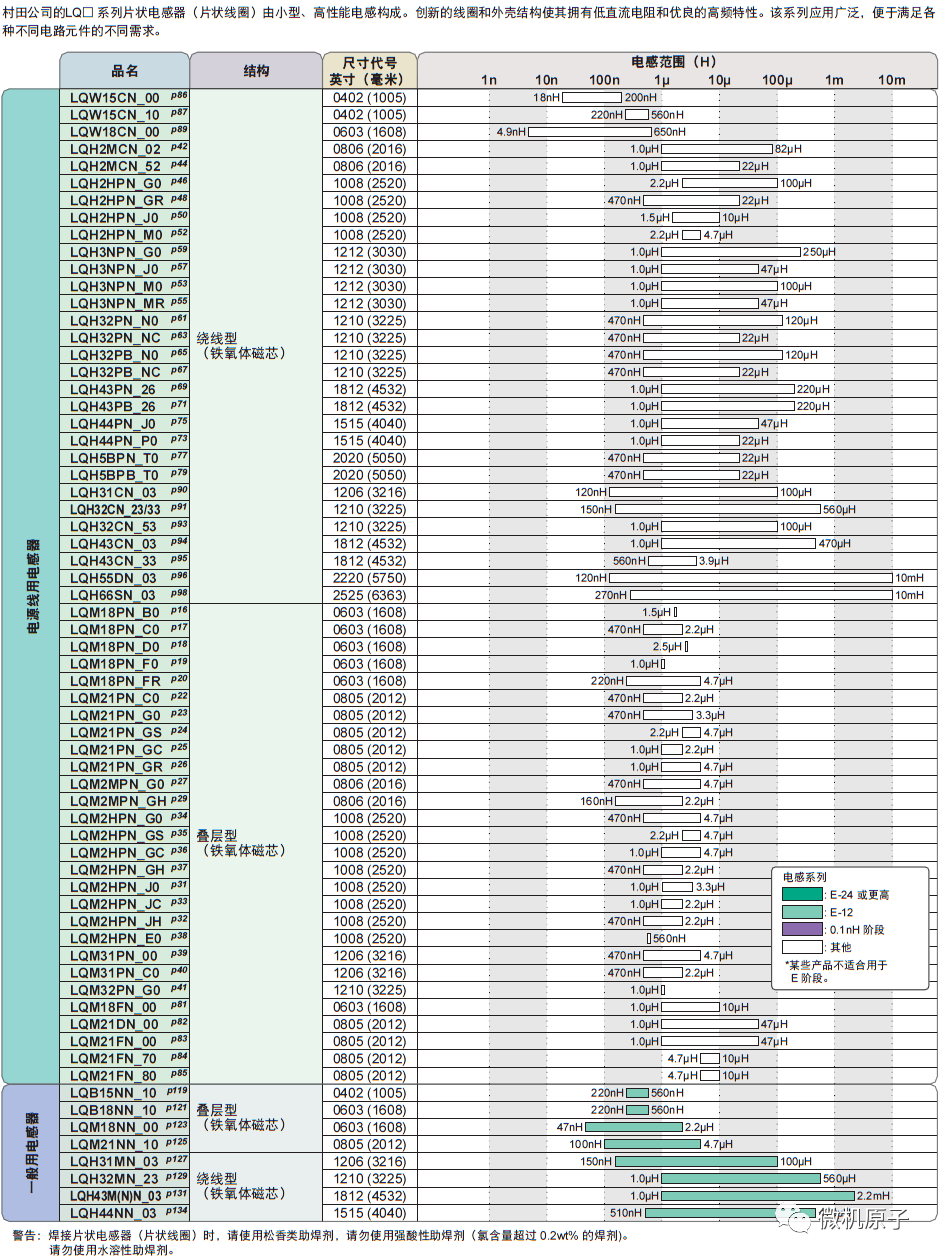

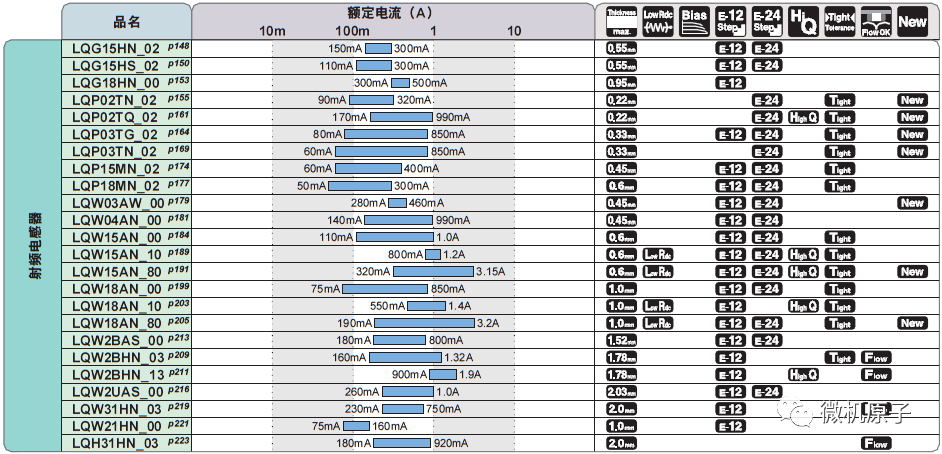

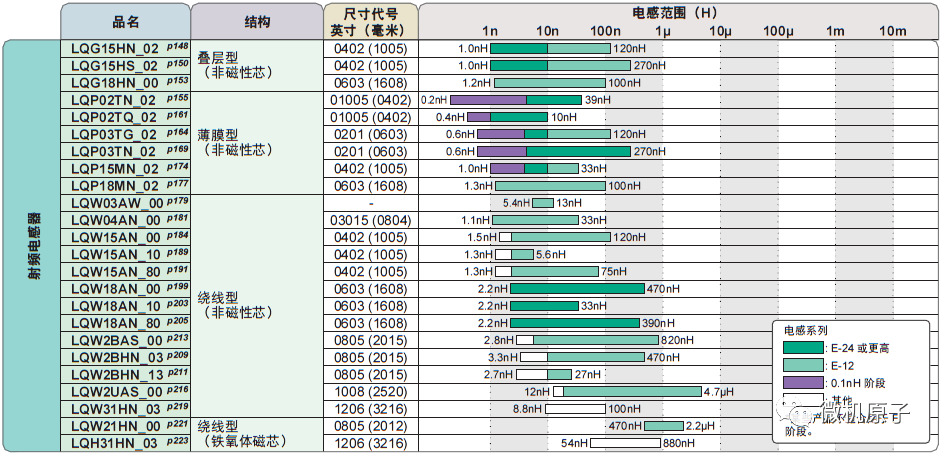

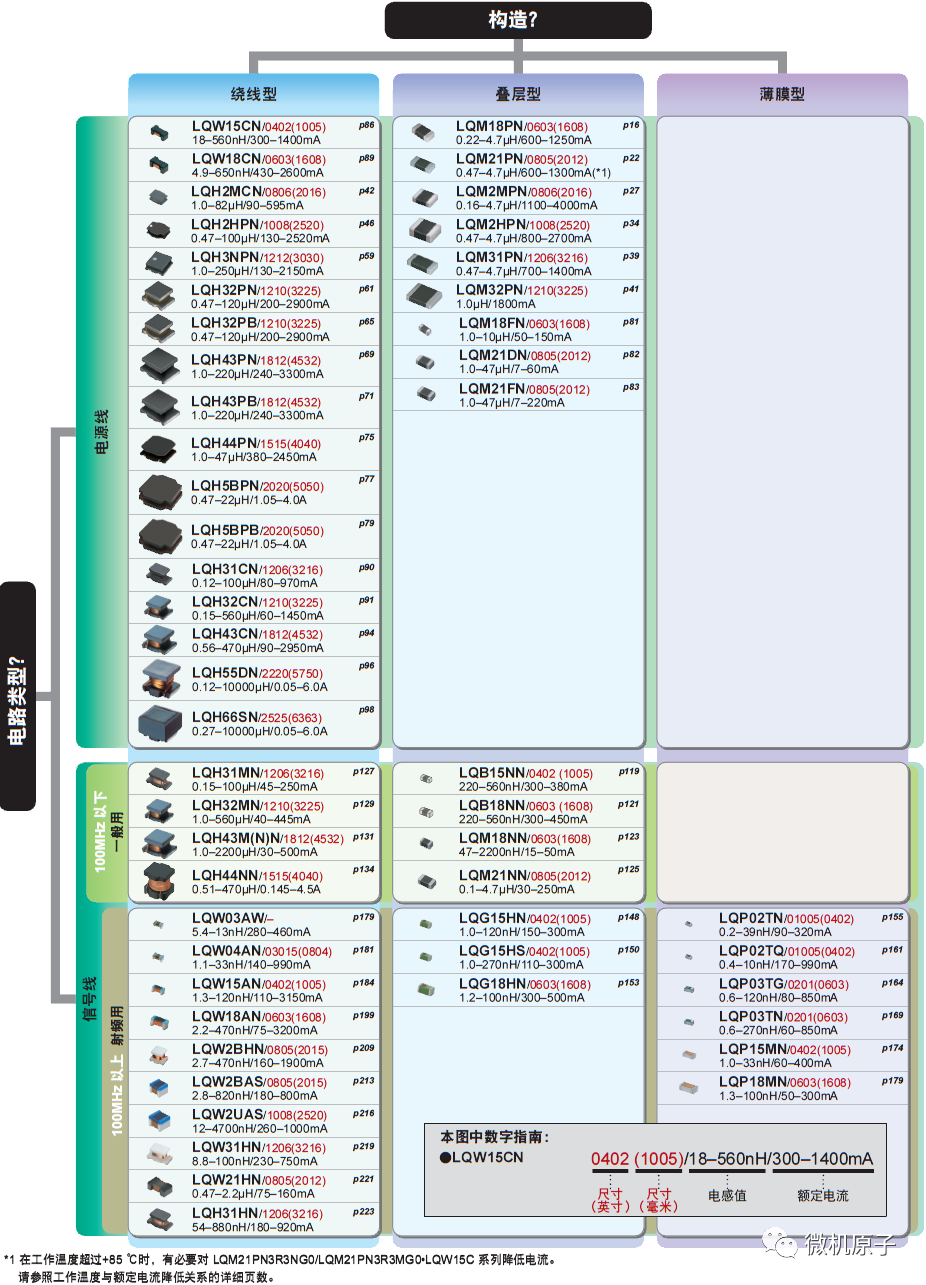

1.muRata电感选型表






=========================================================================

  1. 磁珠定义

铁氧体为磁珠的主要原料,是一种立方晶格结构的亚铁磁性材料,为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。铁氧体高频损耗大,具有高的导磁率,可以使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体,等效为电感L 和电阻R 的串联电路,L 和R 都是频率的函数。电感阻抗随着频率的升高而增加,但是在不同频率时其机理是完全不同的。

信号与噪声的频率分布不同,通常选择信号工作于磁珠低频低阻区,而选择磁珠高阻区覆盖噪声分布频段,有效抑制噪声电平。如下图所示


1)在低频段,阻抗由电感的感抗构成,低频时R很小,磁芯的磁导率较高,因此电感量较大,L 起主要作用,电磁干扰被反射而受到抑制,并且这时磁芯的损耗较小,整个器件是一个低损耗、高Q、低自谐振频率特性的电感,这种电感容易造成谐振因此在低频段,有时可能出现使用铁氧体磁珠后干扰增强的现象。

2)在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小但是,这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加,当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。

  1. 磁珠与电感的区别

磁珠

电感

磁珠作用于EMI辐射

电感作用于EMI传导

磁珠是能量转换(消耗)器件,把交流信号转化为热能

电感是储能元件,缓慢的释放出去

磁珠多用于信号回路,主要用于EMI方面。

电感多用于电源滤波回路,侧重于抑止传导性干扰;

磁珠用来吸收超高频信号,像一些RF电路,PLL,振荡电路,含超高频存储器电路(DDR,SDRAM,RAMBUS等)都需要在电源输入部分加磁珠。

电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过50MHZ。

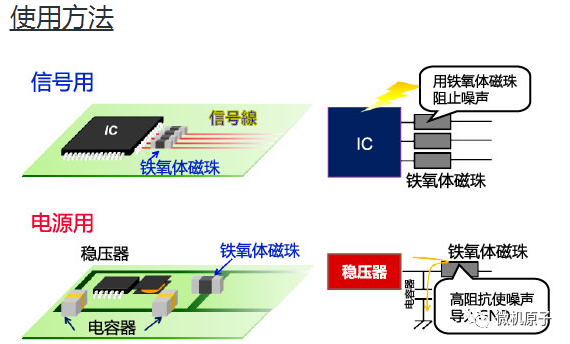

一般地的连接和电源的连接、在模拟地和数字地结合的地方和信号线上采用磁珠,而磁珠的大小(磁珠的特性曲线)取决于需要磁珠吸收的干扰波的频率;

电感一般用于电路的匹配和信号质量的控制上;

需要消除不需要的 EMI噪声时,使用片式磁珠

在谐振电路中需要使用片式电感

磁珠对高频信号才有较大阻碍作用,它在低频时电阻比电感小得多

  1. 磁珠的参数

标称电阻值 Impedance[100MHz]:

磁珠就是阻高频,对直流电阻低,对高频电阻高。比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻磁珠的单位是按照它在某一频率产生的阻抗来标称的。阻抗的单位也是欧姆。磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。一般以100MHz为标准。

额定电流 Rated Current

通常是指允许长时间通过电感元件的直流电流值,在选用电感元件时,电路流过电流必须小于额定电流值;

一般电感值越大,额定电流越小

直流电阻DC Resistance

即磁珠在直流情况下的电阻。

封装

用英寸来表示,如0805,表示长度0.08英寸(=0.08×24.50mm=1.96mm),宽度为0.05英寸(即1.225mm),

主要封装有0805、0603、0402 ,0402较常用;

大的封装通过的电流比较大。


  1. 选型要素:

首先确定系统中不需要的信号频率范围,多大的噪声衰减。再通过观察厂家提供的阻抗-频率曲线。选择在希望衰减噪声的频率范围内具有最大阻抗,而在低频和直流下信号衰减尽量小的磁珠型号。

在阻抗曲线中三条曲线都非常重要,即电阻,感抗和总阻抗。总阻抗通过以下计算公式得出

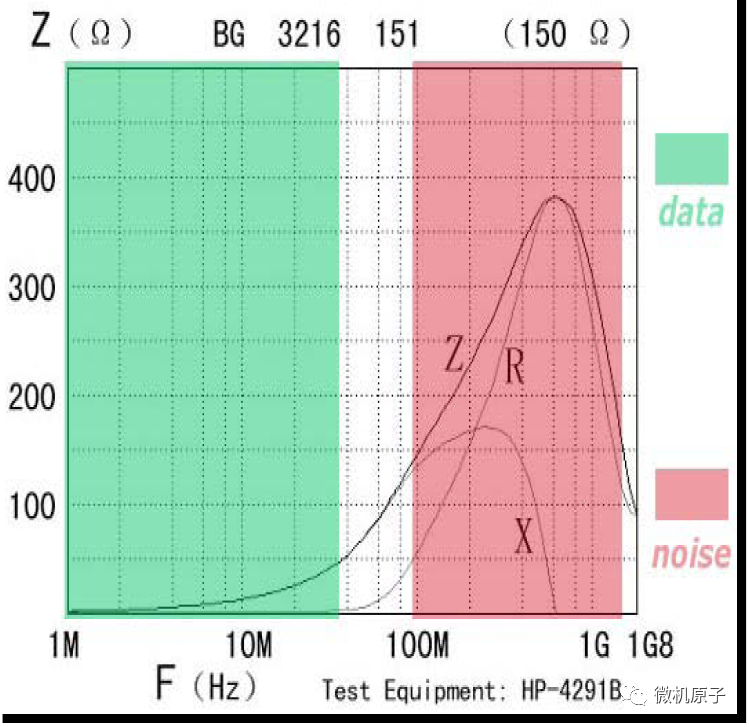

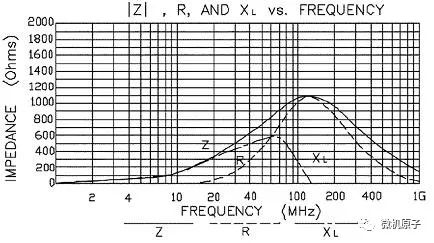

典型的阻抗-频率曲线如下图所示:

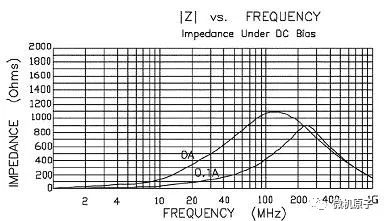

片式磁珠在过大的直流电压下,阻抗特性会受到影响,另外,如果工作温升过高,或者外部磁场过大,磁珠的阻抗都会受到不利的影响。



具体选型时,首先按如上要求选择适合的磁珠型号,确定阻抗[100MHz],精度[100MHz]。按电路中实际最大工作电流选定额定电流值。同时按电路阻抗匹配要求,选择磁珠阻抗[DC]值,最后确定封装值。

1.阻抗[100MHz]

2.精度[100MHz]

3.额定电流

4.阻抗[DC]

5.封装

  1. 在BOM中的呈现显示

BEAD,CHIP,6Ω±25%@100MHz,0.05Ω@DC,500mA,0805(一般使用额定电流500mA磁珠)

=========================================================================
