LaTeX公式、图片编辑中的常见问题（字体、对齐、编号等）

gsgbgxp

已于 2024-05-23 22:06:58 修改

阅读量1.3w

点赞数 8

分类专栏： LaTeX 文章标签： latex

于 2022-07-08 22:21:44 首次发布

本文链接：https://blog.csdn.net/gsgbgxp/article/details/125672500

版权

LaTeX 专栏收录该内容

30 篇文章

订阅专栏

类似博文
https://blog.csdn.net/u011698800/article/details/109456028

输入保留符号

LaTeX中有许多字符都有特殊的意义，LaTeX中的保留字符有 # $ % & _ { } \，这些在正文中都不能直接呈现。
反斜杠用\textbackslash表示，其他的符号在前面加 \ 便可以表示了（\ 在LaTex中就是转义字符的意思）。

关于gather，align

Align, gather 多个数学公式对其居中问题 - LaTeX工作室
最近在写数学公式过程中总结了一些公式对齐用到的两个环境：align（对齐）和gather（居中）。
align环境主要是进行分隔符（&）指定的公式某个位置对齐，gather则是公式居中（没有分隔符），两者皆有自动的公式编号功能，另外还有少些用到的对齐环境aligned（对齐不编号）。我们利用这些环境来进行对多行公式进行编号。

gather和align是单独使用的，每行公式都有一个编号，某一行不添加编号，则在该行公式末加一句 \notag。align 和gather 有对应的不带编号的版本align* 和gather*
gathered和aligned是在 equation 环境中用的，是把几行公式组合为一个整体编号。

参考《The LaTeX Mathematics Companion》的 2.11 一节。
或者《Ishort》4.4节。

公式多列对齐

有时候多列公式希望实现在等号对齐的效果。即如下效果

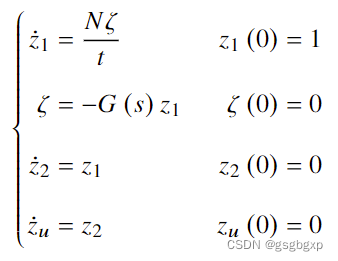

在这里插入图片描述
如果采用以下代码的话，两列之间的间隔会被取消。

\begin{equation}
\label{}
\left\{ \begin{aligned}
	\dot{z}_1&=\frac{N\zeta}{t}             z_1\left( 0 \right) =1\\
	\zeta &=-G\left( s \right) z_1      \zeta \left( 0 \right) =0\\
	\dot{z}_2&=z_1               z_2\left( 0 \right) =0\\
	\dot{z}_u&=z_2              z_u\left( 0 \right) =0\\
\end{aligned} \right.
\end{equation}

在这里插入图片描述
正确的做法参考刘海洋《LaTeX入门》4.4.1节“罗列多个公式”

\begin{equation}\label{}
\left\{
\begin{aligned}
    \dot{z}_1&=\frac{N\zeta}{t}      &   z_1\left( 0 \right) &=1\\
	\zeta &=-G\left( s \right) z_1   &   \zeta \left( 0 \right) &=0\\
	\dot{z}_2&=z_1                   &   z_2\left( 0 \right) &=0\\
	\dot{z}_u&=z_2                   &   z_u\left( 0 \right) &=0\\
\end{aligned}
\right.
\end{equation}

关于这个问题的更详细的讨论见链接文章 LaTeX公式多列对齐。

分式输入\dfrac、\frac

参考链接
https://blog.csdn.net/dwarcheng/article/details/120844586
https://www.zhihu.com/question/457761901/answer/2493495662

这里涉及到的问题是，对于行内公式，如果用\frac的话就显示得很紧凑，并不好看，因此最好还是用 \dfrac。
所以之后使用的建议就是直接用 \dfrac 就完了。但需要注意的是 mathtype和AxMath 复制出来的TeX代码一般都是 \frac。
此外还有 \tfrac 和 \cfrac，自己目前用不到，具体可看上面两个链接。

矩阵元素间距

在使用某一份模板的时候，发现矩阵特别“稀疏”，元素之间空白很大。后来发现是因为模板 .cls 文件中有以下设置

\RequirePackage{setspace}
\if@conf
\fi
\if@journal
\doublespacing
\fi

也就是说当类型为 journal 时，为双倍行间距，这一设置即便在矩阵内也是成立的。
按道理来讲此时不应该修改模板，就按模板设置来就可以了。但如果自己想要调整行间距，应该怎么做呢？

\usepackage{setspace}%使用间距宏包
\begin{document}
\begin{spacing}{2.0}%%行间距变为double-space双倍行距的段落内容。
	\[\begin{bmatrix}\omega_{1} & \omega_{2} \\
	\dot{\omega}_{1} & \dot{\omega}_{2}\end{bmatrix}=\Omega\]
\end{spacing}
\end{document}

这样就可以任意调整LaTeX文档中间某一段的行间距。

巨算符的上下位置

参考《Ishort》4.3.6节内容。
对于积分 $\int$ （\int）、求和 $\sum$ （\sum）、求积 $\prod$ （\prod）等符合称为巨算符。巨算符在行内和行间公式中显示会有差别。
在这里插入图片描述
但即便对于行间公式而言，如果求和求积符号放在分子分母的位置，也会显示为行内紧凑的形式。
如果想让行内公式，以及行间公式里分子分母上的巨算符显示为显示为宽松形式，则需要用 \limits 来调整。
巨算符的上下标位置可由\limits 和\nolimits 调整，前者令巨算符类似 lim，上下标位于上下方；后者令巨算符类似积分号，上下标位于右上方和右下方。如行内公式 $\sum\limits_{i=1}^n$ 。

不过有的时候在行间公式的多行公式中，如果使用array环境，还是会造成巨算符压缩显示。关于这个问题的详细讨论见链接 https://blog.csdn.net/gsgbgxp/article/details/125953380。

标题中如何插入数学符号

在标题中直接插入数学符号可能会报下面的警告

\subsection{Special $\delta$ functions}

Warning：
Package hyperref Warning: Token not allowed in a PDF string (Unicode): removing ‘math shift’ on input line 1057.
Package hyperref Warning: Token not allowed in a PDF string (Unicode): removing ‘\delta’ on input line 1057.

关于这个问题，主要是引用（hyperref）包报错。在以下两个链接中，谈到在源代码前面引用包时加上一句

\hypersetup{colorlinks = true,linkcolor = blue,anchorcolor =red,citecolor = blue,filecolor = red,urlcolor = red, pdfauthor=author}

但这个应该主要是解决通信作者相关的问题，与自己这里遇到的标题中插入数学符号不是一个问题，虽然两个报错相似。
最后解决的方案是 \texorpdfstring{}{}

参考链接：

注意这里 \texorpdfstring{}{} 没有第二个括号，则数学符号后的单词会被吞掉首字母。这里第一个花括号里是latex中的特殊符号，第二个花括号中是在PDF书签中替换这个特殊符号的字符串。例如

\section{\texorpdfstring{$\frac{1}{\pi}$}{1/π }的计算}

如果写成

\subsection{Special \texorpdfstring {$\delta x$}{} functions}

得到效果为
在这里插入图片描述
会发现中间的数学符号没有加粗，如果需要加粗的话，可以采用的方案有

\usepackage{bm}
\subsection{Special \texorpdfstring {$\bm{\delta x}$}{} functions}

 \usepackage{amsmath}
 \subsection{Special \texorpdfstring {$\boldsymbol{\delta x}$}{} functions}

这里涉及到的就是如何加粗的问题，一般在数学环境中似乎更推荐用 \bm。

LaTeX的粗体一般用以下命令：
\textbf{}：文本环境加粗。在数学环境使用的话，会使斜体效果消失。并且无法输出加粗的希腊字母。
\mathbf{}：会变为粗体，但同样会导致数学字母斜体形式的丢失。
\boldmath{}：数学环境里可以加粗且不会使斜体消失。需要添加amsmath宏包。
\boldsymbol{}：可以对希腊字母加粗。需要添加amsmath宏包。
在数学环境中，比较推荐的方式是添加宏包\usepackage{bm}, 使用\bm{}命令加粗。

但是在xelatex或Luatex引擎的unicode-math环境中中，\bm{}会报错。此时，可以使用以下命令：
\symbfit{}：加粗，且有斜体效果
\symbf{}：加粗，没有斜体效果
\mathbfcal{}：加粗的\mathcal字体

文本及数学符号粗体、斜体、下划线

参考链接

LaTeX的粗体一般用以下命令：
\textbf{}：文本环境加粗。在数学环境使用的话，会使斜体效果消失。并且无法输出加粗的希腊字母。
\mathbf{}：会变为粗体，但同样会导致数学字母斜体形式的丢失。
\boldmath{}：数学环境里可以加粗且不会使斜体消失。需要添加amsmath宏包。
\boldsymbol{}：可以对希腊字母加粗。需要添加amsmath宏包。
在数学环境中，比较推荐的方式是添加宏包\usepackage{bm}, 使用\bm{}命令加粗。

但是在xelatex或Luatex引擎的unicode-math环境中中，\bm{}会报错。此时，可以使用以下命令：
\symbfit{}：加粗，且有斜体效果
\symbf{}：加粗，没有斜体效果
\mathbfcal{}：加粗的\mathcal字体

来自纯 TeX 的原始文本格式命令 \it（斜体）和 \bf（粗体）仍然可以在 LaTeX 文档中使用，但不鼓励使用，也不推荐使用，因为它们不保留以前的样式。例如，当使用那些旧命令时，您不能同时应用斜体和粗体。

文本粗体：使用 \textbf 命令
文本斜体：使用 \emphor 或者 \textit 命令
文本下划线：使用 \underline 命令
示例:

Some of the \textbf{greatest}
discoveries in \underline{science}
were made by \textbf{\textit{accident}}.

空格输入

名称	效果	代码	说明
两个quad空格	$a\qquad b$	`a \qquad b`	两个m的宽度
quad空格	$a\quad b$	`a\quad b`	一个m的宽度
大空格	$a\ b$	`a\ b`	1/3m宽度
中等空格	$a\;b$	`a\;b`	2/7m宽度
小空格	$a\,b$	`a\,b`	1/6m宽度
紧凑	$a\!b$	`a\!b`	缩紧1/6m的宽度

插入图片

更详细的说明见 https://blog.csdn.net/gsgbgxp/article/details/129655879

常用选项[htbp]是浮动格式（参考《LaTeX2e插图指南》16.2节和《Ishort》3.9节）：
『h』当前位置。将图形放置在正文文本中给出该图形环境的地方。如果本页所剩的页面不够，这一参数将不起作用。
『t』顶部。将图形放置在页面的顶部。
『b』底部。将图形放置在页面的底部。
『p』浮动页。将图形放置在一只允许有浮动对象的页面上。
『!』在决定位置时忽视限制

在table或者figure 后加 [!htb] 是系统忽略“美学”标准,把表格和图片插入到你的代码中,是动的,但是不加感叹号,它就是按顺序选择h(此处),t(上方),b(下方),所以为了让图片随着你的代码移动,最好加一个[!htb]
其他网友解释：“LaTeX对每个位置的浮动体的总数和占用大小有一定限制，超出限制的浮动体会被排在较后的页面中，但可以在位置选项中增加一个!符号，来忽略这些参数限制。因此，在LaTeX中最宽松的浮动体位置就是[!htbp]。在位置选项中加上!号将使浮动体相对更靠近文字或靠前出现。”
注1：排版位置的选取与参数里符号的顺序无关，LATEX 总是以h-t-b-p 的优先级顺序决定浮动体位置。
也就是说[!htp] 和[ph!t] 没有区别。
注2：限制包括浮动体个数（除单独成页外，默认每页不超过3 个浮动体，其中顶部不超过2 个，底部不
超过1 个）以及浮动体空间占页面的百分比（默认顶部不超过70%，底部不超过30%）。

\begin{figure}[htb]
    \centering
    \includegraphics[width=7.8cm]{figures/aaa.pdf}
    \caption{aaa}
    \label{fig:aaa}
\end{figure}

控制图片宽度的不同写法

\includegraphics[width=7.8cm]{figures/aaa.pdf}
\includegraphics[width=.5\textwidth]{figures/aaa.pdf}
