51单片机之引脚图介绍

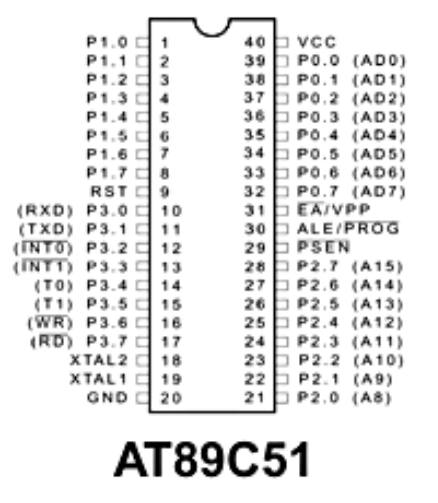

本文以标准的51单片机AT89C51【40引脚DIP封装（双列直插式)】为例：

---

1.电源引脚：

        VCC(Pin 40)：主电源正极，接+5V，给单片机供电

        GND(Pin 20)：接地（0V）

2.时钟引脚：

        XTAL1（Pin 19）：外部晶振输入或外部时钟源输入

        XTAL2（Pin 18）：外部晶振输出（若使用内部时钟，此引脚悬空）

3.控制信号引脚：

        RST（Pin9）：复位引脚，高电平有效。

        EA/VPP（Pin 31）：

          ·EA=1：从内部程序存储器开始执行。

          ·EA=0：从外部程序存储器执行（需扩展）。

          ·VPP：编程电压输入（烧录程序时使用）。

        ALE/PROG（Pin 30）：

          ·ALE：地址锁存允许信号（外部存储器扩展时锁存低8位地址）。

          `PROG：编程脉冲输入（烧录程序时使用）。

        PSEN（Pin 29）：程序存储器使能信号（读取外部程序存储器时输出低电平）。

4.输出输入（IO）端口：

 51单片机有4个8位I/O端口（P0-P3），每个端口对应8个引脚：

        P0口（Pin 32~39）：P0.0 ~ P0.7，通用I/O口或外部存储器扩展时的数据总线。

        P1口（Pin 1~8）：P1.0 ~ P1.7，通用I/O口（无复用功能）。

         P2口（Pin 21~28）：P2.0 ~ P2.7，通用I/O口或外部存储器扩展时的高8位地址总线。

         P3口（Pin 10~17）：P3.0 ~ P3.7，通用I/O口，且每个引脚有第二功能（见下文）。

5.P3口的复用功能：

        P3.0（Pin 10）：RXD（串行输入）。

        P3.1（Pin 11）：TXD（串行输出）。

        P3.2（Pin 12）：INT0（外部中断0）。

        P3.3（Pin 13）：INT1（外部中断1）。

        P3.4（Pin 14）：T0（定时器0外部输入）。

        P3.5（Pin 15）：T1（定时器1外部输入）。

        P3.6（Pin 16）：WR（外部RAM写控制信号）。

        P3.7（Pin 17）：RD（外部RAM读控制信号）。

---

注意：

1.P0口作为I/O口使用时需外接上拉电阻。

2.EA引脚，若使用内部程序存储器（如STC89C52的Flash），需接高电平（VCC）。

3.复位电路，通常由10μF电容和10kΩ电阻组成上电复位电路。

4.晶振电路，常用11.0592MHz或12MHz晶振，配合30pF电容接地。
