HMI面板与S7-1500 R/H 冗余PLC的通信

对于HMI面板，如何和S7-1500 R/H 冗余PLC通信？

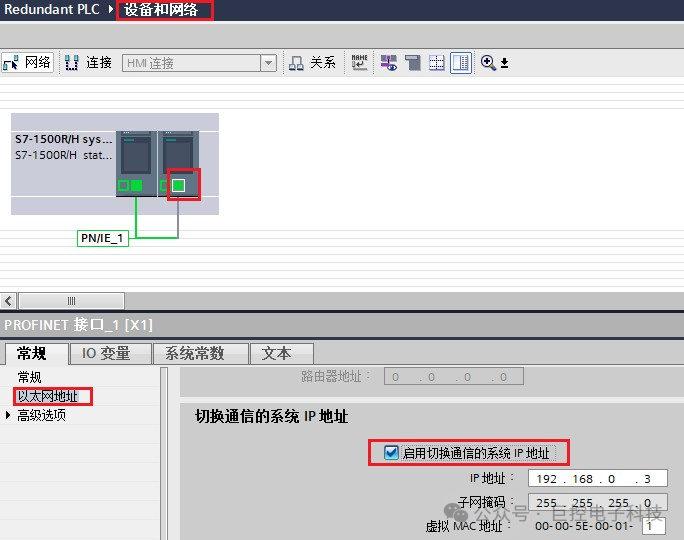

1. 推荐的方法是在PLC侧激活"启用切换通信的系统IP地址",HMI面板仅需要和系统IP地址创建集成链接即可。

2. HMI和PLC需要连接到同一个子网。连接到同一个子网有2种方法：

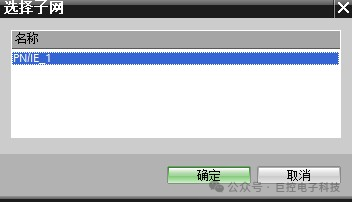

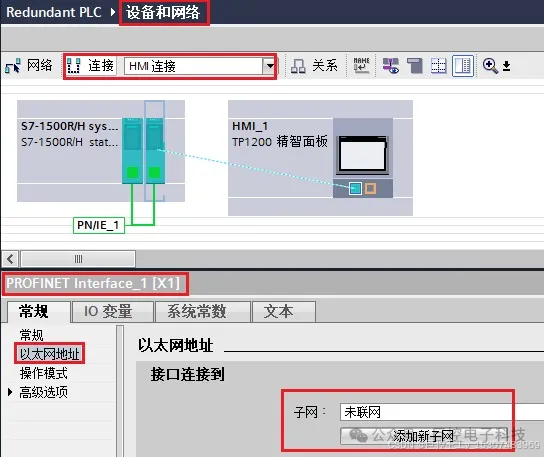

• 方法1：在“设备和网络”中点击左上角的“网络”，选择HMI设备的网口点击鼠标右键，在弹出的对话框中选择“分配到新子网”，选择子网确定即可。

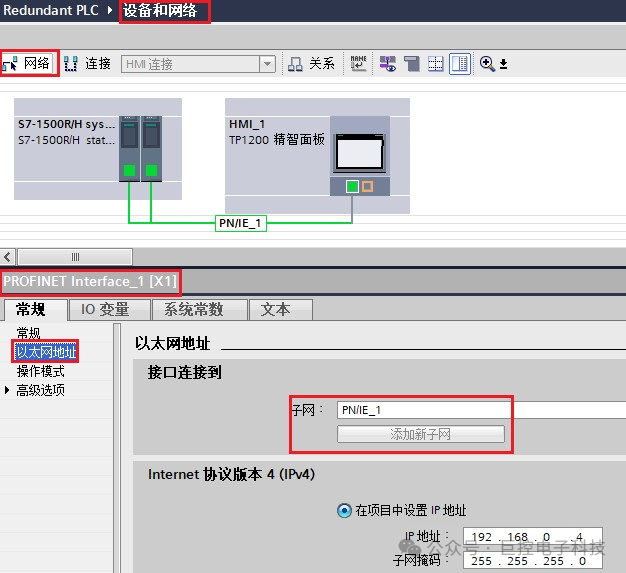

• 可以看到HMI和PLC已经连接到同一个PN/IE的子网。

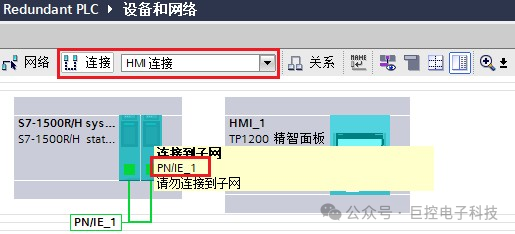

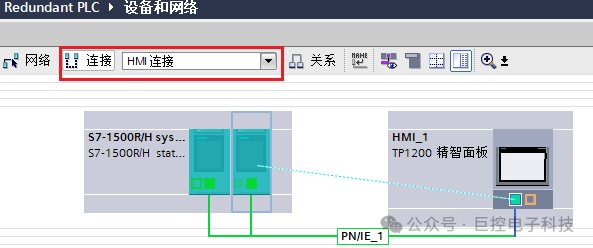

• 方法2：在“设备和网络”中点击“连接”，保持默认的“HMI连接”，按住鼠标左键从HMI设备的网络拖拽到PLC侧松手，在弹出的“连接到子网”对话框中选择PN/IE_1即可。

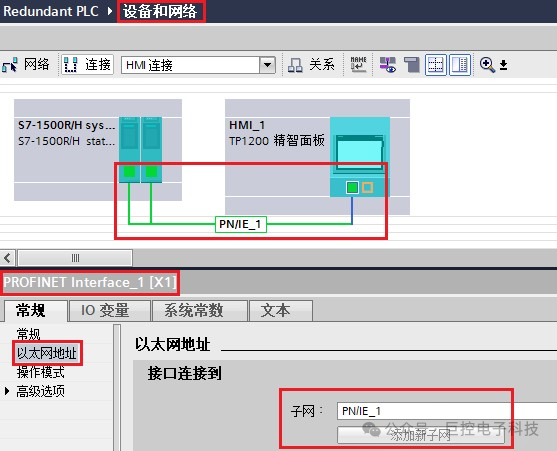

• 可以看到HMI和PLC已经连接到同一个PN/IE的子网。

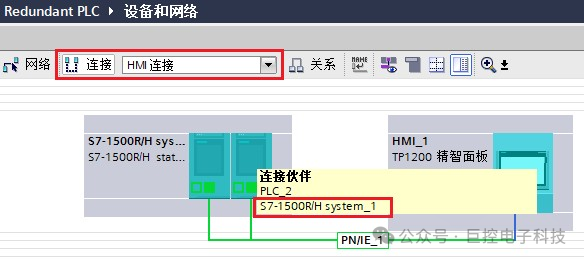

3. 在“设备和网络”中创建集成链接，点击左上角的“连接”，保持默认的“HMI连接”，按住鼠标左键从HMI设备的网口拖拽至PLC侧后松手，在弹出的“连接伙伴”对话框中选择S7-1500R/H system_1即可。

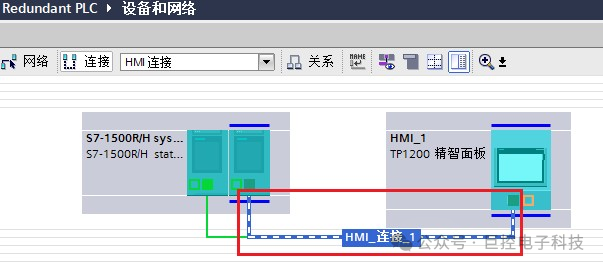

4. 可以看到HMI连接已经创建。

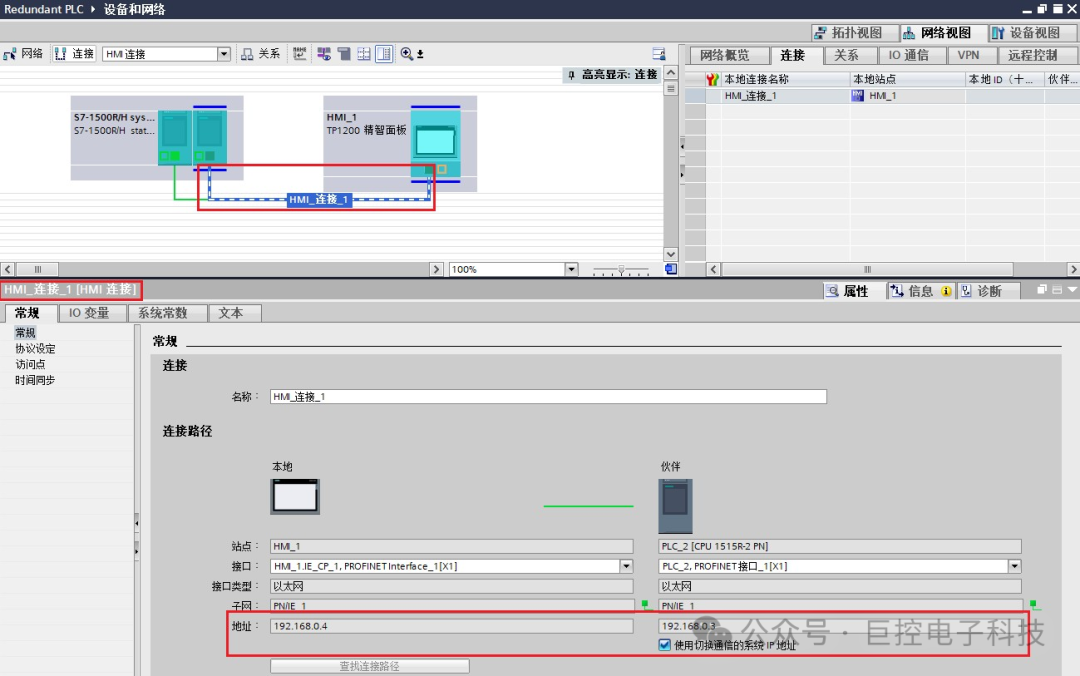

5. 点击HMI连接，在其属性中可以看到连接的具体信息。

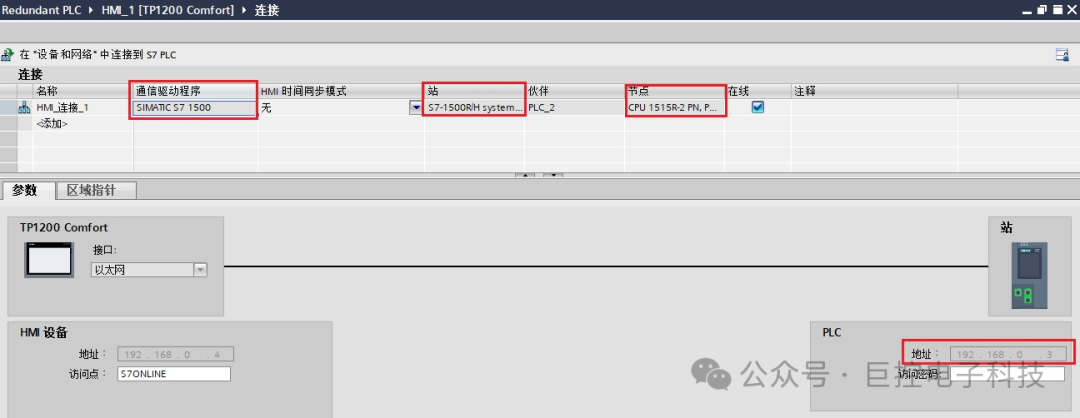

6. 也可以打开HMI项目下的‘连接“查看创建的HMI连接信息。
