1.简介
在组态项目过程中，“基本对象”中的“文本域”一般用于显示静态文本。然而，在一些特定环境中，需要文本域根据变量的值的不同显示不同的文本信息。对于文本域显示不同文本的组态，需要在文本域中组态“插入参数域”或者“插入文本列表域”。
2. 在文本域中组态参数域
2.1 组态变量
在触摸屏变量表中添加变量，文档中以Wstring类型的内部变量为例。实际组态时，可以选择内部变量，也可以选择外部变量，数据类型可以为任意数据类型（Array或者Struct数据类型只能选择其中的元素）。
2.2 插入参数域

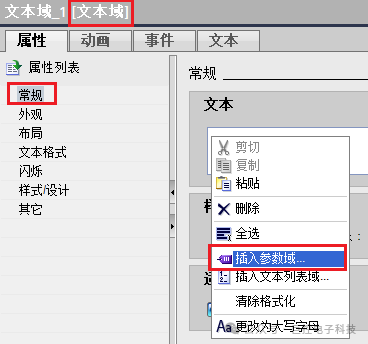

在“文本域”属性窗口中，找到常规属性。在常规属性文本输入框点击鼠标右键，在弹出菜单选择“插入参数域”。

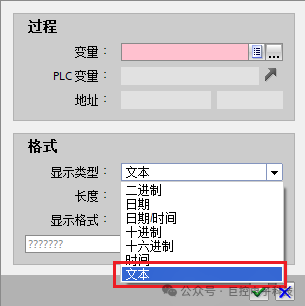

在弹出的参数域组态窗口中，需先根据变量数据类型选择对应的显示类型。在本例中选择显示类型为“文本”。

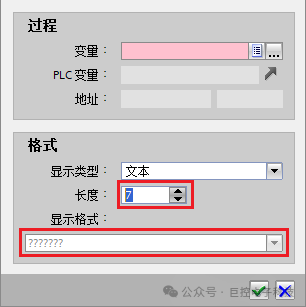

在参数域组态窗口中，输入长度以及确认显示格式。如果是数值类型的变量，则需选择显示格式。若显示格式不正确，则文本域将显示####。

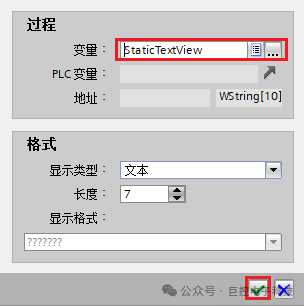

确认完显示类型、长度以及显示格式之后，即可选择变量。

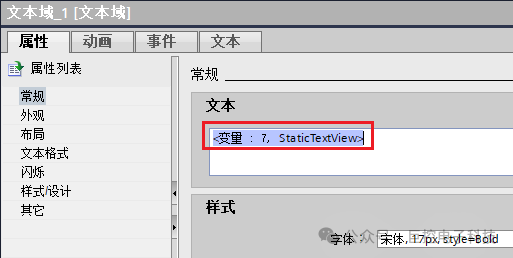

点击右下角的按钮确定组态，在文本域中组态参数域已完成。
3. 在文本域中组态文本列表域
3.1 组态文本列表

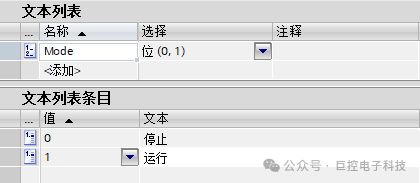

在文本列表中创建名称为“Mode”的文本列表，并设置选择模式为“位(0,1)”。在文本列表条目中添加两个条目，0值对应“停止”，1值对应“运行”。
3.2 插入文本列表域

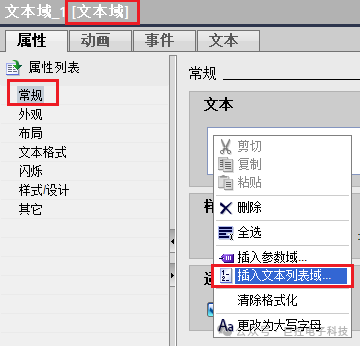

在“文本域”控件属性窗口中，找到常规属性。在常规属性文本输入框中点击鼠标右键，在弹出菜单选择“插入文本列表域”。

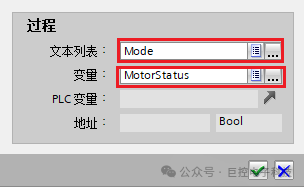

在弹出的文本列表域组态框中，选择文本列表以及变量。

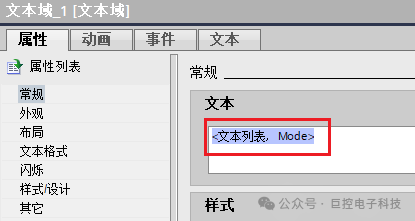

点击右下角按钮确定组态，在文本域中组态文本列表域已完成。
注意事项：
在组态“文本域”时，只有精智面板、二代移动面板以及 RT Advanced 项目才支持插入参数域以及文本列表域，二代精简面板以及精彩面板均不支持。
