要实现WinCC 组态异地远程监控 PLC，通常可以采取以下几种方式：
1. 云服务：将 PLC 数据上传至云服务器，然后在异地通过 WinCC 连接云服务器获取数据进行监控。
2. VPN（虚拟专用网络）技术：通过建立 VPN 连接，在公共网络上创建一个安全的私有网络通道，使得异地的计算机能够如同在本地局域网一样访问 PLC 所在的网络。
3. 端口映射：在 PLC 所在网络的路由器上进行端口映射，将 PLC 相关端口暴露到外网，然后在异地通过公网 IP 和映射的端口访问 PLC。
VPN方式需要和运营商租赁VPN专网，每年都需要缴纳年费，成本高，一般在安全要求非常高才使用。端口映射的方式配置复杂，而且公网IP经常会变换，非常不稳定，现在这种方式基本很少使用。使用云服务，配置简单快捷，通讯稳定可靠，没有后期运营费用，因此现在普遍采用这种方式。

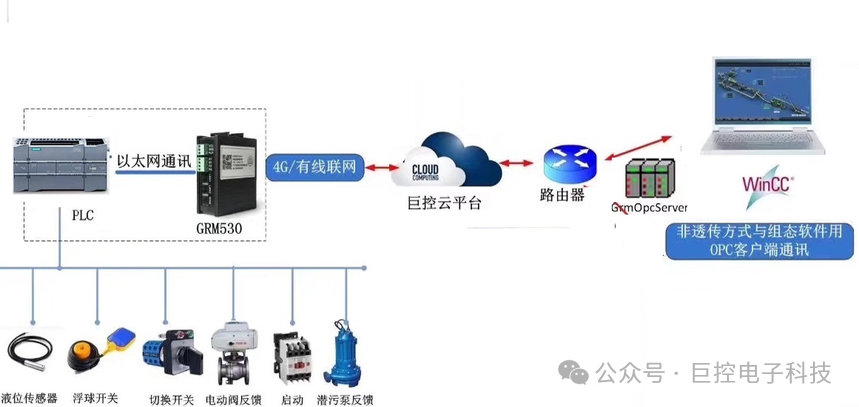

云服务的方式，是采用专用的远程模块+云服务器的架构。采购专用的PLC远程模块，模块厂家配套提供云服务器，一般是硬件的采购价格就包含了云服务器终身的使用费用，因此只需要一次性付费。
WinCC 组态异地远程监控 PLC采用云服务方式的原理介绍：

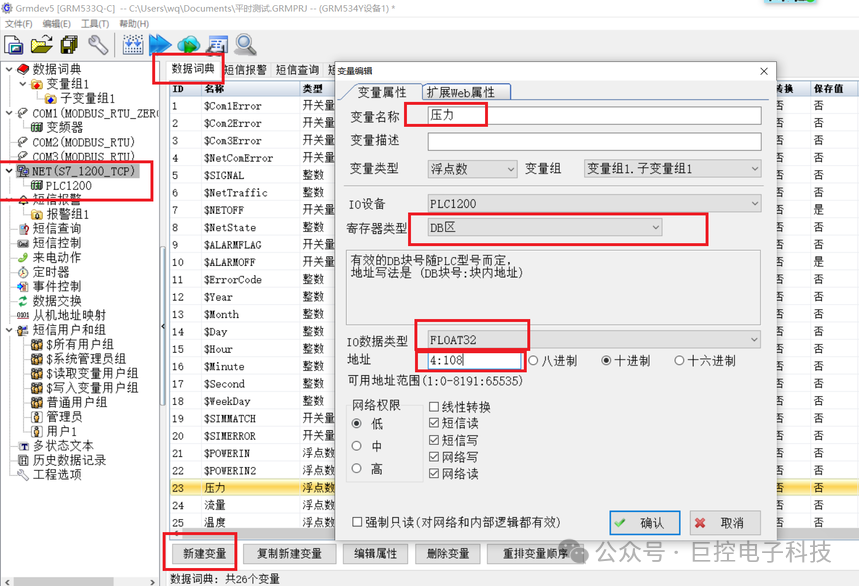

1：远程模块内置各种PLC通讯协议，这个和触摸屏一样，能做到通用，依据项目实际PLC型号，选择协议，采用变量映射PLC寄存器的方式，将PLC数据映射在远程模块的硬件系统里面。
2：厂家在云端做好云服务器，云服务器IP是固定，远程模块内置云服务器的IP访问地址，一旦远程模块联网，就会按照这个云服务器的IP寻址，发送通讯连接请求，云服务器收到请求后，就接受请求，并和硬件模块保持心跳包连接。每个模块都有一个独立的SN编号，因此服务器是能清楚识别每个模块的。
3：远程模块和服务器通讯对接上后，就会将PLC的映射的变量通讯到服务器上，在服务器形成对应的变量。

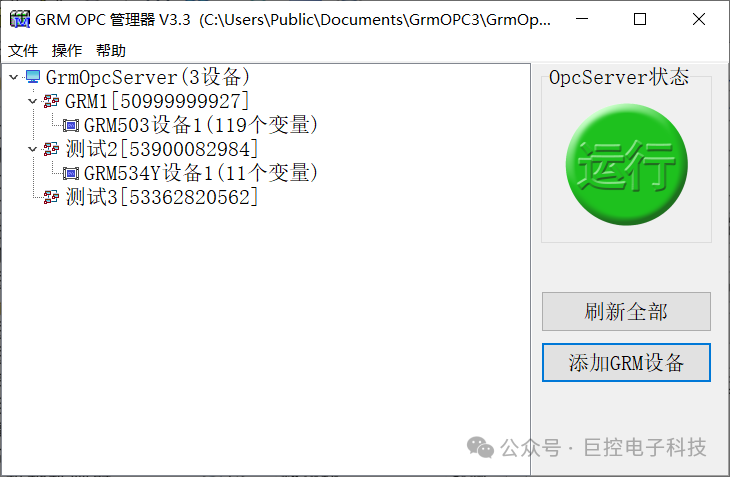

4：远程的wincc电脑上，安装远程模块配套提供的通讯软件，在通讯软件输入需要连接远程模块的SN编号，通讯软件也是自动通过网络连接服务器的，通讯软件连接上服务器后，会将需要访问模块的SN编号发送给服务器，服务器自动处理，将对应SN编号模块的变量同步到通讯软件上，通讯软件能同时连接多台远程模块。
5：通讯软件提供标准的OPC通讯协议给WINCC，WINCC通过OPC协议访问对应SN编号模块的变量，就能和前端对应的PLC建立通讯惯量。
广州巨控的远程通讯模块+云服务器架构的方案。WinCC 组态异地远程监控 PLC采用巨控的产品，方式配置简单，成本费用低，通讯稳定可靠，能同时支持监控上千台远程模块，支持数据点数可以高达30万个数据点数。
