我们前面通过H3C路由器介绍了IPsec和GRE搭配使用的两种常见配置方法：GRE over IPsec（GRE和IPsec搭配使用，到底是谁over谁？先看GRE over IPsec）和IPsec over GRE（GRE over IPsec，IPsec不服，要求IPsec over GRE）。

其中的over是在网络模型中的说法，比如说GRE over IPsec，就是GRE在IPsec之上，那在报文封装的时候就会先封装GRE，再封装IPsec，从报文结构上看起来就是IPsec封装在GRE封装之外，over前面的是内层报文封装，后面的才是外层封装，也是直接看到的报文结构。从效果上看就是用IPsec保护GRE隧道，说得不严谨一点，IPsec over GRE最终就是GRE封装格式的报文，GRE over IPsec就是IPsec封装格式的报文。

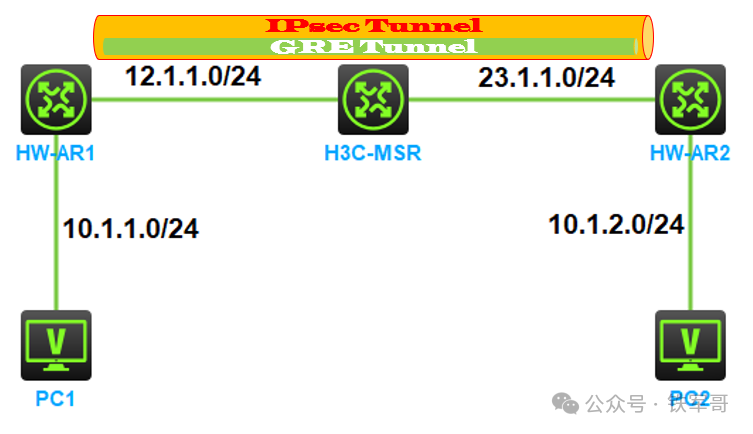

今天我们来简单学习一下华为AR1000V如何配置GRE over IPSec隧道，组网拓扑如下所示：

配置也很简单，相比于上次单独配置的IPsec（通过IKE协商方式建立IPSec隧道），只要把IPsec应用的接口调整为GRE隧道接口就可以了。

首先配置HW-AR1和HW-AR2之间的互通，再捎带着配一条GRE隧道。

HW-AR1

#
interface GigabitEthernet0/0/1
 ip address 12.1.1.1 255.255.255.0
#
interface Tunnel0/0/0
 ip address 10.13.1.1 255.255.255.0
 tunnel-protocol gre
 source 12.1.1.1
 destination 23.1.1.3
#
ip route-static 23.1.1.0 255.255.255.0 12.1.1.2

H3C-MSR

#
interface GigabitEthernet1/0
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet2/0
 ip address 23.1.1.2 255.255.255.0

HW-AR2

#
interface GigabitEthernet0/0/1
 ip address 23.1.1.3 255.255.255.0
#
interface Tunnel0/0/0
 ip address 10.13.1.3 255.255.255.0
 tunnel-protocol gre
 source 23.1.1.3
 destination 12.1.1.1
#
ip route-static 12.1.1.0 255.255.255.0 23.1.1.2

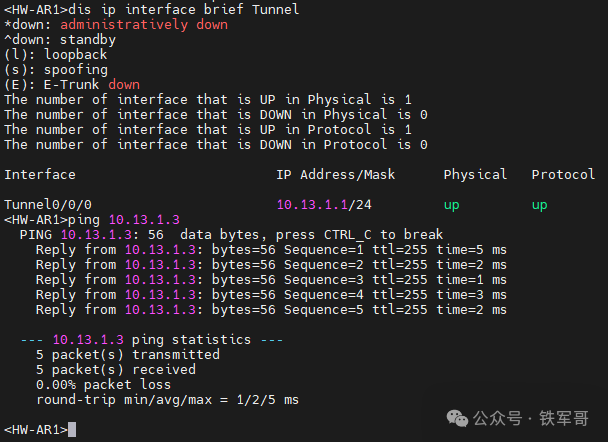

此时，HW-AR1和HW-AR2之间就可以使用GRE隧道接口地址互通了。

接下来，我们配置HW-AR1和HW-AR2采用IKE协商方式建立IPSec隧道。配置思路跟上次一样，需要通过ACL定义IPsec保护的数据流，配置IKE对等体，配置IPsec安全提议，再配置IPsec安全策略，只不过最后应用IPsec安全策略的接口变成了GRE隧道接口。

首先，我们在HW-AR1上配置IPsec保护数据流的ACL，配置不变。

#
acl number 3401
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

接下来，我们创建对应HW-AR2的IKE对等体，IKE安全提议使用默认配置。

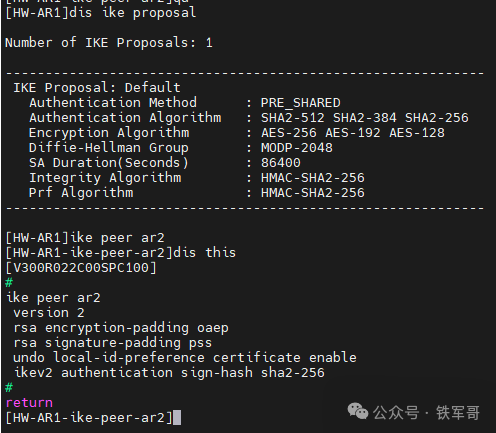

默认情况下，IKE版本使用IKEv2版本，我们修改IKE版本使用IKEv1；此时的对端IP地址可以不配置，也可以配置成对端的GRE隧道接口地址；再设置好PSK预共享密钥就行了。注意：预共享密钥需要满足一定的复杂度要求。

#
ike peer ar2
 version 1
 pre-shared-key cipher HwIPsec.2024
 remote-address 10.13.1.3

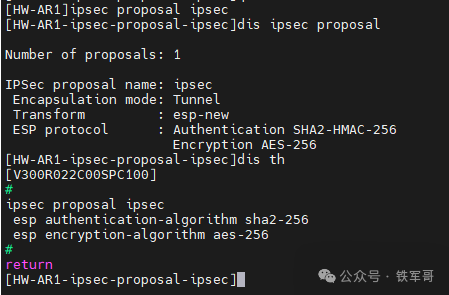

然后，我们配置IPsec安全提议，默认的加密方式为ESP，使用的认证算法为SHA2-256，加密算法为AES-256；我们可以按需进行调整。

#
ipsec proposal ipsec
 esp authentication-algorithm sha1
 esp encryption-algorithm aes-128

接下来，我们就可以创建使用IKE动态协商的安全策略了。

#
ipsec policy aripsec 10 isakmp
 security acl 3401
 ike-peer ar2
 proposal ipsec

最后，我们将创建好的IPsec安全策略应用到GRE隧道接口上。

#
interface Tunnel0/0/0
 ipsec policy aripsec

这次，我们必须要添加一条去往对端私网的明细路由，指定出接口为GRE隧道接口，或者指定下一跳IP地址为对端GRE隧道接口地址。

#
ip route-static 10.1.2.0 255.255.255.0 10.13.1.3

至此，HW-AR1的配置就结束了。我们参考以上配置，完成HW-AR2的配置，配置命令如下：

#
acl number 3402
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
#
ike peer ar1
 version 1
 pre-shared-key cipher HwIPsec.2024
 remote-address 10.13.1.1
#
ipsec proposal ipsec
 esp authentication-algorithm sha1
 esp encryption-algorithm aes-128
#
ipsec policy aripsec 10 isakmp
 security acl 3402
 ike-peer ar1
 proposal ipsec
#
interface GigabitEthernet0/0/1
 ipsec policy aripsec
#
ip route-static 10.1.1.0 255.255.255.0 10.13.1.1

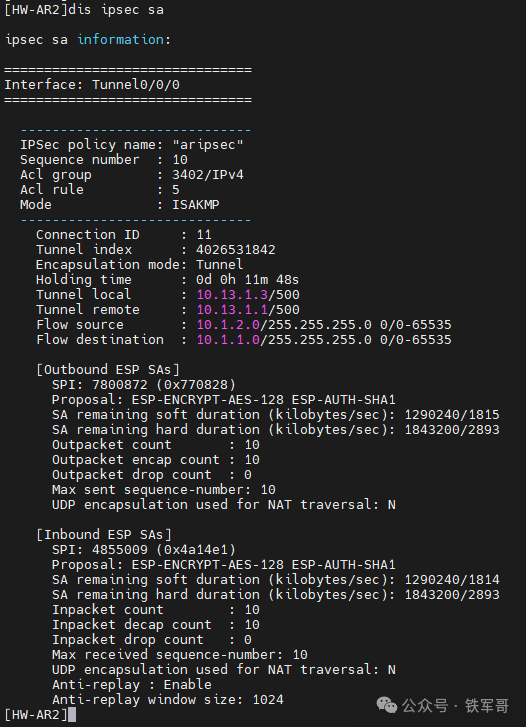

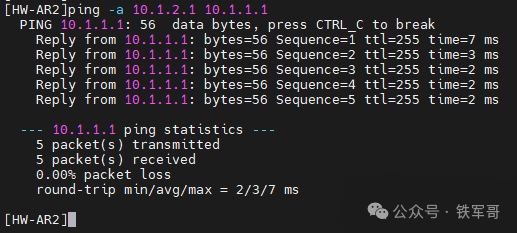

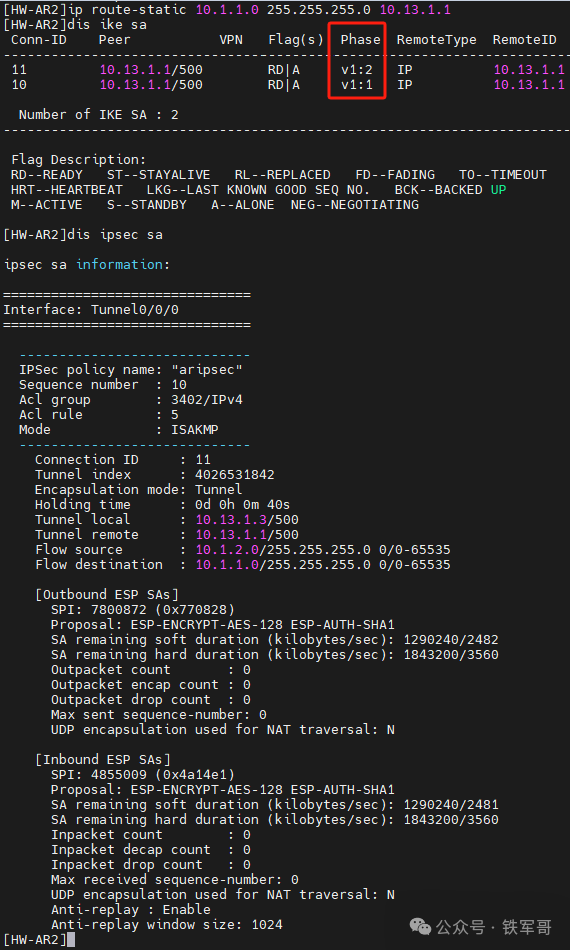

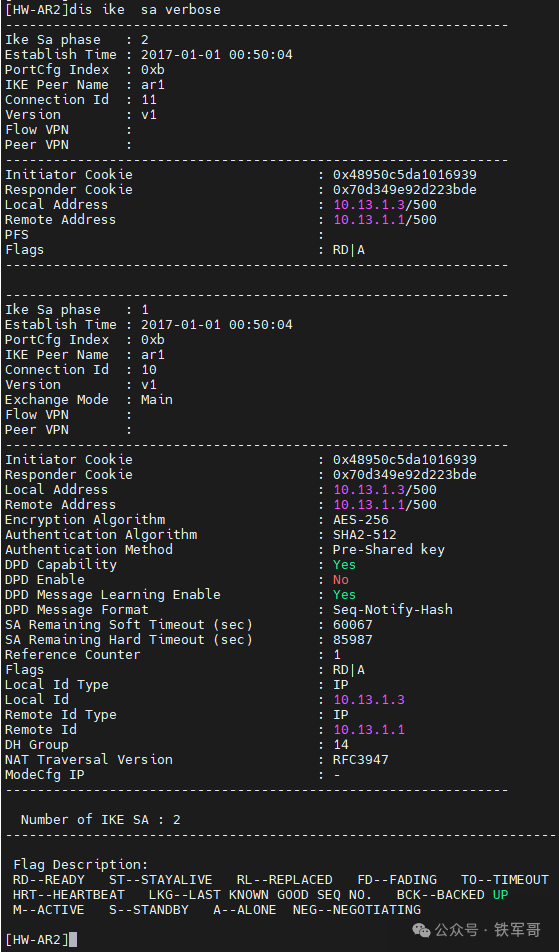

其实，配置完成之后，设备就自动发起了协商，协商成功之后直接就有IKE SA和IPsec SA了。
