K型热电偶分度表读取方法

目录

一、K型热电偶分度表

1.1 K型热电偶分度表

1.2 K型热电偶分度表如何看？

---

一、K型热电偶分度表

1.1 K型热电偶分度表

分度表获取来源：

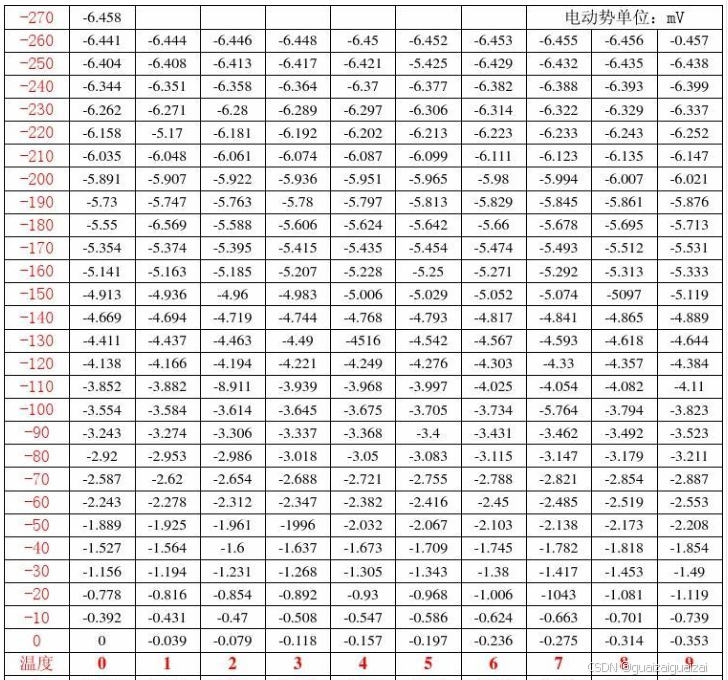

负温度：K分度热电偶数据表_word文档在线阅读与下载_无忧文档

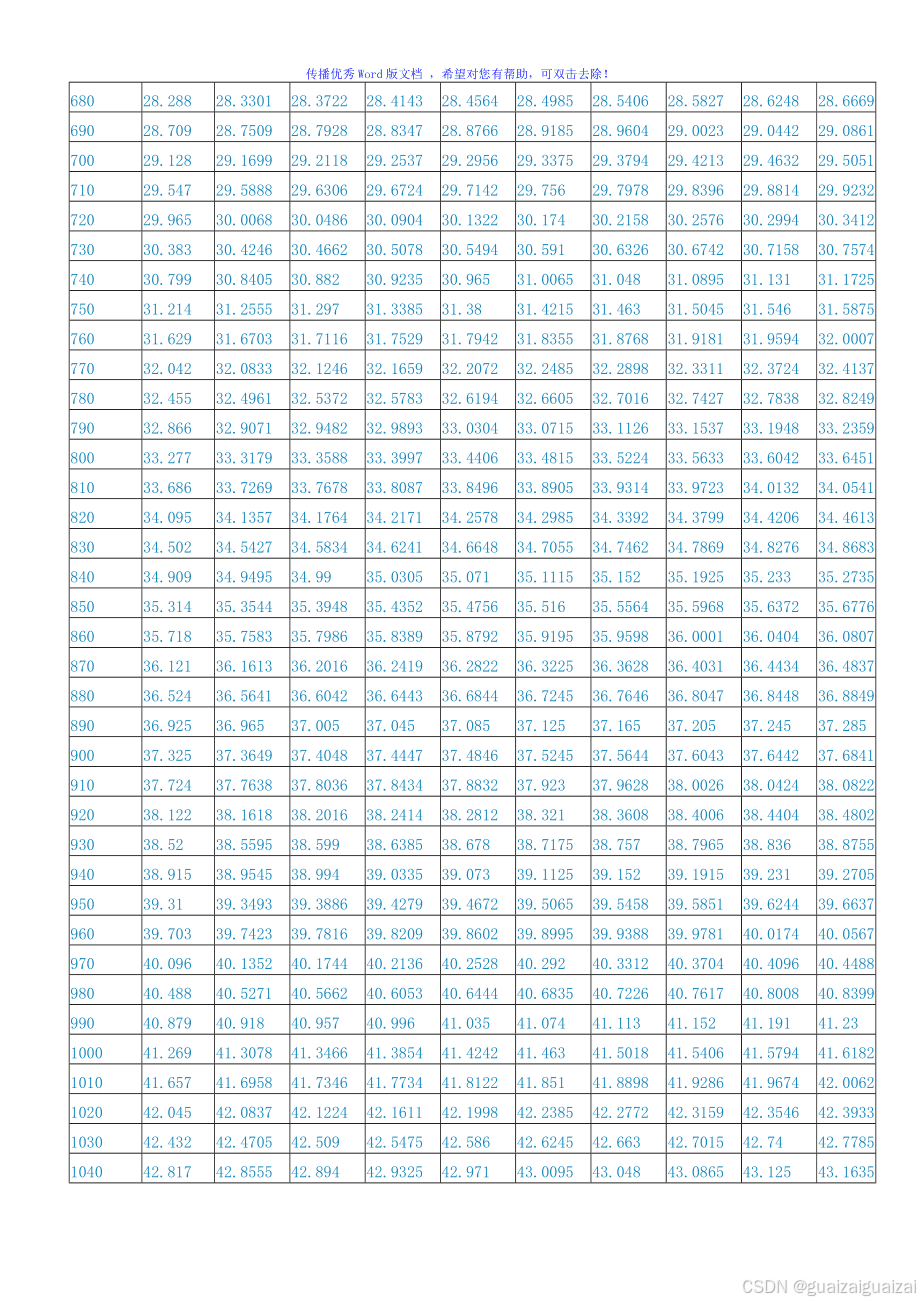

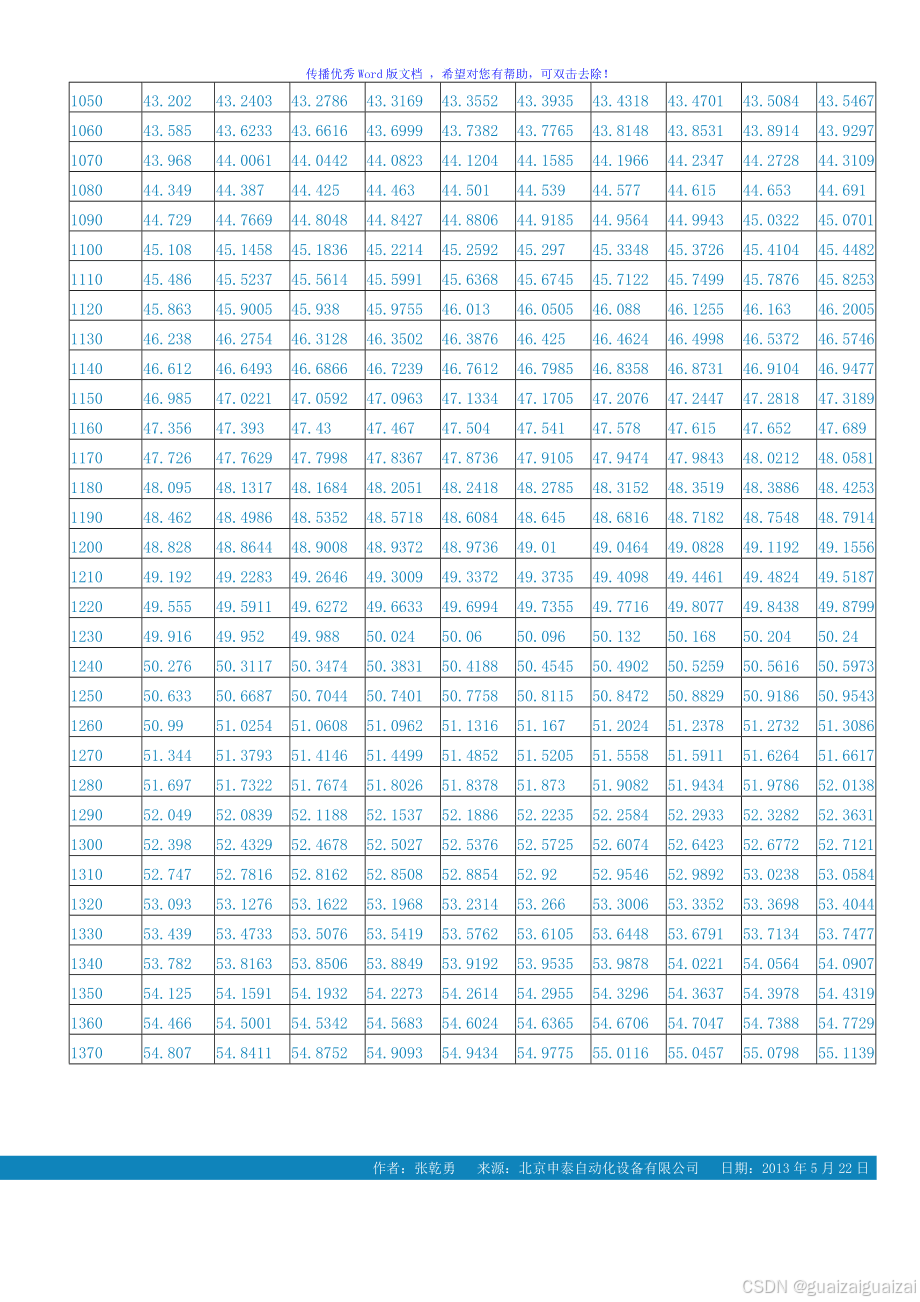

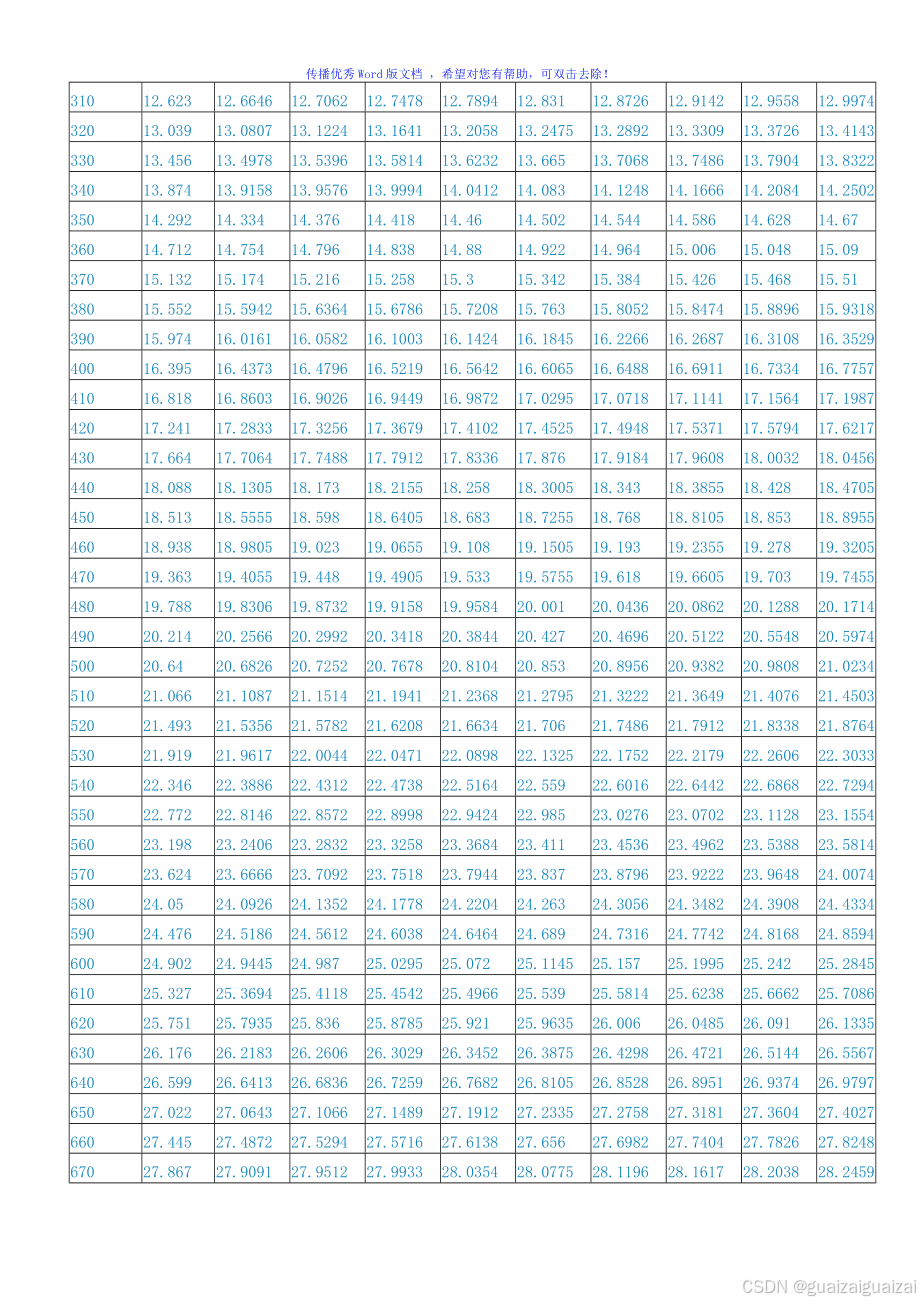

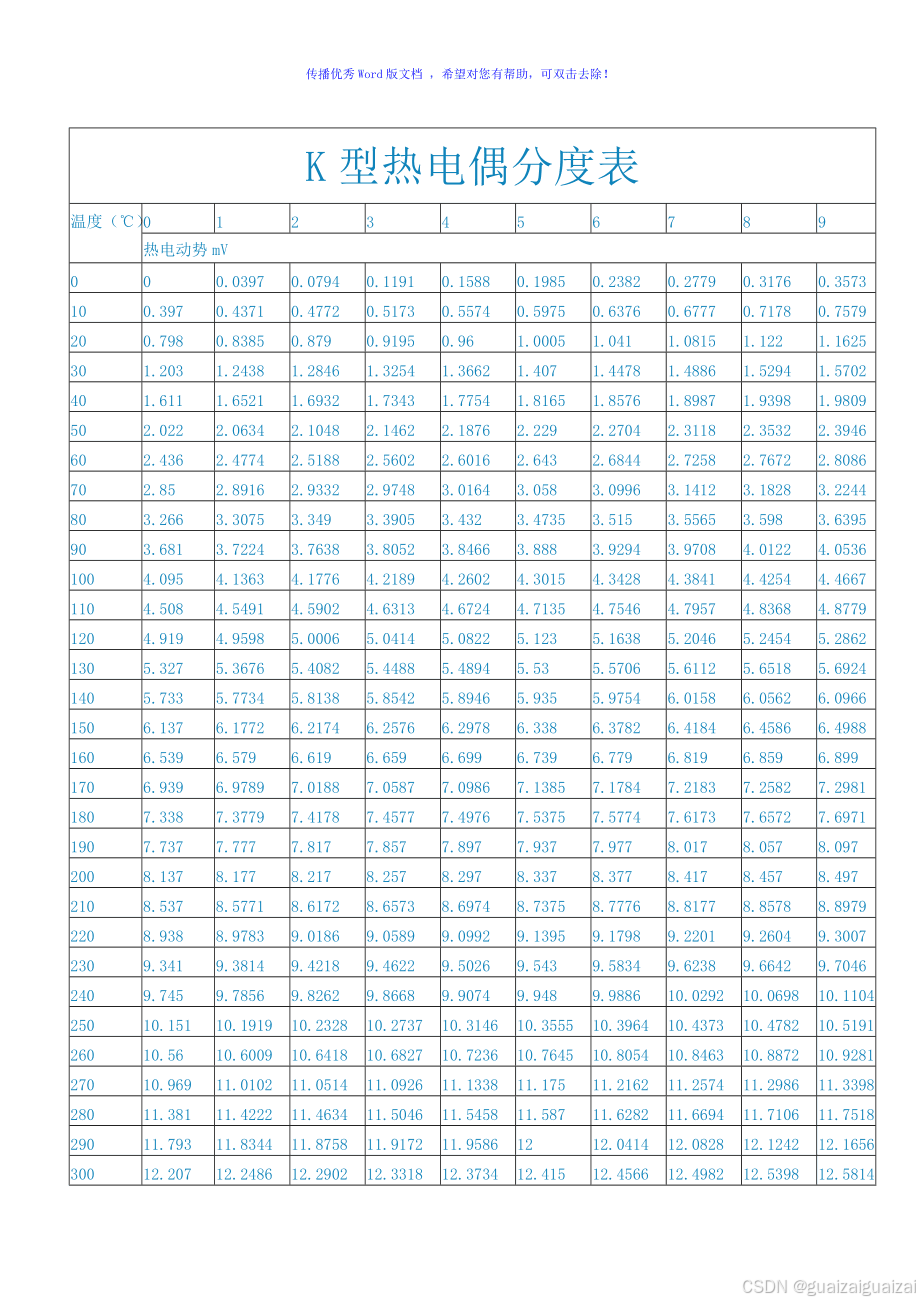

正温度：K型热电偶分度表Word版

注意：直接从热电偶的分度表查温度与热电势的关系时的约束条件是：冷端温度必须为0°C

1.2 K型热电偶分度表如何看？

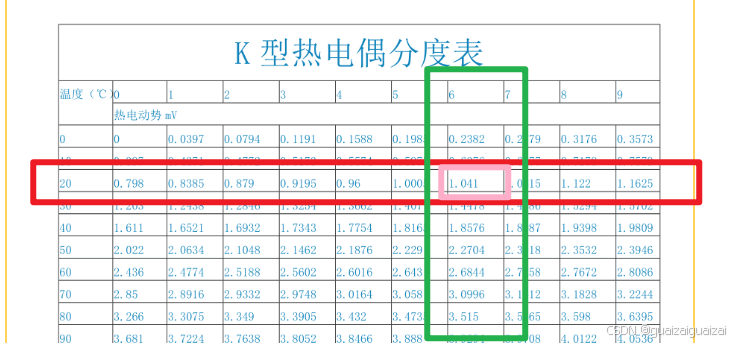

比如说查看26°C对应的电势差：

1. 从行中查找到20开头的行，

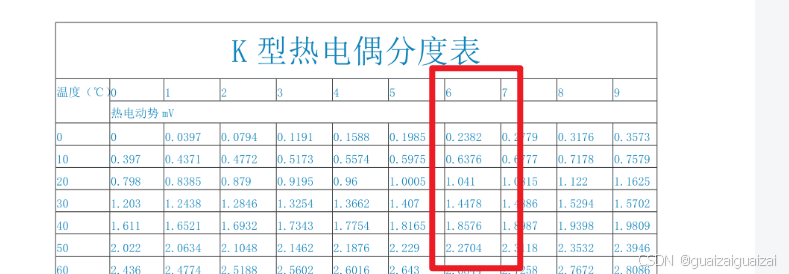

2. 从列中查找6开头的列

3. 行中20开头的行，和列中6开头的列，交汇的地方就是26°C对应的电势差，即1.041

同理，如果从电势差查找温度值，分别查找其行值和列值，将其相加即可。

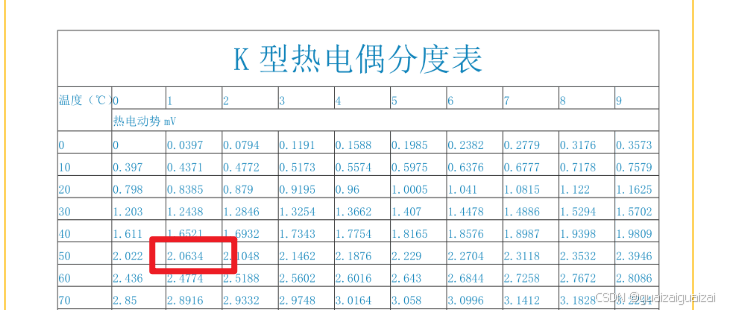

例如，读取K型热电偶的电势差为2.0634，问此时K型热电偶的温度是多少？

首先，查找表中2.0634所对应的位置在何处；

其次，看2.0634中对应的行值和列值分别是多少？读取出来行值为50，列值为1，则此时K型热电偶对应的温度值为51°C。
