本次做的是基于FPGA的电子密码锁设计，先描述一下所实现的功能：该密码锁使用6位十进制密码，密码由开发板上的独立按键输入，有四个按键，一个按键控制系统开始启动，一个控制密码的自增，一个控制密码的自减，另一个用于确认密码输入。由于6位密码是一位一位输入的，所以这个“确认”按键要按六次，每按一次，所输入的数字都会在数码管上显示，并且是左移显示（新输入的数字会占据最低位，旧数字总体左移一位），当密码输入完成后，会判断密码是否正确，如果正确，则绿灯亮。否则，绿灯不亮。（系统开始运行时，红灯亮，用于指示系统的工作）。系统默认的密码可以在代码中修改。

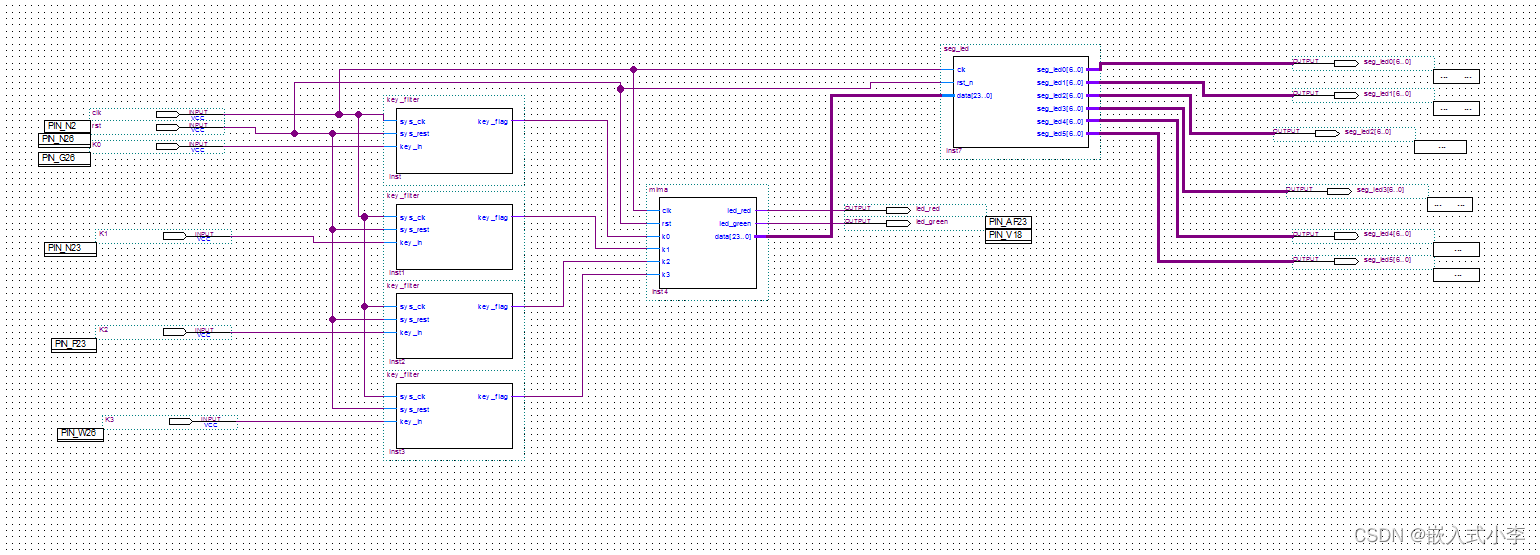

本次设计使用原理图输入方式，采用自顶层向下的设计思想。整体的原理图如下所示：

大致分为按键消抖模块、密码处理模块（核心控制逻辑）、数码管动态显示模块。接下来一一为大家介绍。

按键模块：

本次使用的独立按键实物图如下：

这种按键使用简单，但是有个缺点，就是抖动太大，再使用前要进行消抖处理。关于FPGA对按键进行消抖处理的原理，可以看我的这篇博客：

FPGA项目（3）--按键消抖_嵌入式小李的博客-CSDN博客FPGA按键消抖的原理https://blog.csdn.net/guangali/article/details/130674206?spm=1001.2014.3001.5501

数码管显示模块：

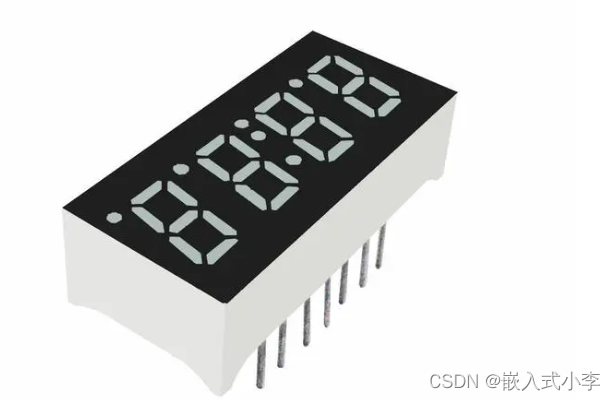

本次使用6位数码管，进行动态显示，将输入的密码时刻显示出来。数码管实物图如下：

本次使用的是共阳极数码管，关于FPGA驱动数码管的具体原理，也可以看我的这篇博客：

FPGA项目（5）--FPGA控制数码管动态显示的原理_fpga数码管显示实验原理_嵌入式小李的博客-CSDN博客FPGA驱动数码管的动态显示https://blog.csdn.net/guangali/article/details/130754726?spm=1001.2014.3001.5501

重点要讲的是输入密码和密码判断的逻辑控制。

首先要定义四个按键，用于控制系统的开始，密码的输入和确认等等。然后要定义两个LED输出，还要定义一个24位宽的输出量，用于将6位十进制密码输出到数码管显示模块进行显示。复位的时候让所有变量都清0，只有当按下开始按键时，系统才开始工作。接下来，结合代码来讲解设计的思路：

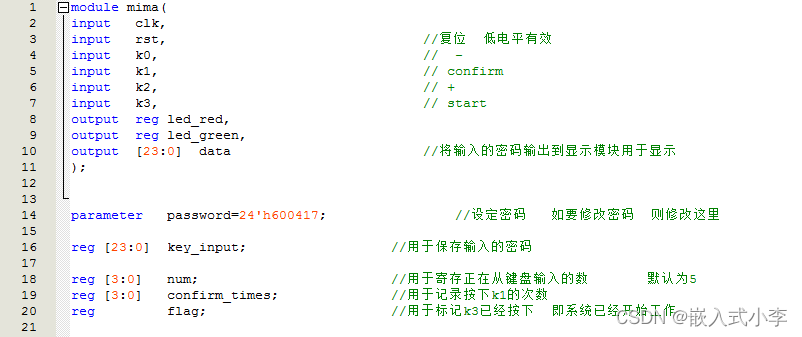

Password用于保存初始密码，如果要修改密码，就修改这里。

Key_input用于保存实时输出的密码，例如第一次输入1，这个量就应该是等于24’d000_001，再输入一次2，它就等于24’d000_012，

再把这个变量传入到数码管模块进行显示，就能达到实时显示输入密码的效果。

Num是保存每一次输入的密码，默认值为5.例如第一次输入密码时，num=5，当按下密码自增键（k2时），num=6，再按一次k2，num=7,如果此时按下确认键（k1），那么num的值就会保存到key_input中，表示这是一次有效的密码输入，同时num返回到复位值5。

Confi_times用于保存按下确认按键的次数，如果按下确认按键6次，那么说明密码已经全部输入完成了，此时要进行密码核对，如果密码正确，就亮绿灯。

Flag按键用于标志系统开始运行，当开始键按下（k3），flag就置1，当flag被置1时，系统才开始运行，否则不运行。

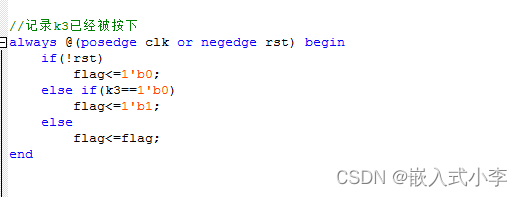

Flag相关代码如下：

这部分代码全部给出：

module mima(
input	clk,
input	rst,								//复位  低电平有效
input	k0,									//	-
input	k1,									// confirm
input	k2,									// +
input	k3,									// start
output	reg	led_red,
output	reg	led_green,
output	[23:0]	data						//将输入的密码输出到显示模块用于显示
);


parameter	password=24'h600417;				//设定密码   如要修改密码  则修改这里

reg [23:0]	key_input;					//用于保存输入的密码

reg [3:0]	num;						//用于寄存正在从键盘输入的数		默认为5
reg [3:0]	confirm_times;				//用于记录按下k1的次数
reg			flag;						//用于标记k3已经按下  即系统已经开始工作


//记录k3已经被按下
always @(posedge clk or negedge rst) begin
	if(!rst)
		flag<=1'b0;
	else if(k3==1'b0)
		flag<=1'b1;
	else
		flag<=flag;
end




//控制密码的输入  判断密码是否正确
always @(posedge clk or negedge rst) begin
	if(!rst)
		begin
		led_green<=1'b0;
		led_red<=1'b0;
		key_input<=24'd0;
		confirm_times<=4'd0;
		num<=4'd5;					//默认为5
		end
	else if(flag==1'b1)				//如果系统已经开始工作
		begin
		key_input[3:0]<=num;
		led_red<=1'b1;				//系统开启时  红灯亮
		if(k2==1'b0)
			num<=num+4'd1;
		else if(k0==1'b0)
			num<=num-4'd1;
		else if(k1==1'b0)
			begin
			if(confirm_times>=4'd5)				//如果按了6次k1  说明密码全部输入完毕  此时判断密码是否正确
				begin
				confirm_times<=4'd0;			//清0   以便下一次输入密码
				if(key_input==password)			//密码正确
					led_green<=1'b1;				//绿灯亮
				else
					led_green<=1'b0;
				end
			else	//按下k1次数不满6次  说明密码没有输入完  则继续输入
				begin
				confirm_times<=confirm_times+4'd1;
				key_input<=key_input<<4;			//一个十进制数占了四位  所以左移四位看起来就是十进制数左移了一位
				num<=4'd5;							//num恢复为默认值
				end
			end
		end
	else
		begin
		led_green<=led_green;
		led_red<=led_red;
		key_input<=key_input;
		confirm_times<=confirm_times;
		num<=num;
		end
end


//数据输出
assign data=key_input;

endmodule

相信大家通过我上面的讲解以及代码里面的注释，能够弄懂这个设计！
