stm32项目(12)——基于stm32f407zgt6的频率计设计

1.项目功能

        配置stm32自带的定时器,以一定的周期产生中断,在中断服务函数里面,对某个IO口进行取反,这样就在该管脚上产生了一定频率的方波(频率可以用按键调节)。然后再使用stm32的捕获功能,对产生的方波进行测量,可以得到它的高电平时间,就推算出了周期,进而得出频率!

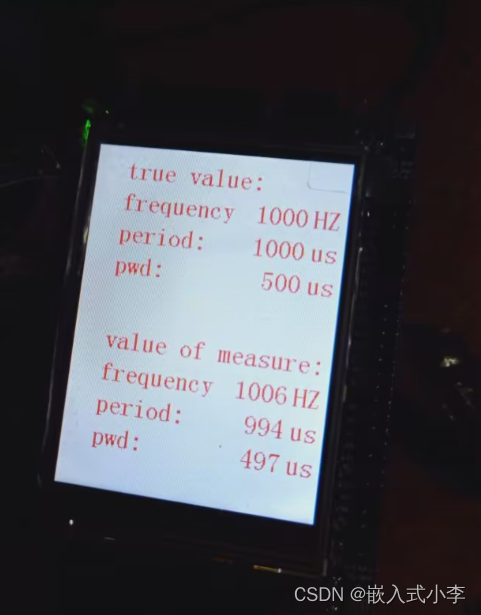

        频率设定值,和频率测量值都能在LCD屏幕上显示。实物图如下所示:

2. 发展前景

随着现代电子技术的不断发展,单片机频率计的应用范围也在不断扩大,未来的发展前景是非常广阔的。以下是一些可能的发展趋势:

1. 更高的精度和稳定性:由于一些应用场合对频率计的精度和稳定性要求更高,因此,未来的单片机频率计可能会使用更高精度的时钟、更高精度的测量方法和更高质量的器件,以提供更准确、更稳定的测量结果。

2. 更高的采样率:由于一些应用场合需要更高的频率测量精度,未来的单片机频率计可能会提供更高的采样率和更高的计数分辨率。

3. 更多的功能:除了基本的频率测量功能外,未来的单片机频率计可能还会提供更多的功能,例如波形分析、频谱分析等,以满足不同场合的需求。

4. 更广泛的应用:单片机频率计可以广泛应用于各种领域,如无线通信、自动化控制、仪器仪表、航空航天、医疗设备等。随着技术的不断进步,单片机频率计在这些领域的应用也将不断拓展。

总之,单片机频率计作为一种集成度高、功能强大、成本低廉的测量工具,未来的发展前景非常广阔。

3.研究意义

STM32单片机频率计作为一种常见的数字转换和测量设备,具有很多研究意义,如下:

1. 提高计时测量精度和准确度:单片机频率计采用数字计数器进行计数,可以最大限度地消除数字转换误差和模拟电路中信号漂移的影响,从而提高测量精度和准确度。

2. 研究单片机计数器计数模式:单片机计数器有很多计数模式,不同的模式可以满足不同测量需求。研究这些模式的特点和应用,可以更好地发挥单片机计数器的优势。

3. 探究计算频率和周期的算法:单片机可以通过计算脉冲数量和时间间隔,计算出输入信号的频率和周期。研究相应的运算法则和算法,可以提高测量的速度和准确度。

4. 探索单片机处理信号的能力:单片机可以通过各种算法和处理方法,提取出输入信号的很多特征。通过深入研究其处理信号的能力,可以进一步发掘单片机在信号处理方面的潜力。

5. 集成单片机测量系统:单片机频率计可以集成到测量系统中,用于对不同信号的测量和处理。研究单片机频率计在系统级集成中的应用,可以提高整个测量系统的智能化和自动化程度。

综上所述,STM32单片机频率计的研究意义非常重大,有助于提高测量精度和准确度,发现新的处理信号方法,集成测量系统等,为计量仪器行业的发展做出贡献。

4.项目源码

基于stm32f407的频率计设计资源-CSDN文库icon-default.png?t=N7T8https://download.csdn.net/download/guangali/88628630

#include "counter.h" #include "stdio.h" #include "usart.h" /*********************************************************************************************** //上升沿捕获 ************************************************************************************************/ TIM_ICInitTypeDef TIM3_ICInitStructure; void TIM3_counter_Init(u16 arr,u16 psc) { GPIO_InitTypeDef GPIO_InitStructure; TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; NVIC_InitTypeDef NVIC_InitStructure; RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //使能TIM5时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能GPIOA时钟 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7; //PA7 清除之前设置 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //PA7 浮空输入 GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_ResetBits(GPIOA,GPIO_Pin_7); //PA7 下拉 //初始化定时器5 TIM5 TIM_TimeBaseStructure.TIM_Period = arr; //设定计数器自动重装值 TIM_TimeBaseStructure.TIM_Prescaler =psc; //预分频器 TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式 TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位 //初始化TIM5输入捕获参数 TIM3_ICInitStructure.TIM_Channel = TIM_Channel_2; // 选择输入端 IC1映射到TI1上 TIM3_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; //上升沿捕获 TIM3_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; //映射到TI1上 TIM3_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; //配置输入分频,不分频 TIM3_ICInitStructure.TIM_ICFilter = 0x00; //IC1F=0000 配置输入滤波器 不滤波 TIM_ICInit(TIM3, &TIM3_ICInitStructure);
### 实现STM32F407ZGT6对方波信号频率的测量 为了使用STM32F407ZGT6微控制器实现方波信号的频率测量,可以通过配置其内置的定时器来完成这一任务。以下是具体的实现方法: #### 定时器配置 STM32F407ZGT6提供了多个高级和通用定时器,这些定时器支持输入捕获功能,可用于精确测量外部信号的时间特性。通过设置定时器的工作模式为**输入捕获模式**,可以记录方波信号的上升沿或下降沿时刻,并计算两次触发之间的时间间隔。 在实际应用中,可以选择TIM2至TIM5中的任意一个通用定时器作为输入捕获单元[^1]。例如,假设我们选择了TIM2,则需要执行以下操作: - **使能时钟**:开启TIM2及其关联GPIO端口的时钟。 - **配置GPIO引脚**:将接收方波信号的GPIO引脚配置为复用输入模式,并将其映射到TIM2通道之一(如CH1)。 - **设定工作模式**:将TIM2配置为输入捕获模式,选择边沿触发方式(上升沿、下降沿或者双边沿),以便捕捉方波信号的变化点。 ```c // 初始化 TIM2 输入捕获模式 void TIM2_InputCapture_Init(void) { __HAL_RCC_TIM2_CLK_ENABLE(); // 使能 TIM2 的时钟 GPIO_InitTypeDef GPIO_InitStruct = {0}; __HAL_RCC_GPIOA_CLK_ENABLE(); // 假设 PA0 连接到 TIM2_CH1 GPIO_InitStruct.Pin = GPIO_PIN_0; GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; // 复用推挽输出 GPIO_InitStruct.Pull = GPIO_PULLUP; // 上拉输入 GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); TIM_HandleTypeDef htim2; htim2.Instance = TIM2; htim2.Init.Prescaler = 8399; // 设置预分频系数 (系统时钟为84MHz) htim2.Init.CounterMode = TIM_COUNTERMODE_UP; htim2.Init.Period = 65535; // 自动重装载值 htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; HAL_TIM_IC_ConfigChannel(&htim2, &sConfigIC, TIM_CHANNEL_1); // 配置 IC1 为输入捕获 } ``` #### 中断处理程序 当定时器检测到指定的边沿事件时会触发一次中断请求,在对应的中断服务函数(ISR)里读取当前计数值并保存下来用于后续运算。利用两个连续采样值得差即可求得脉宽T_high 或者 T_low ,再进一步换算成周期T 和频率 f=1/T 。 ```c uint32_t capture_value_prev = 0; uint32_t capture_value_curr = 0; void TIM2_IRQHandler(void){ if (__HAL_TIM_GET_FLAG(&htim2, TIM_IT_CC1)) { // 判断是否由 CH1 引发的中断 __HAL_TIM_CLEAR_IT(&htim2, TIM_IT_CC1); capture_value_curr = __HAL_TIM_GetCounter(&htim2); // 获取当前计数寄存器值 uint32_t pulse_width = capture_value_curr - capture_value_prev; float frequency = SystemCoreClock / ((float)pulse_width * (htim2.Init.Prescaler + 1)); printf("Measured Frequency: %.2f Hz\n", frequency); capture_value_prev = capture_value_curr; // 更新前次捕获值 } } ``` 以上代码片段展示了如何初始化定时器以及编写相应的中断服务例程来进行方波频率测定过程[^2]。 #### 提升精度与扩展功能 对于更高精度的要求,还可以考虑采用更复杂的算法比如锁相环(PLL),或是借助于其他专用芯片配合MCU共同完成精密测频任务;另外如果希望增加更多实用的功能则可以根据需求加入诸如FFT变换后的频谱展示等功能模块][^[^34]。 ---
