光源，1064nm,高斯光，9mm直径

锥透镜：THORLABS，AX255-C（官网有zemax文件）

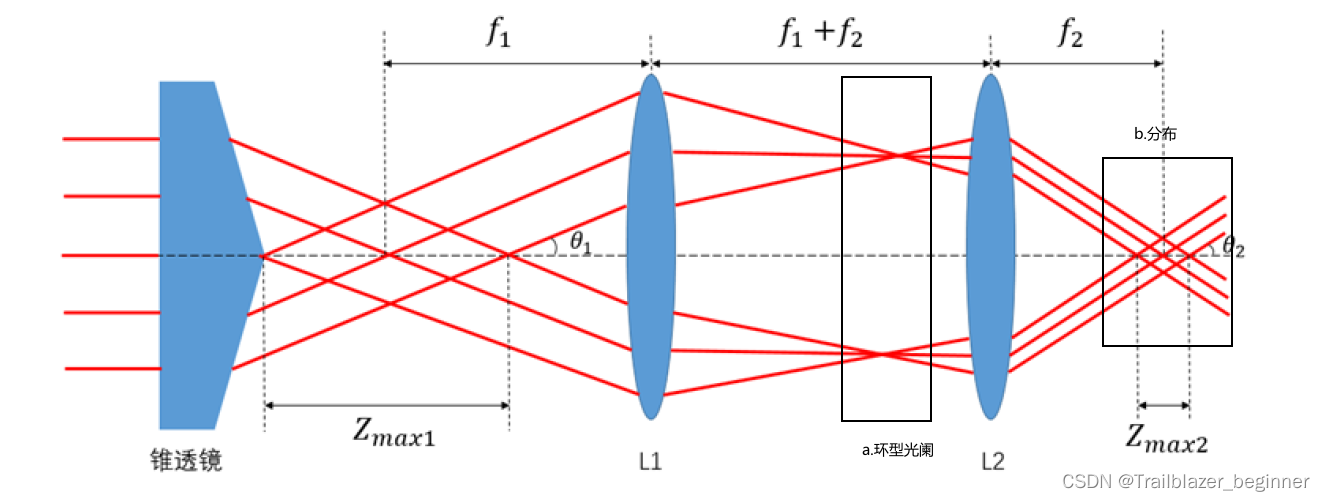

Zmax1取边缘光线追迹位置：133.717

L1取f1=100mm，使用Edmund官网#45274平凸透镜（官网有zemax文件）

在L1后100mm处设置了stop

在stop后25.4mm处设置L2

L2取f2=100mm，使用Edmund官网#49842平凸透镜（官网有zemax文件）

在L2后25.4mm处取截面光场分布，步骤为：
