联合变换相关器摄远物镜光学设计

联合变换相关器摄远物镜光学设计

联合变换相关器工作原理

随着科学技术的飞速发展，光学相关探测器件由最初的匹配滤波器发展到今天的联合变换相关器，联合变换相关器与范得耳-卢格特相关器相比，具有灵活性好、识别精度高等特点，所以在军事领域的目标探测和制导方面都起到了不可忽视的作用。
联合变换相关器探测的基本原理是应用衍射原理和光学透镜的傅里叶变换功能来完成输入图像的合成傅里叶换。首先，将参考图像与目标图像同时输入电寻址液晶，在第一个傅里叶变换平面上用 CCD记录联合变换功率谱。联合变换功率谱再经第二次傅里叶变换后，获得一对相关输出，从而得到实际探测物体的位置。设准直的相干单位振幅光入射到物体 o(x, y)上，物体和参考图像被读入第一块电寻址液晶。联合变换功率谱由平方律探测器 CCD 接收并输入到计算机再反馈到第二块电寻址液晶，在经过第二次傅里叶变换，获得一对相关输出，实现相关探测。该方法不仅识别速度快，而且具有较高的探测精度。具体过程如下：

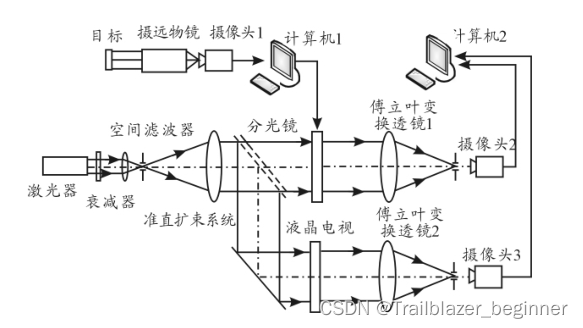

图1中，系统的光源为氩离子激光器，光源发出的光经过衰减器、空间滤波器以及准直透镜最后成为准直扩束的平行光。半反半透镜把一束平行光分成两路光束，一路用于得到联合变换功率谱，另一路用于获得相关图。用于得到联合变换功率谱的一路光束把参考图像和目标图像同时输入到电寻址液晶EALCD中，其中参考图像是提前储存在电脑中的，而目标图像则是经过CCD1实时摄取的。平方律探测器CCD2对经由傅里叶变换透镜FTL后的联合图像进行探测，得到o(x,y)和参考图像r(x,y) 的联合变换功率谱。用于获得相关图的另一路光束，
