电源学习-DCDC电源分类

前提说明：本文的知识主要来自B站up主：唐老师讲电赛 （已通过私信和老师沟通）。本文只是记录一下学习的过程，如果您在观看过程中有任何不懂的地方，欢迎评论或者移步老师的原版视频，原版视频的链接po在下面。

唐老师讲电赛原版视频传送门

文章目录

1 DCDC电源分类

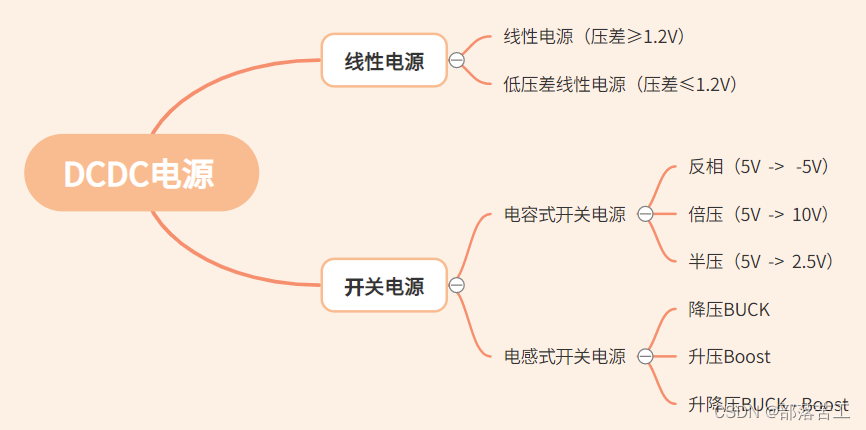

常用分类如下图所示：
主要是线性电源和开关电源。即常说的LDO与DCDC

DCDC分类

2 厂家分类

TI 南芯（国产） ADI MPS 等

2 线性电源

2.1 压降

VIn > VOUT + VDropOut
输入电压要大于输出电源及压降之和
例子 7805的输出为5V,压降最小2.5V左右，因此7805的输入至少要大于7.5V，如果不及7.5V，则输出电压到不了5V
LM317 压降3V

2.2 压降原理

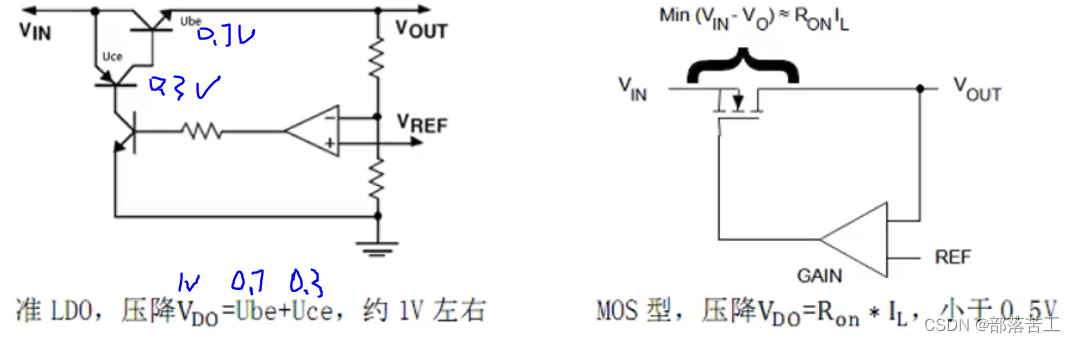

线性电源的压降不同主要是因为内部的功率管不同造成的，功率管主要有双极型（NPN和PNP）和mos型(N沟道和P沟道，注意此时压差和IO成正比)两种。

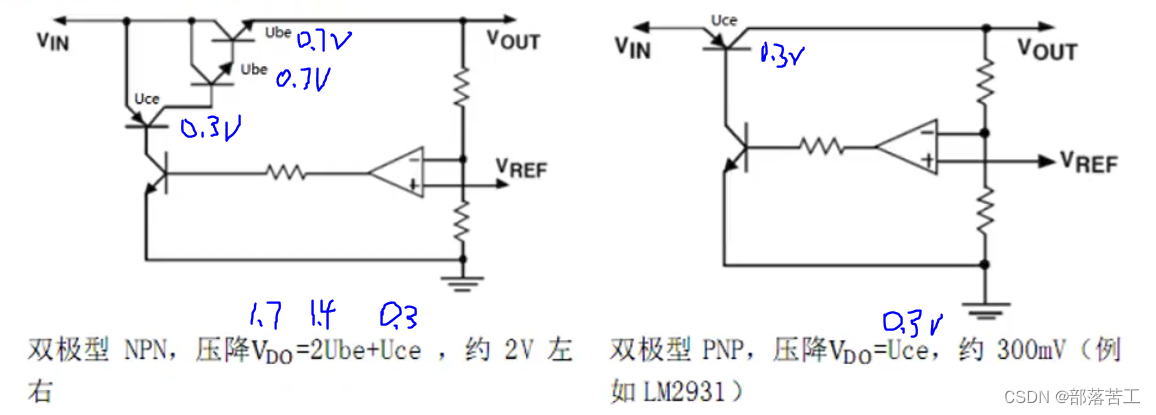

双极性

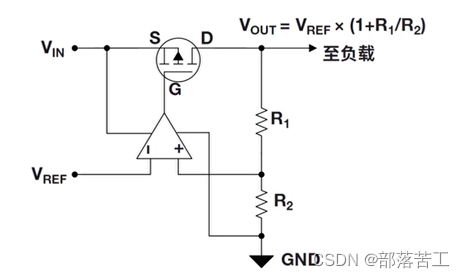

LDO与NMos
在这里插入图片描述

2.3 线性电源参数

2.3.1 线性电源参数

  • VI：输入电压
  • VO：输出电压
  • Vdrop：压降
  • IO：输出电流
  • 噪声：电压噪声
  • Iq：静态电流(主要是微电力应用，如仅靠单一电池维持长时间的产品电力)

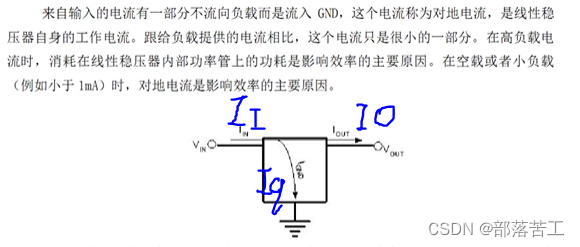

    Iq说明

II+Iq=IO,如果高负载电流时，Iq影响较小，可以忽略不记，线性电源的主要功率影响时（VO-VI）*IO(此时IO≈II)，所以发热较大，效率约等于(VO)/(VI)
Iq在LDO空载或者小负载和空载时是LDO消耗的主要原因

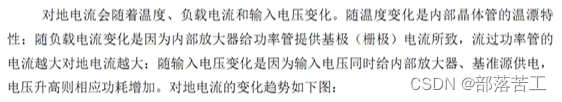

对地电流的影响因素

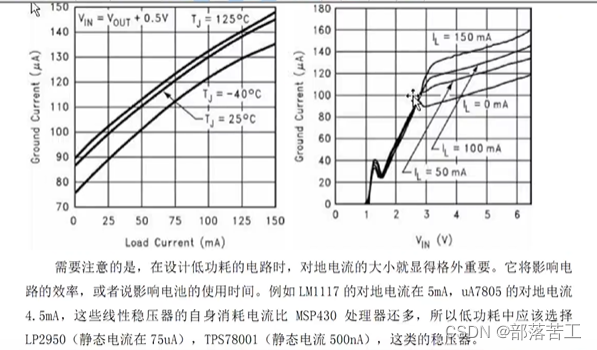

对地电流的影响因素

2.3.2 线性电源效率一定比开关电源低吗？

如果： 电源效率=(VO)/(VI)

那么不一定，在无线充电中采用LDO通过改变发射端频率产生谐振，输入输出保持压差不大，线性电源的效率可以变得很高。

2.3.3 线性电源可以并联吗？

不能，除了一款芯片LT3080。

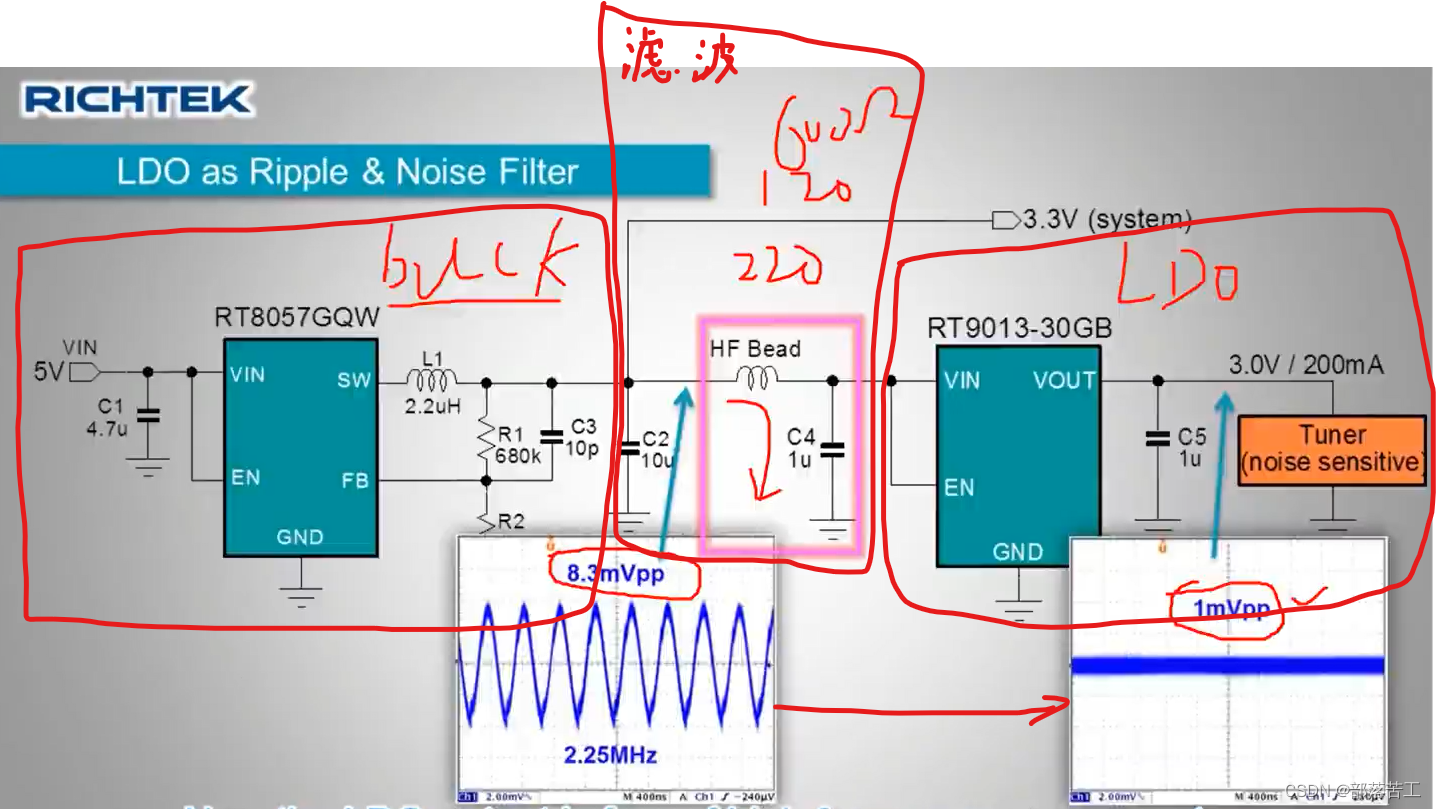

2.4 Buck电路+滤波+LDO

Buck电路+滤波+LDO

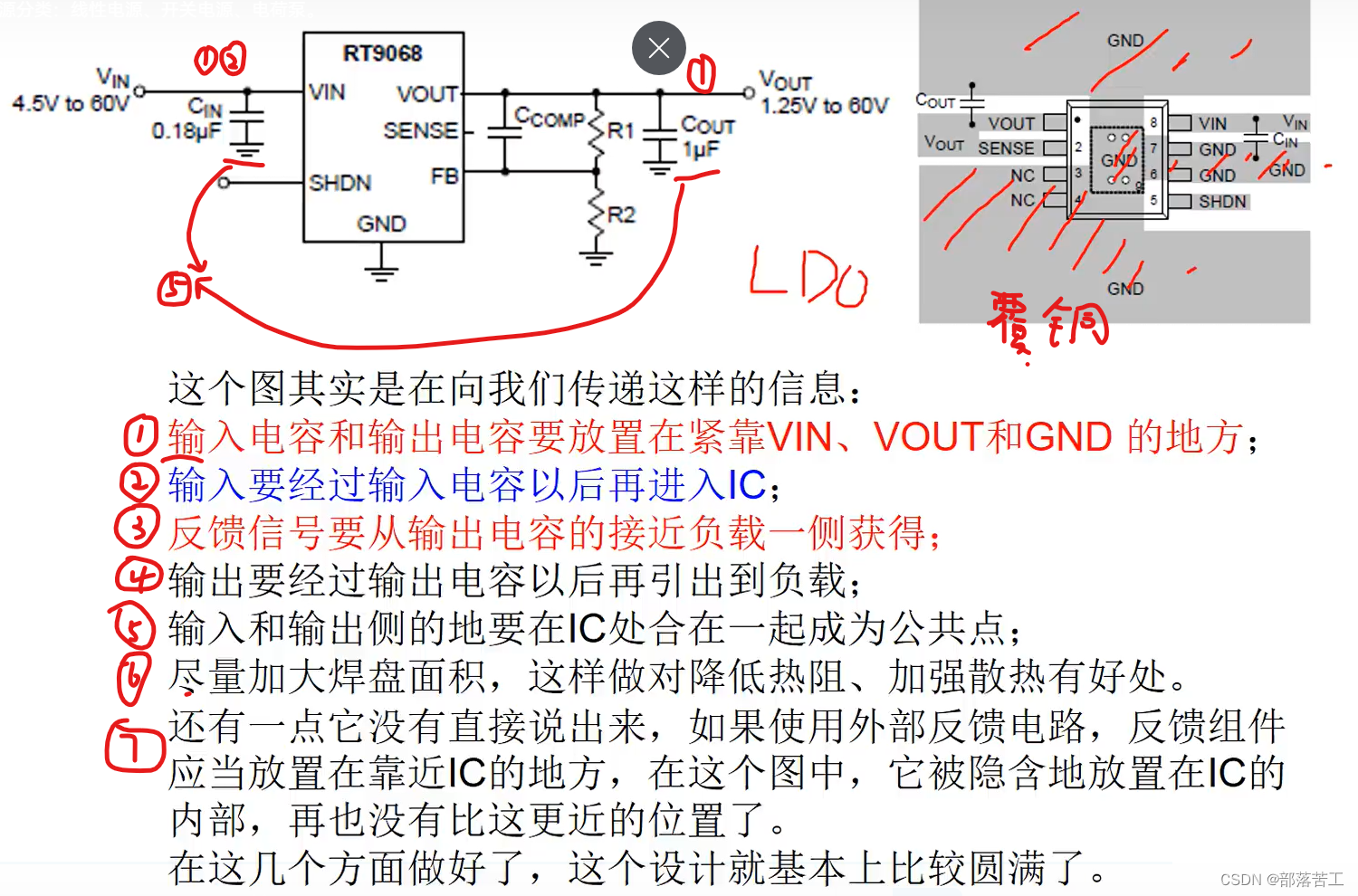

2.5 LDO PCB设计

LDO PCB设计

2.6 特殊LDO

RT9068输入输出都有防反接功能
XC6504无需输出电容
