又开始学习PLC了，从PLC的接线开始

开始对PLC感兴趣，还花了一千多大洋买了几个设备来学习。我手里有西门子的S7-200smart  ST20 以及西门子的224的CPU，

1、PLC的接线

1.1、ST20的接线：

S7-200SMART的输入接线分为源型和漏型两种；1M为公共端，即可以接正极也可以接负极，所以有了源型和漏型之说。

输入接法详细见该网站：http://www.dzkfw.com.cn/Article/plc/8799.html

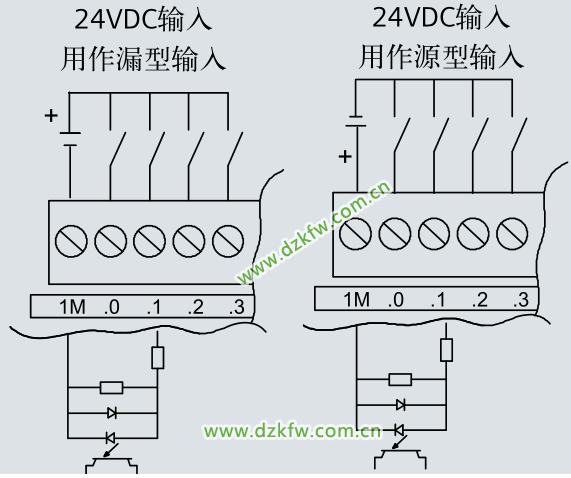

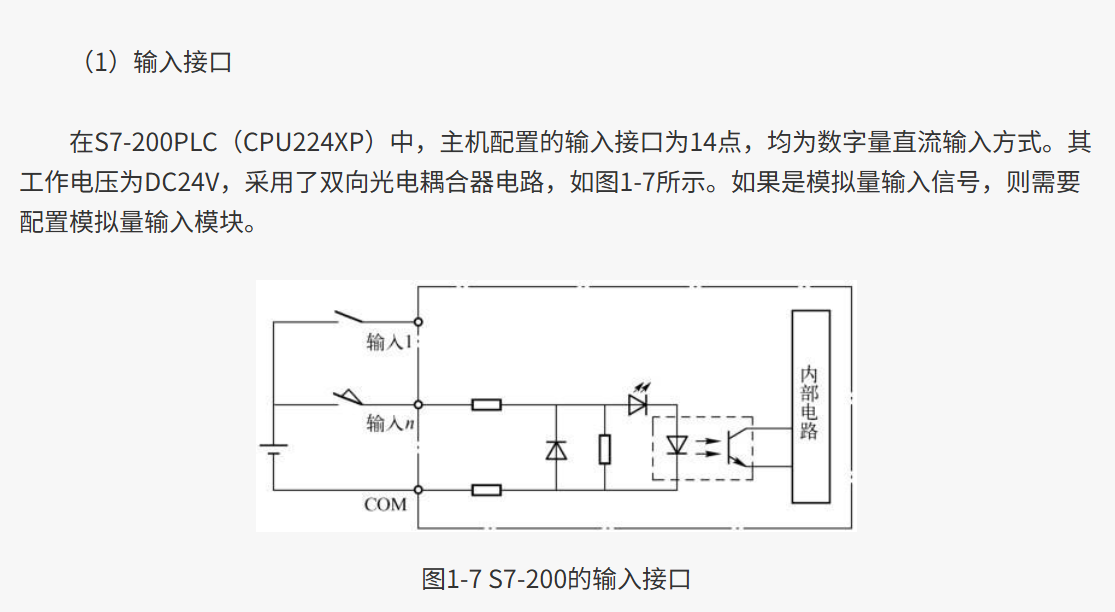

      在S7-200SMART系列PLC中，当1M 接电源正极时，信号从公共端1M流入则是源型接法（也称为共阳极接法）当1M 接电源负极时，信号从公共端1M流出则是漏型接法（也称为共阴极接法） 如下图所示

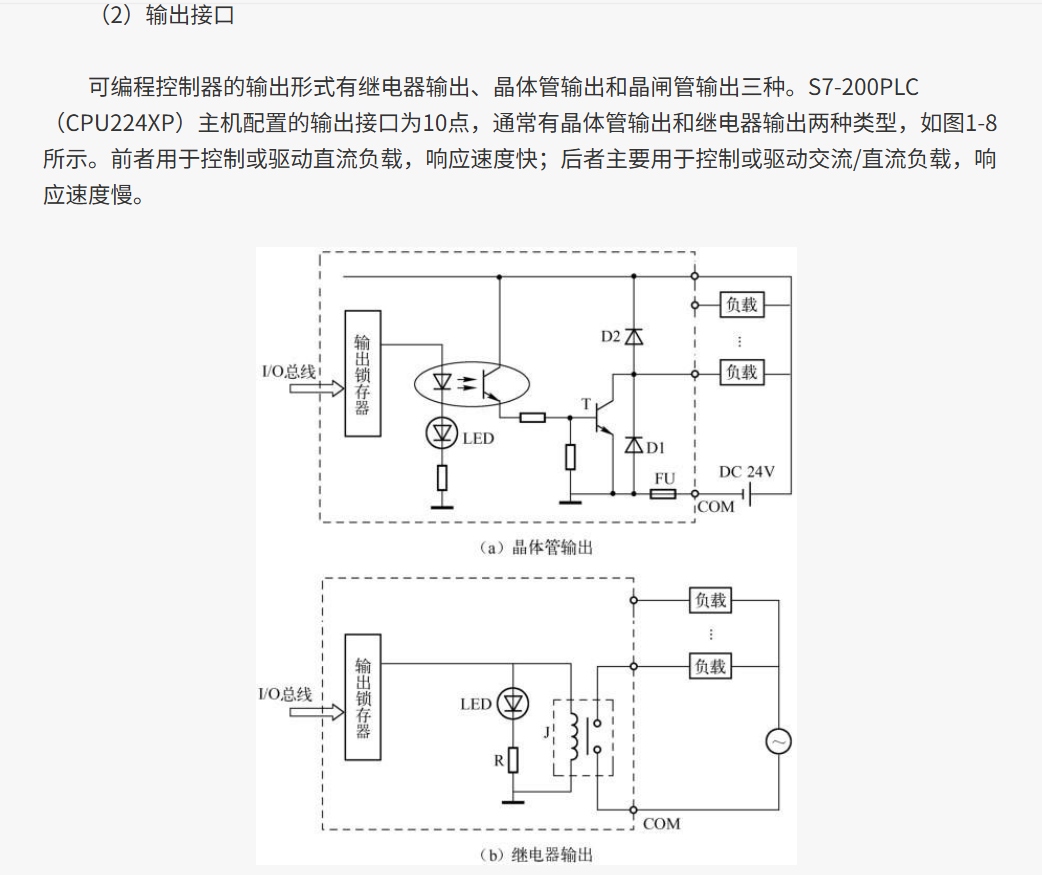

输出分为两种，分别是继电器输出型和晶体管输出型。

     继电器型的输出特点：

1、CPU供电电源需要使用AC220V供电。2、不同的公共点可接不同的交直流负载，并且电压等级可以不同。3、负载能力强，每个输出点可达2安培；同时抗干扰能力强。 4、但是响应速度慢，不适合高频率动作的负载。

 晶体管型的输出特点：1、CPU供电电源只需要使用DC24V供电。2、只能支持DC24V的负载。3、每个输出点的负载能力为0.5安培。4、响应速度快，适合高频率动作的负载。5、能实现高速脉冲输出，控制伺服或步进电机实现精准定位控制。

1.2、CPU224的接线：

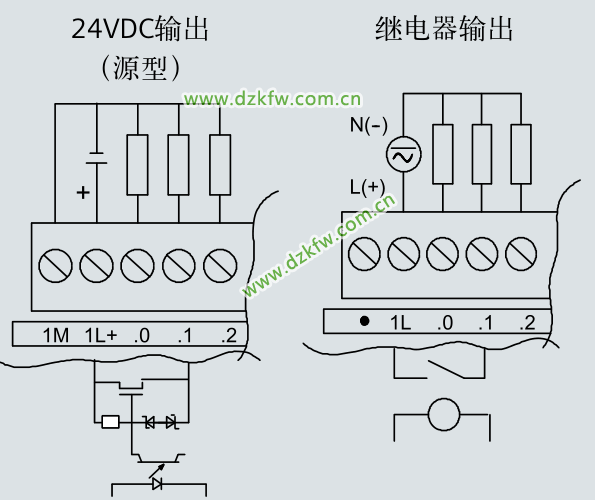

西门子PLC224   AC/DC/RLY，表示交流电源，直流输入，继电器输出，输出可以接任意小于220V的电压，可以是直流，或者交流，比如输出的公共端（1L)接24V，负载的另一端接24的负极，Q端接负载的正，形成回路。这些接点分别4、3、3个一组，每组有个公共点。接线时，电源的一端（电源可以是交流，也可以是直流，极性任意）接xL（即公共点）,输出点Q接负载（这点和L是同极性的！），负载的另一端接电源的另一端。

2、PLC和电脑的通讯

2.1、ST20和电脑连接

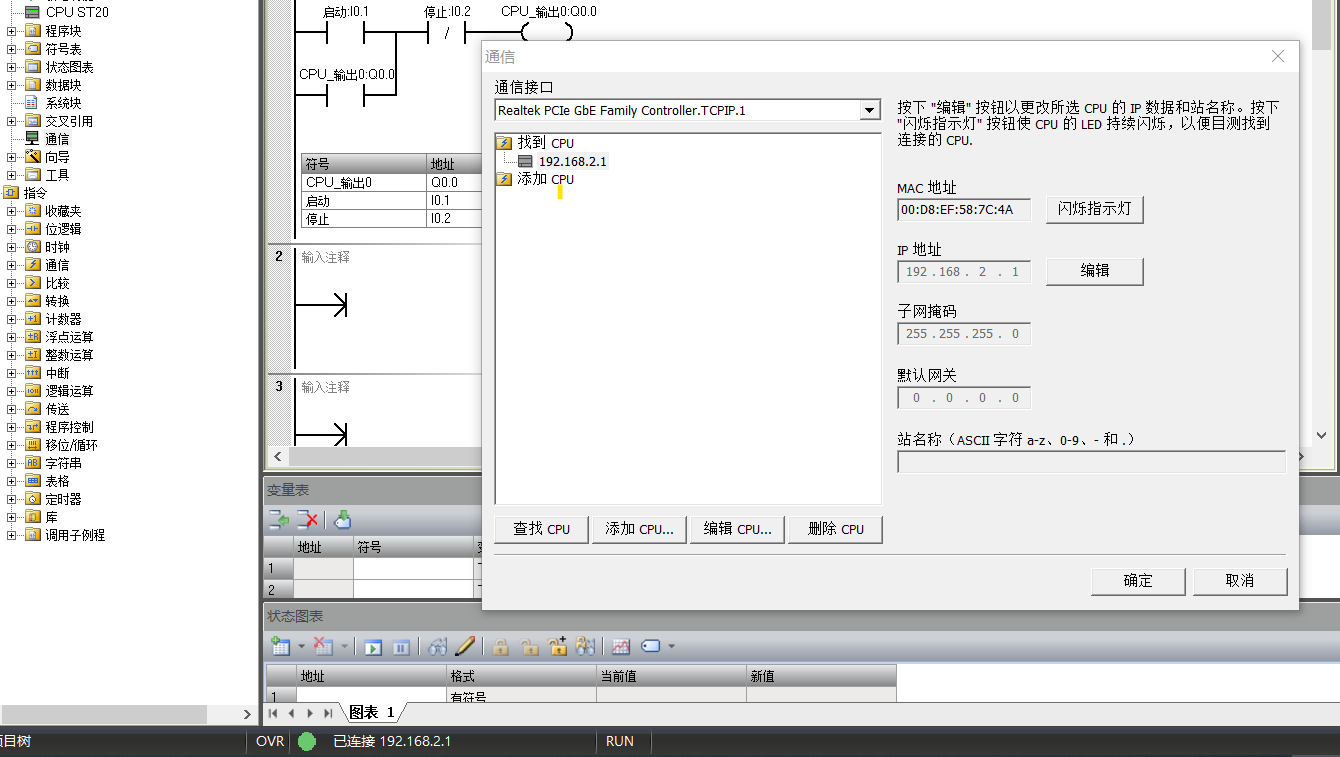

ST20使用网线连接，配置ST20和电脑的网络IP，保证IP在同一个网段内，并且服务项的这项需要启动，否则查找不到CPU。

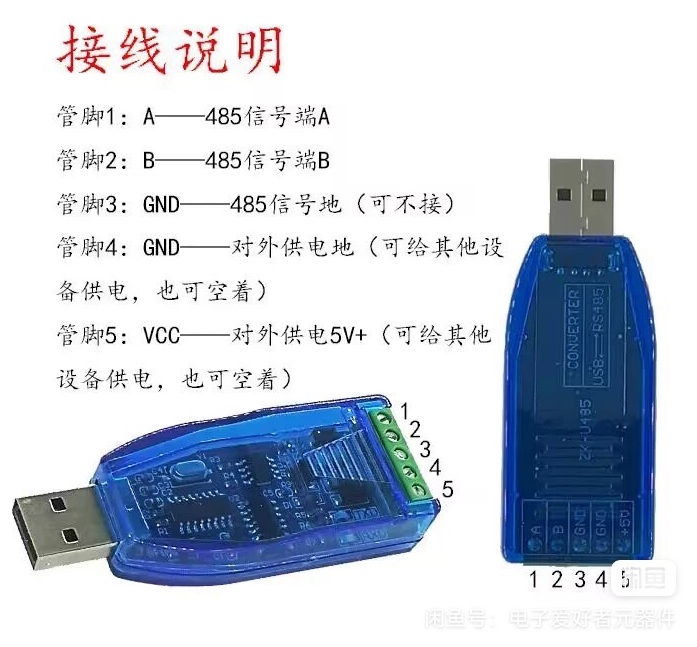

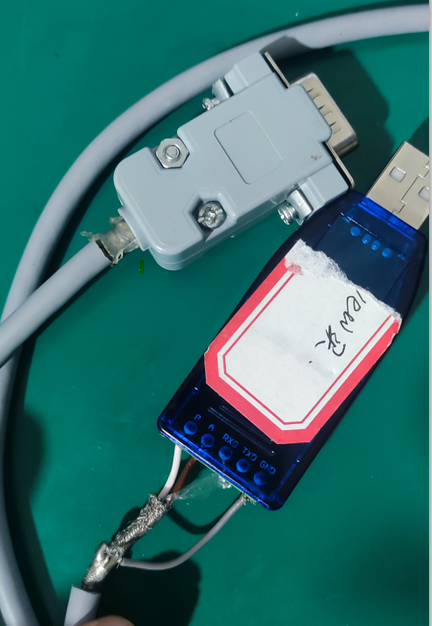

2.2、CPU224通过USB转485串口连接电脑

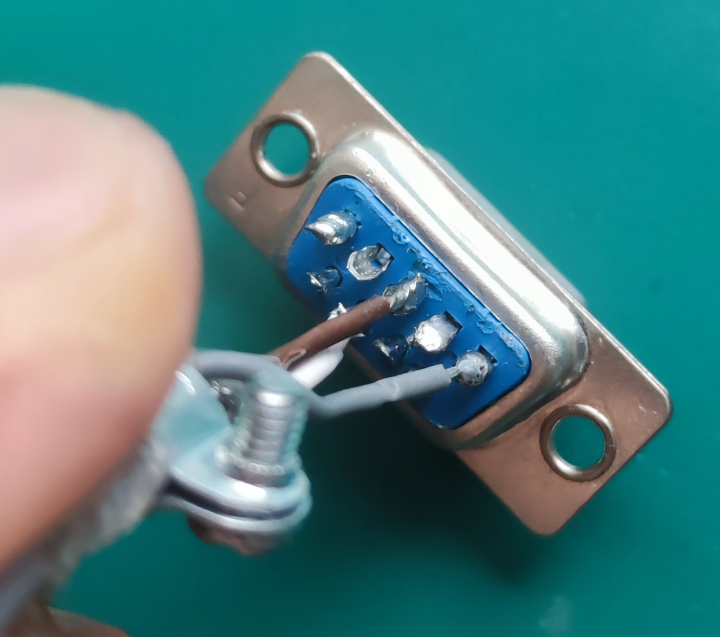

485B白色>>>接了串口的8脚，

485A棕色>>>接了串口的3脚，

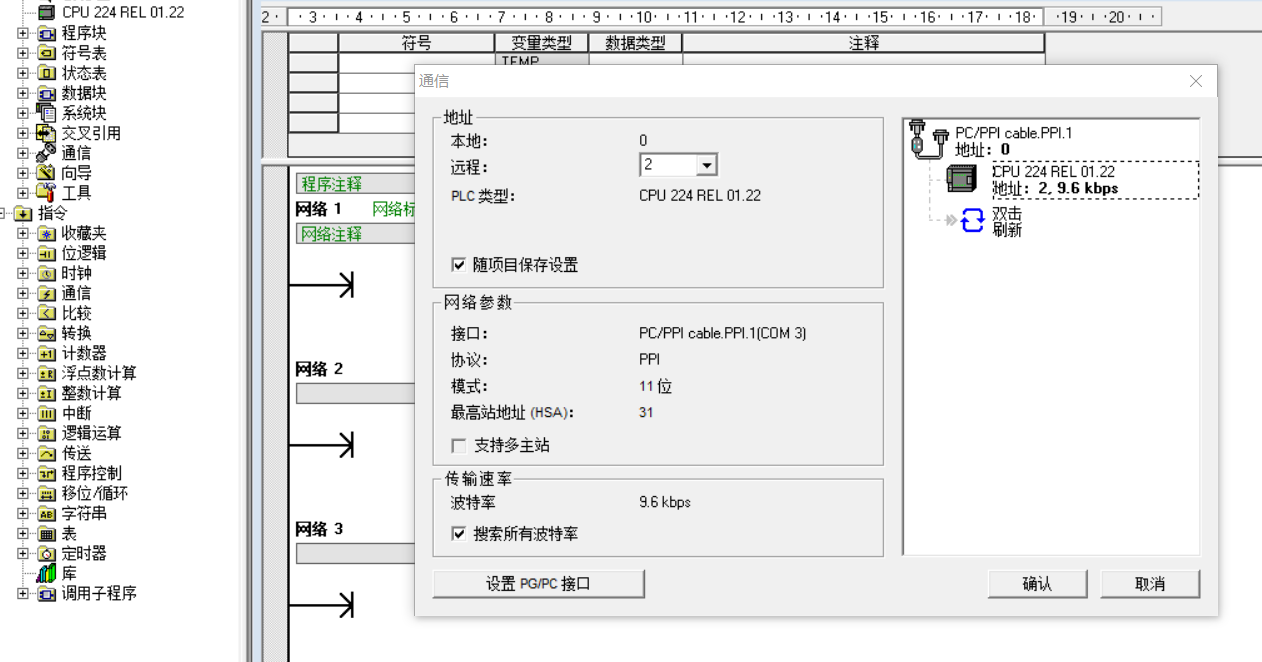

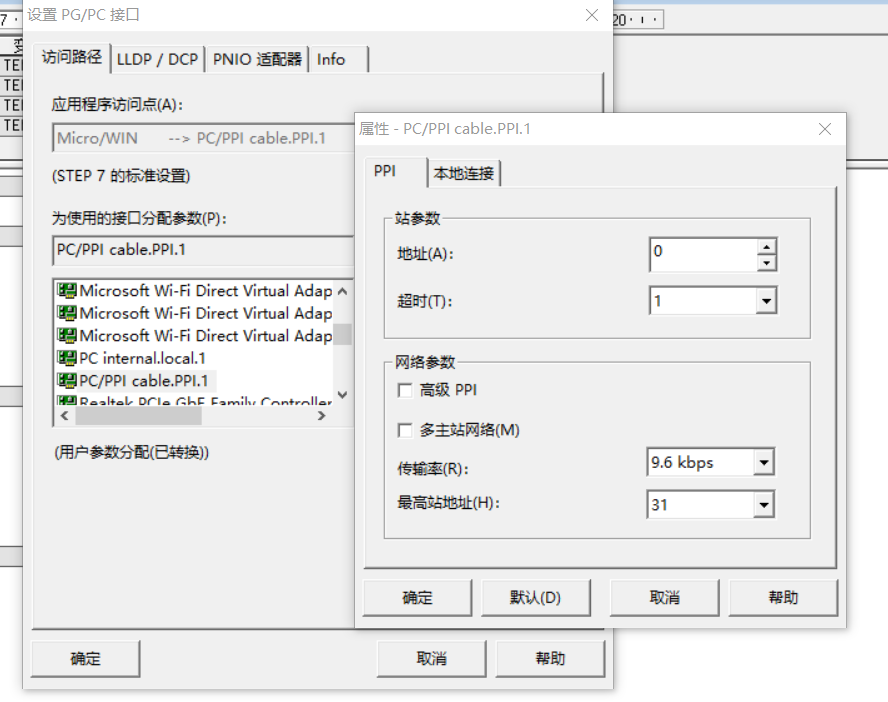

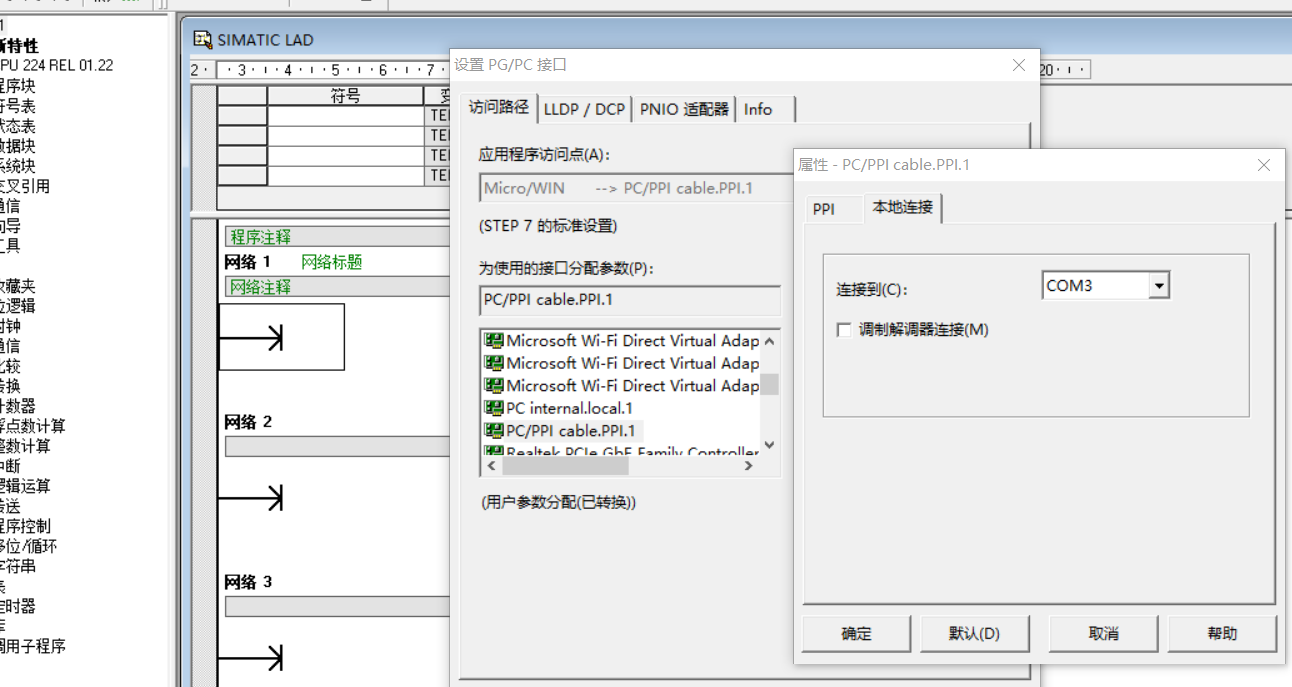

在设置PG/PC接口里选择通讯的串口

然后就可以搜索到PLC了

如果是win10系统，安装V4.0 STEP 7 MicroWIN SP9，打开报错的话，在属性里设置成以管理员运行试试。
