4.4.6 5G LAN-type Services

4.4.6.1 User plane architecture to support 5G LAN-type service

The general User Plane architectures described in clause 4.2.3 and clause 4.2.4 apply to 5G LAN-type services, with the additional options described in this clause.

第4.2.3条和第4.2.4条中描述的通用User Plane架构适用于5G LAN-type服务，本条中描述了其他选项。

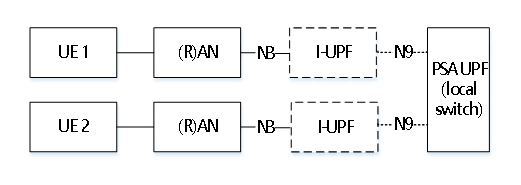

Figure 4.4.6.1-1 depicts the non-roaming user plane architecture to support 5G LAN-type service using local switch.



Figure 4.4.6.1-1: Local-switch based user plane architecture in non-roaming scenario

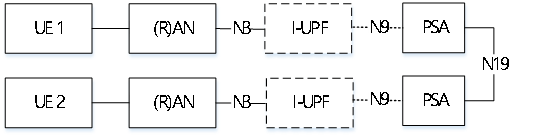

Figure 4.4.6.1-2 depicts the non-roaming user plane architecture to support 5G LAN-type service using N19 tunnel.



Figure 4.4.6.1-2: N19-based user plane architecture in non-roaming scenario

4.4.6.2 Reference points to support 5G LAN-type service

N19: Reference point between two UPFs for direct routing of traffic between different PDU Sessions without using N6. It has a per 5G VN group granularity.

N19：两个UPF之间的参考点，用于在不使用N6的情况下在不同PDU Session之间直接路由流量。它具有每5G VN组粒度。
