电气器件系列十一:电气保护装置

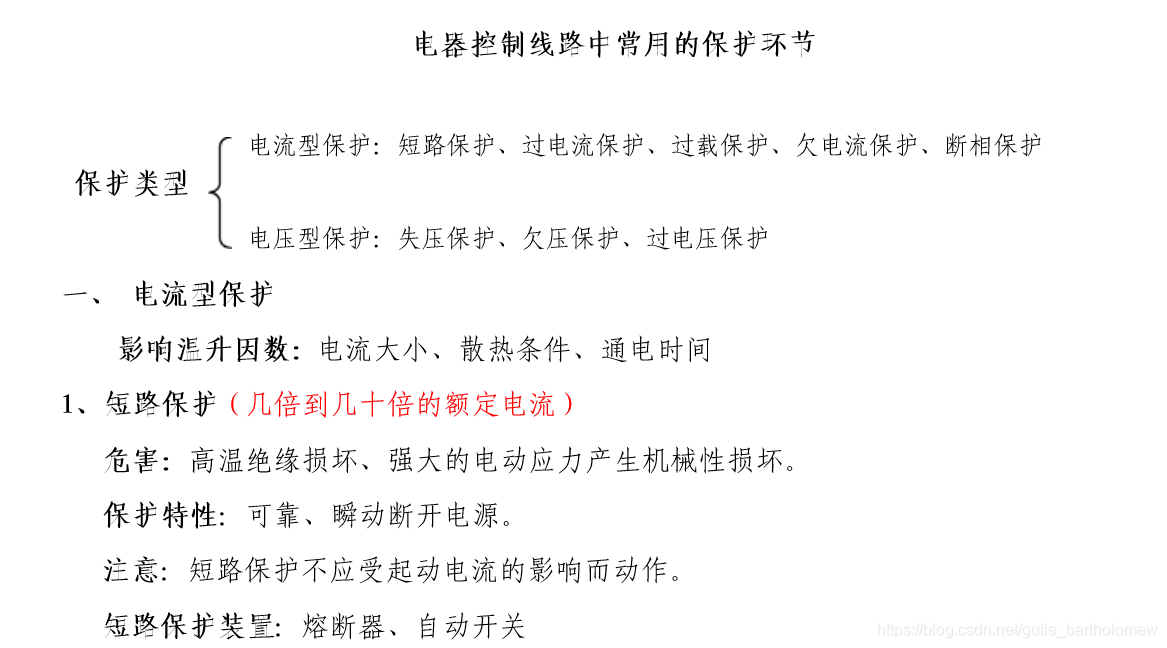

电气控制系统中保护环节有短路保护、过载保护、过电流保护、欠电压保护、弱磁保护。

1、短路保护要求具有瞬时特性,即要求在很短时间内切断电源。短路保护常用的方法有熔断器保护和低压断路器保护。

2、过载保护是指电动机的运行电流大于其额定电流,但在1.5倍额定电流以内。引起电动机过载的原因很多,如负载的突然增加、缺相运行或电源电压降低等。

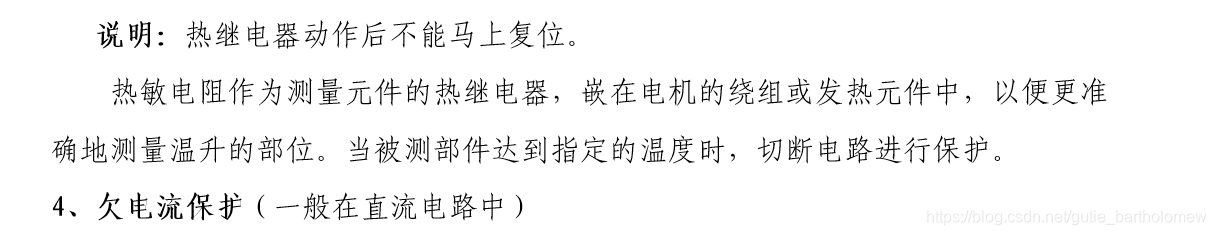

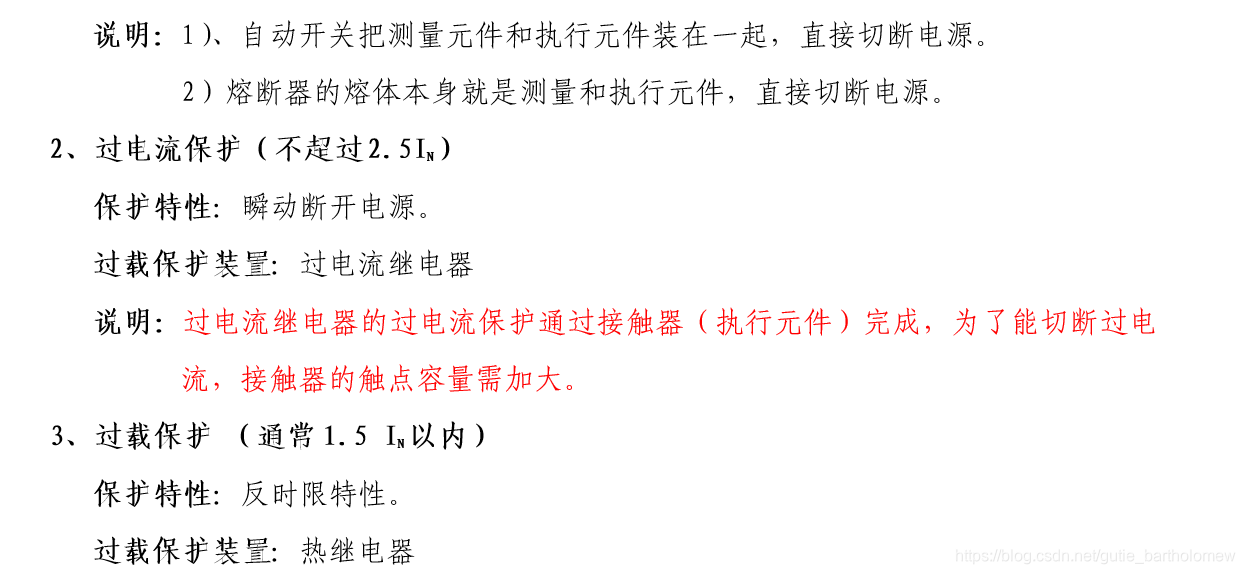

3、过电流保护是区别于短路保护的一种电流型保护。所谓过电流是指电动机或电器元件超过其额定电流的运行状态,一般比短路电流小,不超过6倍额定电流。(过载保护一般是延时性,过电流保护是速断性)

4、欠电压保护,电动机应在一定的额定电压下才能正常工作,电压过高、过低或者工作过程中非人为因素的突然断电,都可能造成生产机械损坏或人身事故。

5、弱磁保护是触头断开电动机电枢回路线路接触器线圈电路,接触器线圈断电释放,接触器主触头断开电动机电枢回路,电动机断开电源,达到保护电动机的目的。

http://www.360doc.com/content/20/0117/23/37304699_886761140.shtml

http://m.elecfans.com/article/799708.html













 https://wenku.baidu.com/view/aab84362d1f34693dbef3e1a.html





https://www.sohu.com/a/228118865_202023





漏电保护器的工作原理是什么?

答: ①当电气设备发生漏电时,出现两种异常现象:

一是,三相电流的平衡遭到破坏,出现零序电流;

二是,正常时不带电的金属外壳出现对地电压(正常时,金属外壳与大地均为零电位)。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号,经过中间机构转换传递,使执行机构动作,通过开关装置断开电源。电流互感器的结构与变压器类似,是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时,二次线圈就会感应出电流。

③漏电保护器工作原理将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销)。由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体?大地?工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流。因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

漏电保护

https://www.sohu.com/a/169271516_692064

空开和漏电保护器的区别:

https://zhidao.baidu.com/question/571043240.html



漏电保护和空开的区别:

https://www.zhihu.com/question/21999148/answer/259190466

断相保护、缺相保护:

缺相就是缺少一相线路,即电路开路了,没有形成闭合,一般是指空气开关失灵,有一相线没有闭合;断相是相线因短路或者其他外力作用致使线路断开形成断路。无刷电机或无刷控制器的三相电路中,有一相不能工作。缺相分主相位缺相和霍耳缺相。表现为电机抖动不能工作,或转动无力且噪音大。控制器在缺相状态下工作是很容易烧毁的。 无刷电机或无刷控制器的三相电路中,有一相不能工作。缺相分主相位缺相和霍耳缺相。表现为电机抖动不能工作,或转动无力且噪音大。控制器在缺相状态下工作是很容易烧毁的。 三相电动机如果种种原因,缺少一根火线,就称为缺相。如果没有保护装置,缺相的后果是十分严重的。 小型电机启动时缺相,如果没有负荷就会不均匀的慢转,同时发热,若不及时停车,不用多长时间就会烧毁。如果带上负荷启动,就转不起来,同样也会烧毁。 大一点的电动机缺相启动,就会嗡嗡直叫,就得赶快停车。断相是指表计的计量回路中的一相或多相断开的现象,但不是所有的相,失去电压也无电流。在三相供电系统中,某相出现电压低于电能表的临界电压,同时负荷电流小于启动电流的工况。







窜电=串电=连电

高压电连低压电,相电连电,交流电连直流电
