一、编码规则
先看看这个代码的意思：74LS11

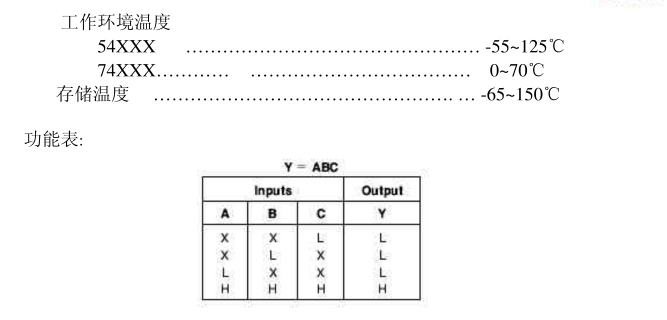

74是一个系列（74 表示为工作温度范围，74: 0 ~ +70度。）
ls的意思就是工艺类型（Bipolar(双极)工艺）
11是代码
什么是74系列逻辑芯片？
根据工艺特点，逻辑器件可分为Bipolar、CMOS、BiCMOS等工艺，其中包括器件系列：
Bipolar(双极)工艺的设备有TTL、S、AS、LS、ALS、F。(除标准型和高速型F外，均包括S)
CMOS工艺的设备有：HC,HCT,CD40000,ACL,FCT,LVC,LV,CBT,ALVC,AHC,AHCT,CBTLV,AVC,GTLP。(除LV和GTLP外，都包括C)
BiCMOS工艺的设备有:BCT、ABT、LVT、ALVT。(全部包括T)
Bipoloar工艺大致可分为六类：
1.74××(标准型)-早期产品仍在使用，但正在逐渐被淘汰。
2.74S××(低功耗肖特基)-74-系列改进型，属于高速TTL产品。它的非门平均传输时间约为10ns，但电路静态功耗较大，目前该系列产品的使用越来越少，逐渐被淘汰。
3.74AS××(先进肖特基)-74S-系列后续产品，尤其是速度(典型值为1.5ns)，也称为先进超高速肖特基系列。
4.74LS××(肖特基)-当前TTL类型的主要产品系列。品种和制造商很多。性能价格比较高，目前广泛应用于中小型电路。
5.74ALS××(先进低功耗肖特基)-先进低功耗肖特基系列。属于74LS-系列的后续产品，在速度(典型值为4ns)、功耗(典型值为1mW)等方面都有了很大的提高，但价格相对较高。
6.74F××(高速)。

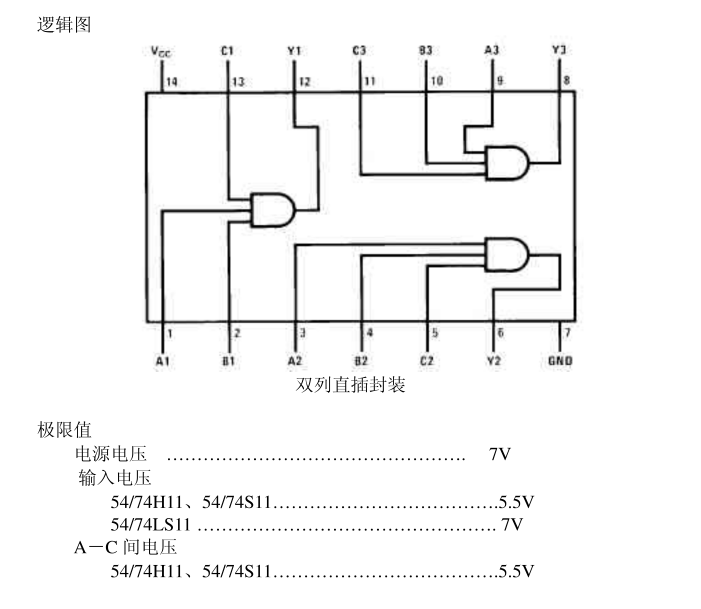

二、中文文档介绍：
举个例子：

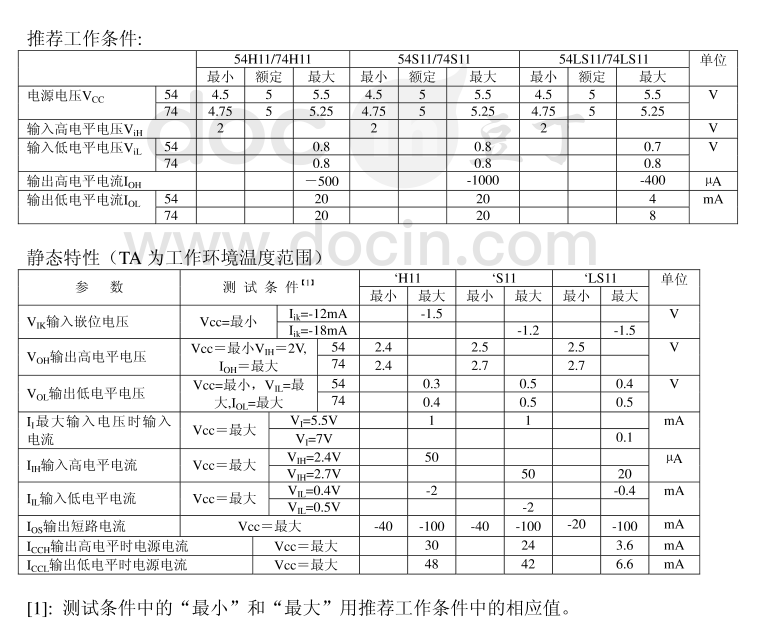

如果使用74ls11
那么给这个芯片供电的电源电压应该是5v
输入的高电平必须大于2v（不是必须2v，而是大于2v）
输入的低电平必须小于0.7v（即是0-0.7v）
