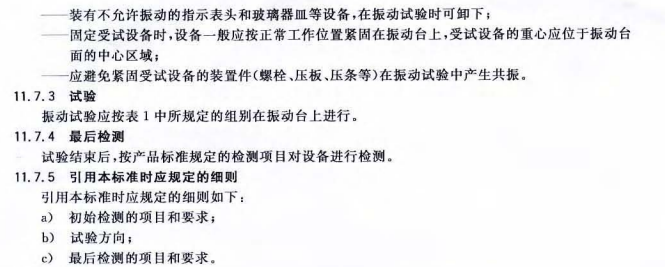

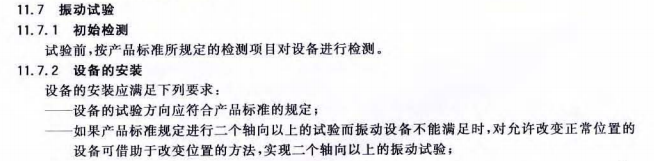

这是试验的说明（来自gbt4710-2009）
这是试验的参数：
一、试验方向：
振动试验中有几个方向
除有关规范另有规定外，应在产品的三个互相垂直方向上进行振动试验。
一般定义产品长边为X轴向，短边为Y轴向，产品正常摆放上下为Z轴向。
一般情况下振动试验的方向是三个方向，也有只需要做水平方向或只做垂直方向的；

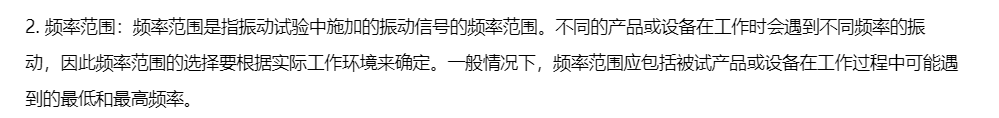

二、频率循环范围：
振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。
例如：试验频率范围5-50Hz，表示由5Hz到50Hz进行往复扫频。
3.4扫频循环 sweepcycle
在每个方向按规定的频率范围往返。例如，10 Hz到150 Hz到10 Hz。
注：数字正弦控制系统生产厂商提供的手册经常以f1到f2表示扫频循环，而不是f1到f2到f1。
这一条也是经常容易混淆的地方，有的试验给出的条件没有给出充分的信息，常常导致试验无法顺利开展需要反复的确认，而如果这一点上能比较明确、统一可以节省不少的时间。
正弦振动试验标准与解读（GB/T 2423.10-2008）_检测资讯_嘉峪检测网
三、振幅值：
有关规范应规定振动幅值（位移幅值或加速度幅值，或两者都要）
四、扫频循环次数:

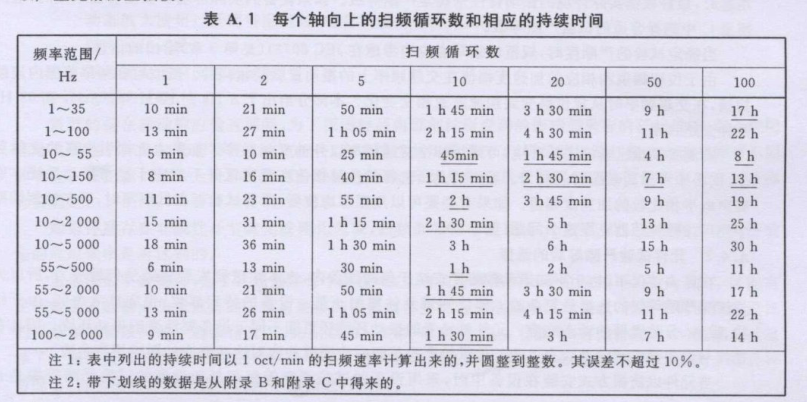

试验的持续时间及其选择
试验的持续时间是描述产品的耐受振动能力的重要参数。对试验持续时间的选择相对于上述二个参数的选择要困难得多。因为目前一般很难给出多长的试验时间相当于实际使用的多少时间。对扫频试验，通常以扫频循环数给出试验时间。对定频试验，则直接以分钟和小时给出试验时间。IEC和国标对扫频试验给出了1，2，5，15，20，50，100等七个扫频循环数等级，对定频试验给出了10分，30分，1小时，1.5小时，2小时，10小时等六个试验时间等级；对微电子器件试验方法与程序和电子及电气元件试验方法的美军标和国军标，给出了12个（三方向）和36个（三方向）二种扫频循环数等级。在这里还需指出的是进行扫频试验时，其扫频速率通常为1倍频程/min。如何具体地选择试验的持续时间，通常是根据振动对产品的破坏机理来确定的。
振动对产品的破坏，一般可以分为三种，即对产品工作性能的破坏，对产品结构完好性的破坏，对产品寿命的破坏。如果主要考虑振动对产品工作性能的影响，如工作不正常、不稳定、失灵、甚至不能工作等，通常是振动一旦停止，工作性能就能恢复正常，所以其试验时间可按设备所需的最长连续工作时间结合实践经验来确定。结构破坏主要是指脱焊、螺钉松动、连接件脱开、部件的相互撞击。对这种破坏一般在30分钟到一小时就能发现。对其中的螺钉松动和连接件脱开、部件的撞击也可按最长的连续工作时间来考虑。在某些情况下，也可按全部寿命时间来考虑。如果是为了确定产品承受累积应力的能力（疲劳），其时间应根据产品的使用要求，按使用时可能出现的应力循环数来确定，或按无限寿命，即10⁷次应力循环来确定试验时间。
扫频循环：在规定的频率范围内往返扫描一次：
例如：5Hz→50Hz→5Hz,从5Hz扫描到50Hz后再扫描到5Hz。
五、扫频速率：
什么是扫描速度
扫描速度(sweep speed):指从最低频率扫描到最高频率的速度。有以下几种：
1）Oct/min:多少倍频程每分钟。
例:1Oct/min,5Hz到10Hz需1分钟,10Hz到20Hz需1分钟。
2）min/sweep:多少分钟每次扫频。
例:5-500Hz,扫描速度:1分钟/sweep,表示从5Hz到500Hz需1分钟。
3）Hz/s:多少Hz每秒。
例:5-10Hz,扫描速度:1Hz/s,表示5Hz到6Hz需1秒,6Hz到7Hz需1秒。

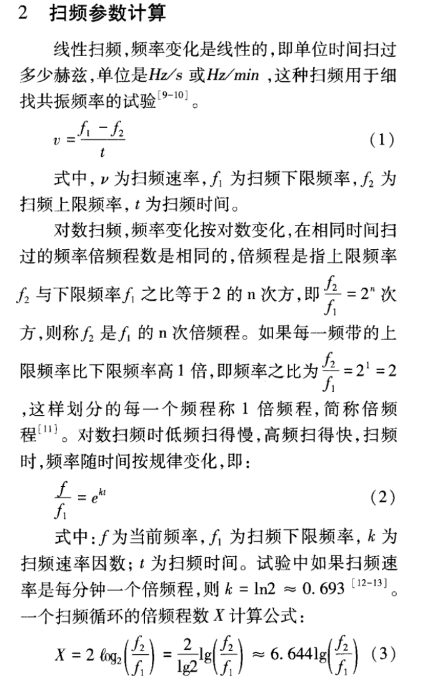

对数扫描频率变化按对数变化，扫描率可以是oct/min、oct是倍频程。如果上限频率fH，下限fL，fH/fL=2^n，n就是下限频率到上限频率经过了n个倍频程。
对数扫描的意思是相同的时间扫过的频率倍频程数是相同的，例如从5-20Hz是两个倍频程，从500-2000Hz也是两个倍频程。在对数扫描的情况下，扫过这两段的时间是相同的。就是说对数扫描时低频扫得慢而高频扫得快（这当然是指单位时间扫过的频率范围）。有时对数扫描率还用于Dec/min，含义是每分钟扫多少个十倍频程。
六、扫频试验：
扫频试验是指在试验过程中维持一个或两个振动参数（位移、速度或加速度）量级不变，而振动频率在一定范围内连续往复变化的试验。
-
线性扫描化是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验。
-
对数扫描频率变化按对数变化，扫描率可以是oct/min、oct是倍频程。
如果上限频率fH，下限fL，fH/fL=2n，n就是下限频率到上限频率经过了n个倍频程。
对数扫描的意思是相同的时间扫过的频率倍频程数是相同的，例如从5-20Hz是两个倍频程，从500-2000Hz也是倍频程。在对数扫描的情况下，扫过这两段的时间是相同的。就是说对数扫描时低频扫得慢而高频扫得快（这当然是指单位时间扫过的频率范围）。有时对数扫描率还用于Dec/min，含意是每分钟扫多少个十倍频程。
关于振动试验的国标：
GB-T 4857.23-2003 运输包装件随机振动试验
GB/T 4857.10-2005 包装 运输包装件基本试验 第10部分：正弦变频振动试验方法
GJB 150.25-1986 军用装备实验室环境试验方法 第25部分：振动-噪声-温度试验
GB/T 2423.10-2019《电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）》；
GJB 360B-2009《电子及电气元件试验方法》方法201、方法204；
GJB 548B-2005《微电子器件试验方法和程序》方法2005、方法2007；
MIL-STD-202G：2002《电子电器部件测试标准》方法201A、方法204A；
GB/T 4857.7-2005《包装 运输包装件基本试验 第7部分正弦定频振动试验方法》；
GB/T 4857.10-2005《包装 运输包装件基本试验 第10部分：正弦变频振动试验方法》。
GB/T 2423.10-2008 电工电子产品环境试验 第2部分: 试验方法 试验Fc: 振动(正弦)
IEC 60068-2-6-2007 基本环境试验规程.第2部分:试验.第6节:试验Fc:振动(正弦波)
ISO 8318:2000 包装.满装的运输包装和单元货物.采用可变频的正弦振动试验
GB/T 4857.7-2005 包装 运输包装件基本试验 第7部分正弦定频振动试验方法
GB/T 4857.10-2005 包装 运输包装件基本试验第10部分：正弦变频振动试验方法
GJB 548B-2005 微电子器件试验方法和程序
相关基础知识：
来自百度+知乎：

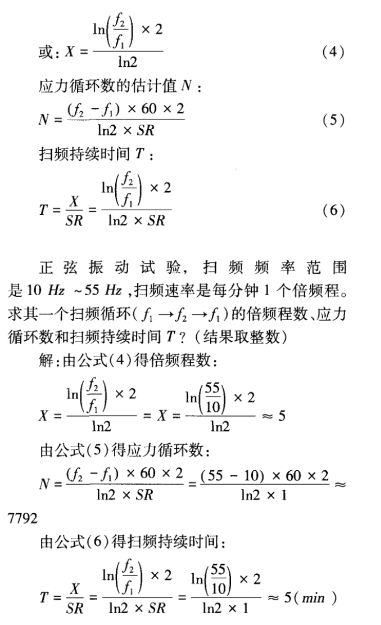

振动试验扫频循环次数、频率范围、扫频速度和总试验时间的关系？
GB╱T 2423.10-2008 电工电子产品环境试验 振动（正弦） - 道客巴巴
扫频试验给出了15的扫频循环数等级，应该怎么理解？
