一:简介
IP网络对讲系统由管理中心软件、寻呼话筒、对讲终端(报警)组成。采用TCP/IP协议进行通讯,能实现音视频对讲,广播等功能,广泛应用与学校、医院、政府机关等内部通信。
二:安装说明
- 准备工作
a)准备标准的TCP/IP网络环境,规划好IP地址。
b)PC服务器一台,用来安装管理控制中心软件。
c)准备符合568B标准的网络跳线若干 - 准备安装

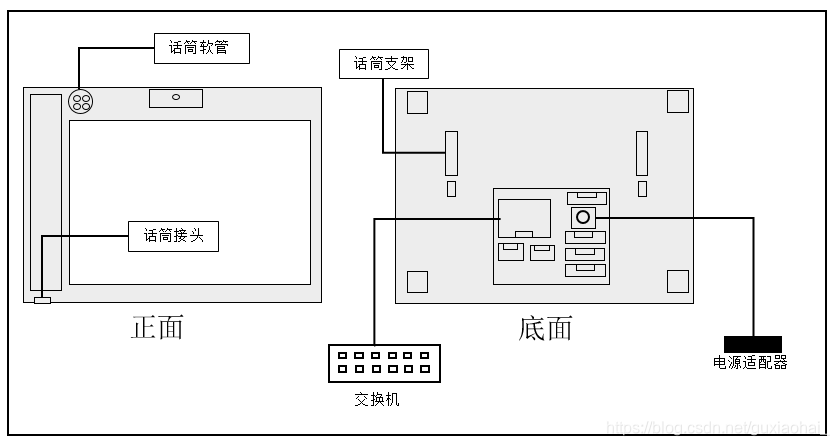

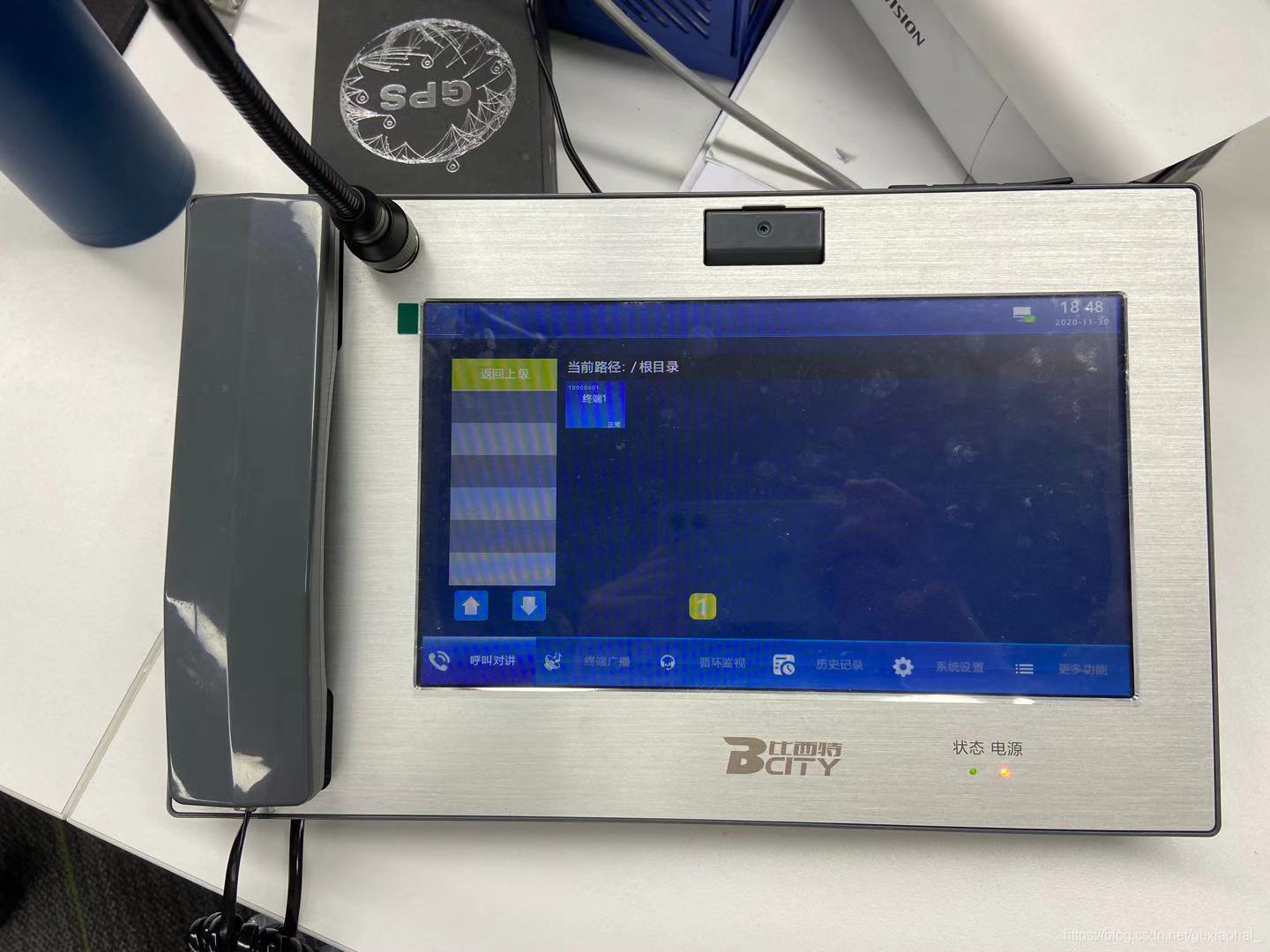

a)十寸可视化对讲话筒

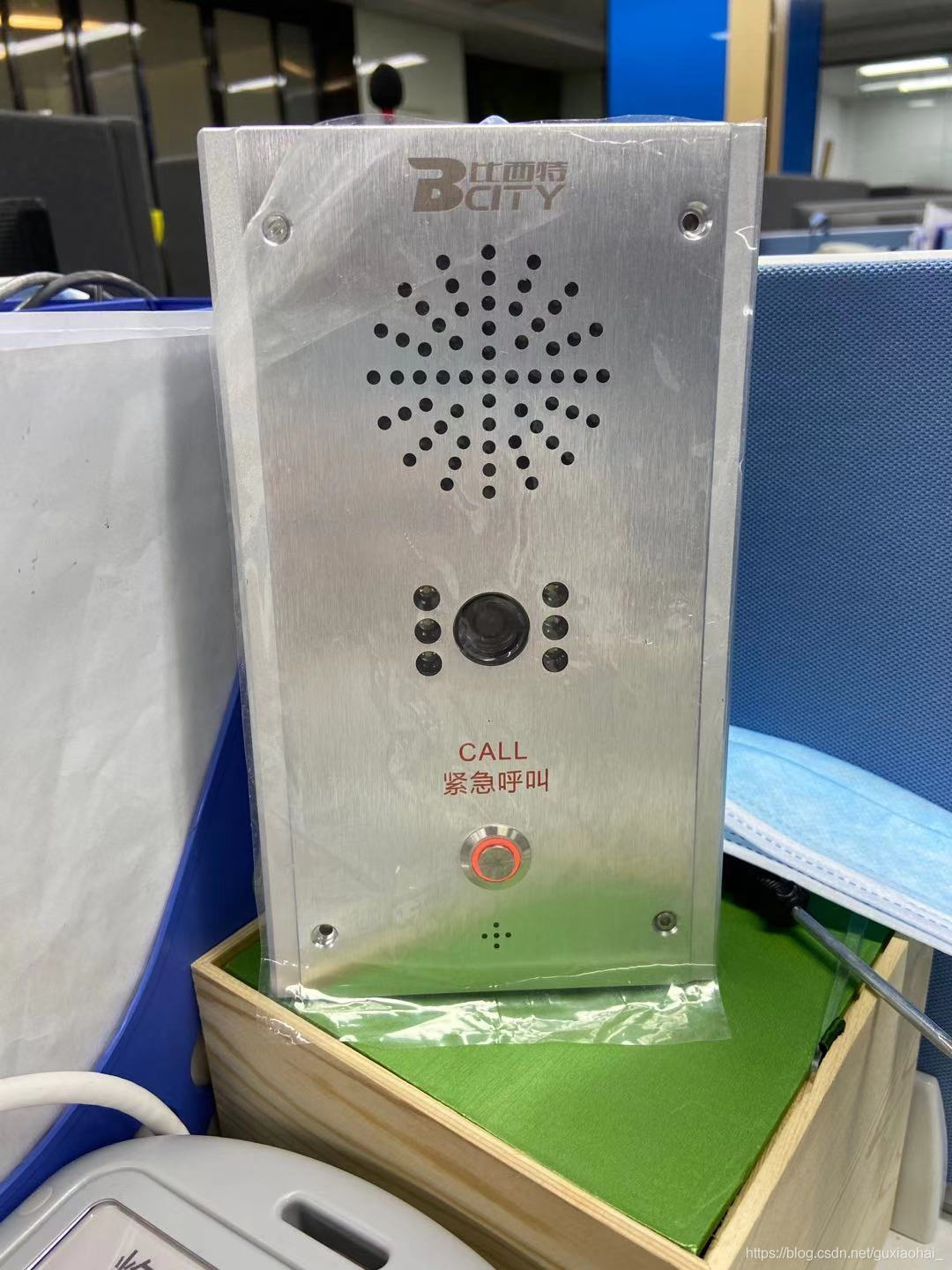

b)对讲终端(报警)设备安装
对讲终端比较简单,接上12V电源适配器,将网络接入网络交换机即可完成安装。
C型终端如要支持PTT功能,需要配套安装无线对讲网关。
三:系统配置说明
安装完管理控制软件,并可视对讲话筒、终端分别组网后,需要分别进行初始化配置才可以进行使用。
- 安装管理软件(管理中心软件11.14.64)
- 登录系统:默认用户名为:admin,密码为:123456,退出密码为:123456

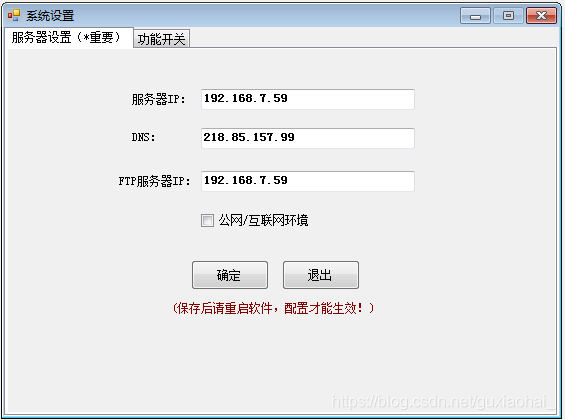

- 配置IP地址:在软件的菜单栏“系统”下的“系统设置”里设置(本例设置为192.168.7.59),具体如下
内网配置:
外网配置:
设完重启软件:这几个地址一定要设置,重启后,软件的状态栏显示“管理中心注册成功”
四:设备初始化
-

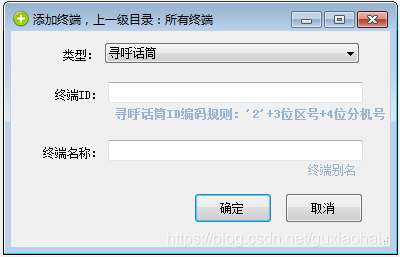

添加设备:点击“列表”,先选择左边树形菜单“所有终端”中的创建分组(可以使用工具栏上的“增加分组”创建)。然后点击“增加终端”按钮,进入窗口后选择好类型,输入“终端ID”(ID号为8位数字,寻呼话筒以2开头,对讲终端以1开头),输入“终端名称”(即设备别名,建议不超过6个中文),点击“确定”保存。
-

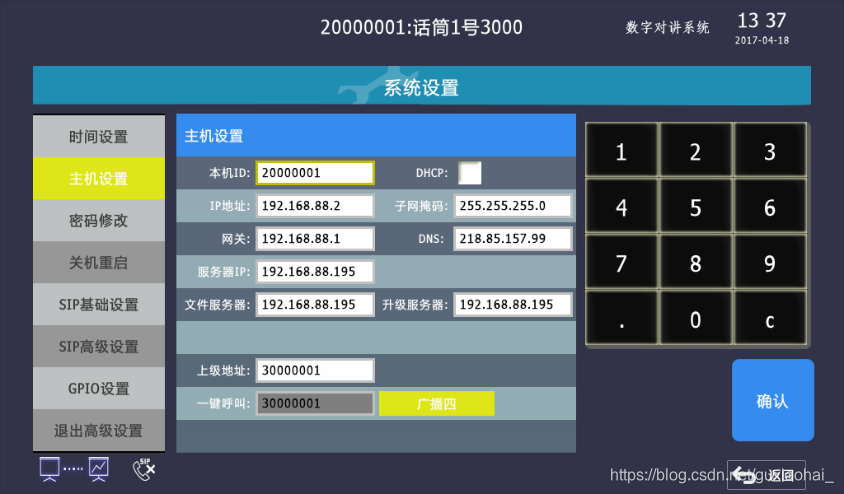

十寸话筒:新建完成寻呼话筒后,方可在设备中:系统设置>高级设置>主机设置编写设备信息
a)本机ID:即服务器软件上已经增加存在的话筒ID号。
b)上级地址:默认设置成30000001。
c)IP地址:输入分配给寻呼话筒的IP地址,必填(可通过DHCP来获得)。
d)子网掩码:输入子网掩码,正常是255.255.255.0,具体得看网络的子网个数而定,必填。
e)网关:所在网络出口网关IP地址。
f)DNS:按实际DNS地址填写,如未知可填0.0.0.0。
g)服务器IP地址:为管理中心服务器的IP地址。
l)文件服务器和升级服务器:默认和管理中心服务器IP地址一样。
设置完后点击确认即可,如注册成功,左下角图标将显示连线成功图标,未成功是显示黄色感叹号 -
终端设备:利用扫描工具(configutetool.exe)逐台设置终端的IP地址等信息(每台终端需要单独配置)。打开扫描工具,点击主页上方的扫描按钮,3-5s将搜索到设备。在列表上点击需要配置的终端。在右边的窗口会显示该终端的基本信息,正确填写“设备ID”(必须是服务器软件上已经增加的)、“IP地址”、“子网掩码”、“网关”、“DNS”、“服务器IP”,这些信息的设置可以参照话筒设置。填写好后点击“组播设置”即可
注:使用组播设置的时候,当终端是首次使用时最好保证只有一台终端设备在网络上,因为设备刚开始的IP地址都是一样的,如果一起挂到网络上,会照成IP冲突,扫描不到设备。
五:二次开发
c#语言方式
- 启动“管理中心软件”服务
- 打开SDK开发包文件
- 主要实现功能有,如下:
a)注册初始化
b)消息处理
c)呼叫通话
d)录音录像
e)音量调节
f)广播
g)控制终端

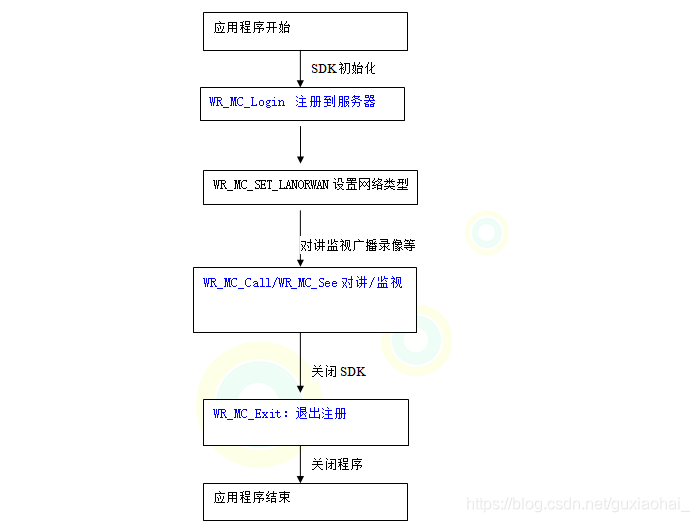

h)退出 - 主要函数调用顺序
注意:开始的时候要先执行“注册到服务器”,退出的时候一定要执行“退出注册”
java语言方式(需要关闭“扫描工具”和“管理中心软件”)
- 安装ActivePython
- 复制src,whl,3个bat文件到ActivePython安装目录下
- 点击刚刚复制到工程目录下批量处理文件,双击选择install64.bat
这个过程将执行依赖库的安装,这些依赖库都在whl文件夹里面,不安装无法运行工程。 - 安装MySql工具及服务
- 进入ActivePython安装文件目录src/settings,打开default.ini,修改链接mysql数据库信息。把public_network_ip改成本机IP,如果是内网就是局域网IP,如果是公网,则是公网IP
- 在ActivePython安装目录下运行start.bat
- 以上步骤均完成后,可在web网页中访问路径:http://192.168.1.200:85/
登陆系统,点击进行数据同步 - 执行完上面步骤,就如等于安装完成了服务,接下来可以进行二次开发,java方式是使用API接口调用方式。其接口开放来自于前面所安装的服务ActivePython
- 开放接口主要功能有:
a)登录
b)注销
c)查询设备信息
d)查询设备列表
e)查询设备通话记录
f)查询告警记录
g)查询通话录像
h)查询设备日志
i)查询对讲会话
j)发起对讲
k)挂断对讲
l)发起广播
m)订阅通知事件
n)推送事件(推送设备状态更新事件、推送对讲事件、推送告警事件、推送广播事件)
o)续订通知事件
p)注销事件订阅
