前言

目前暂时关注时隙配比的设置，因为每一种时隙配比可能都需要去验证，同时有可能信源长度也需要可以设置，在上一篇的基础上做少许修改

详细配置

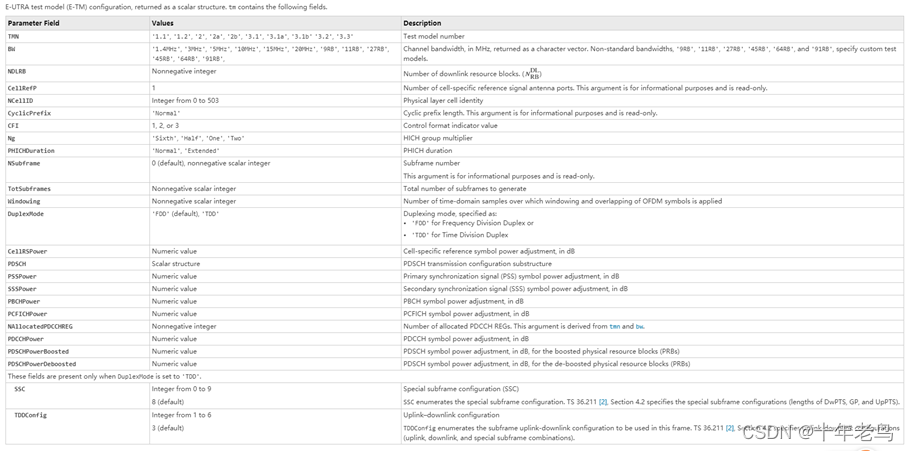

tm = lteTestModel(tmcfg)

SSC

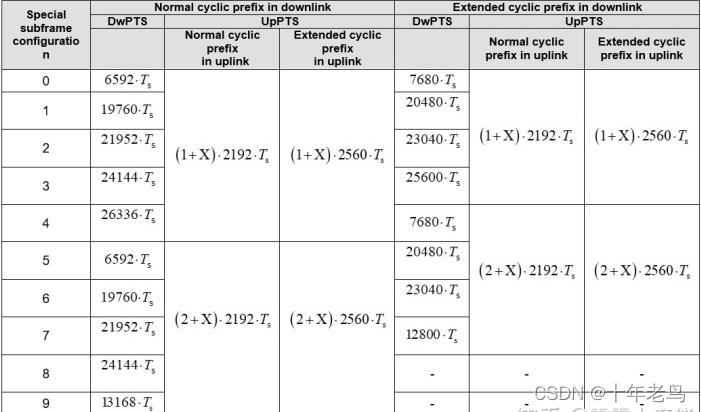

Special subframe configuration (SSC)
SSC enumerates the special subframe configuration. TS 36.211 [2], Section 4.2 specifies the special subframe configurations (lengths of DwPTS, GP, and UpPTS).

特殊子帧配置，配置DwPTS, GP, UpPTS的长度

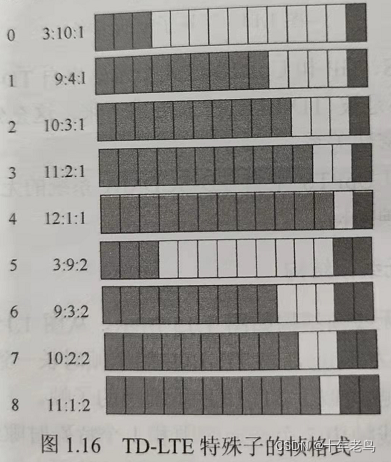

是可以设置为0-9共10种，我手上一本书是列出了9种，可能是书的信息滞后了，不过是不是完全一一对应，我需要对生成的信源进行检验，看GP的位置能不能对应上

 TDDConfig
Uplink–downlink configuration
TDDConfig enumerates the subframe uplink-downlink configuration to be used in this frame. TS 36.211 [2], Section 4.2 specifies uplink-downlink configurations (uplink, downlink, and special subframe combinations).

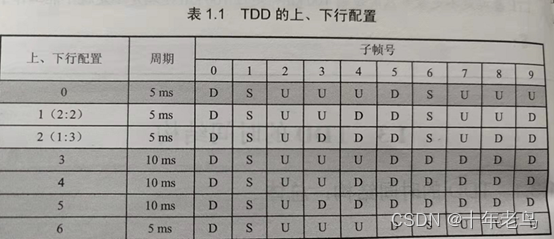

配置上行、下行、特殊子帧的组合，可设置0-6共七种配置，应该正好就是对应下面的配置了

tmn = '3.1';
 bw = '20MHz';
 ncellid = 100;
 duplexmode = "TDD";

 tm = lteTestModel(tmn,bw,ncellid,duplexmode)


tm =

  包含以下字段的 struct:

                    TMN: '3.1'
                     BW: '20MHz'
                  NDLRB: 100
               CellRefP: 1
                NCellID: 100
           CyclicPrefix: 'Normal'
                    CFI: 1
                     Ng: 'Sixth'
          PHICHDuration: 'Normal'
              NSubframe: 0
           TotSubframes: 10
              Windowing: 0
             DuplexMode: "TDD"
                  PDSCH: [1×1 struct]
            CellRSPower: 0
               PSSPower: 0
               SSSPower: 0
              PBCHPower: 0
            PCFICHPower: 0
     NAllocatedPDCCHREG: 180
             PDCCHPower: 1.195
      PDSCHPowerBoosted: 0
    PDSCHPowerDeboosted: 0
                    SSC: 8
              TDDConfig: 3

这里我们主要关心时隙配比要怎么修改，以及信源的长度，其他的以后有空在研究

tmn = '3.1';
 bw = '20MHz';
 ncellid = 100;
 duplexmode = "TDD";
 tm = lteTestModel(tmn,bw,ncellid,duplexmode)
tm.SSC = 7;
tm.TDDConfig = 2;
tm.TotSubframes = 10; %子帧数

结语

发现这个LTE工具箱很丰富，基本算法都有了，想学算法把这里面的m文件搞清楚估计都差不多了
