Prometheus+Grafana基础介绍及搭建使用

Prometheus+Grafana搭建

一、Prometheus介绍

Prometheus由Go语言编写而成，采用Pull方式获取监控信息，并提供了多维度的数据模型和灵活的查询接口。Prometheus不仅可以通过静态文件配置监控对象，还支持自动发现机制，能通过Kubernetes、Consl、DNS等多种方式动态获取监控对象。在数据采集方面，借助Go语言的高并发特性，单机Prometheus可以采取数百个节点的监控数据；在数据存储方面，随着本地时序数据库的不断优化，单机Prometheus每秒可以采集一千万个指标，如果需要存储大量的历史监控数据，则还支持远程存储。

Prometheus的运行原理

通过Http协议周期性抓取被监控组件的状态。输出被监控组件信息的Http接口称为exporter。

常用组件大部分都有exporter可以直接使用，比如haproxy，Nginx，MySQL，Linux系统信息（磁盘、内存、CPU、网络等）

Prometheus主要特点

1. 一个多维数据模型（时间序列由metrics指标名字和设置key/value键/值的labels构成）
2. 非常高效的存储，平均一个采样数据占3.5字节左右，320万的字节时件序列，每30秒采样，保持60天，消耗磁盘大概228G
3. 一种灵活的查询语言–PromQL
4. 无依赖存储，支持local和remote不同类型
5. 采用http协议，使用pull模式，拉取数据
6. 监控目标，可以采用服务器发现或静态配置的方式
7. 多种模式的图像和仪表支持，图形化友好
8. 通过中间网关支持推送时间

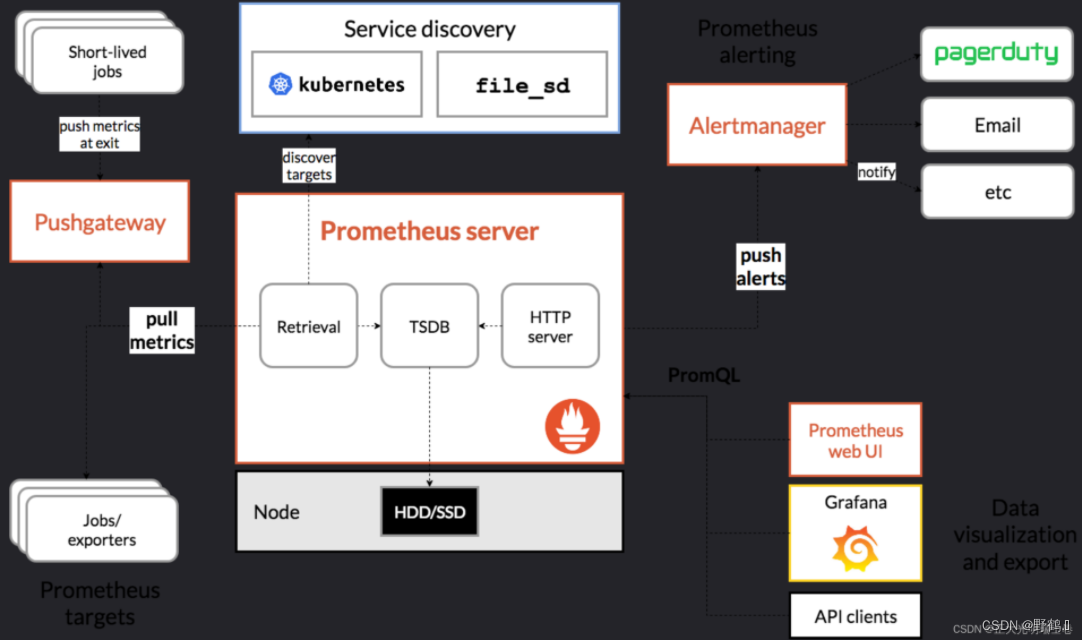

Prometheus组件

Prometheus由多个组件组成，但是其中很多组件是可选的

Prometeus Server：收集和存储时间序列数据

Client Library：客户端库，为需要监控的服务生成相应的

metrics：并暴露给Prometheus server，当Prometheus server来Pull时，直接返回实时状态的metrics

pushgateway对于短暂运行的任务，负责接受和缓存时间序列数据，同时也是一个数据源

exporter：各种exporter，面向硬件、存储、数据库、Http服务等

alertmanager：处理报警

webUI：其他各种支持的工具，本身的界面值适合用来语句查询，数据可视化，需要第三方组件，比如Granfana

说明：

1. Prometheus server：服务核心组件，采用 pull 方式收集 apiserver、scheduler、controller-manager、kubelet 组件数据， 通过 http 协议传输。并存储时间序列数据
2. Exporters/Jobs：负责收集不支持Instrumentation的目标对象（host, container…）的性能数据，并通过 HTTP 接口供 Prometheus Server 获取。
   • Node-Exporter：用于收集k8s集群中各node节点的物理指标状态数据，如平均负载、CPU、内存、磁盘、网络等资源信息的指标数据，需要部署到所有运算节点。
   • Kube-State-Metrics：为prometheus采集k8s资源数据的exporter，通过监听APIServer收集kubernetes集群内资源对象的状态指标数据，例如pod、deployment、service等等。同时它也提供自己的数据，主要是资源采集个数和采集发生的异常次数统计。 需要注意的是kube-state-metrics只是简单的提供一个metrics数据，并不会存储这些指标数据，所以可以使用Prometheus来抓取这些数据然后存储，主要关注的是业务相关的一些元数据，比如Deployment、Pod、副本状态等；调度了多少个replicas？现在可用的有几个？多少个Pod是running/stopped/terminated状态？Pod重启了多少次？有多少job在运行中。
   • cadvisor：用来监控容器内部使用资源的信息，比如 CPU、内存、网络I/O、磁盘I/O。
   • blackbox-exporter：监控业务容器存活性。
3. Service Discovery：服务发现，Prometheus支持多种服务发现机制：文件，DNS，Consul，Kubernetes，OpenStack，EC2等等。 基于服务发现的过程并不复杂，通过第三方提供的接口，Prometheus查询到需要监控的Target列表，然后轮训这些Target获取监控数据。
4. Alertmanager：是一个独立的告警模块，从 Prometheus server 端接收到 alerts 后，会进行去重、分组， 并路由到相应的接收方，发出报警，常见的接收方式有：电子邮件，微信，钉钉等。
5. Pushgateway：类似一个中转站，Prometheus 的 server 端只会使用 pull 方式拉取数据，但是某些节点因为某些原因只能使用 push 方式推送数据，那么它就是用来接收 push 而来的数据并暴露给 Prometheus 的 server 拉取的中转站。 可以理解成目标主机可以上报短期任务的数据到 Pushgateway，然后 Prometheus server 统一从 Pushgateway 拉取数据
6. Grafana：是一个跨平台的开源的度量分析和可视化工具，可以将采集的数据可视化的展示，并及时通知给告警接收方。其官方库中具有丰富的仪表盘插件。
   • Grafana是一款用Go语言开发的开源数据可视化工具，可以做数据监控和数据统计，带有告警功能。目前使用grafana的公司有很多，如paypal、ebay、intel等。

Grafana介绍

Grafana是一款用Go语言开发的开源数据可视化工具，可以做数据监控和说几句统计，带有告警功能。

特点

1. 可视化：快速和灵活的客户端图形具有多种选项，面板插件为许多不同的方式可视化指标和日志。
2. 报警：可视化地为最重要的指标定义警报规则，Granfana将持续评估他们，并发送通知。
3. 通知：警报更改状态时，他会发出通知，接受电子邮件通知
4. 动态仪表盘：使用模板变量创建动态和可重用的仪表盘，这些模板变量作为下拉菜单出现在仪表板顶部。
5. 混合数据源：在同一个图中混合不同的数据源，可以根据每个查询指定数据源，这甚至适用于自定义数据源。
6. 注释：注释来自不同数据源图标，将鼠标悬停在事件上可以显示完整的事件元数据和标记。
