Eplan 部件库导入部件的方法

1. 部件宏文件如何下载

1.1 西门子部件宏文件下载

EPLAN 的部件库是可以更新的，一般元器件厂商会提供其部件文件，以 SIEMENS 为例

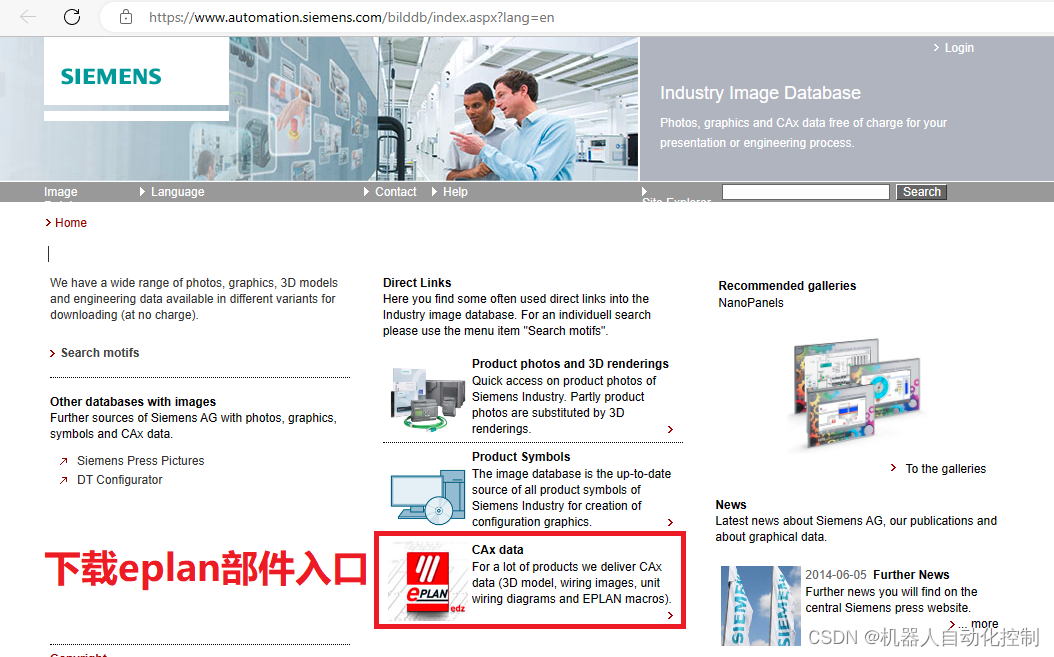

进入网站，点击EPLAN 的图标

https://www.automation.siemens.com/bilddb/index.aspx?lang=en

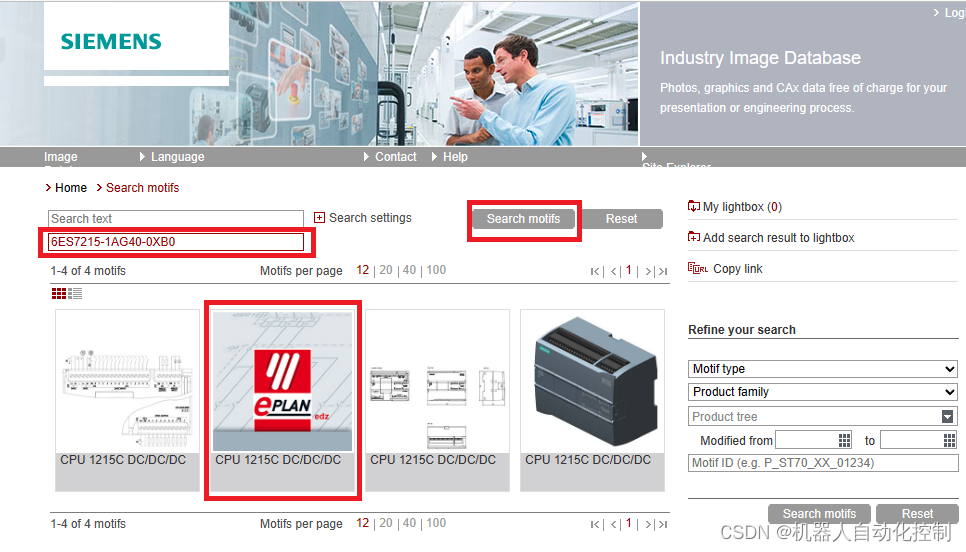

在订货号中输入所需部件订货号，点击搜索。点击搜索结果中带 EPLAN 图标

 点击下图中“Macro”即可下载edz宏文件

1.2 wago部件宏文件下载

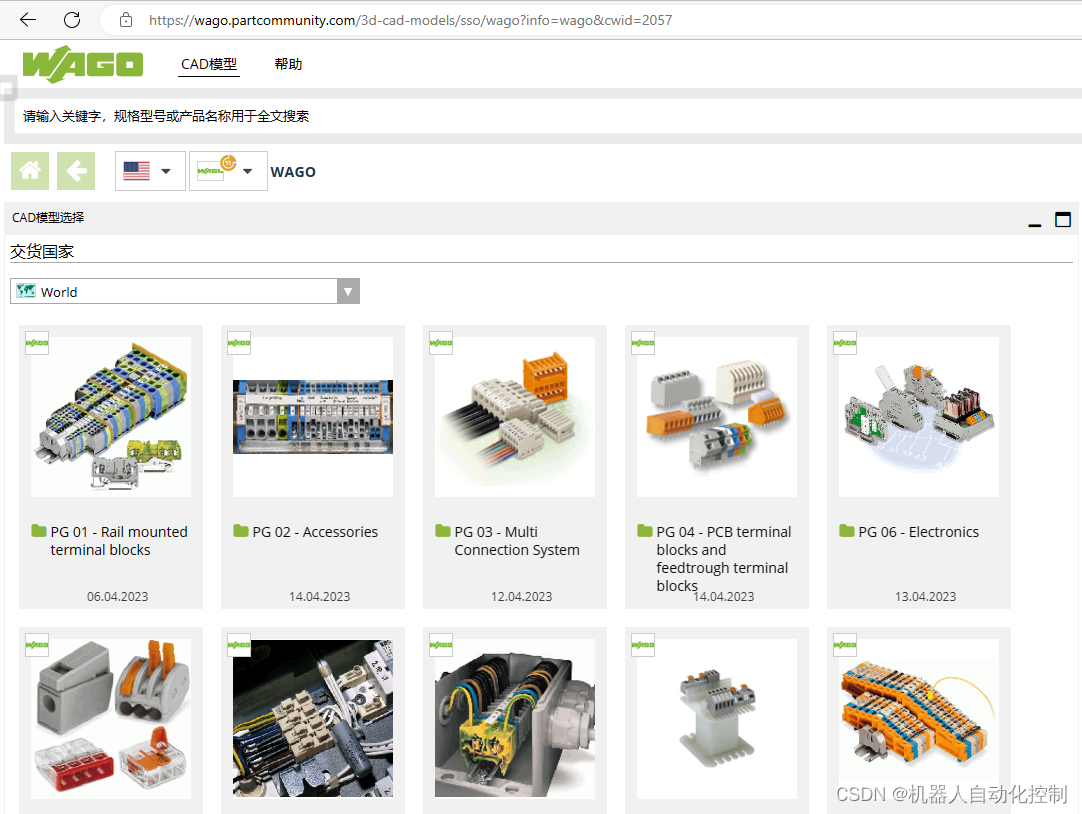

第一步：打开网址：https://wago.partcommunity.com/3d-cad-models/sso/

第二步：点击右上角登录按钮，输入注册时使用的邮箱和密码，登录账户。

第三步：在搜索栏里输入需要下载的产品型号，如 2002-1201，并点击搜索键

第四步：在搜索结果中选择所需下载型号，进入下载页面

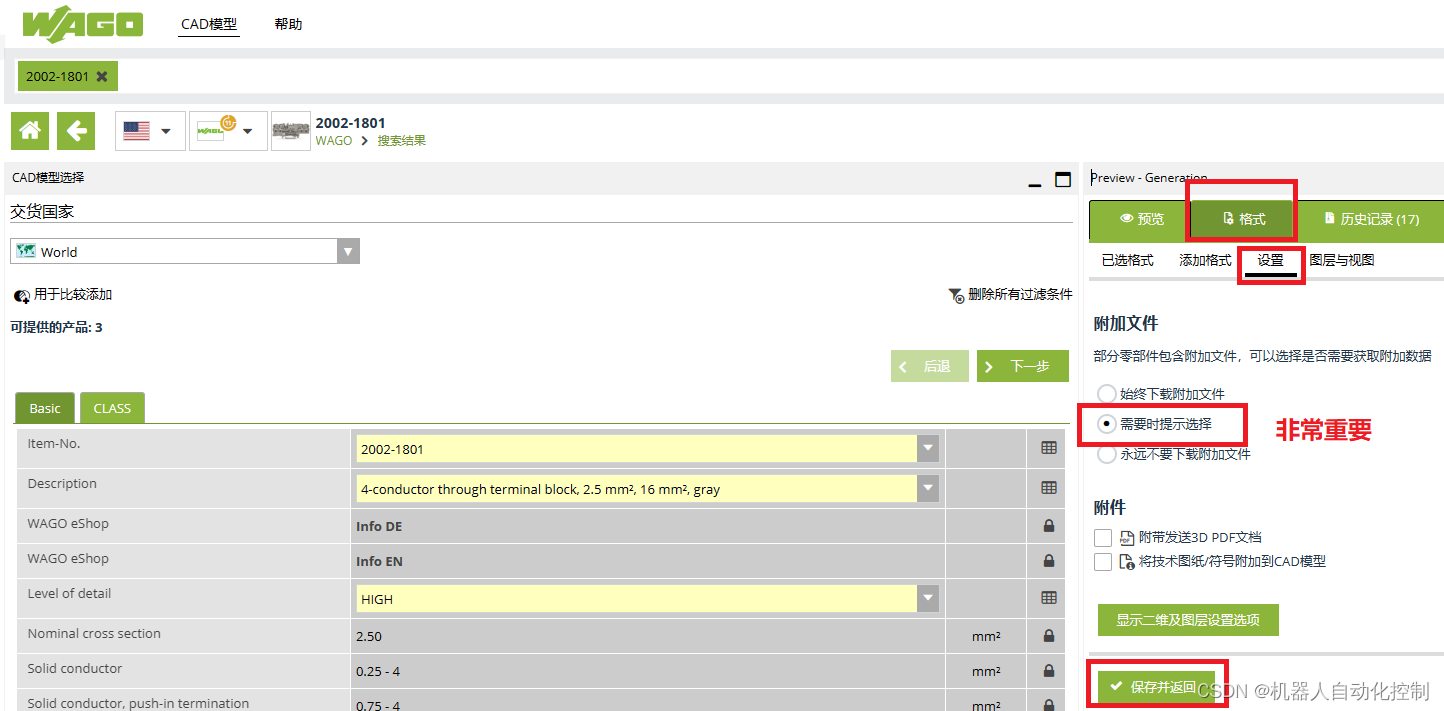

第五步：选择【格式】，【设置】中选择“需要时提示选择”，然后点击保存并返回：

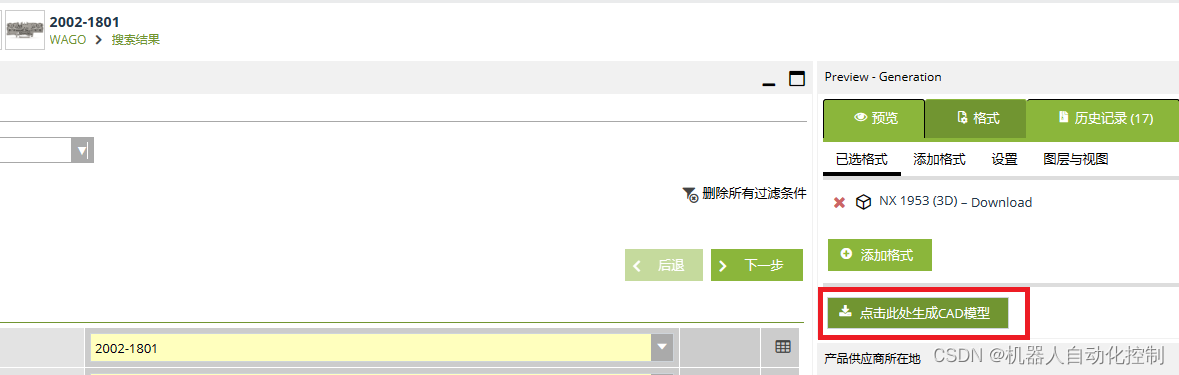

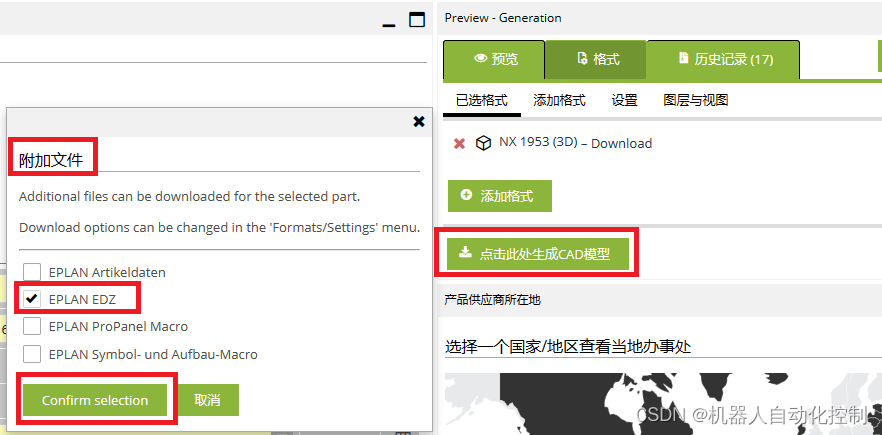

选择【点击此处生成CAD模型】，弹出一个【附件】选择对话框

 勾选【EPLAN EDZ】,并选择确认

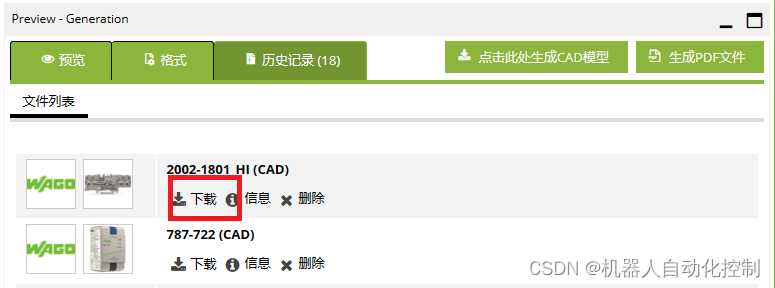

 缓冲一会，就可以点击【下载】，下载宏文件了

1.3 festo 部件宏文件下载

第一步：打开网址：

第二步：点击右上角登录按钮，输入注册时使用的邮箱和密码，登录账户。

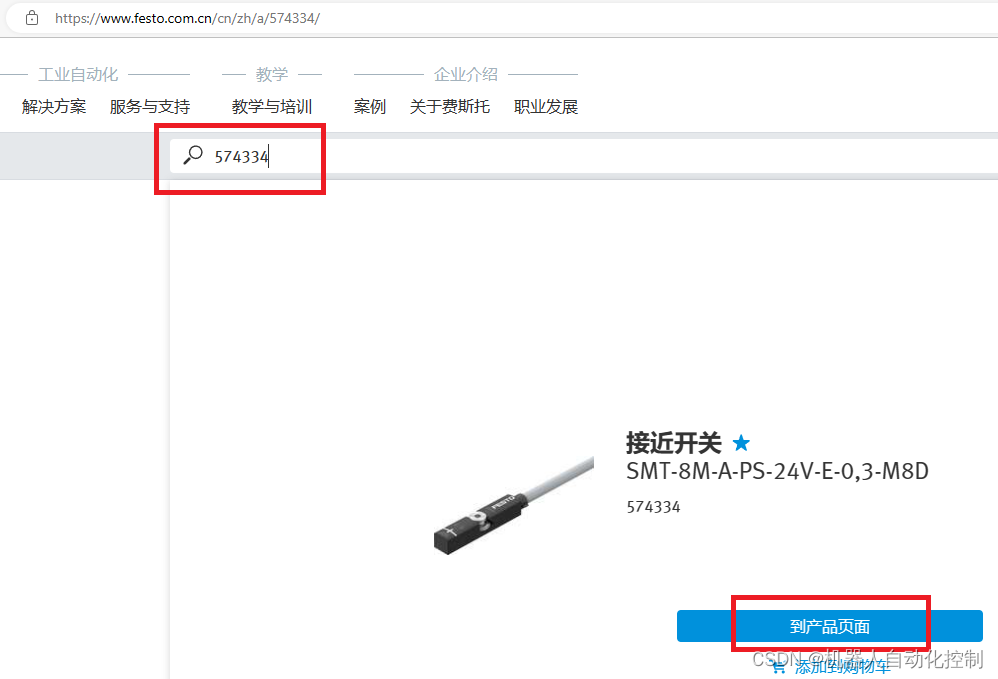

第三步：在搜索栏里输入需要下载的产品型号，如 539074。选择【到产品页面】

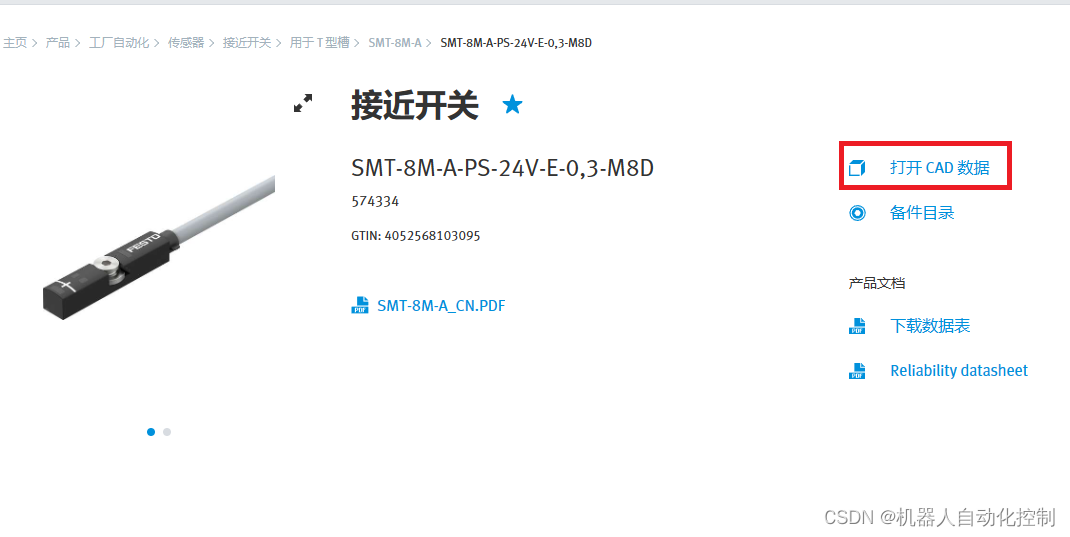

 选择【打开CAD数据库】

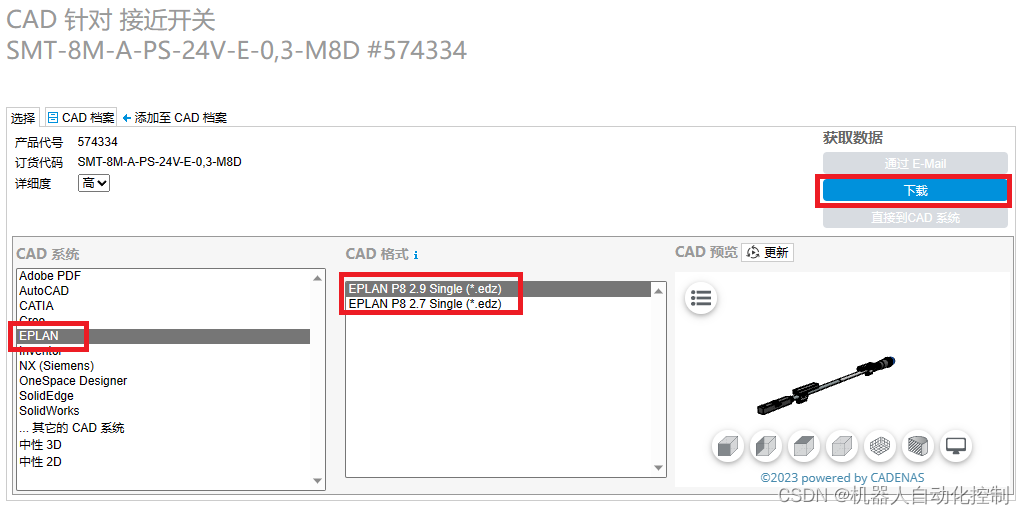

 在CAD系统中选择【EPLAN】,CAD格式选择相应的版本即可，最后选择【下载】

 1.4 PILZ 部件宏文件下载

打开网址：Pilz——安全自动化、自动化技术 - Pilz CN

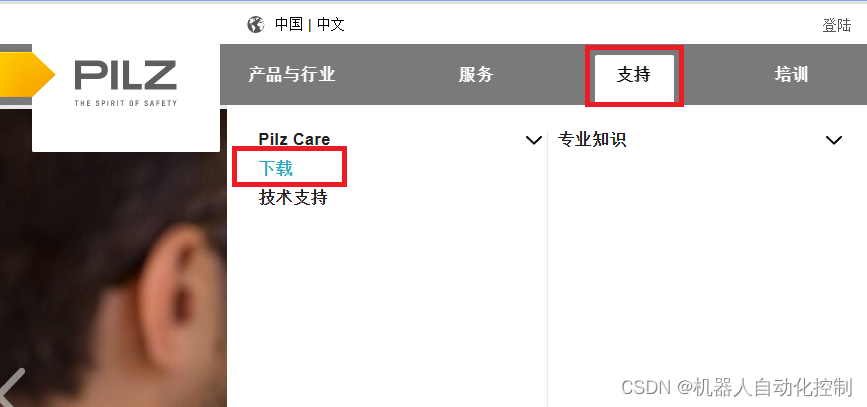

选择【支持】➡【下载】

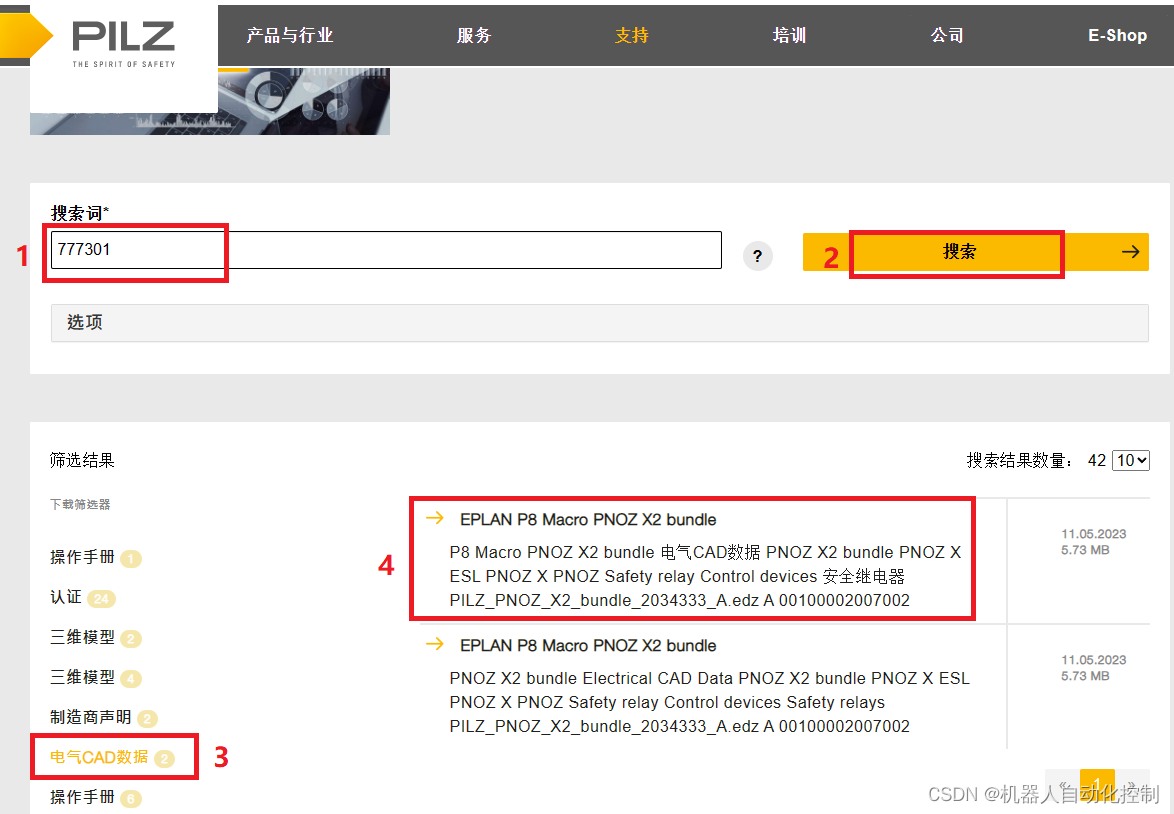

在搜索词中输入订单编号，如“777301”，点击【搜索】。在筛选结果中选择【电气CAD数据】 ，点击下载出筛选的结果即可，格式为edz.

2. 部件库导入宏文件

2.1 edz文件导入

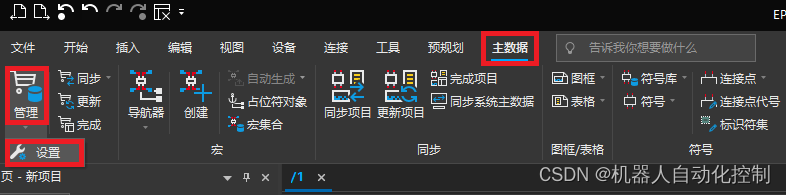

依次选择【主数据】➡【管理】➡【设置】

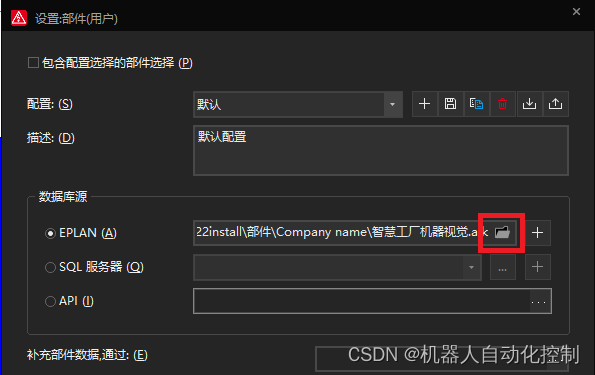

选择数据库 ，点击【确定】退出

再次选择【管理】，进入部件管理，选择【附加】➡【导入】

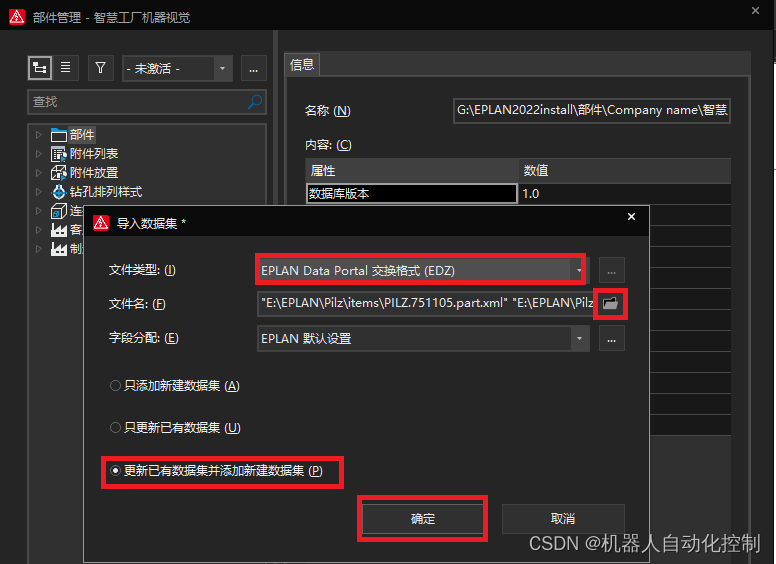

选择文件类型【EPLAN Data Portal交换格式(EDZ)】，点击文件名的扩展，选择要导入的edz文件，勾选【更新已有数据集并添加新建数据集】，选择【确定】。

2.2 xml, ema, 3d_ema文件导入

当我们建立个人部件库的时候，直接导入打包的EDZ部件库文件是一个好办法，但是每一个EDZ部件库文件有很多部件，甚至几万个，但我们想要的只是几个而已，该如何操作？

接下来，以PILZ.EDZ文件为例，只导入PILZ S5, PILZ S7, PILZ  S10, PILZ X2.8.
登录如下网址：EPLAN Data Portal

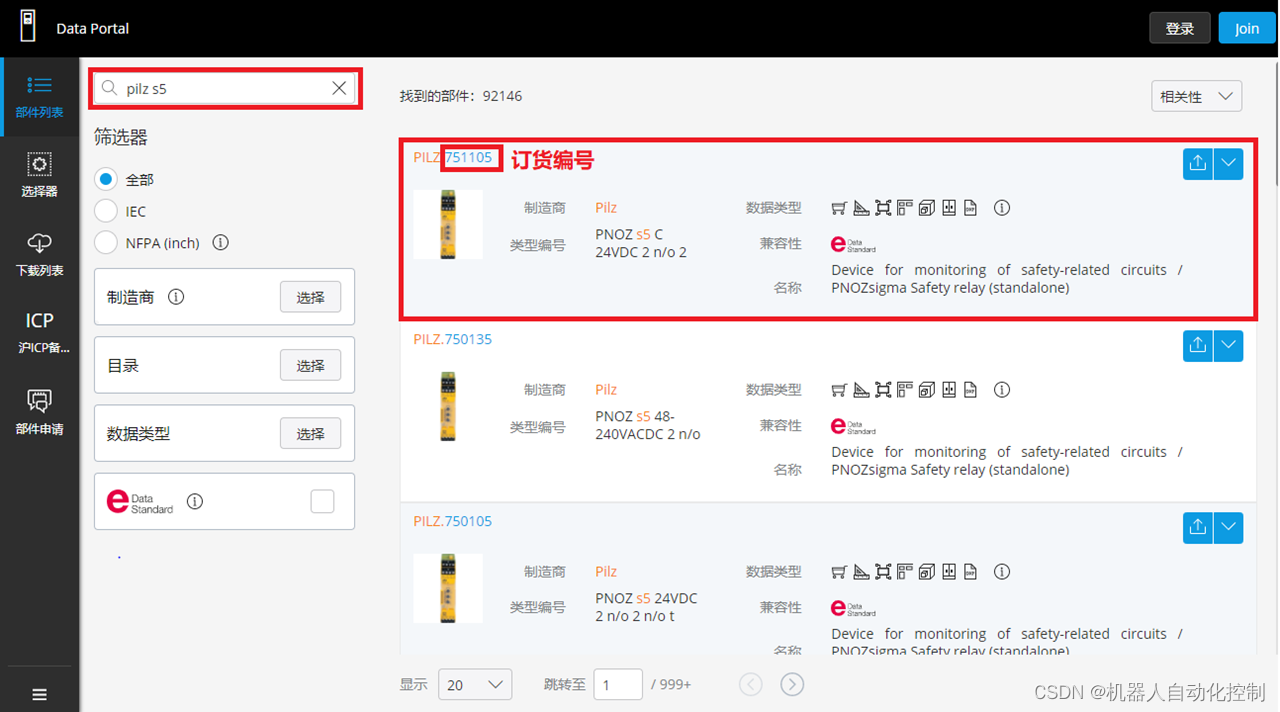

输入部件的型号“pilz s5”, 找到我们想要的部件，查找订货编号“751105”.

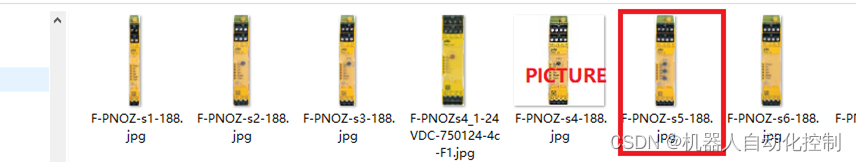

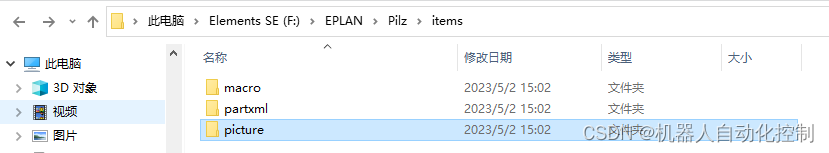

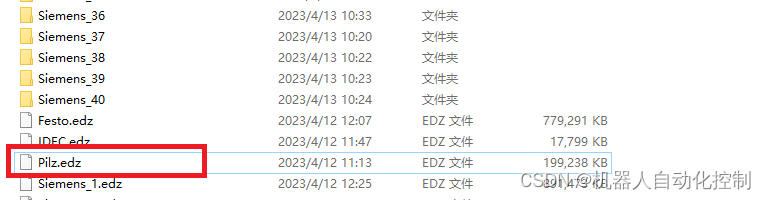

 使用解压软件解压文件“Pilz.edz”

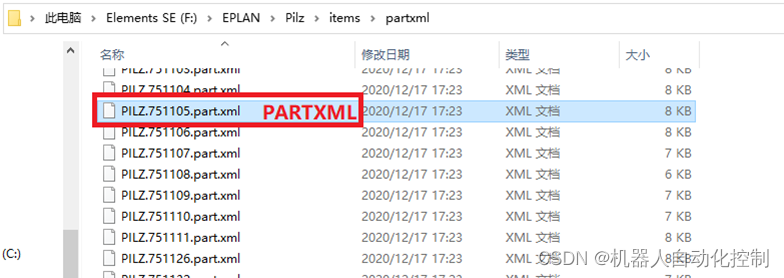

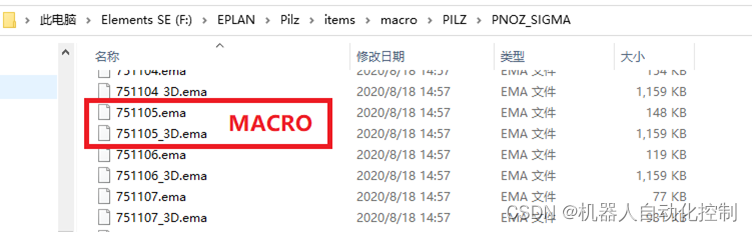

 分别在macro文件夹中找到“751105.ema”, "751105_3D.ema","PILZ.751105.PART.XML"三个文件

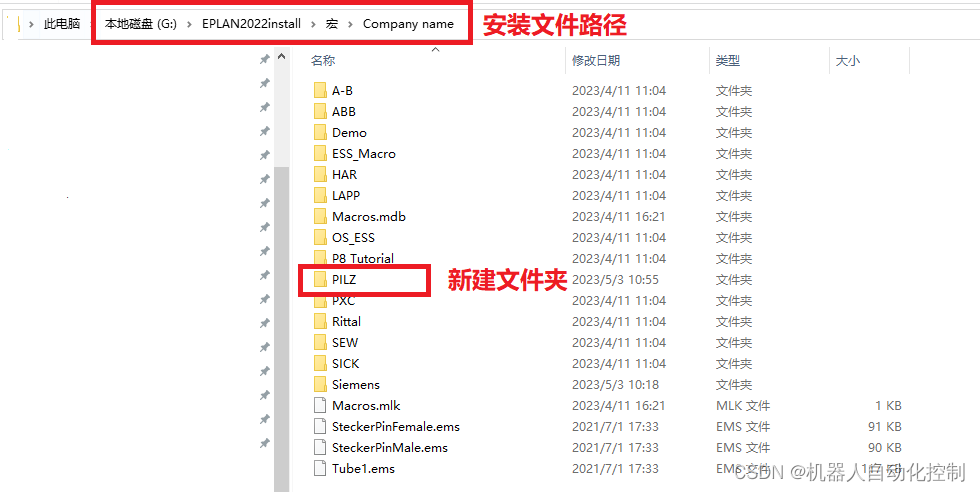

打开如下路径：EPLAN2022install\宏\Company name，新建一个文件夹并命名为pilz

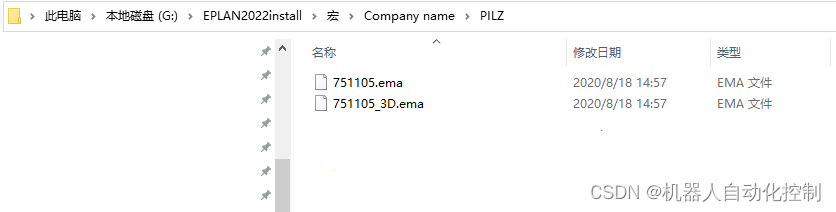

 将“751105.ema”, "751105_3D.ema"两个文件放入pilz文件夹下

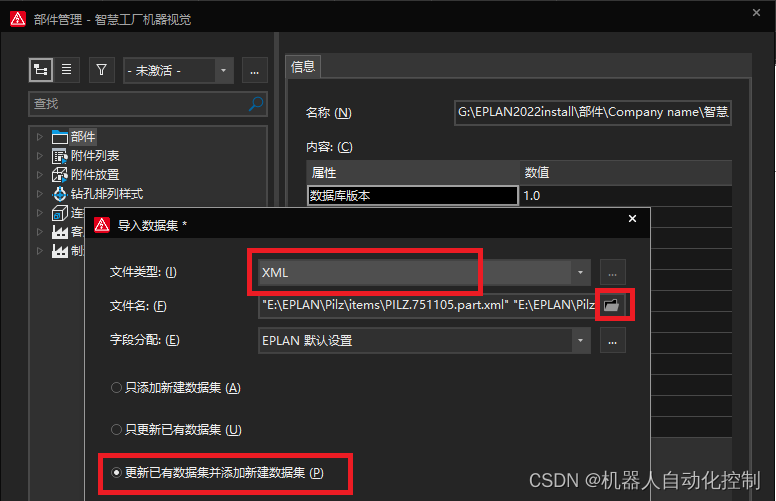

接下来就是导入文件，不同于edz文件的导入，我们先导入xml

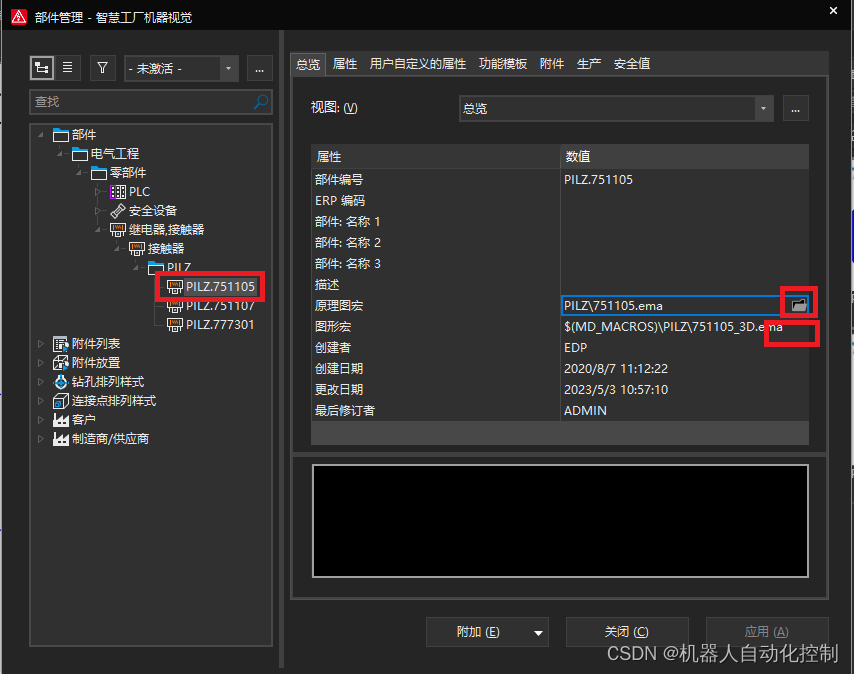

 导入xml完成后，我们接下来要导入ema，3D_ema。选择【主数据】➡【管理】，进入部件管理界面，依次选择【部件】➡【电气工程】➡【零部件】➡【接触器】➡【PILZ】➡【PILZ.751105】。在右侧选择【总览】，将原理图宏绑定到先前的751105.ema；图形宏绑定到先前的751105_3D.ema。至此导入部件完成
