使用V16下载精智(Comfort)系列屏的项目时有时会提示“由于缺少面板映像,下载失败。请安装缺少的面板映像”,造成上述异常的主要原因是V16的软件缺少对应的镜像文件。

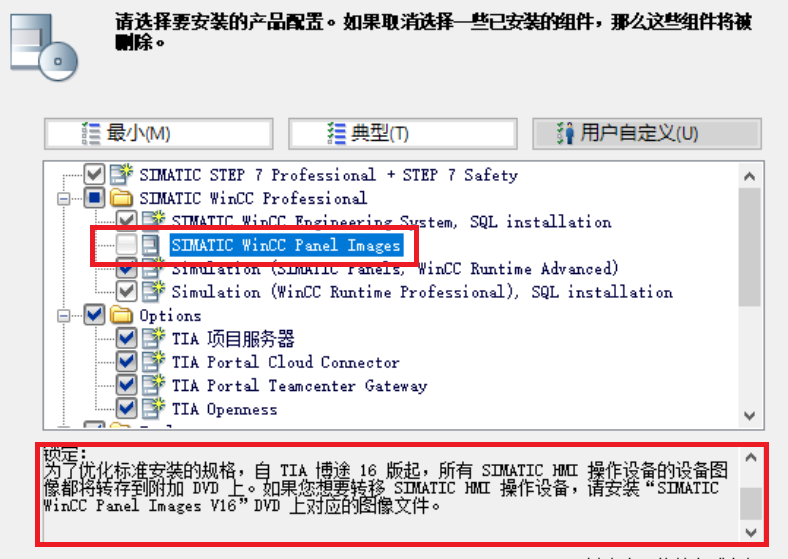

V16在安装DVD1时是无法安装对应的映像文件的,因此需要安装DVD3才会有映像文件。如下图所示。
下载地址: SIMATIC STEP 7 incl. Safety and WinCC V16 TRIAL Download - ID: 109772803 - Industry Support Siemens

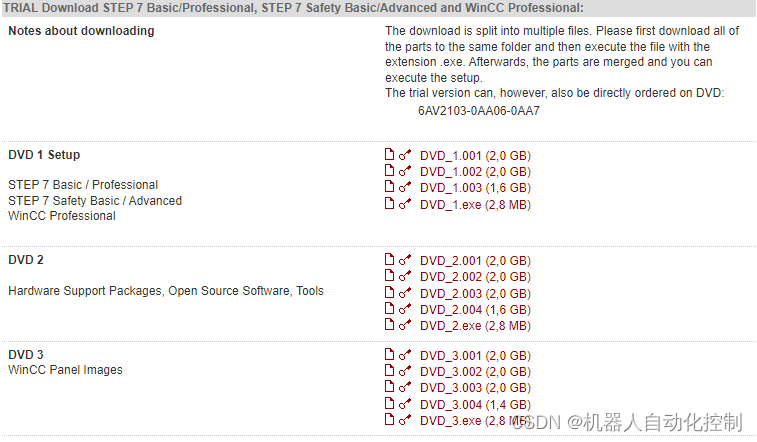

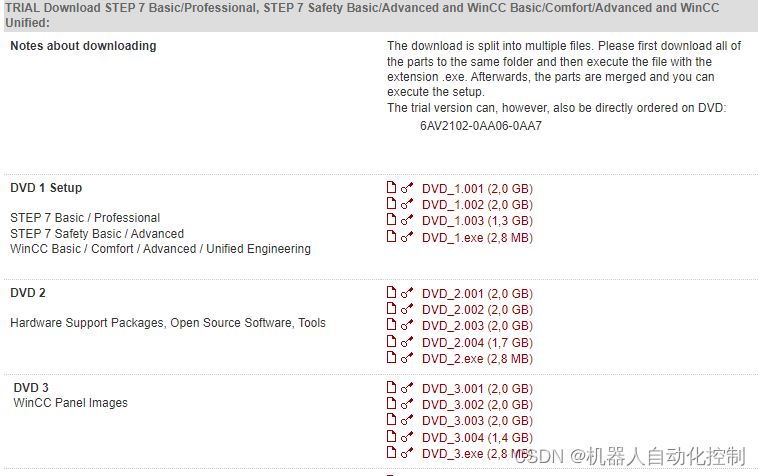

根据wincc版本的不同,下载不同的 DVD 3

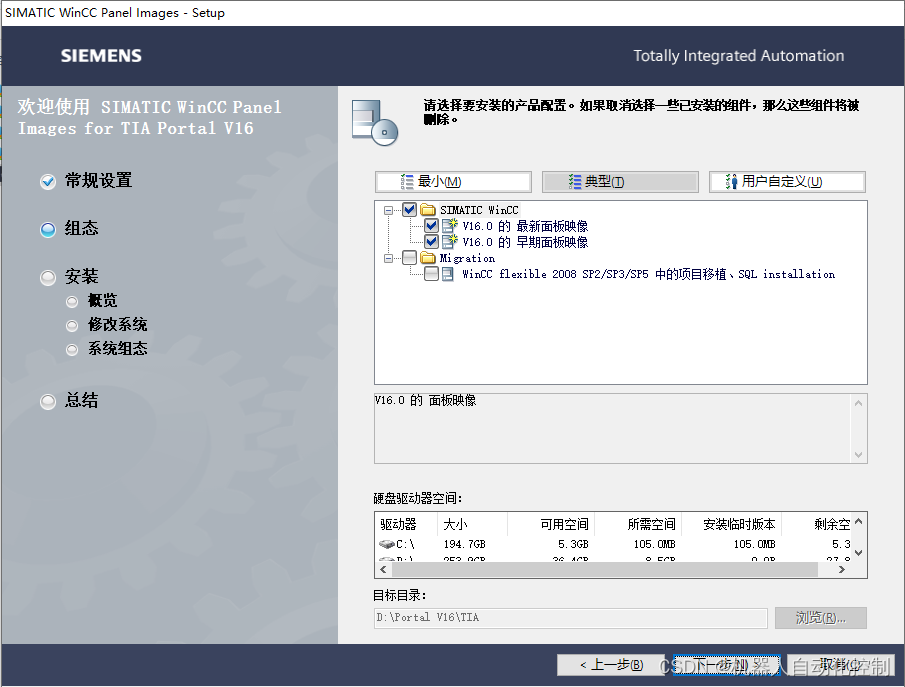

运行安装“SIMATIC_WinCC_Panel_Images_V16.exe”

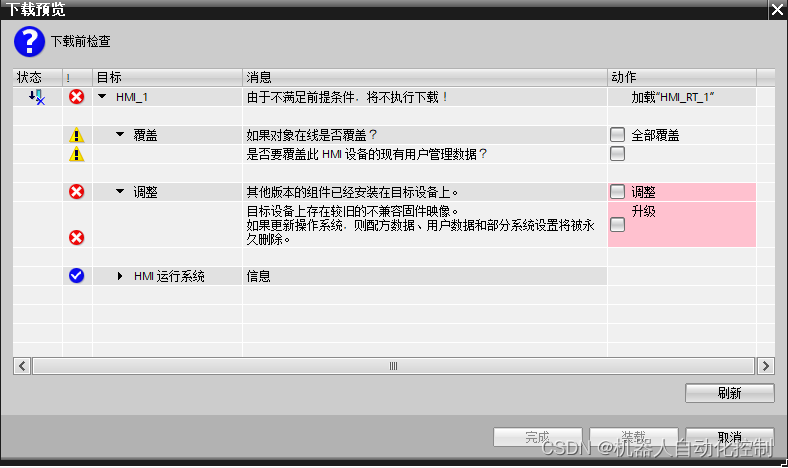

再次下载程序,HMI开始更新软件,更新后即可下载。
