proteus中管脚的逻辑状态显示测试

一、逻辑输出

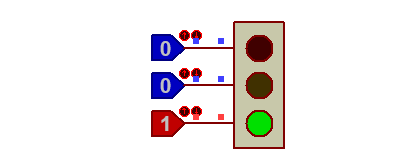

1、单个逻辑输出（logicState）

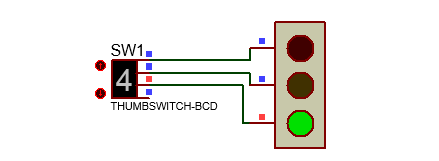

上面，我们采用了交通灯（trafficlight）来接收logicstate的逻辑信号。
2、多路逻辑输出

二、逻辑显示（逻辑探针）
在做数字电路的时候对于端口的逻辑状态测试是常常遇到的，所以特意拿出来说说，介绍一下逻辑状态在proteus中怎么测试。

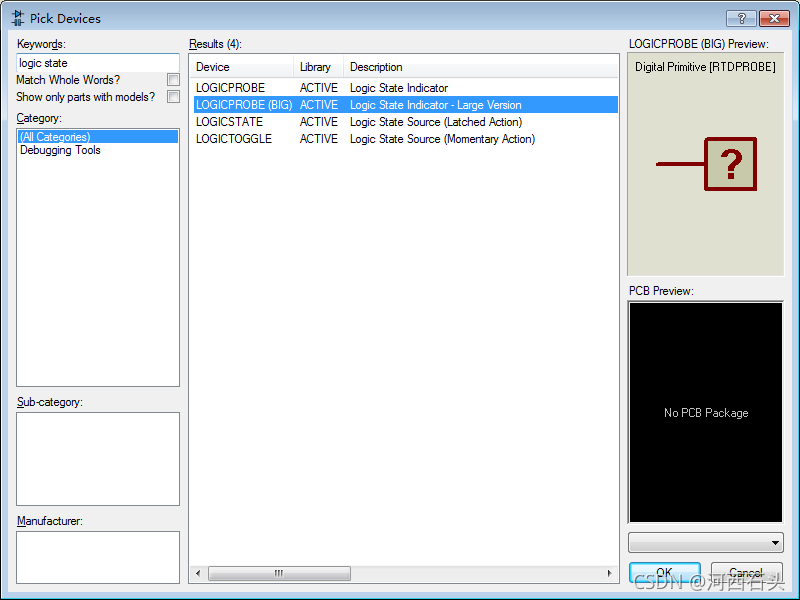

首先我们必须找到这个器件（我们许多人可能会在标签模式或者终端模式、仪器库里去找），输入logic state indecator就可以找到，如下图：

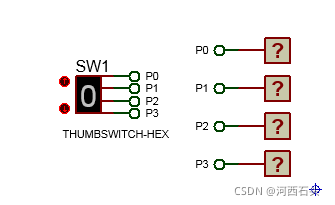

将上面的逻辑状态显示器加入工程里面，同时辅助加入一个ThumbSwitch,如下图：

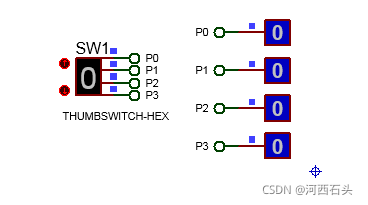

打开运行

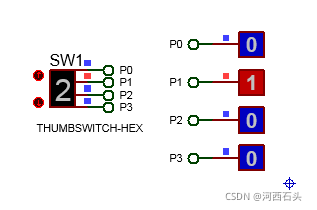

点击上下开关，显示出2的二进制编码的逻辑状态，如下图

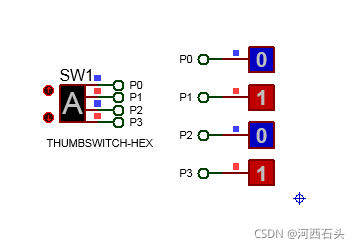

也可以从A字母开始

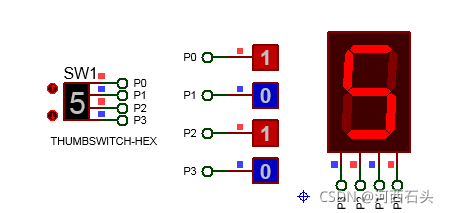

这个测试在4管脚BCD码的数码管中也特别有用哦，如下图(注意，BCD数码管的管脚顺序是从右到左)

逻辑探针可以探测到的实际是纯电压，即使电路中没有可以可是到的电流也仍然可以用逻辑探针探测到逻辑值。
