【protuse】逻辑分析仪的使用

.

.

前言：本文章详细讲述了较为基础的逻辑分析仪的使用，逻辑分析仪的面板设置，以及通过例子详细讲解了使用的过程。

目录

布置测试电路

1添加逻辑分析仪：

2 添加时钟信号

 连接电路：

点击运行：

逻辑分析仪功能简介：

面板介绍与设置：

设置触发条件：

捕捉分辨率设置:

放大缩小波形：

触发位置：

光标：

捕捉：

单通道测试使用示例：

1重新运行

2设置触发条件为上升沿触发

 3设置捕捉分辨率小于0.5m

捕捉：

参考文献：

---

布置测试电路

1添加逻辑分析仪：

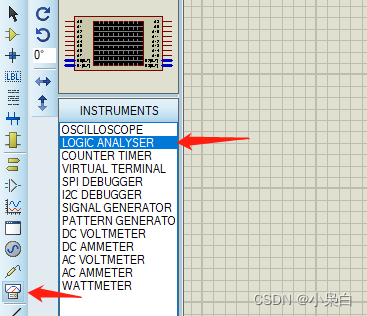

单击LOGIC ANALYSER，并在要放置的地方放置。

2 添加时钟信号

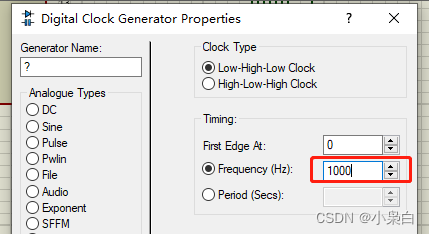

设置信号频率：双击时钟信号发生器，更改频率，点击OK

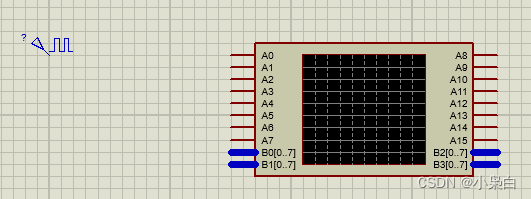

 连接电路：

点击运行：

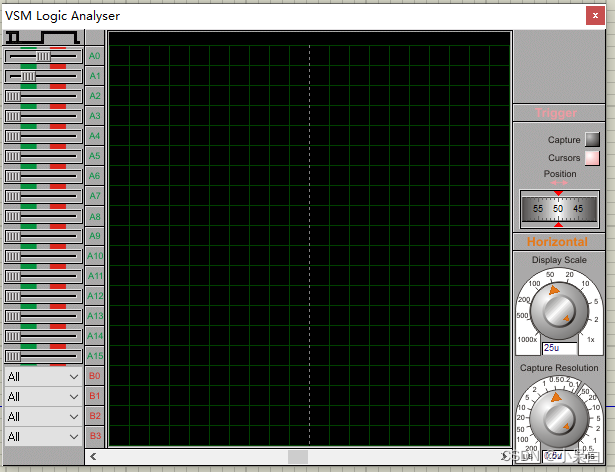

弹出面板：说明搭建完成。若无面板请点击。

逻辑分析仪功能简介：

逻辑分析仪在点击采集信号后，对满足触发条件的信号进行采集，存储并显示出来。信号的触发只有一个点，即在某一时刻是触发的，而显示的是波形，为什么呢？是这样的，逻辑分析仪会对触发点、触发点前一部分以及触发点后一部分的波形进行采集并显示。

每次采集完成后逻辑分析仪将保持原来的波形，不再变化，直到重新采集。

面板介绍与设置：

设置触发条件：

 这里是设置触发条件的

有5种选项，如图A0到A4通道分别设置了不同的触发条件。

A0的触发条件是无论什么波形都可以触发

A1的触发条件是低电平触发

A2的触发条件是上升沿触发

A3的触发条件是高电平触发

A4的触发条件是下降沿触发

当有多个通道同时工作的时候，只有当所有通道的信号同时满足信号的触发条件时，逻辑分析仪才会采集波形

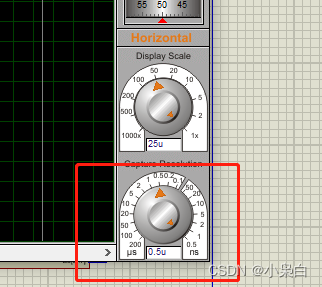

捕捉分辨率设置:

捕捉分辨率指对一个波形进行采集时，采集的间隔时间是多少。采集间隔时间应小于波形持续时间，否则采集的波形会变形。例如1000Hz频率的信号，单个高电平波形持续时间0.5ms，因此设置分辨率为0.5m刚好可以捕捉到。

放大缩小波形：

一般不需要用，一般用鼠标的滚轮即可放大缩小。

触发位置：

触发位置指触发点在所有波形中的哪个位置。如40，表示40%，即采集波形时对触发点前面的40%波形进行采集，对触发点后面60%的波形进行采集。40%与60%只相对于逻辑分析仪的采集长度来说的，由于逻辑分析仪的存储空间有限，信号的采集只能是一定长度的。

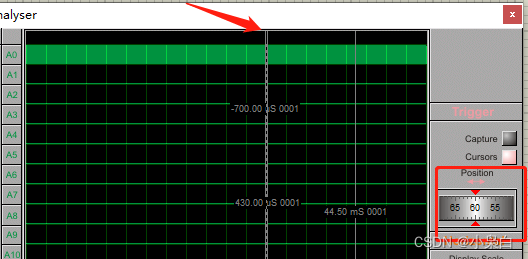

在图中，虚线代表触发点的位置，将波形调到最小可以看到，60%的触发位置时触发位置刚好在所有波形中的60%的位置。

光标：

灰色是关闭，粉色是打开。光标的作用是你可以对某一时刻进行标记，方便查看同一时刻，不同通道波形的状态。

图中实线为我们设置的光标，虚线为触发点所在位置。

捕捉：



 开始对信号进行捕捉，点击一下capture，按钮由灰色变粉色，粉色表示正在工作，但信号没有满足触发条件，正在等待满足触发条件的信号。然后变绿色，绿色表示已经找到满足触发条件的信号了，正在对波形进行采集和存储。最后将波形显示出来，并且按钮变灰色，一次采集完成。

单通道测试使用示例：

最开始的时候我们已经搭建了一个测试电路了，现在我们一起来采集一次波形吧。

1重新运行

先点击方形停止，再点击三角形运行

2设置触发条件为上升沿触发

我们用的是通道A0，所以设置这个就行了，其他的不用管。

 3设置捕捉分辨率小于0.5m

一般和0.5m相差不大，即只比0.5m小一点点的话波形会失真，所以分辨率调小一点。这里是10us

 注意：分辨率越高，捕捉到触发条件是的时间越短。

捕捉：

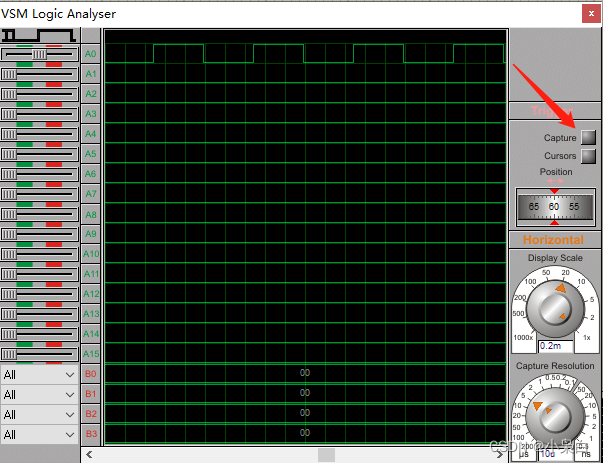

点击capture，等待波形出现。

到此，采集就完成了。
