3Dmax开孔打洞圆孔洞的几种方法和技巧

最常见的几种打洞方法及技巧和注意事项总结如下。除了布尔运算外其余几种都是在可编辑多边形模式下进行的，这里所有的打孔打洞都是以圆洞为例，因为圆洞的难度相对来说要大一些了。

文章原出处： https://blog.csdn.net/haigear/article/details/129661260

一、布尔

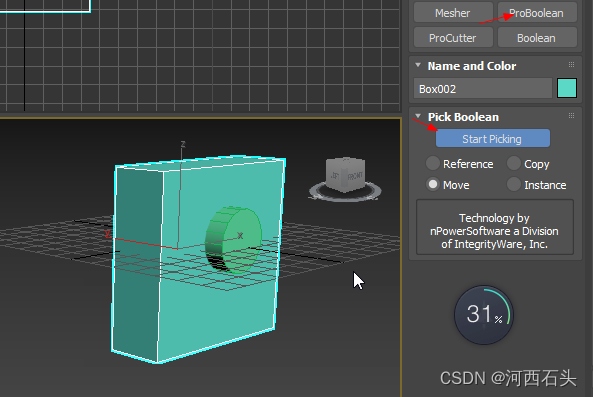

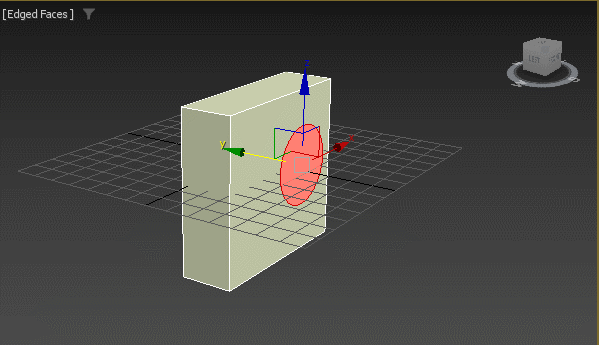

最常见，最容易想到的就是不二运算打洞，在指定位置打洞还需要结合捕捉对齐工具。布尔工具的使用有两种，一种是普通的布尔一种是超级布尔proboolean,

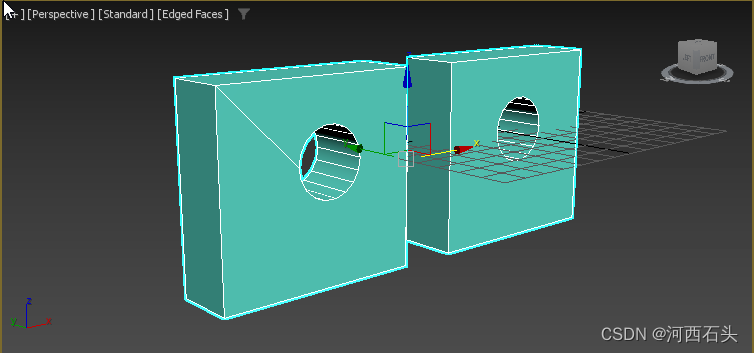

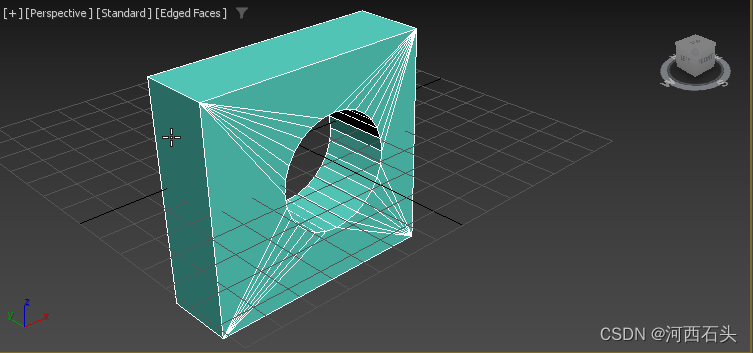

对比两种boolean的差别，一目了然，左边的是普通的boolean，右边的是proboolean，不喜欢那根连接线的还是用超级布尔吧！

二、投射

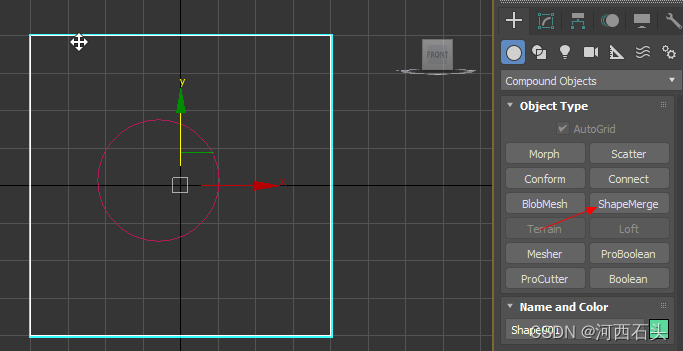

利用复合对象中的图形合并把需要打洞的形状投射到物体表面，这里我叫做投射。

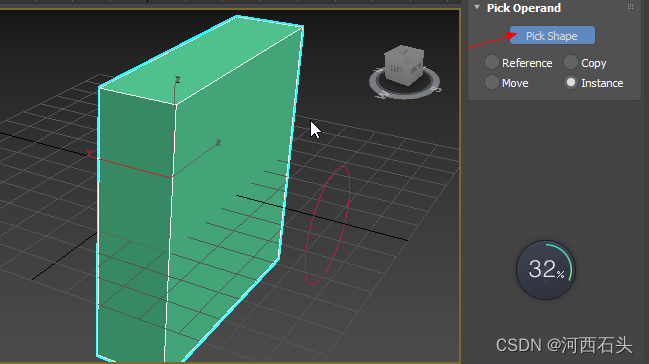

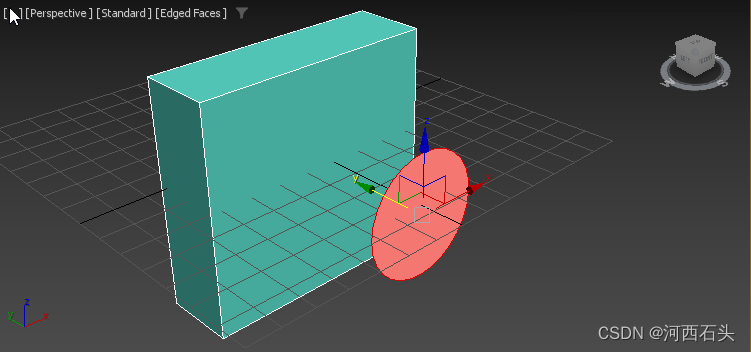

选取形状投射

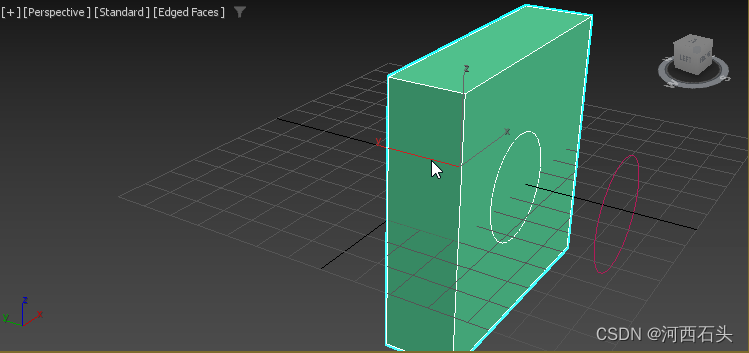

很明显，我们在box上面看到了一个投射的圆形

我们可以得到了一个干净的圆洞了。

三、推拉

所谓推拉法那只是我个人的习惯命名，就是按住shift键先将面片推到物体对面即可打穿一个洞，有的时候需要推到对面后再拉回来才可完成打洞，这种图形往往和边缘直接相连，这里不演示。

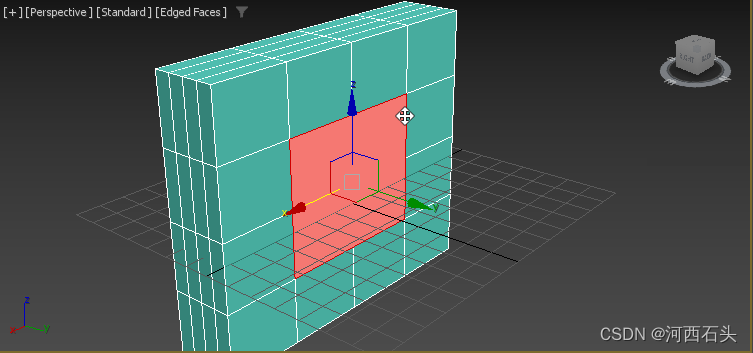

1、推送到对面

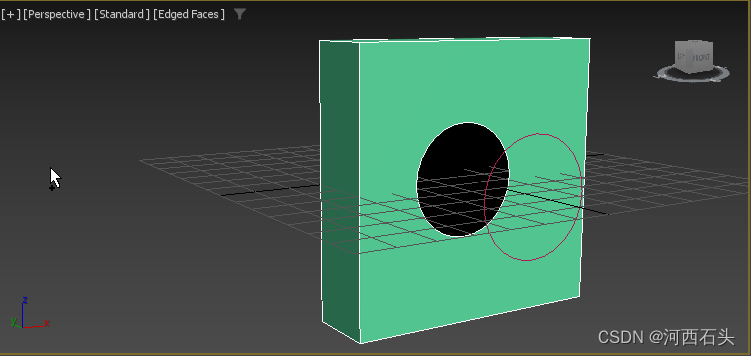

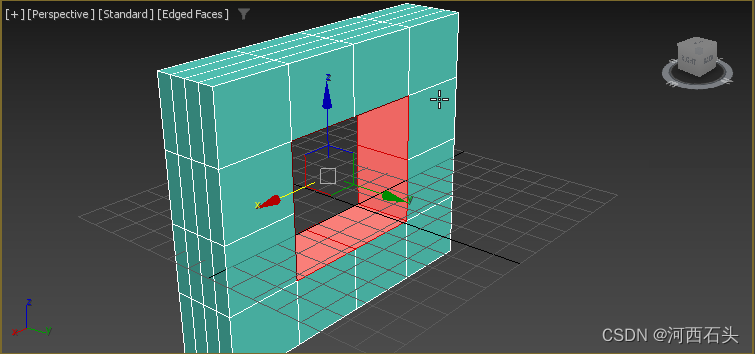

2、效果演示

四、桥工具也可开孔

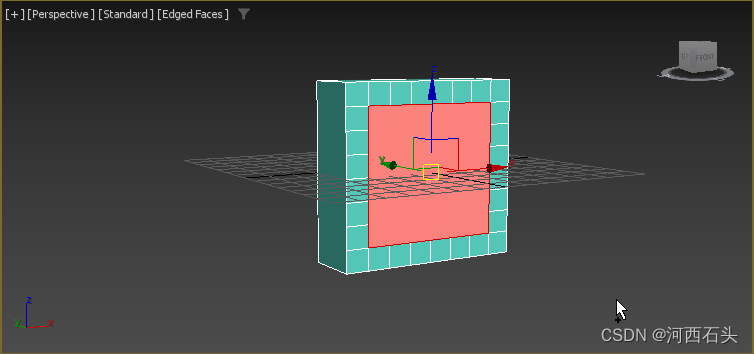

当我们在物体两个相对的面已经得到了我们要打孔的形状的面后，我们就直接可以使用桥命令完成打孔，如下：

此时，如果对面的形状也处于选择状态，这个时候我们直接点击“桥”命令，则可以按照形状开孔了，如下：

这个方法适合两个面都有相同的形状而且都选择好了形状的情况，和上面第三部分说到的推拉法不一样的是，推拉法只在一个面有图形，这点可以根据情况来注意选择。

五、点切角

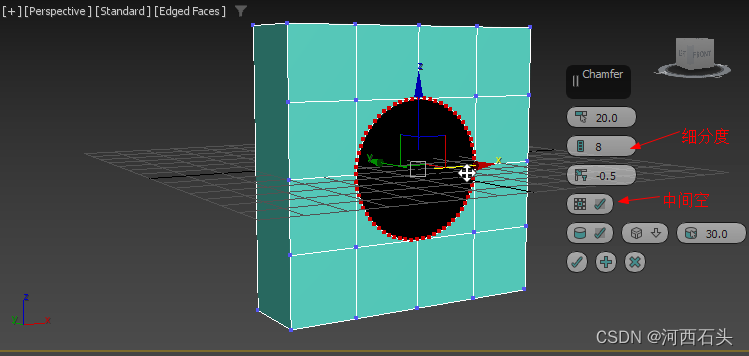

在多边形编辑中选择点层级，然后选择切角命令chamfer,，注意设置好参数，细分度越高，圆的圆滑度越好。

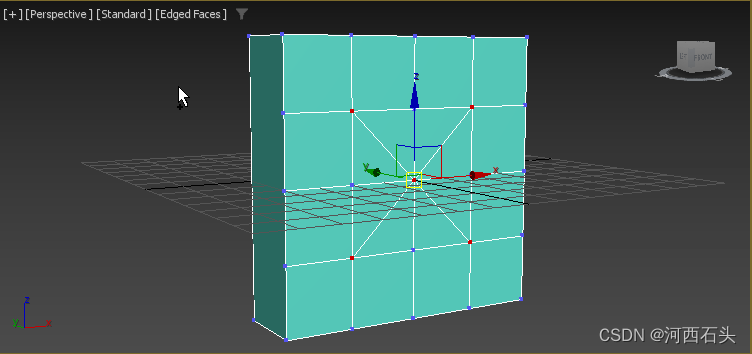

如果考虑到布线的严密，建议先将四个顶点和中心点连接起来后再做切角，如下图：

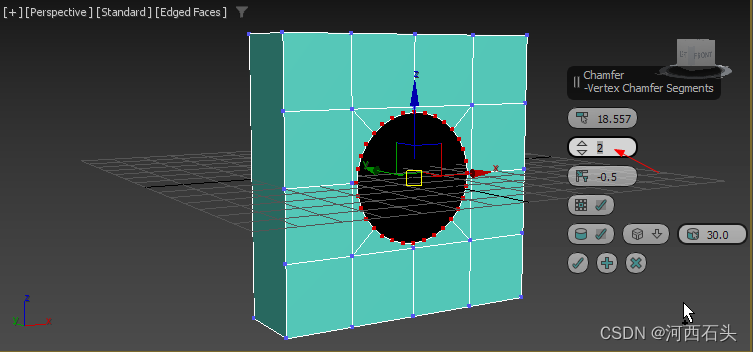

我们可以对比没有做四个顶点和中心点连接前的切角会发现，这里的切角细分度才2，但圆已经非常圆滑了，所以我们多做一些辅助工作还是很有回报的。

六、石墨GeoPloy

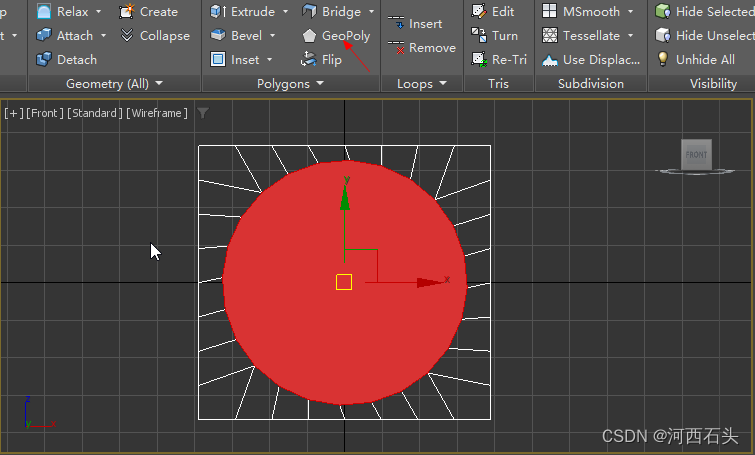

在石墨工具中选择GeoPoly来完成圆洞，我们先在需要打洞的面构造一个正方形，不是正方形那自然打出的洞就不会圆，这个可以自己的需要来，细分的格子越多就越圆滑。

ctrl+backspace，移除选中的点，我们就可以得到一个正方形的面，这个时候我们就可以使用

七、循环工具

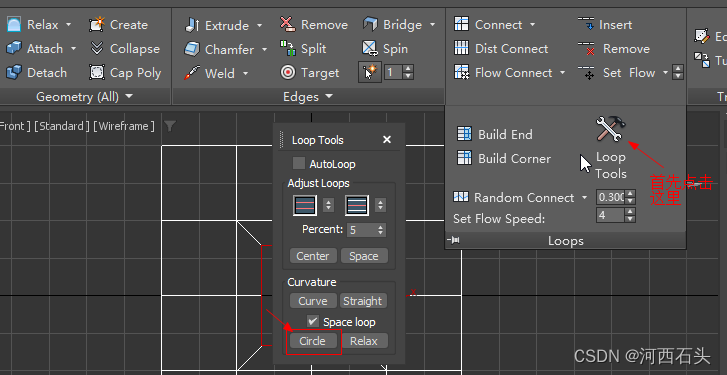

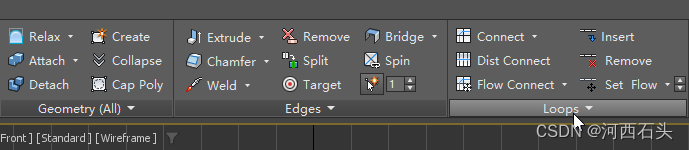

在石墨工具中，找到loop（千万不要找错了地方哦）

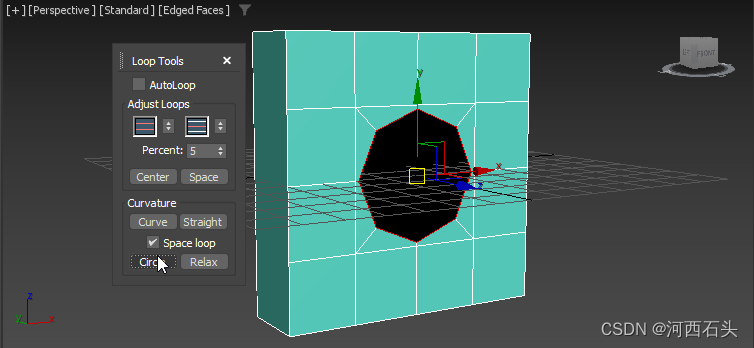

点击下拉的箭头，就会出现一个LoopTools，点击后会弹出一个Loop Tools的设置框，最下面有一个circle，点击就可以让一个正方形变成圆了。

如果想这个圆更圆滑，那就必须将这个正方形事先细分出更多的点。这也是这种方法做圆洞的缺陷之处，它不能调节细分光滑度。

文章随时可能会更新或者添加最新的内容，所以请注意文章原出处：河西石头
本文的内容已经做成视频发在B站：https://www.bilibili.com/video/BV1pX4y1o78f/?spm_id_from=333.999.0.0
需要看具体演示的可以参看B站的视频。
