NVIDIA GPU A100 Ampere(安培)架构深度解析

文章目录

NVIDIA GPU A100 Ampere(安培)架构深度解析

1. NVIDIA A100 Highlights

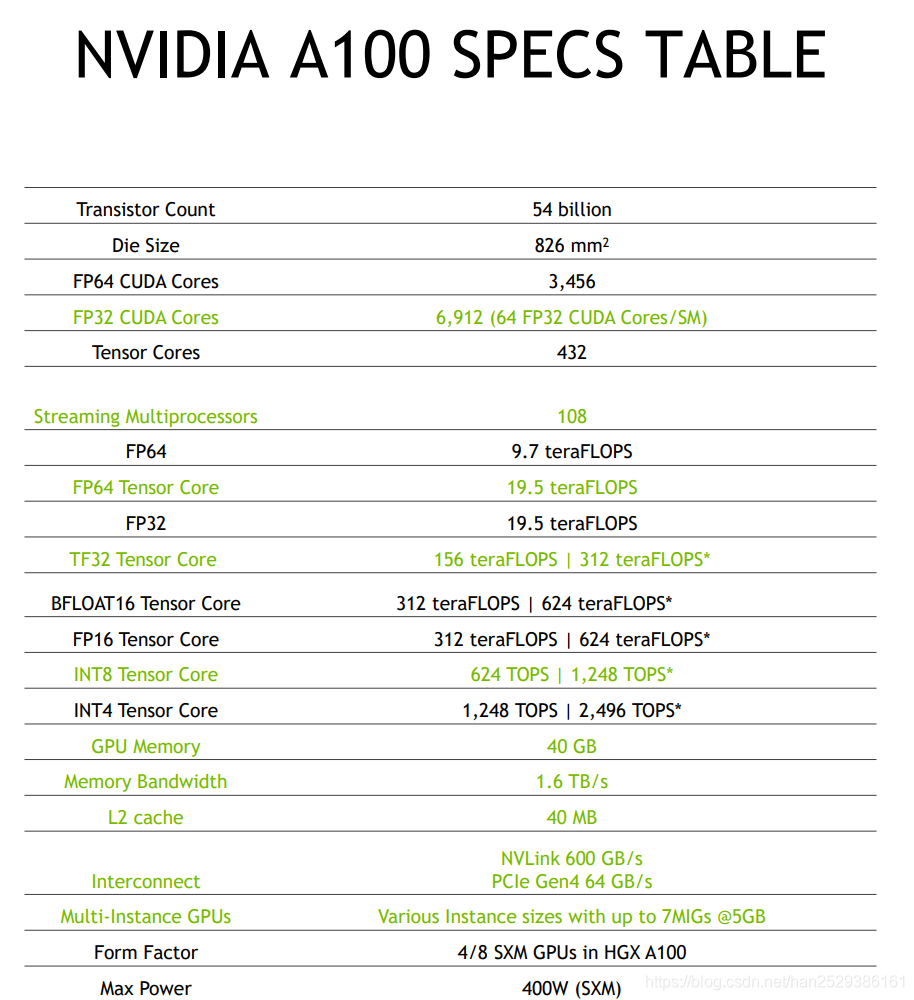

NVIDIA A100 SPECS TABLE
在这里插入图片描述

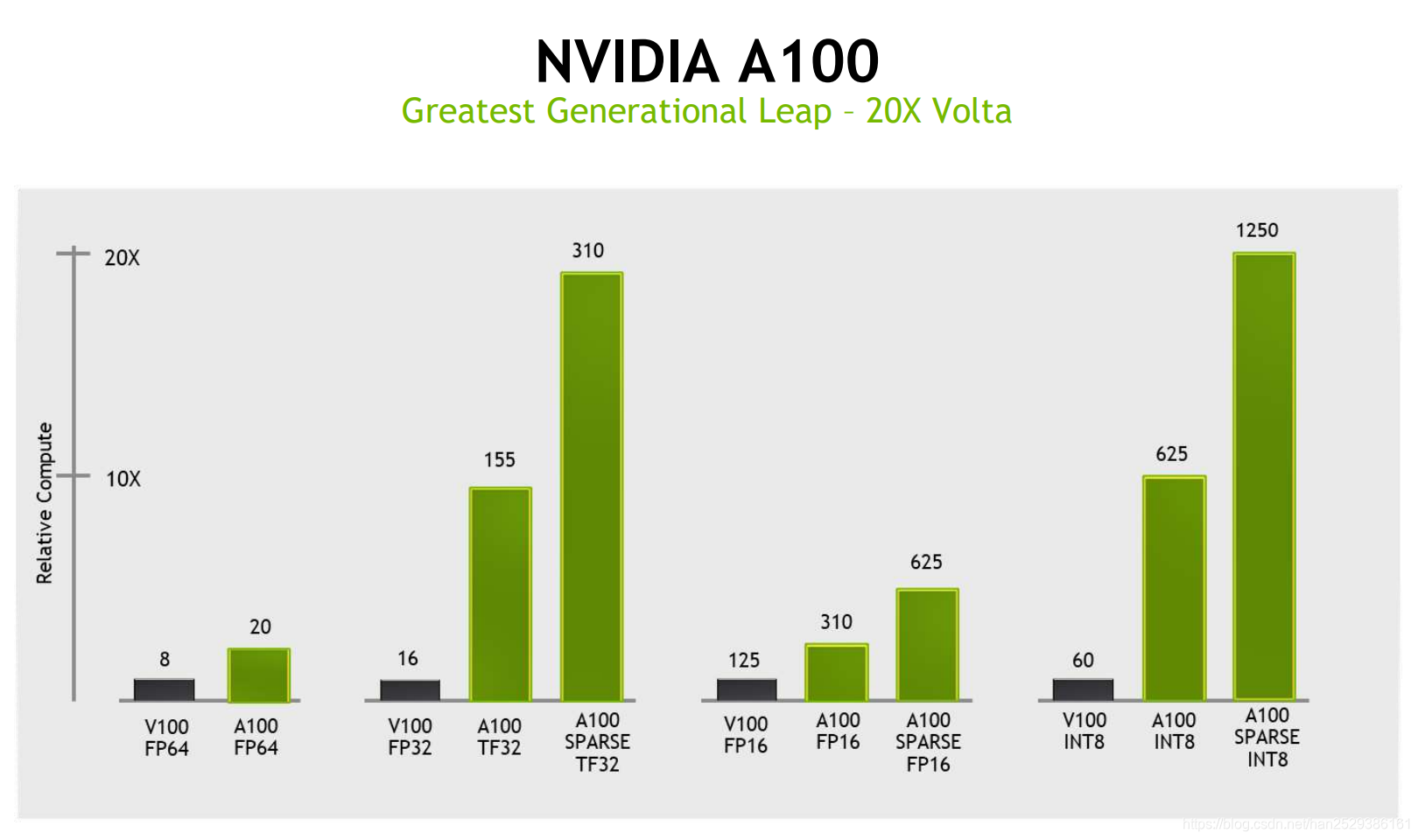

1.1 NVIDIA A100对比Volta有20x性能的性能提升。

在这里插入图片描述

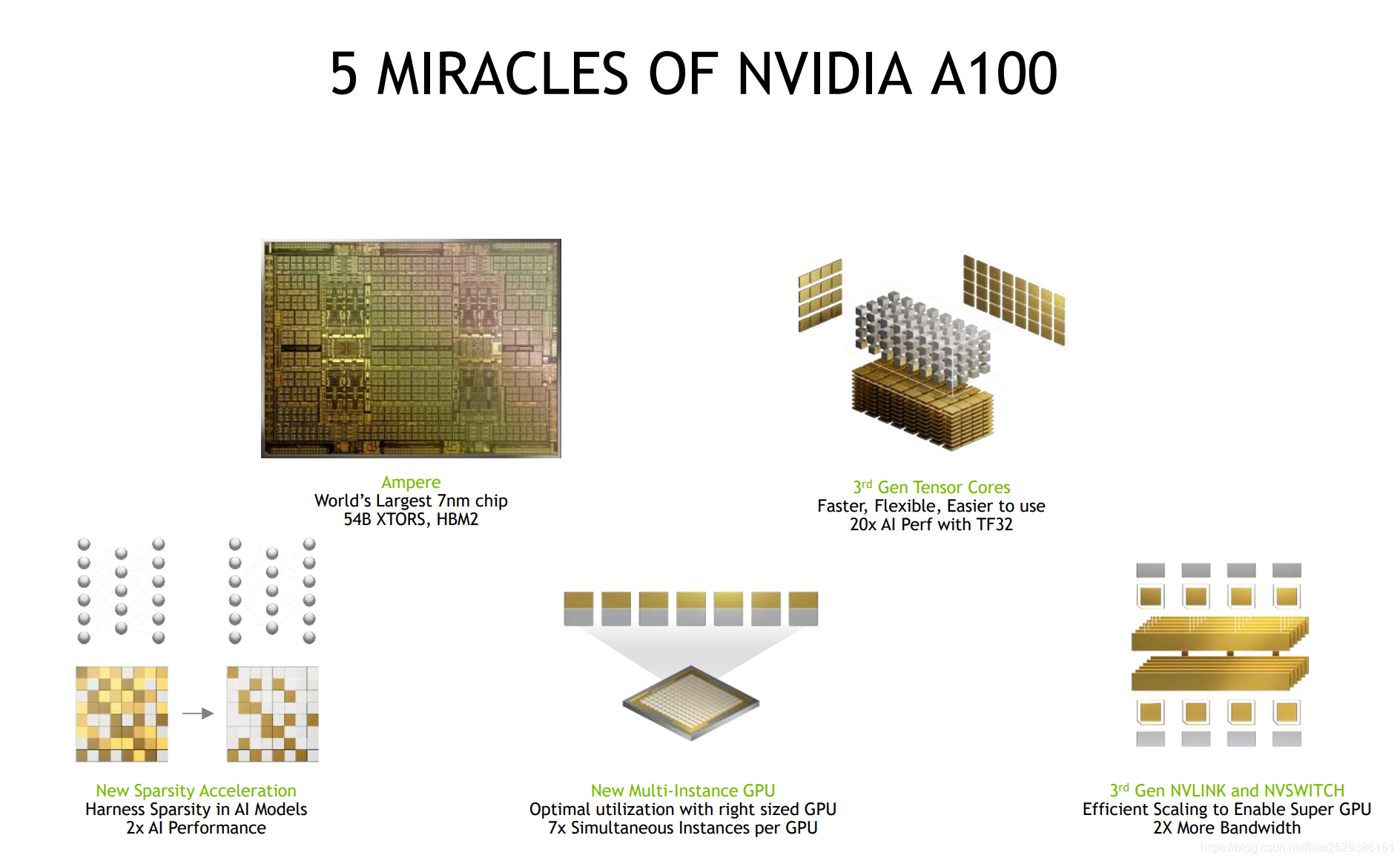

1.2 NVIDIA A100的5个新特性

World’s Largest 7nm chip 54B XTORS, HBM2
3rd Gen Tensor Cores Faster, Flexible, Easier to use 20x AI Perf with TF32
New Sparsity Acceleration Harness Sparsity in AI Models 2x AI Performance
New Multi-Instance GPU Optimal utilization with right sized GPU 7x Simultaneous Instances per GPU
3rd Gen NVLINK and NVSWITCH Efficient Scaling to Enable Super GPU 2X More Bandwidth

1.3 AI加速：使用BERT-LARGE进行训练、推理

在这里插入图片描述

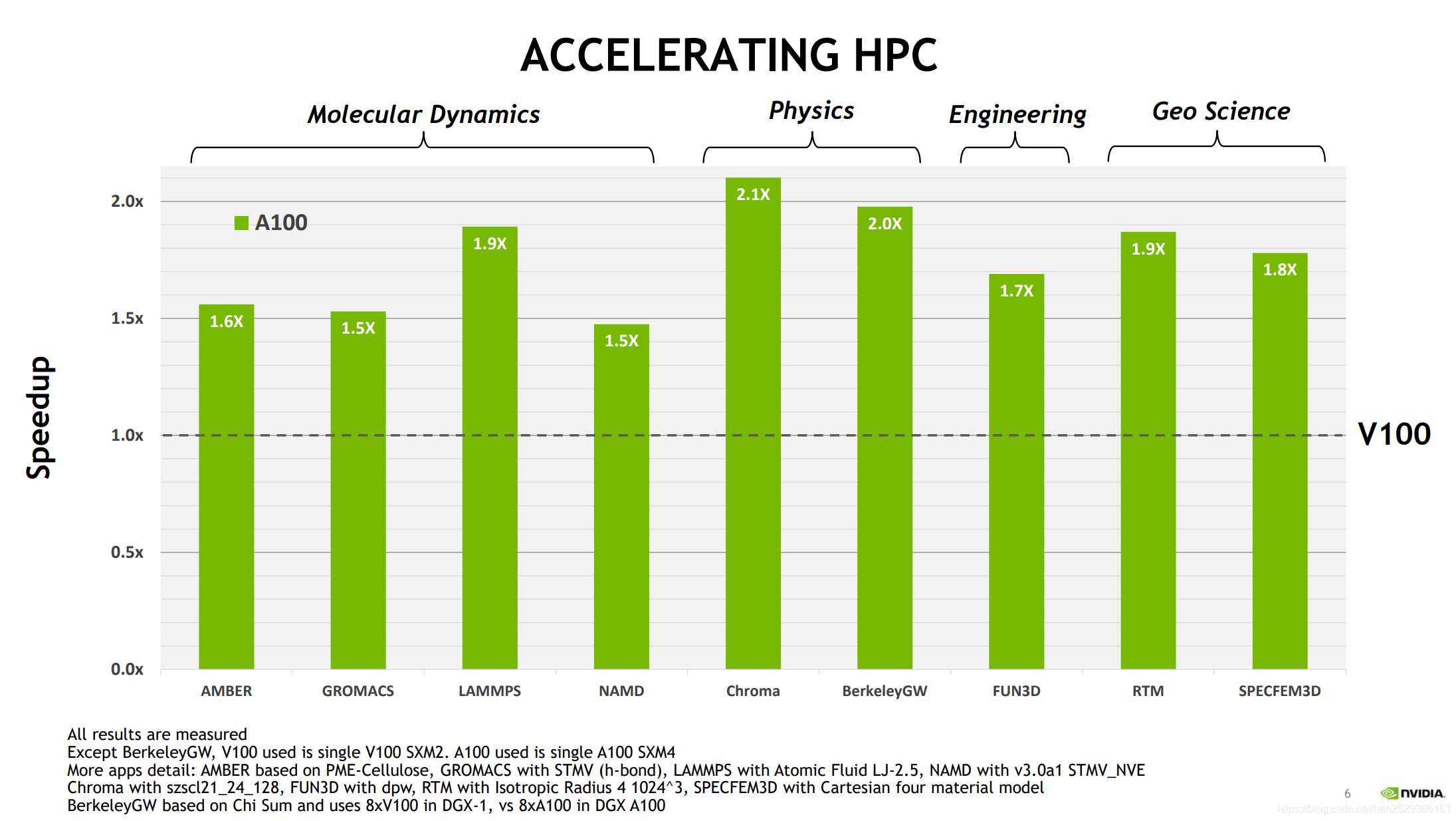

1.4 A100 HPC 加速

与NVIDIA Tesla V100相比，A100 GPU HPC应用程序加速。

在这里插入图片描述

HPC apps detail:

AMBER based on PME-Cellulose,
GROMACS with STMV (h-bond),
LAMMPS with Atomic Fluid LJ-2.5,
NAMD with v3.0a1 STMV_NVE
Chroma with szscl21_24_128,
FUN3D with dpw,
RTM with Isotropic Radius 4 1024^3,
SPECFEM3D with Cartesian four material model
BerkeleyGW based on Chi Sum

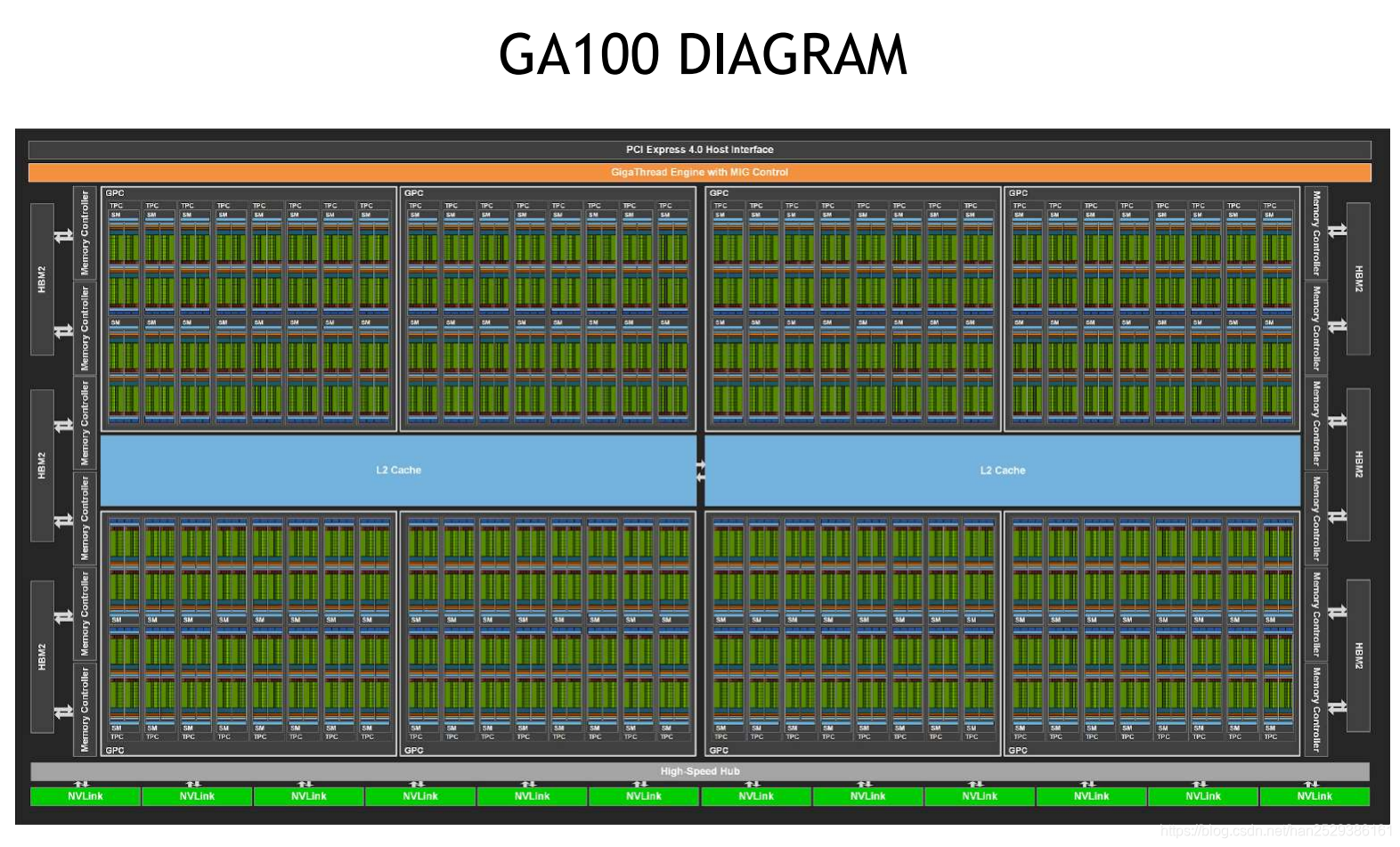

1.5 GA100 架构图

NVIDIA GA100由多个GPU处理群集（GPC），纹理处理群集（TPC），流式多处理器（SM）和HBM2内存控制器组成。
在这里插入图片描述

A100 GPU的构架名称为GA100，一个完整GA100架构实现包括以下单元：

8 GPCs, 8 TPCs/GPC, 2 SMs/TPC, 16 SMs/GPC, 128 SMs per full GPU
64 FP32 CUDA Cores/SM, 8192 FP32 CUDA Cores per full GPU
4 third-generation Tensor Cores/SM, 512 third-generation Tensor Cores per full GPU
6 HBM2 stacks, 12 512-bit memory controllers

基于GA100架构的A100 GPU包括以下单元：

7 GPCs, 7 or 8 TPCs/GPC, 2 SMs/TPC, up to 16 SMs/GPC, 108 SMs
64 FP32 CUDA Cores/SM, 6912 FP32 CUDA Cores per GPU
4 third-generation Tensor Cores/SM, 432 third-generation Tensor Cores per GPU
5 HBM2 stacks, 10 512-bit memory controllers

A100 GPU具体设计细节如下：

GA100架构一共拥有6个HBM2的内存，每个HBM2内存对应两个内存控制器模块。但A100实际设计的时候内存为40GB，只有5个HBM2模块，对应10个内存控制器。
与V100相比，A100内部拥有两个L2 Cache，因此能提供V100 2倍多的L2 Cache带宽。
GA100拥有8个GPC，每个GPC中拥有8个TPC（GPC：图形处理集群、TPC：纹理处理集群），每一个TPC包含2个SM，因此一个完整的GA100芯片应该包含 8*8*2=128个SM。但现在发布的A100 Spec中只包含108个SM，因此目前的A100并不是一个完整的Full GA100构架芯片。
