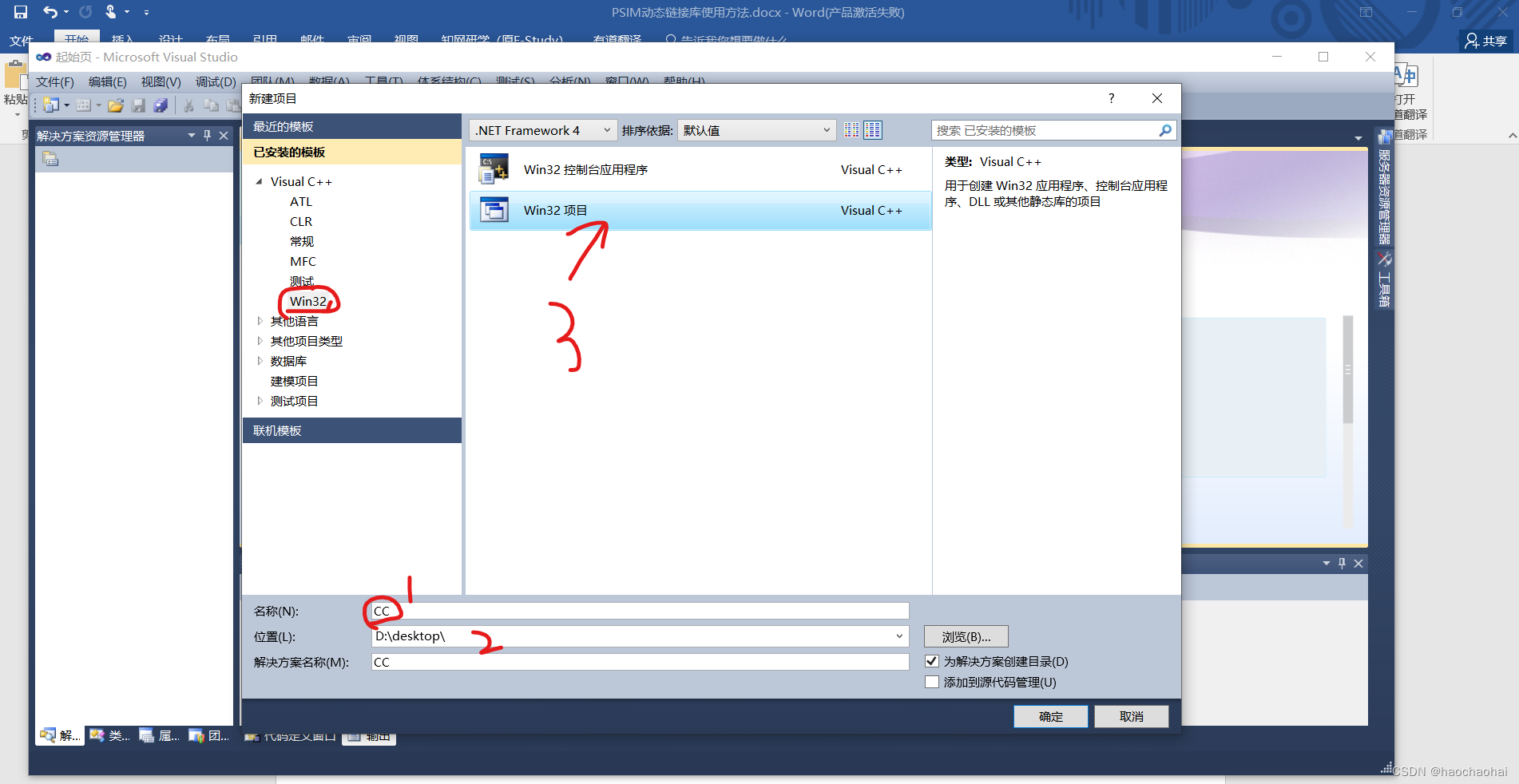

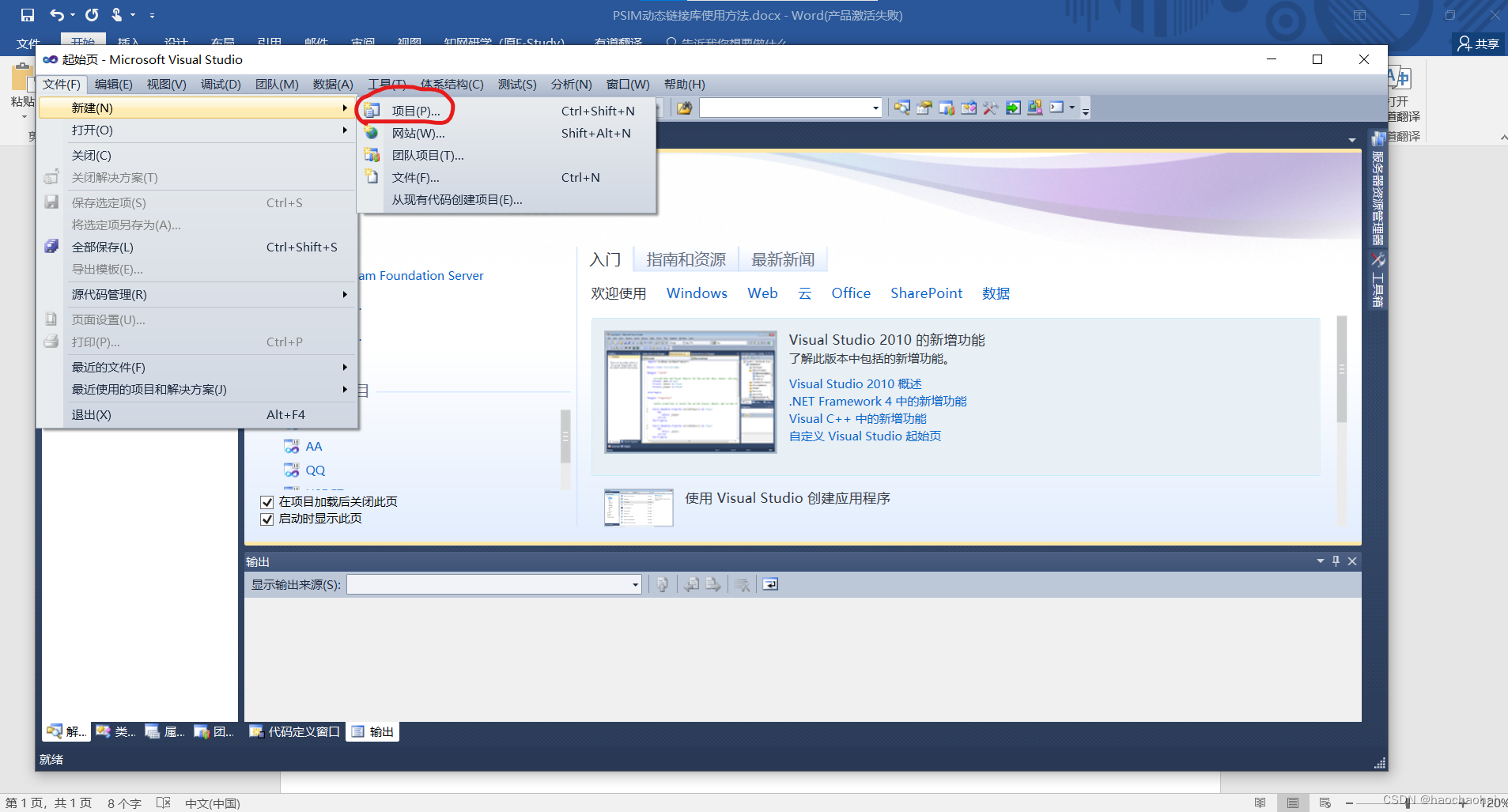

打开VS2010，新建项目

双击Win32项目

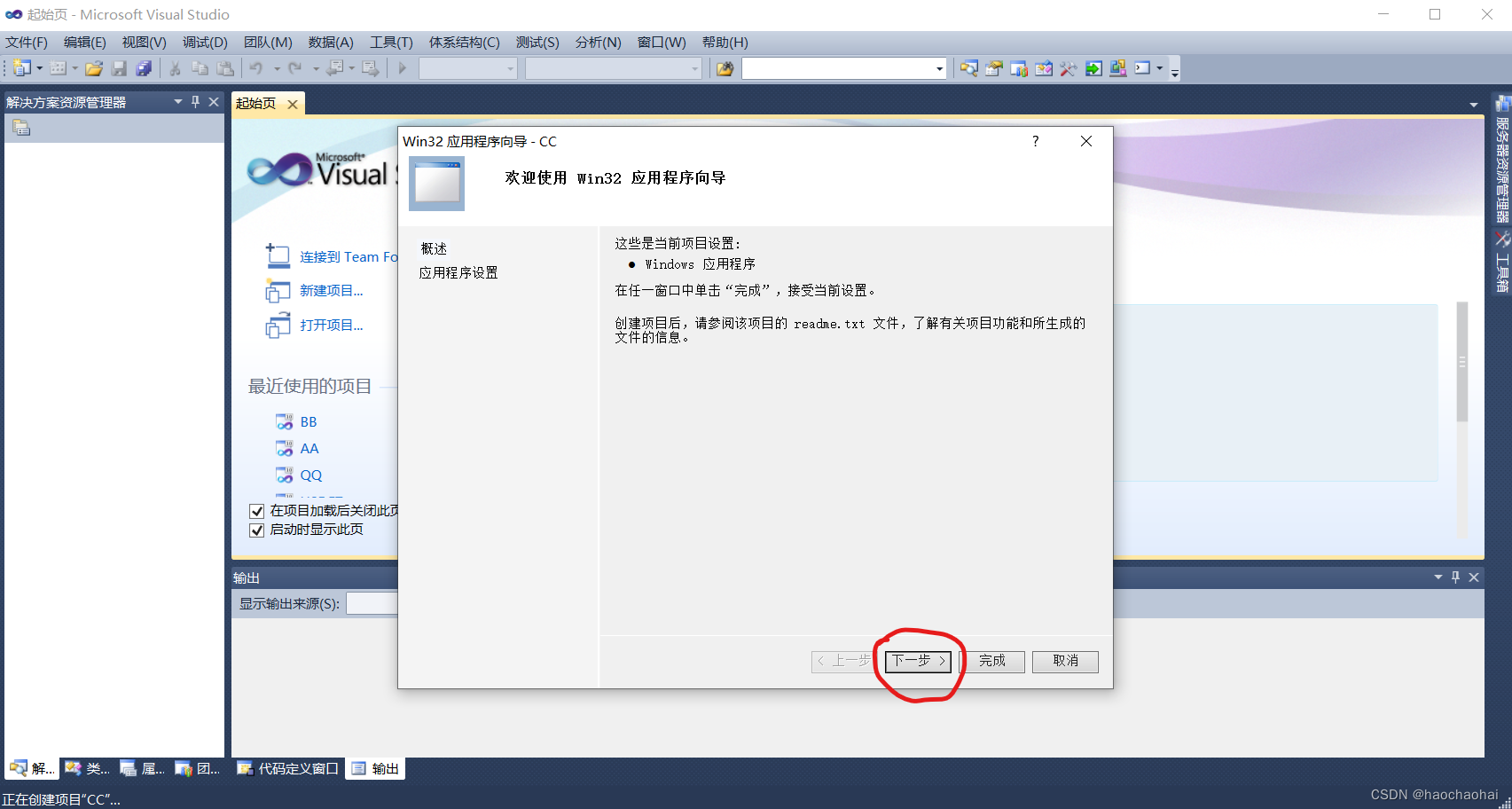

选择下一步

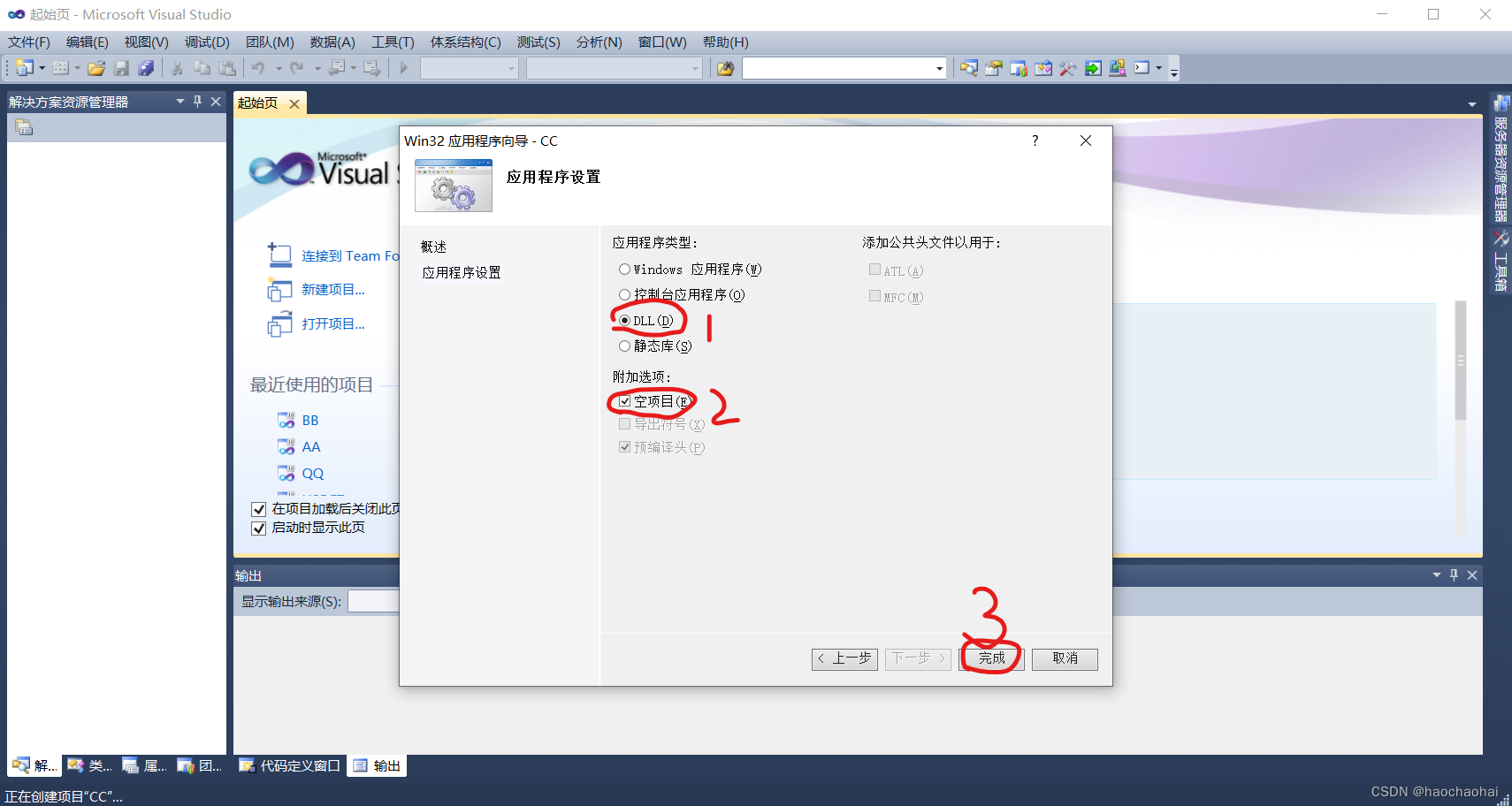

选择DLL和空项目，点击完成

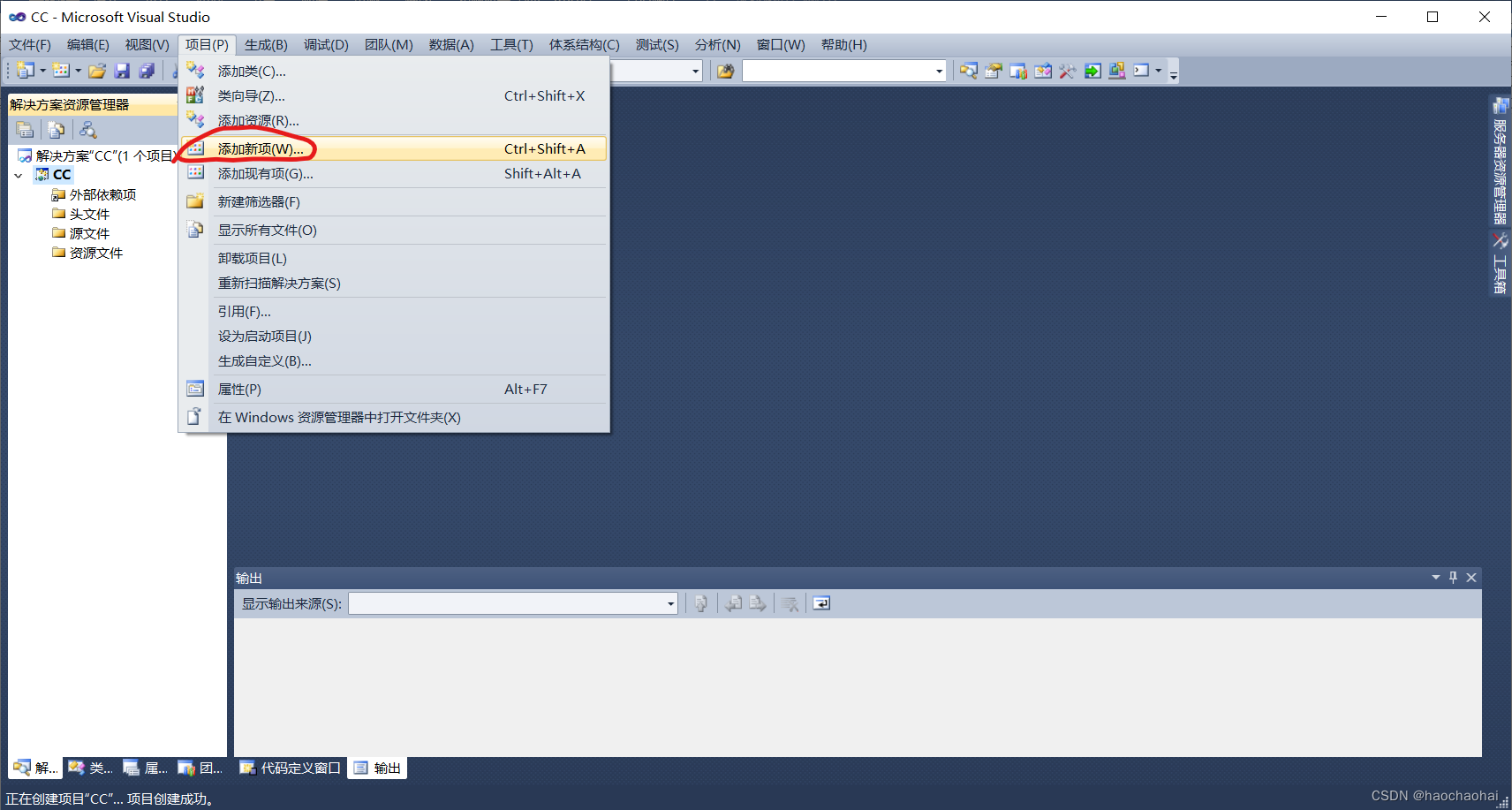

在项目中选择添加新项

选择cpp文件，写名称，点击添加

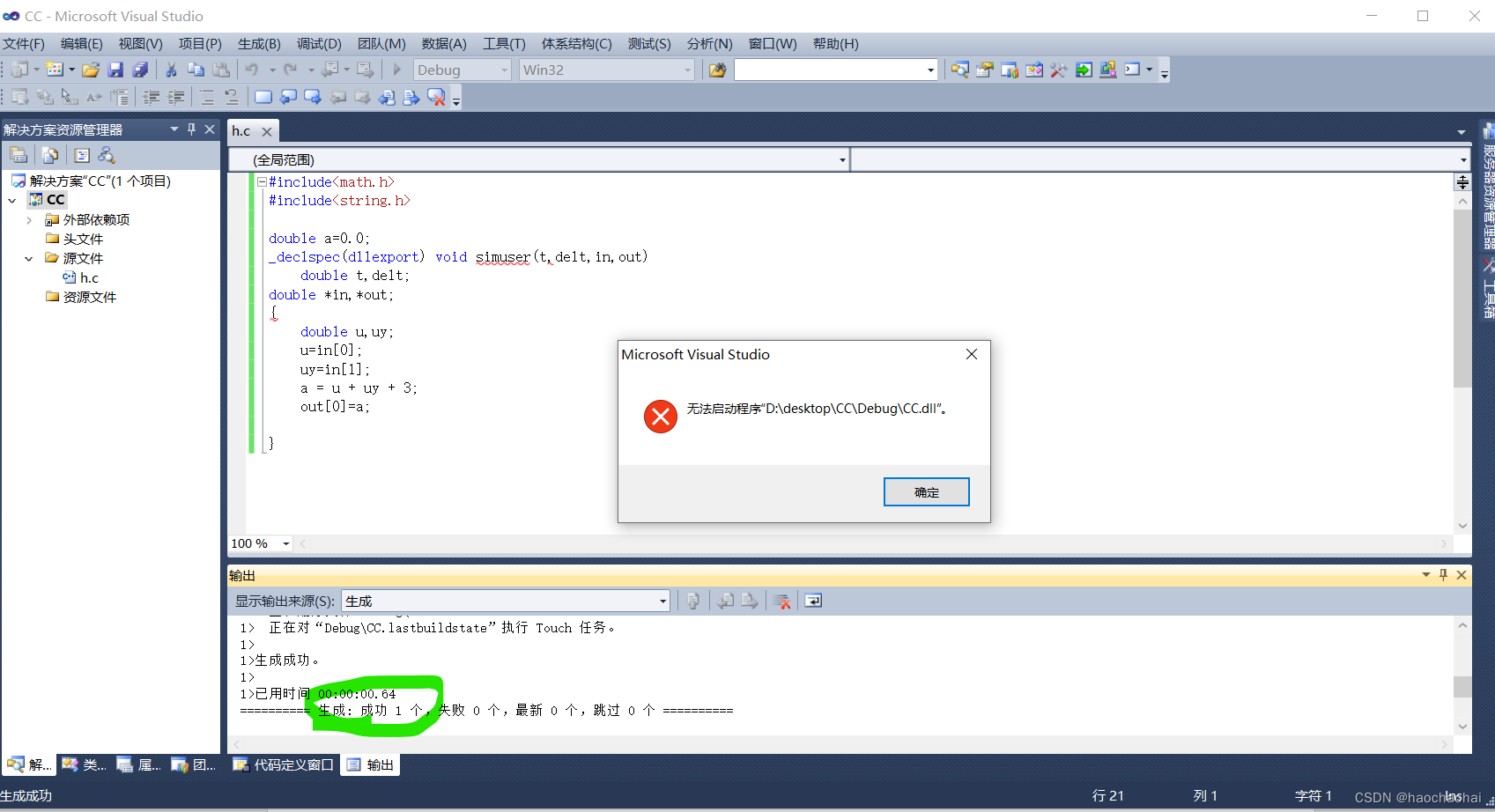

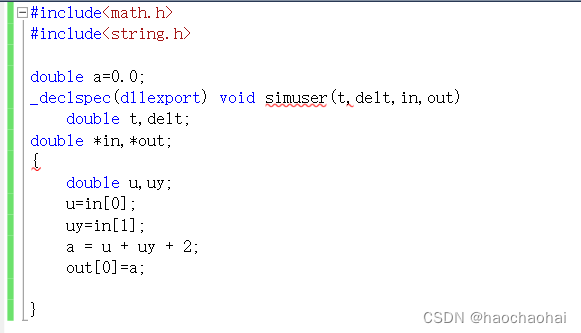

添加以下程序，然后进行全编译

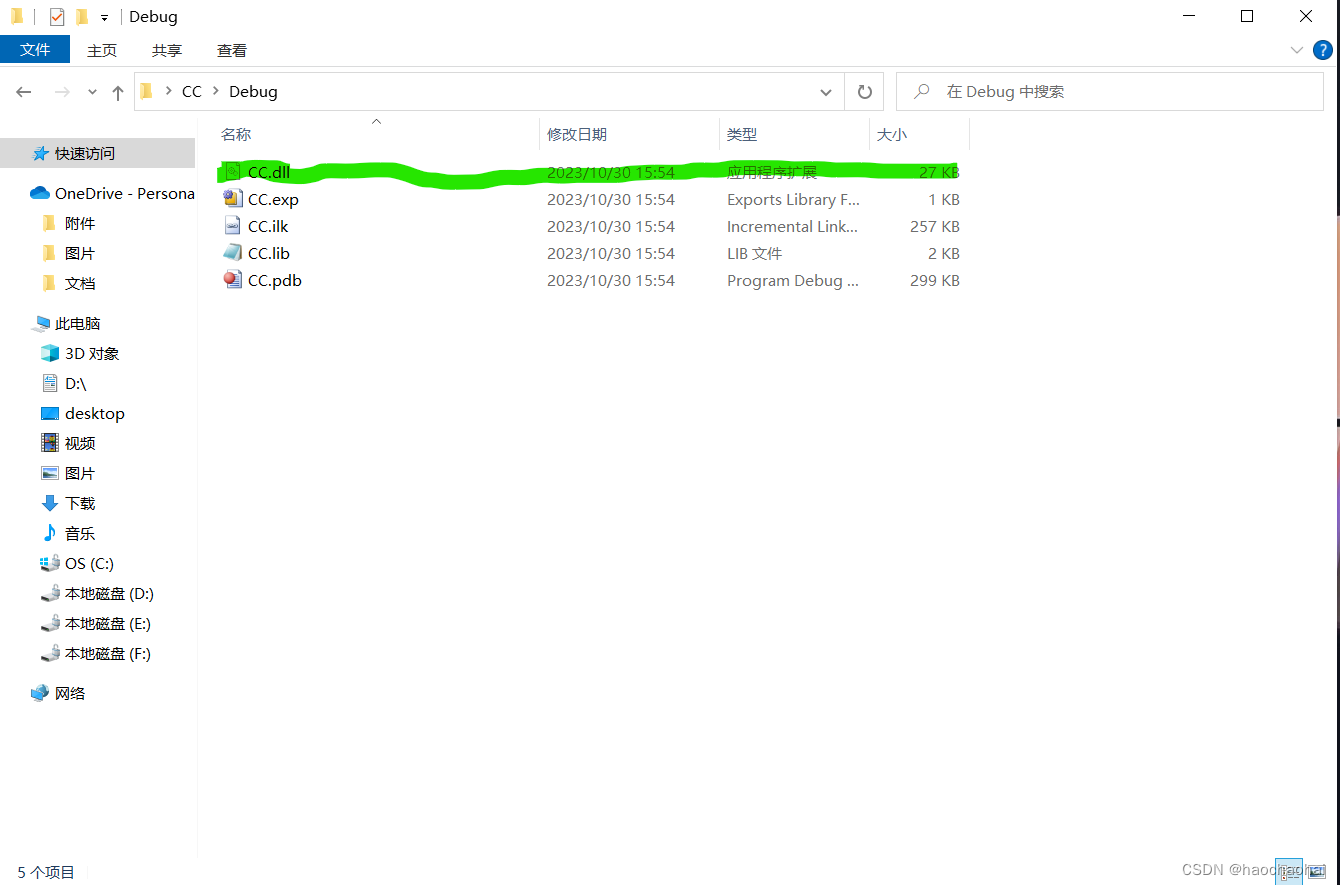

DLL文件生成ok

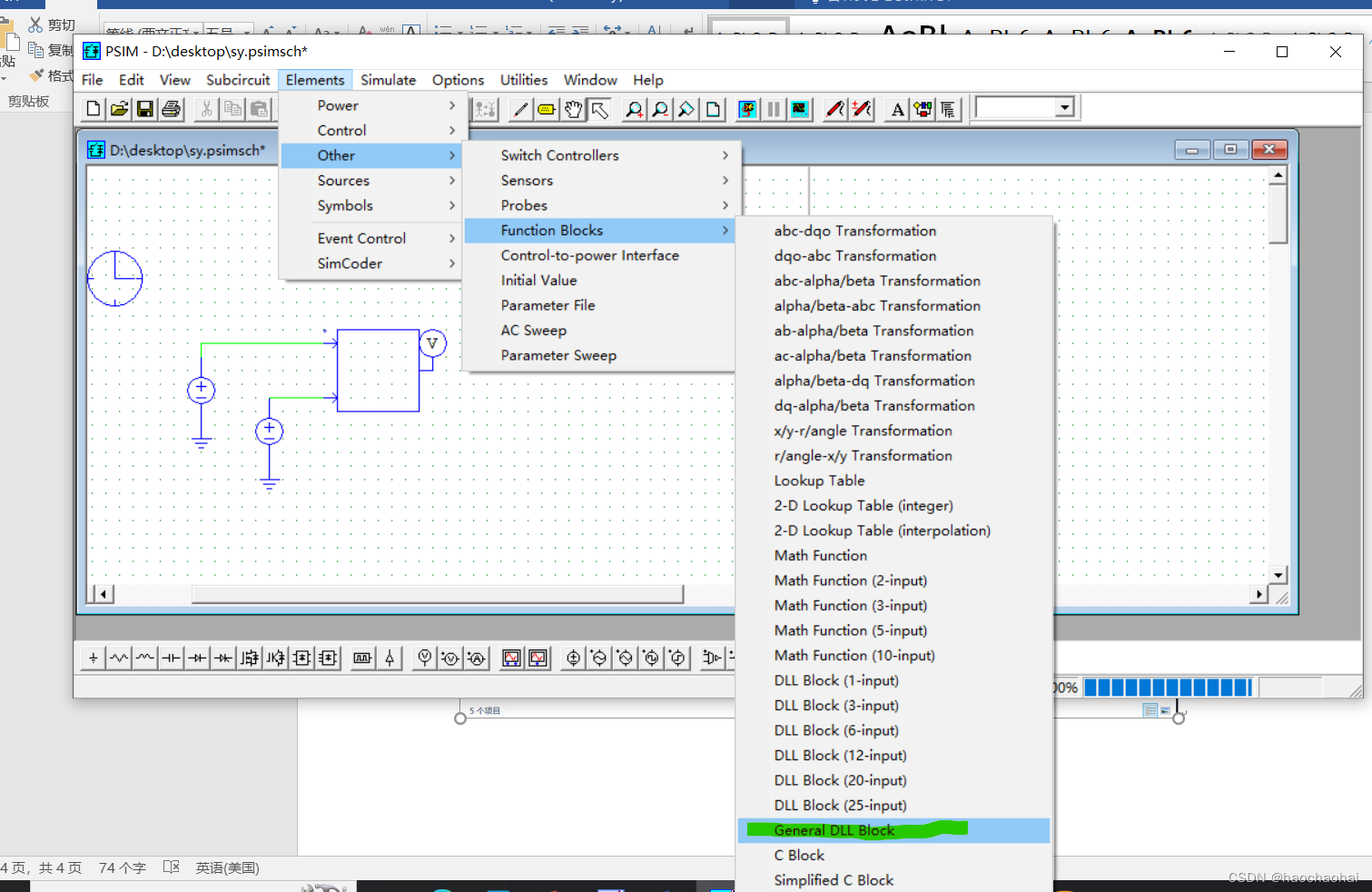

PSIM找到DLL模块

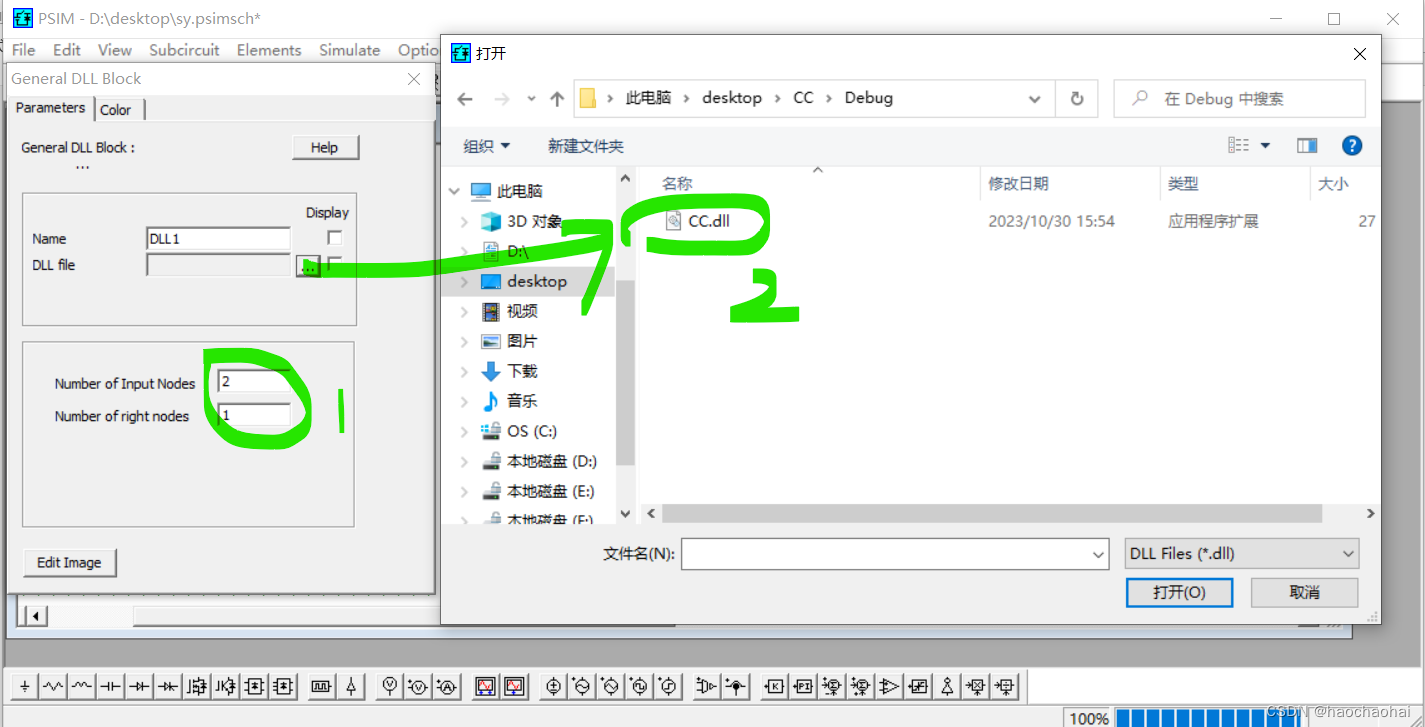

选择输入输出节点个数，在项目debug文件下找到DLL文件并添加

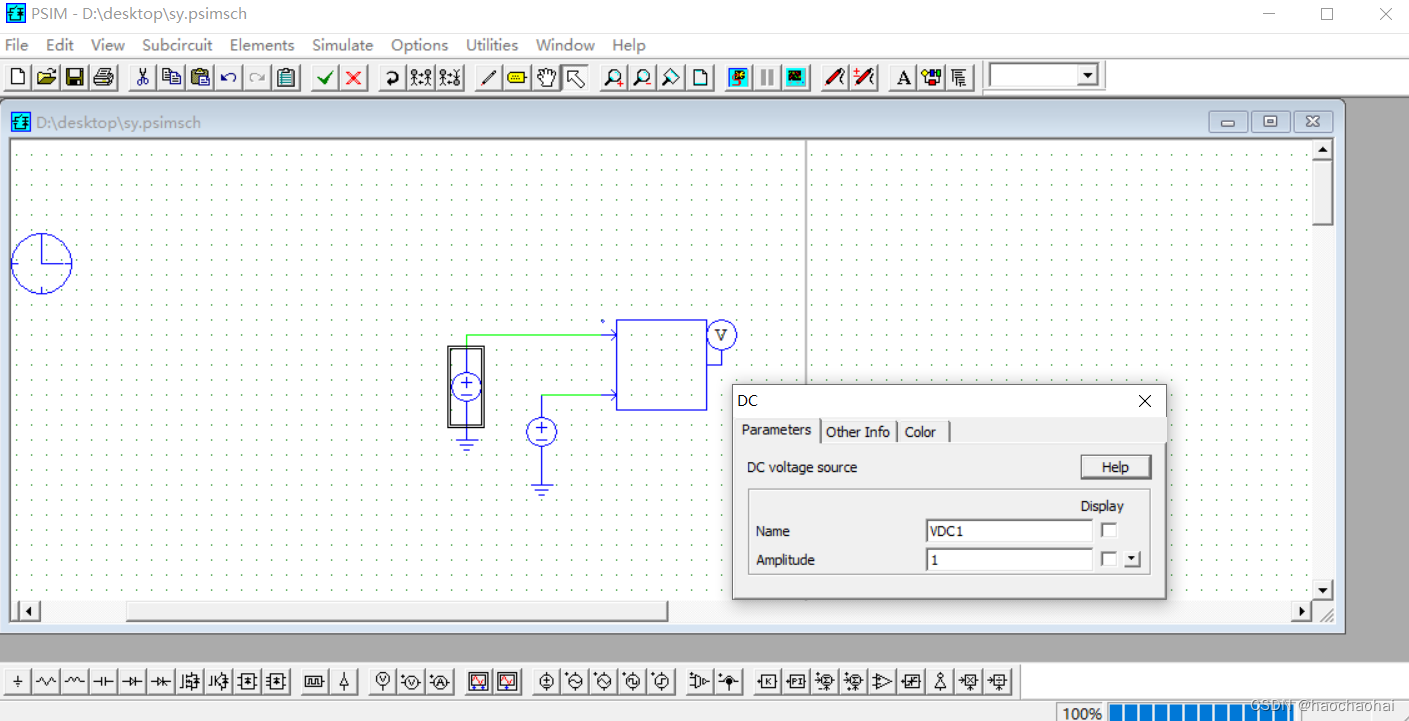

程序执行两个输入相加再加2

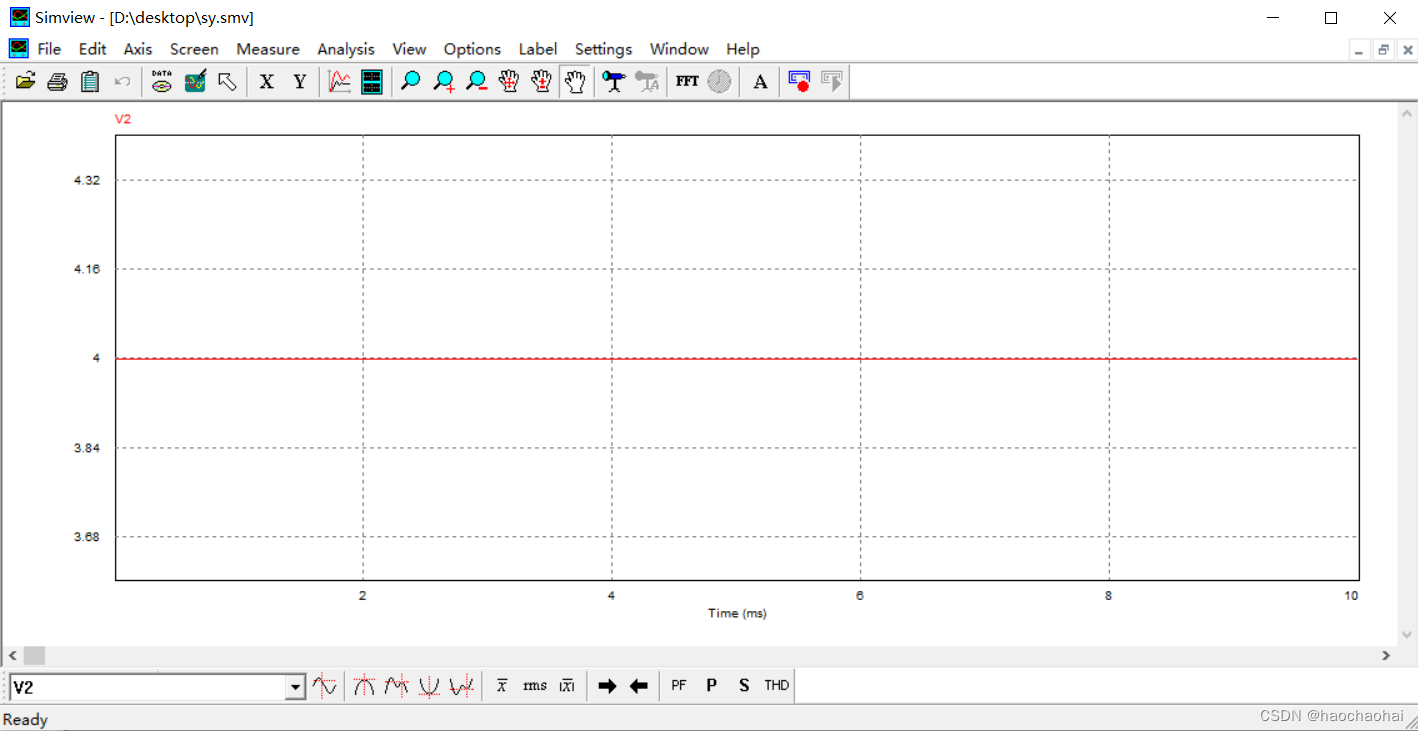

1+1+2=4，看输出ok

注意！

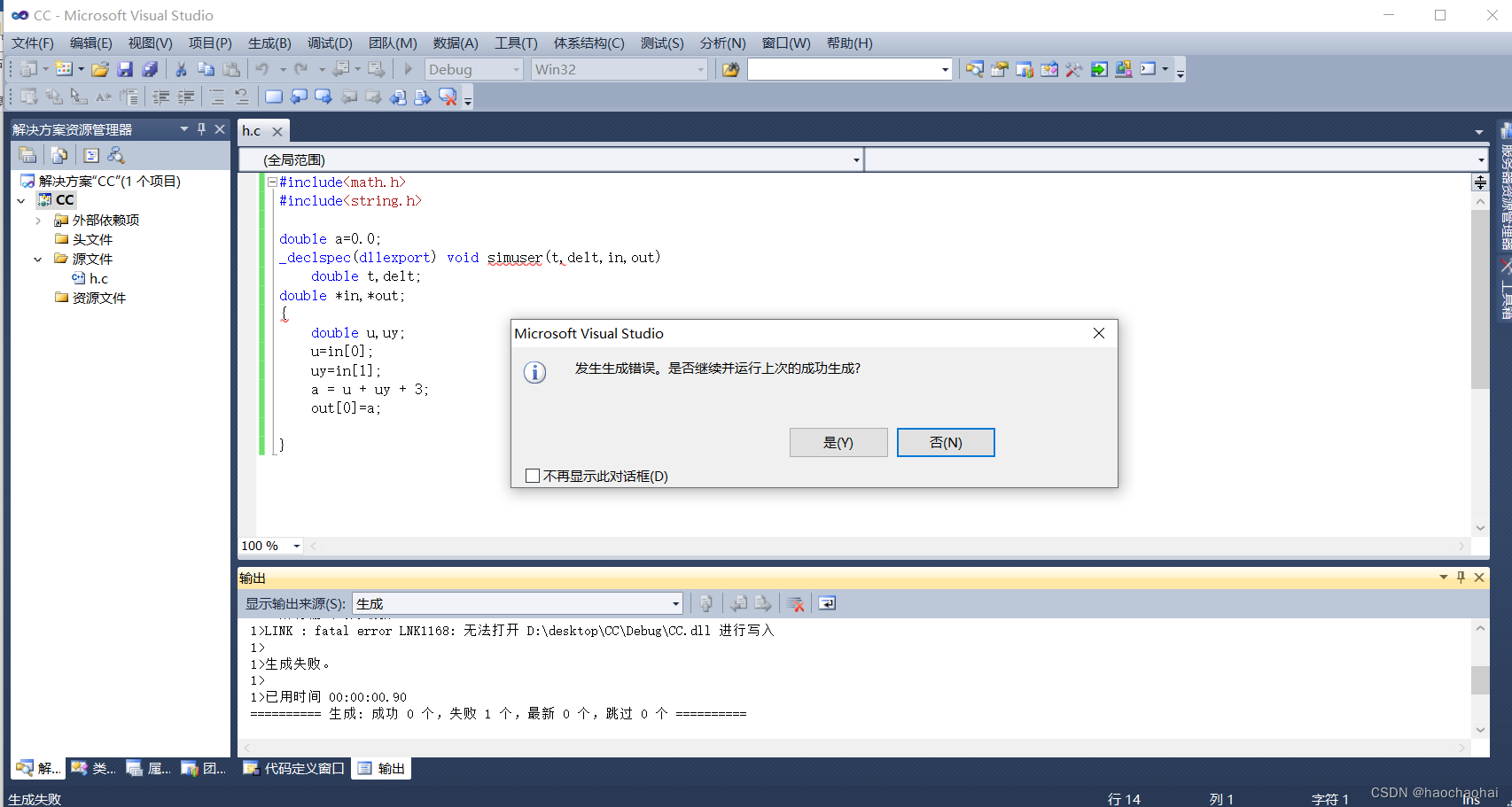

此时修改程序会运行错误，原因是DLL文件还在PSIM中使用

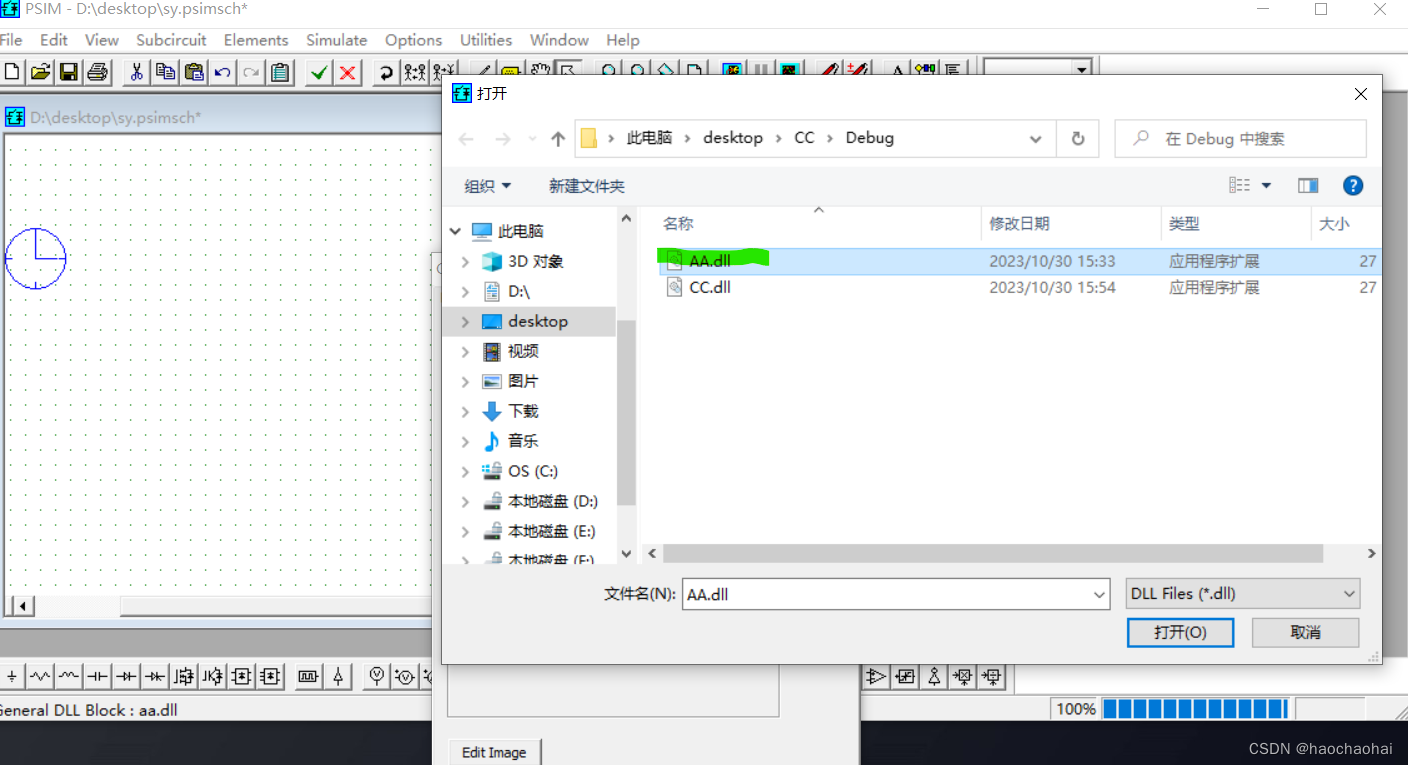

解决办法：找一个不用的DLL文件和正在使用的DLL文件放在一起，修改DLL程序时先替换掉PSIM中正在使用的DLL文件

然后运行程序ok

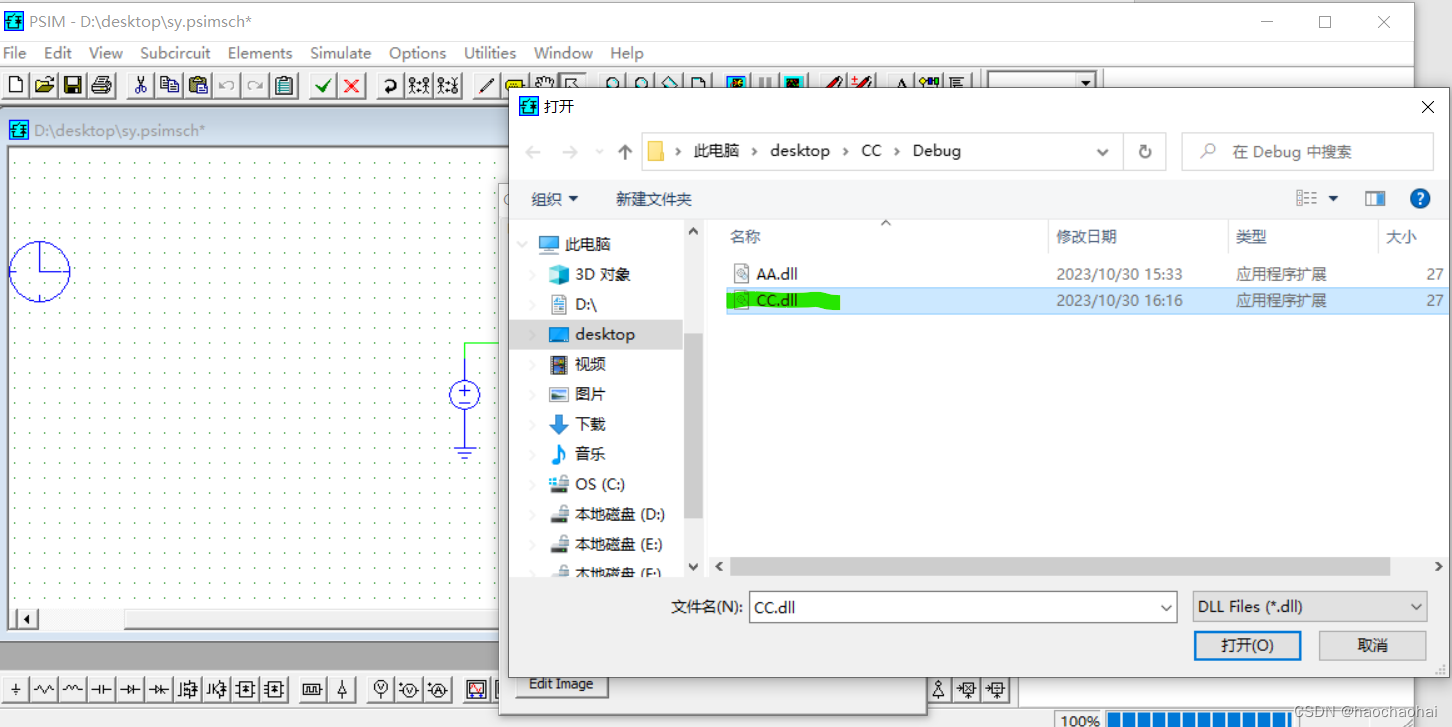

重新再PSIM文件中选择要用的DLL文件

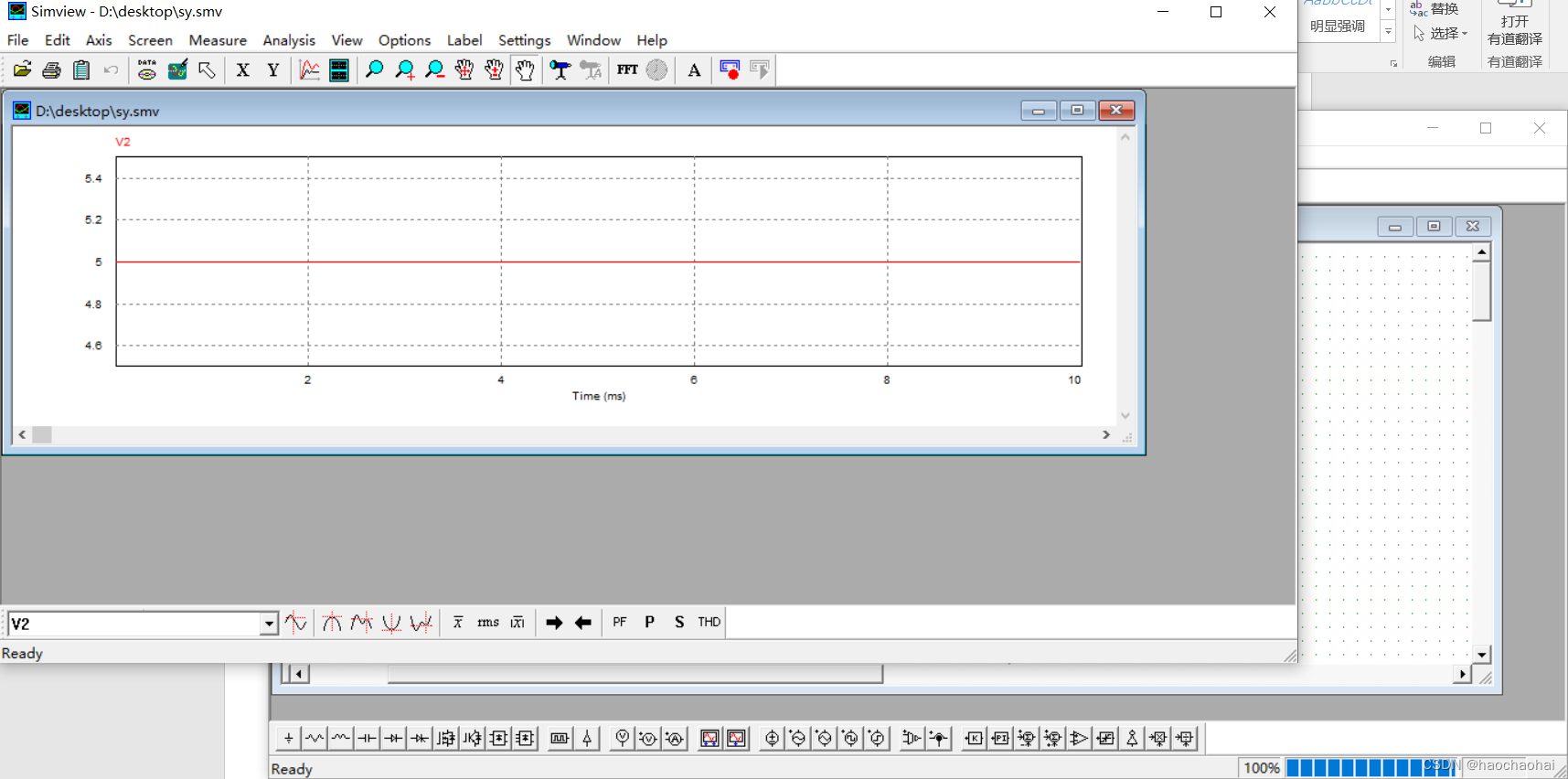

结果：1+1+3=5

至此验证成功！
