X-viewer

Xviewer是专为YOKOGAWA的DL系列数字示波器和示波记录仪而设计的PC软件应用程序。它可以显示采集的波形数据、执行文件传输和远程控制DL系列仪器。除了便于显示波形数据外，Xviewer具有DL系列仪器提供的许多相同功能，如缩放显示、光标测量、计算波形参数和执行复杂的波形计算。使用Xviewer可以轻松地将二进制波形数据转换为CSV、Excel或浮点十进制格式。

此外，使用Xviewer还可以显示和分析YOKOGAWA WE7000或SL1000高速数据采集硬件捕捉的波形文件。

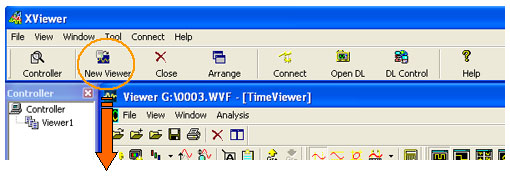

Viewer



主显示和缩放显示

Xviewer的缩放功能与DL仪器上的相同，可以同时显示完整波形和该波形的缩放子集。可以按水平和垂直方向缩放波形。可以快速查看大量的波形数据(DL850为2Gpoints以上)。缩放窗口可以自动滚动(沿不同的方向和速度)。



注解

可以根据需要在波形查看窗口的任何位置添加注释。所有注释会随波形一同打印。

  历史存储显示

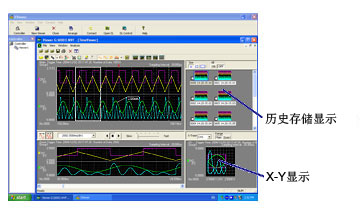

使用DL系列仪器的历史存储功能，您可以排列和显示多个已获取波形的缩略图。在主屏幕中可以展开显示选取的波形，也可以叠加显示多个波形。

光标

您可以使用光标显示相应波形位置点的测量值。有三种可用光标类型：水平光标、垂直光标和X-Y光标。如果显示两个光标，则可以计算并显示这两个光标的差值。

波形计算(仅可用于运算版本)

对显示的波形数据最多可计算并显示32条运算波形。除了简单的加减乘除以外，可以使用各种函数创建用户定义的公式，这些函数包括：三角函数、微分/积分、脉冲宽度计算和六种FFT计算。最多可以对2M数据点执行FFT分析，还可使用各种函数进行频域计算，例如功率谱和传递函数(波幅和相位)。还包括用于噪声抑制和其它应用的数字滤波(低通、高通、带通)计算。

FFT显示

频域波形显示在专门的FFT窗口中。


•















自动波形参数测量

• 对显示波形的参数(特性)可以进行自动计算和显示。最多可选择26个参数。自动对选定参数执行计算，测量结果显示在一个列表中(如左图所示)。

  这些计算的结果可保存在CSV文件中。



数据转换

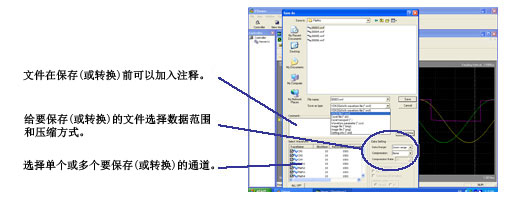

可以将二进制格式的波形数据文件(文件小而便于数据传输)转换为ASCII、Excel或浮点十进制格式，然后用电子表格程序打开它。



生成报表

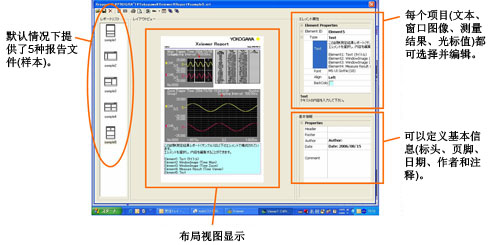

• 可以使用显示的波形、光标值、参数测量结果和任何文本数据生成一个报表。默认情况下提供了5种报表文件(样本)。您可以随意编辑这些样本文件，或者可以自己编写报表。





远程仪器控制

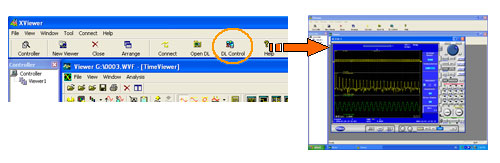

Xviewer支持以太网、USB和GP-IB接口，允许您使用安装了Xviewer的PC机来控制DL系列*仪器。在PC机上会显示Xviewer所连接DL系列仪器的虚拟屏幕图像和前面板。通过使用PC鼠标点击虚拟屏幕上的按键，可以执行远程操作，就如同在DL上操作一样。

* DL1700除外

  文件传输

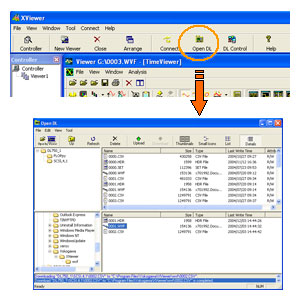

您可以通过以太网、USB或GP-IB在DL系列*仪器和安装了软件的PC之间进行文件传输。当连接了DL时，Xviewer会显示保存在DL上的文件列表。您可以从列表中选择要下载到PC的文件。 * DL1700除外

DL850高级实用程序(/JS选件)

支持以下选件功能。此选件能够提供一些辅助功能，而DL850主机不能单独提供这些功能。



此选件包括以下工具。

名称	功能

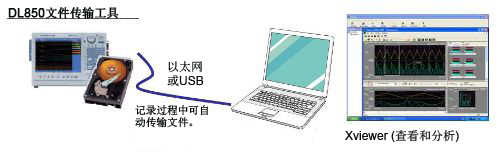

DL850文件传输工具	当DL850进行长时间连续硬盘记录时，自动进行到PC的数据文件传输而无需停止记录
DL850文件实用程序	处理DL850上记录的数据文件(转换格式，拆分和合并)





• 如果在长时间连续测试过程中发生异常情况，您可以分析保存的测量数据而无需停止测量！
• 易于复制主机和PC上的关键测量数据

DL850文件实用程序 主要功能(通过DL850/DL850V记录的数据文件来实现)

功能	内容
文件合并	按时间或通道顺序分割的多个DL850数据文件可以合并成一个文件。
文件拆分	一个大的(长时间)记录数据文件可以拆分成多个小文件。可以平均拆分或提取任意部分并重新保存。这样有助于轻松地处理数据文件。
转换格式	DL850记录的二进制数据文件可以转换为CSV或浮点格式，这样就可以导入到MATLAB中。
