注意：整个RPN完全是笔者自己的理解，可能会有一些理解错误的地方。

1. RPN简介

RPN是regional proposal networks的缩写，是faster-RCNN结构中的一部分。faster-RCNN由两个子网络构成。第一个子网络RPN的作用是在给定图像上提取一定数量带有objectness(是否包含目标的置信度)。第二个子网络直接利用fast-rcnn中的特征提取网络，用RPN获得的proposal替代fast-RCNN中selective search获取的proposal。

2. RPN的结构

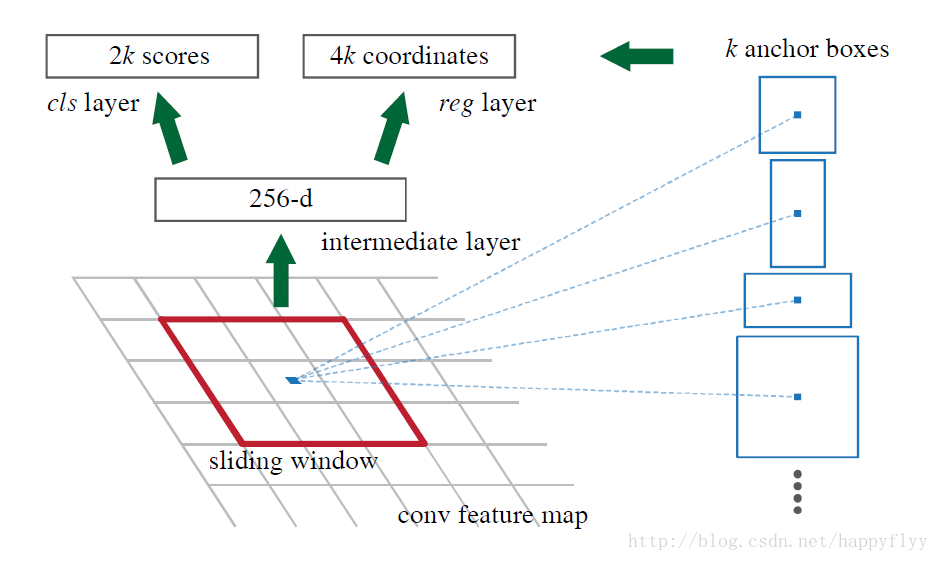

RPN的原理图如下图所示。
RPN的结构是在已有的网路结构（例如VGG）的最后一层上添加如下图的新层。以VGG为例，下图中每部分的具体结构为：
1. conv feature map：在VGG的conv5_3后新添加的一个512@3x3的卷基层。
2. $k$ anchor boxes：在每个sliding window的点上的初始化的参考区域。每个sliding window的点上取得anchor boxes都一样。只要知道sliding window的点的坐标，就可以计算出每个anchor box的具体坐标。faster-RCNN中 $k=9$ ，先确定一个base anchor，大小为 $16\times16$ ，保持面积不变使其长宽比为 $(0.5, 1, 2)$ ，再对这三个不同长宽比的anchor放大 $(8, 16, 32)$ 三个尺度，一共得到9个anchors。
3. intermediate layer：作者代码中并没有这个输出256d特征的中间层，直接通过 $1\times1$ 的卷积获得 $2k$ scores和 $4k$ cordinates。作者在文中解释为用全卷积方式替代全连接。
4. $2k$ scores：对于每个anchor，用了softmax layer的方式，会或得两个置信度。作者在文中说也可以用sigmoid方式获得一维是正例的置信度。
5. $4k$ cordinates：每个窗口的坐标。这个坐标并不是anchor的绝对坐标，而是通过anchor回归groundtruth的位置所需要的偏差（会在下一节具体介绍）。

这里写图片描述

对于一幅大小为 $600\times800$ 的图像，通过VGG之后，conv5_3的大小为 $38\times50$ ，则总的anchor的个数为 $38\times50\times9$ 。

3. 通过代码理解RPN

运行代码环境：Ubuntu14.04，MatlabR2016a。

1 准备

假设已经安装好caffe所需要的依赖库，faster-RCNN中有caffe的matlab接口，所以不需要安装编译caffe。以PASCAL VOC0712为例：

Step1: 下载faster-RCNN的源代码并解压。下载地址为https://github.com/ShaoqingRen/faster_rcnn。假设解压之后路径为$FASTERRCNN/。

Step2：下载VOC07和VOC12并解压到任意文件夹（最好解压到$FASTERRCNN/datasets/）。

Step3：下载网络模型文件以及预训练的VGG，解压后拷贝到$FASTERRCNN/。下载地址为https://pan.baidu.com/s/1mgzSnI4。

Step4：在shell中进入$FASTERRCNN/并运行matlab。

2 faster-RCNN的文件结构

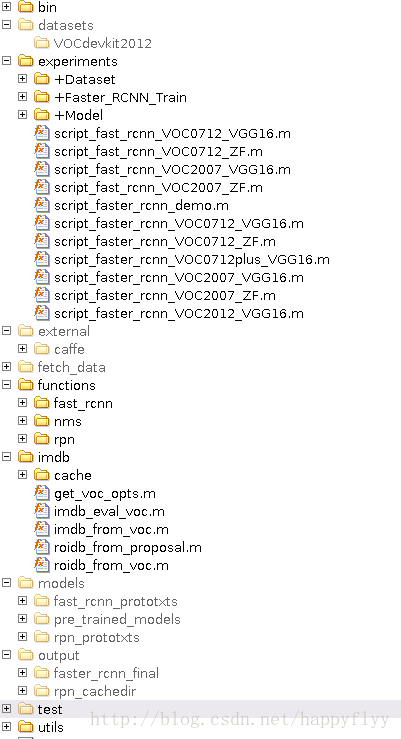

经过上面的准备之后，matlab中faster-RCNN的文件结构如下图所示：
这里写图片描述

./bin：./functions/nms中非极大值抑制（NMS）的c代码mex之后的文件
./datasets：VOC数据集的存放路径
./experimenet：训练或者测试的入口函数
./external：caffe的matlab接口。只需安装好caffe的依赖库，并不需要编译caffe源文件。
./fetch_date：下载数据集，预训练模型等文件的函数
./functions：训练数据处理相关的函数
./imdb：将VOC数据读入到imdb格式
./models：基网络(如VGG)的预训练模型；fast-RCNN，RPN网络结构prototxt及求解相关的参数prototxt文件
./utils：一些其它常用的函数
注意：./test是笔者在运行测试demo时临时存放的一些测试图像，和faster-RCNN并没有什么关系。

3 训练过程

采用VGG和VOC0712，其对应的训练文件为$FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m。由于只理解RPN部分，所以只需要详细了解这个m文件的前一小部分。

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%
% model
model                       = Model.VGG16_for_Faster_RCNN_VOC0712;
% cache base
cache_base_proposal         = 'faster_rcnn_VOC0712_vgg_16layers';
cache_base_fast_rcnn        = '';
% train/test data
dataset                     = [];
use_flipped                 = true;
dataset                     = Dataset.voc0712_trainval(dataset, 'train', use_flipped);
dataset                     = Dataset.voc2007_test(dataset, 'test', false);
%% -------------------- TRAIN --------------------
% conf
conf_proposal               = proposal_config('image_means', model.mean_image, 'feat_stride', model.feat_stride);
conf_fast_rcnn              = fast_rcnn_config('image_means', model.mean_image);
% set cache folder for each stage
model                       = Faster_RCNN_Train.set_cache_folder(cache_base_proposal, cache_base_fast_rcnn, model);
% generate anchors and pre-calculate output size of rpn network
[conf_proposal.anchors, conf_proposal.output_width_map, conf_proposal.output_height_map] ...
                            = proposal_prepare_anchors(conf_proposal, model.stage1_rpn.cache_name, model.stage1_rpn.test_net_def_file);
%%  stage one proposal
fprintf('\n***************\nstage one proposal \n***************\n');
% train
model.stage1_rpn            = Faster_RCNN_Train.do_proposal_train(conf_proposal, dataset, model.stage1_rpn, opts.do_val);

1参数配置阶段

RPN一共配置了三个参数model，dataset，conf_proposal。conf_fast_rcnn是fast-RCNN的参数。

1 model参数：

指定了RPN和fast-RCNN两个阶段所需要的网络结构配置文件prototxt的路径。通过第一阶段的RPN熟悉其具体过程。
指定了VGG pre-trained模型及图像均值的路径。

参数model的配置：

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%
% model
model                       = Model.VGG16_for_Faster_RCNN_VOC0712;```

具体配置程序为下面的代码片段，只关注RPN第一阶段相关的代码。首先指定了基网络(VGG)预训练模型和图像均值文件路径；然后指定了RPN相关prototxt文件路径；最后设置了RPN测试参数。

% code from $FASTERRCNN/experiments/+Model/VGG16_for_faster_RCNN_VOC0712.m
%
% 基网络(VGG)预训练模型和图像均值文件路径
model.mean_image                                = fullfile(pwd, 'models', 'pre_trained_models', 'vgg_16layers', 'mean_image');
model.pre_trained_net_file                      = fullfile(pwd, 'models', 'pre_trained_models', 'vgg_16layers', 'vgg16.caffemodel');
% Stride in input image pixels at the last conv layer
model.feat_stride                               = 16;
% RPN相关prototxt文件路径
%% stage 1 rpn, inited from pre-trained network
model.stage1_rpn.solver_def_file                = fullfile(pwd, 'models', 'rpn_prototxts', 'vgg_16layers_conv3_1', 'solver_60k80k.prototxt');
model.stage1_rpn.test_net_def_file              = fullfile(pwd, 'models', 'rpn_prototxts', 'vgg_16layers_conv3_1', 'test.prototxt');
model.stage1_rpn.init_net_file                  = model.pre_trained_net_file;
% RPN测试参数
% rpn test setting
model.stage1_rpn.nms.per_nms_topN                  = -1;
model.stage1_rpn.nms.nms_overlap_thres          = 0.7;
model.stage1_rpn.nms.after_nms_topN             = 2000;

2 dataset参数：

修改数据集路径

如果VOC数据没有解压在$FASTERRCNN/datasets/文件夹中，更改 $ FASTERRCNN/experiments/+Dataset/private/voc2007_devkit.m 和$FASTERRCNN/experiments/+Dataset/private/voc2012_devkit.m 中的路径为VOC数据集的解压路径。

% code from `$FASTERRCNN/experiments/+Dataset/private/voc2007_devkit.m`
%
function path = voc2007_devkit()
    path = './datasets/VOCdevkit2007';
end

% code from `$FASTERRCNN/experiments/+Dataset/private/voc2012_devkit.m`
%
function path = voc2012_devkit()
    path = './datasets/VOCdevkit2012';
end

dataset参数

参数dataset的配置：

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%
% train/test data
dataset                     = [];
use_flipped                 = true;
dataset                     = Dataset.voc0712_trainval(dataset, 'train', use_flipped);
dataset                     = Dataset.voc2007_test(dataset, 'test', false);

具体实现数据集读取的文件为 $FASTERRCNN/experiments/+Dataset/voc0712_trainval.m和$FASTERRCNN/experiments/+Dataset/voc0712_test。首先获得数据集存储路径；然后将数据读入到imdb和roidb文件。

% code from $FASTERRCNN/experiments/+Dataset/voc0712_trainval.m
%
% 获得数据集存储路径
devkit2007                      = voc2007_devkit();
devkit2012                      = voc2012_devkit();
% 将数据读入到imdb和roidb文件
switch usage
    case {'train'}
        dataset.imdb_train    = {  imdb_from_voc(devkit2007, 'trainval', '2007', use_flip), ...
                                    imdb_from_voc(devkit2012, 'trainval', '2012', use_flip)};
        dataset.roidb_train   = cellfun(@(x) x.roidb_func(x), dataset.imdb_train, 'UniformOutput', false);
    case {'test'}
        error('only supports one source test currently');
    otherwise
        error('usage = ''train'' or ''test''');
end

imdb文件是一个matlab的表结构，表的每一行是一幅图像，分别包含如下信息：图像的路径，编号，大小，groundtruth（位置及类标）等。

3 conf_proposal参数：

只关注RPN的conf_proposal

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%

% conf
conf_proposal               = proposal_config('image_means', model.mean_image, 'feat_stride', model.feat_stride);

RPN所需要的参数。其中值得注意的参数有
batch_size：[256]每幅图像中筛选使用的bg样本和fg样本的总个数
fg_fraction：[0.5]batch_size中fg样本的比例，如果fg样本个数不足，则添加bg样本
drop_boxes_runoff_image：[1]在训练阶段是否去掉超出图像边界的anchors
bg_thresh_hi：[0.3]被看做反例样本的anchor与groundtruth的最大IoU
bg_thresh_lo：[0]被看做反例样本的anchor与groundtruth的最小IoU
fg_thresh：[0.7]被看做正例样本的anchor与groundtruth的最小IoU
ims_per_batch：[1]训练时每次输入的图像个数，当前只支持每次输入一幅图像
scale：[600]短边缩放后最小值
max_size：[1000]长边缩放后最大值
feat_stride：[16]VGG中conv5_3相比于输入图像缩小了16倍，也就是相邻两个点之间的stride=16
anchors：不同长宽比和尺度的9个基本anchors
output_width_map：输入图像的宽度和conv5_3宽度的对应关系
output_height_map：输入图像的高度和conv5_3高度的对应关系
bg_weight：[1]计算损失时每个反例样本的权值，正例样本权值全为1
image_means：图像均值

具体配置文件为：

% code from $FASTERRCNN/functions/rpn/proposal_config.m
%

function conf = proposal_config(varargin)
% conf = proposal_config(varargin)
% --------------------------------------------------------
% Faster R-CNN
% Copyright (c) 2015, Shaoqing Ren
% Licensed under The MIT License [see LICENSE for details]
% --------------------------------------------------------

    ip = inputParser;

    %% training
    ip.addParamValue('use_gpu',         gpuDeviceCount > 0, ...
                                                        @islogical);

    % whether drop the anchors that has edges outside of the image boundary
    ip.addParamValue('drop_boxes_runoff_image', ...
                                        true,           @islogical);

    % Image scales -- the short edge of input image
    ip.addParamValue('scales',          600,            @ismatrix);
    % Max pixel size of a scaled input image
    ip.addParamValue('max_size',        1000,           @isscalar);
    % Images per batch, only supports ims_per_batch = 1 currently
    ip.addParamValue('ims_per_batch',   1,              @isscalar);
    % Minibatch size
    ip.addParamValue('batch_size',      256,            @isscalar);
    % Fraction of minibatch that is foreground labeled (class > 0)
    ip.addParamValue('fg_fraction',     0.5,           @isscalar);
    % weight of background samples, when weight of foreground samples is
    % 1.0
    ip.addParamValue('bg_weight',       1.0,            @isscalar);
    % Overlap threshold for a ROI to be considered foreground (if >= fg_thresh)
    ip.addParamValue('fg_thresh',       0.7,            @isscalar);
    % Overlap threshold for a ROI to be considered background (class = 0 if
    % overlap in [bg_thresh_lo, bg_thresh_hi))
    ip.addParamValue('bg_thresh_hi',    0.3,            @isscalar);
    ip.addParamValue('bg_thresh_lo',    0,              @isscalar);
    % mean image, in RGB order
    ip.addParamValue('image_means',     128,            @ismatrix);
    % Use horizontally-flipped images during training?
    ip.addParamValue('use_flipped',     true,           @islogical);
    % Stride in input image pixels at ROI pooling level (network specific)
    % 16 is true for {Alex,Caffe}Net, VGG_CNN_M_1024, and VGG16
    ip.addParamValue('feat_stride',     16,             @isscalar);
    % train proposal target only to labled ground-truths or also include
    % other proposal results (selective search, etc.)
    ip.addParamValue('target_only_gt',  true,           @islogical);

    % random seed
    ip.addParamValue('rng_seed',        6,              @isscalar);


    %% testing
    ip.addParamValue('test_scales',     600,            @isscalar);
    ip.addParamValue('test_max_size',   1000,           @isscalar);
    ip.addParamValue('test_nms',        0.3,            @isscalar);
    ip.addParamValue('test_binary',     false,          @islogical);
    ip.addParamValue('test_min_box_size',16,            @isscalar);
    ip.addParamValue('test_drop_boxes_runoff_image', ...
                                        false,          @islogical);

    ip.parse(varargin{:});
    conf = ip.Results;

    assert(conf.ims_per_batch == 1, 'currently rpn only supports ims_per_batch == 1');

    % if image_means is a file, load it
    if ischar(conf.image_means)
        s = load(conf.image_means);
        s_fieldnames = fieldnames(s);
        assert(length(s_fieldnames) == 1);
        conf.image_means = s.(s_fieldnames{1});
    end
end

2 产生anchor

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%

% generate anchors and pre-calculate output size of rpn network
[conf_proposal.anchors, conf_proposal.output_width_map, conf_proposal.output_height_map] ...
                            = proposal_prepare_anchors(conf_proposal, model.stage1_rpn.cache_name, model.stage1_rpn.test_net_def_file);

proposal_prepare_anchors函数分为两部分。首先产生输入图像大小和conv5_3大小的对应关系map；然后产生9个基本anchors。最后将output_width_map，output_height_map以及anchors存入conf_proposal参数中。

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%

function [anchors, output_width_map, output_height_map] = proposal_prepare_anchors(conf, cache_name, test_net_def_file)
    %产生输入图像大小和conv5_3大小的对应关系
    [output_width_map, output_height_map] ...
                                = proposal_calc_output_size(conf, test_net_def_file);
    %产生9个基本anchors
    anchors                = proposal_generate_anchors(cache_name, ...
                                    'scales',  2.^[3:5]);
end

1 输入图像大小和conv5_3大小的对应关系

首先初始化RPN的测试网络；然后产生不同长宽的全零图像并进行前向传播；记录每个输入图像大小对应的conv5_3大小；重置caffe。

% code from $FASTERRCNN/functions/rpn/proposal_calc_output_size.m
%

% 初始化RPN的测试网络
caffe_net = caffe.Net(test_net_def_file, 'test');

% set gpu/cpu
if conf.use_gpu
caffe.set_mode_gpu();
else
caffe.set_mode_cpu();
end

% 产生不同长宽的全零图像并进行前向传播
input = 100:conf.max_size;
output_w = nan(size(input));
output_h = nan(size(input));
for i = 1:length(input)
    s = input(i);
    im_blob = single(zeros(s, s, 3, 1));
    net_inputs = {im_blob};

    % Reshape net's input blobs
    caffe_net.reshape_as_input(net_inputs);
    caffe_net.forward(net_inputs);

    % 记录每个输入图像大小对应的conv5_3大小
    cls_score = caffe_net.blobs('proposal_cls_score').get_data();
    output_w(i) = size(cls_score, 1);
   output_h(i) = size(cls_score, 2);
end

output_width_map = containers.Map(input, output_w);
output_height_map = containers.Map(input, output_h);

% 重置caffe
caffe.reset_all();

2 生成9个基准anchors

设置最基准的anchor大小为 $16\times16$ ；保持面积不变，利用该m文件中ratio_jitter生成三个长宽比 $(0.5, 1, 2)$ 的anchors，如下图所示；通过该m文件中scale_jitter将不同长宽比的anchors放大到三个尺度 $(8, 16, 32)$ 。一共生成9个anchors。
这里写图片描述

% code from $FASTERRCNN/functions/rpn/proposal_generate_anchors.m
%

%% inputs
    ip = inputParser;
    ip.addRequired('cache_name',                        @isstr);

    % the size of the base anchor
    ip.addParamValue('base_size',       16,             @isscalar);
    % ratio list of anchors
    ip.addParamValue('ratios',          [0.5, 1, 2],    @ismatrix);
    % scale list of anchors
    ip.addParamValue('scales',          2.^[3:5],       @ismatrix);
    ip.addParamValue('ignore_cache',    false,          @islogical);
    ip.parse(cache_name, varargin{:});
    opts = ip.Results;

%%
    if ~opts.ignore_cache
        anchor_cache_dir            = fullfile(pwd, 'output', 'rpn_cachedir', cache_name);
                                      mkdir_if_missing(anchor_cache_dir);
        anchor_cache_file           = fullfile(anchor_cache_dir, 'anchors');
    end
    try
        ld                      = load(anchor_cache_file);
        anchors                 = ld.anchors;
    catch
        % 设置最基准的anchor大小为$16\times16$
        base_anchor             = [1, 1, opts.base_size, opts.base_size];
        % 保持面积不变，生成不同长宽比的anchors
        ratio_anchors           = ratio_jitter(base_anchor, opts.ratios);
        % 在不同长宽比anchors的基础上进行尺度缩放
        anchors                 = cellfun(@(x) scale_jitter(x, opts.scales), num2cell(ratio_anchors, 2), 'UniformOutput', false);
        anchors                 = cat(1, anchors{:});
        if ~opts.ignore_cache
            save(anchor_cache_file, 'anchors');
        end
    end

3 训练阶段

所有参数设置完成后开始训练。

% code from $FASTERRCNN/experiments/script_faster_rcnn_VOC0712_VGG16.m
%

%%  stage one proposal
fprintf('\n***************\nstage one proposal \n***************\n');
% train
model.stage1_rpn            = Faster_RCNN_Train.do_proposal_train(conf_proposal, dataset, model.stage1_rpn, opts.do_val);

do_proposal_train直接调用$FASTERRCNN/functions/rpn/proposal_train.m文件。
根据作者注释的流程，$FASTERRCNN/functions/rpn/proposal_train.m主要分为init， making tran/val data和Training三个阶段

1 `init`，初始化

初始化中主要设置缓存文件路径，读入caffe求解参数，读入caffe模型结构，读入预训练模型，初始化日志文件，设置GPU模式。

% code from `$FASTERRCNN/functions/rpn/proposal_train.m`
%

%% init
    % init caffe solver
    imdbs_name = cell2mat(cellfun(@(x) x.name, imdb_train, 'UniformOutput', false));
    cache_dir = fullfile(pwd, 'output', 'rpn_cachedir', opts.cache_name, imdbs_name);
    mkdir_if_missing(cache_dir);
    caffe_log_file_base = fullfile(cache_dir, 'caffe_log');
    caffe.init_log(caffe_log_file_base);
    caffe_solver = caffe.Solver(opts.solver_def_file);
    caffe_solver.net.copy_from(opts.net_file);

    % init log
    timestamp = datestr(datevec(now()), 'yyyymmdd_HHMMSS');
    mkdir_if_missing(fullfile(cache_dir, 'log'));
    log_file = fullfile(cache_dir, 'log', ['train_', timestamp, '.txt']);
    diary(log_file);

    % set random seed
    prev_rng = seed_rand(conf.rng_seed);
    caffe.set_random_seed(conf.rng_seed);

    % set gpu/cpu
    if conf.use_gpu
        caffe.set_mode_gpu();
    else
        caffe.set_mode_cpu();
    end

    disp('conf:');
    disp(conf);
    disp('opts:');
    disp(opts);

2 making tran/val data，将bbs的数据转换为regression的数据

% code from `$FASTERRCNN/functions/rpn/proposal_train.m`
%

%% making tran/val data
    fprintf('Preparing training data...');
    [image_roidb_train, bbox_means, bbox_stds]...
                            = proposal_prepare_image_roidb(conf, opts.imdb_train, opts.roidb_train);
    fprintf('Done.\n');

    if opts.do_val
        fprintf('Preparing validation data...');
        [image_roidb_val]...
                                = proposal_prepare_image_roidb(conf, opts.imdb_val, opts.roidb_val, bbox_means, bbox_stds);
        fprintf('Done.\n');

proposal_prepare_image_roidb.m从imdb以及roidb中读入图像信息后，实现了：图像中bbx的groundtruth数据由[x1,y1,x2,y2]转换为[dx,dy,dw,dh]，由faster-RCNN论文中的公式(2)实现；然后对bg和fg样本进行筛选；最后计算转换后的[dx,dy,dw,dh]均值和方差。

Step1: 从imdb以及roidb中读入图像信息

% code from `$FASTERRCNN/functions/rpn/proposal_prepare_image_roidb.m`
%

imdbs = imdbs(:);
    roidbs = roidbs(:);

    if conf.target_only_gt
        image_roidb = ...
            cellfun(@(x, y) ... // @(imdbs, roidbs)
                arrayfun(@(z) ... //@([1:length(x.image_ids)])
                    struct('image_path', x.image_at(z), 'image_id', x.image_ids{z}, 'im_size', x.sizes(z, :), 'imdb_name', x.name, 'num_classes', x.num_classes, ...
                    'boxes', y.rois(z).boxes(y.rois(z).gt, :), 'class', y.rois(z).class(y.rois(z).gt, :), 'image', [], 'bbox_targets', []), ...
                [1:length(x.image_ids)]', 'UniformOutput', true),...
            imdbs, roidbs, 'UniformOutput', false);
    else
        image_roidb = ...
            cellfun(@(x, y) ... // @(imdbs, roidbs)
                arrayfun(@(z) ... //@([1:length(x.image_ids)])
                    struct('image_path', x.image_at(z), 'image_id', x.image_ids{z}, 'im_size', x.sizes(z, :), 'imdb_name', x.name, ...
                    'boxes', y.rois(z).boxes, 'class', y.rois(z).class, 'image', [], 'bbox_targets', []), ...
                [1:length(x.image_ids)]', 'UniformOutput', true),...
            imdbs, roidbs, 'UniformOutput', false);
    end

    image_roidb = cat(1, image_roidb{:});

Step2: bbx的groundtruth转换

% code from `$FASTERRCNN/functions/rpn/proposal_prepare_image_roidb.m`
%
% enhance roidb to contain bounding-box regression targets
    [image_roidb, bbox_means, bbox_stds] = append_bbox_regression_targets(conf, image_roidb, bbox_means, bbox_stds);

proposal_prepare_image_roidb.m，详细步骤为：
- 读入图像信息：将图像信息读入到image_roidb中。
- groundtruth数据转换：proposal_prepare_image_roidb.m中的append_bbox_regression_targets实现
- 获得所有anchors：通过proposal_locate_anchors.m获得图像的所有anchors以及图像需要缩放的比例
- 图像缩放比例：通过scale和max_size获得图像的缩放比例并记录缩放后图像大小
图像的最短边最小值为scale,最长边最大值为max_size

    - **conv5_3特征层大小：**通过查表法获得缩放后图像对应的conv5_3的大小（output_width_map，output_height_map）
    - **网格化：**按照`feat_stride`将conv5_3的大小打成网格
    - **所有anchors:**在网格每个节点上放入9个基本`anchors`,并获得其坐标。
- **挑选样本：**`proposal_prepare_image_roidb.m`文件中的`compute_targets`实现正例样本和反例样本的选取
    - **计算overlap**：所有anchors存入变量`ex_rois`，计算每个anchor和每个groundtruth的重叠率(IoU)
    - **去掉超出范围的anchor**：将超出范围的anchor和groundtruth的重叠率置0.
    - **筛选正例样本**：IoU最大的和IoU大于`fg_thresh`的anchor作为正例样本
    - **筛选反例样本**：IoU介于`bg_thresh_hi`和`bg_thresh_lo`之间的作为反例样本
    - **计算回归量**：通过文章中公式(2)计算每个正例样本的回归量`dx`，`dy`，`dw`，`dh`
    - **新的groundtruth**：将正例样本的回归量作为正例样本的groundtruth（类标1），反例样本的回归量均设为0（类标-1）。
- **计算均值方差**：计所有正例样本的回归量的均值和方差，并且标准化（减去均值，除以方差）

3 `Training`，训练

Step1: 打乱训练数据顺序
proposal_train.m中的generate_random_minibatch函数实现对训练数据的打乱，并返回打乱后的第一幅图像的标号sub_db_inds。

Step2: 准备一个训练数据
proposal_generate_minibatch.m实现。
- 正反例样本选取及权重设置：proposal_generate_minibatch.m中的sample_rois选取样本并且设置权重
- fg_inds：正例样本序号，如果不到batch_size的fg_fraction倍，则用反例样本补足。
- bg_inds：反例样本序号，反例样本一般都比较多，需要进行随机选取。
- label：对每个正例样本label置1，反例样本label置0.
- label_weights：样本类别损失的权重。正例样本置1，反例样本置bg_weight。
- bbox_targets：进行数据转换后的正反例样本窗口位置
- bbox_loss_weights：样本位置损失的权重。正例为1，反例为0

整合RPN输入blob
- **RPN输入的im_blob：**im_blob
- **RPN输入的labels_blob：**labels_blob
- **RPN输入的label_weights_blob：**label_weights_blob
- **RPN输入的bbox_targets_blob：**bbox_targets_blob
- **RPN输入的bbox_loss_blob：**bbox_loss_blob

Step3: 迭代
