沁恒CH552 USB学习之旅（三）

转载著名出处。

目标：

  CH552单片机使用入门，实现代码烧录，GPIO和printf打印输出。为后续的USB调试做好准备。

---

物品准备：

1、CH552评估板（可以打沁恒销售电话，试试看能不能白嫖一个）
2、WCHISPTool下载软件：链接.
3、USB AtoA线
4、CH340USB转串口模块
5、下载例程代码：C代码工程andCH552头文件.
（注意：CH552是CH554的减配版，所以C代码直接用的CH554的，我们只要替换掉包含了寄存器信息的头文件就好了）

STEP1：

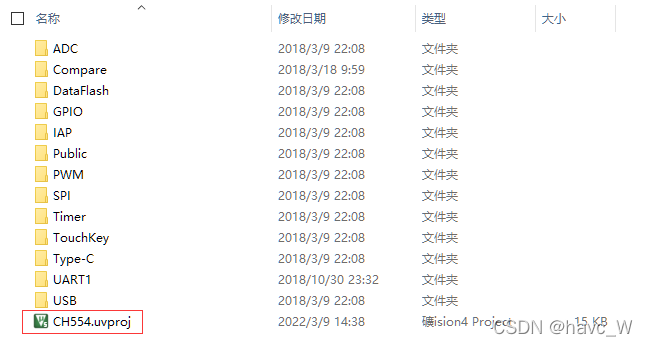

打开默认的工程：
双击打开

STEP2：

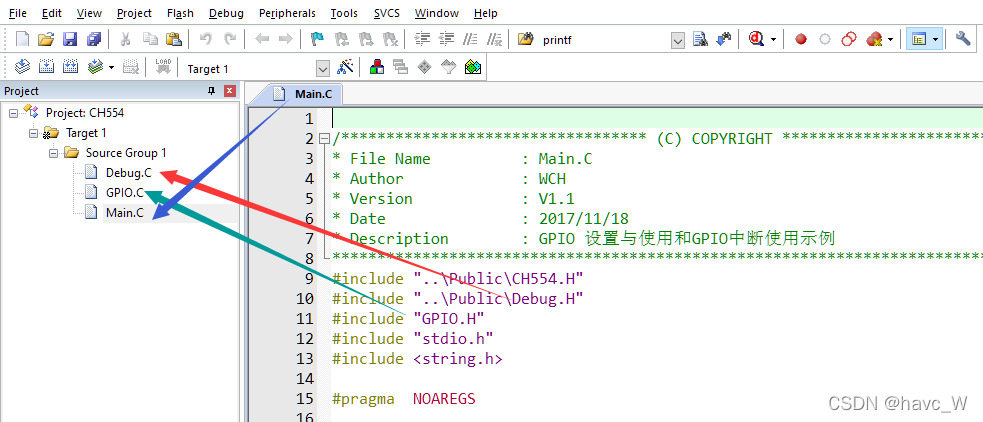

工程默认是GPIO例程，确保工程包含了3个C文件，下图标注出了头文件和对应C文件关系。工程缺少C文件编译可能不会报错，但是会多很多警告，导致HEX烧录进芯片工作不正常，要注意。

STEP3:

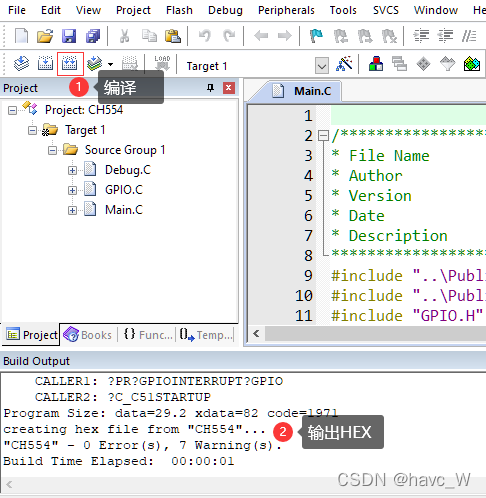

编译，下面输出信息中显示生成HEX文件。默认工程出现了7个警告，警告类型多为函数未调用，如果输出信息有不同，可能要注意下工程配置了。

STEP4：

根据《沁恒单片机代码下载》教程: 点这里
将编译生成的HEX文件下载到单片机中。

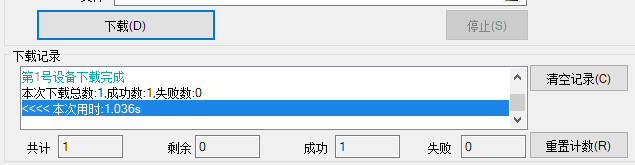

显示下载成功：

STEP5：

程序默认会不停的翻转CH552评估板上的P17、P16两个LED灯。

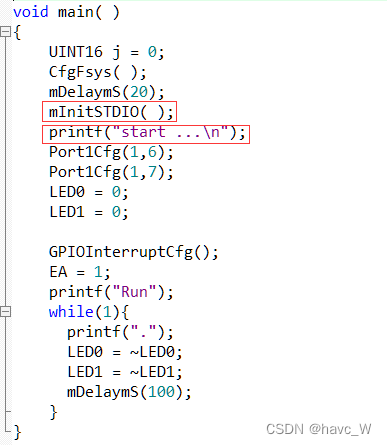

程序中mInitSTDIO( );会对打印串口进行初始化，串口是使用注意事项参考：《51单片机标准串口使用教程及常见问题》: 点这里。

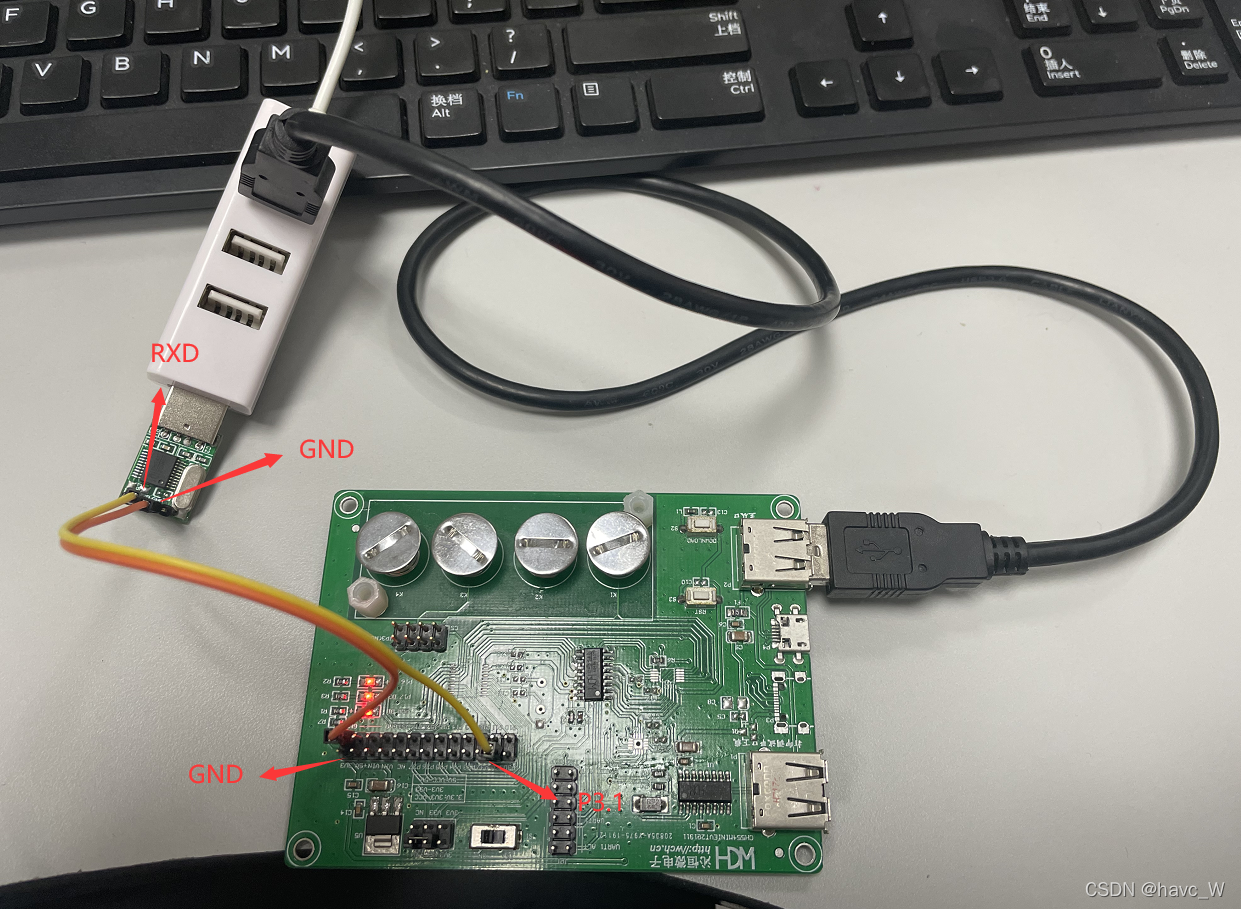

使用CH340模块接收CH552的串口打印输出信息，线路接法：

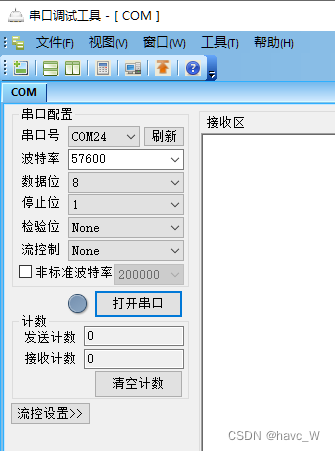

配置电脑上串口助手，例程代码默认波特率57600，8比特数据，1个停止位。

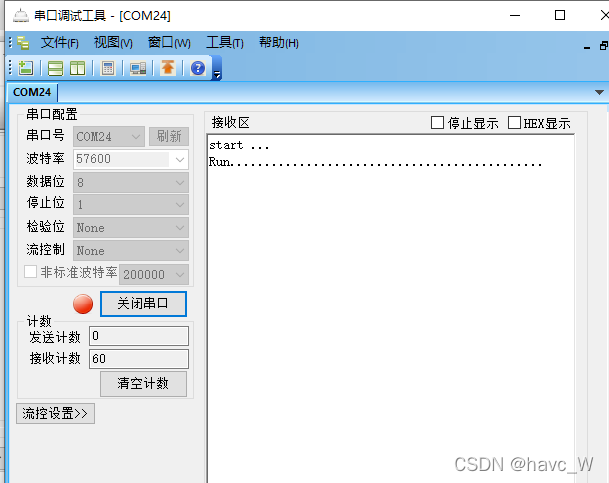

配置好之后，将评估板重新上电，程序运行，串口助手能看到以下打印信息就证明硬件环境搭建成功。
