随着信息技术的发展,数字及模拟对信号带宽要求越来越高,传统超外差结构复杂,成本高昂,且带宽增加对带内平坦度带来巨大挑战,大规模数字FPGA的发展,使得采用零中频技术可实现大带宽信号处理,降低硬件成本。

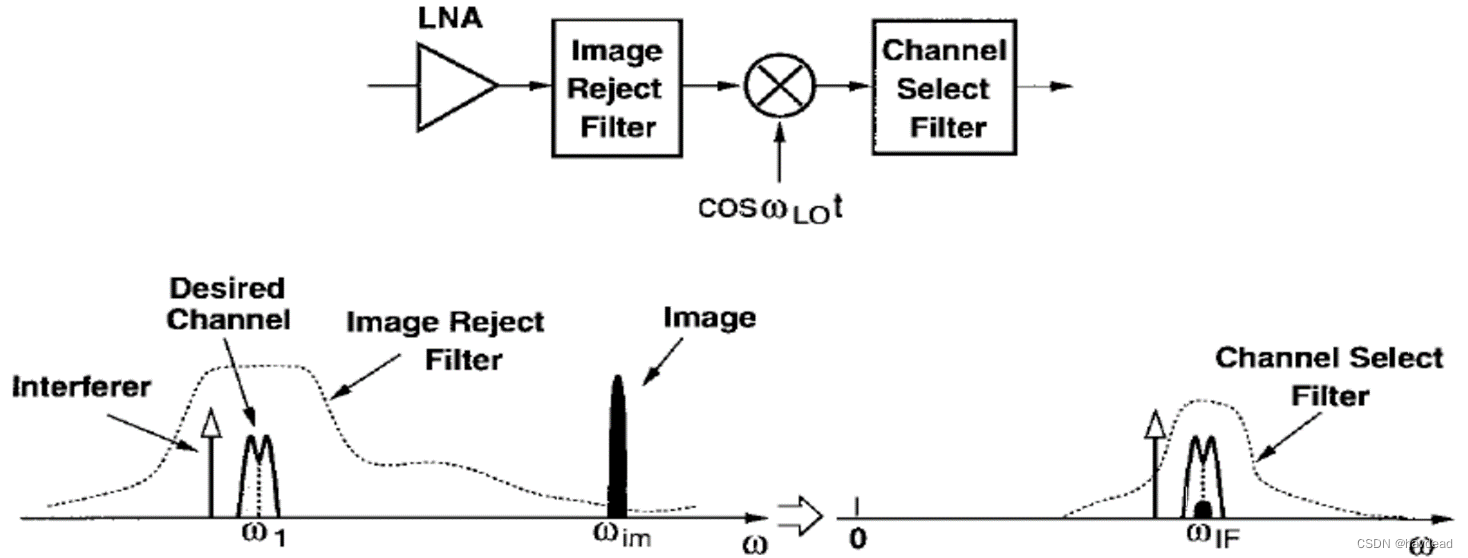

图1 传统超外差接收机结构
需要考虑镜像抑制,预选滤波,中频滤波,设计结构复杂;可能需要采用多个高中频,带来带内不平坦、杂散等问题。

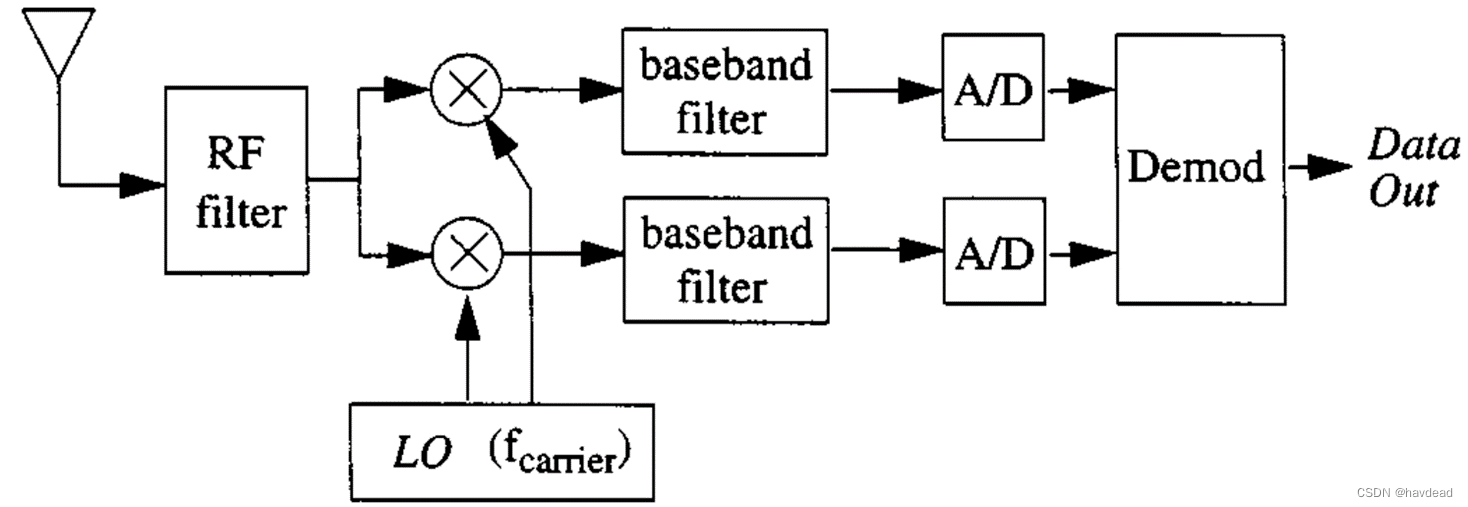

图2 模拟零中频接收机架构
没有镜像抑制要求 ;采用相同 ADC 情况下,带宽是超外差架构的两倍;声表滤波器和复杂的 LC 滤波器可以采用简单的低通滤波器替换 。

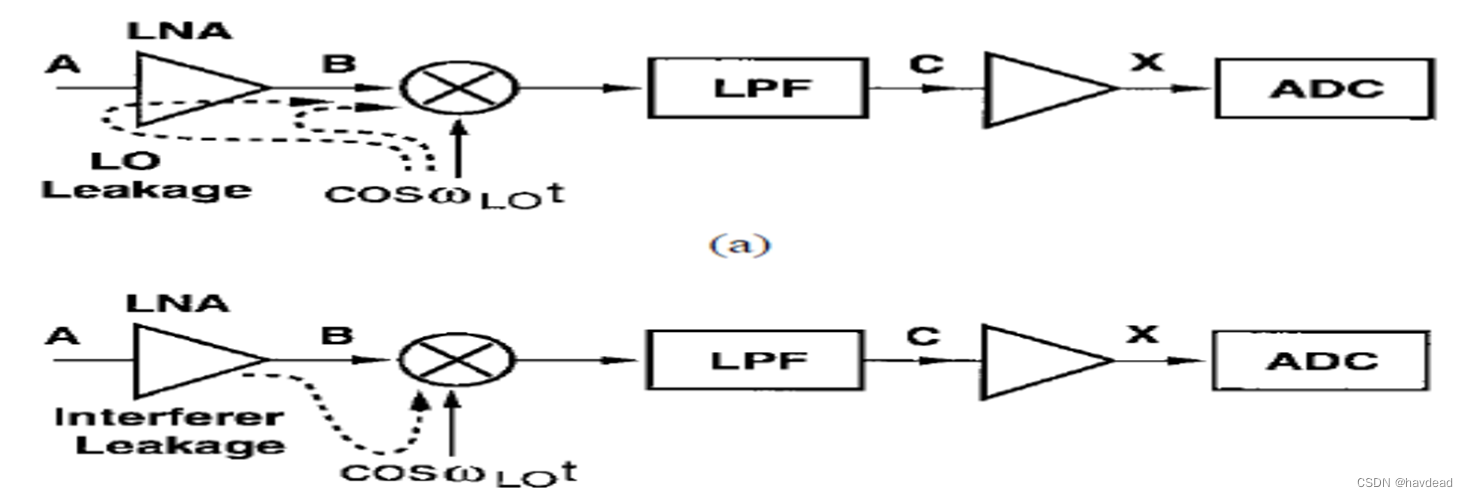

图3 模拟零中频接收机的挑战
闪烁噪声对低频影响严重,泄漏(包括本振和射频)产生的直流偏置会将后级ADC推饱和,IQ不平衡直接影响后级解调,需要算法做IQ校准
图4 数字零中频
由于ADC直接采集射频信号,不需要考虑器件自身的DC失调问题;数字NCO模块可实现完美的IQ信号;不存在模拟混频器和滤波器,线性度更优。缺点是采样带宽大,随着半导体工艺提升,高速AD/DA可达10GSPS甚至更高采样率,可基本覆盖射频段信号直采应用。
射频直采优点
射频直采极大的降低了射频前端设计难度,由于射频前端只需要对信号进行幅度调理及简单的滤波(提高二阶互调),可以将整个频带的频响做到较高水平。
射频直采难点
1
、带宽大,射频直采频带需覆盖
10MHz
~
6GHz
频段
,AD
采样带宽需要设计到
6.5GHz
,采样需要将射频输入信号变换为差分信号,是否也会涉及到不平衡问题;
2
、数据量大,数字零中频先采样再做下变频,带宽将是模拟零中频的两倍,数据量较大,数字零中频可配合
ADC
芯片内部
DDC
模块及抽取滤波来降低数据量;信号带宽
450MHz
,基带
IQ
信号我们采用
600MSPS
(
IQ
两路,信号带宽是
±225M
之间
),
IQ
两路
600MSPS
符号率的信号转换成
1
比特输出速率为:
600MSPS
*
2
(
IQ
两路)*
16bit*8/10(204B
协议中的
8b/10b
编码
)=24Gbps
