ADS零中频接收机仿真学习笔记

ADS零中频接收机仿真

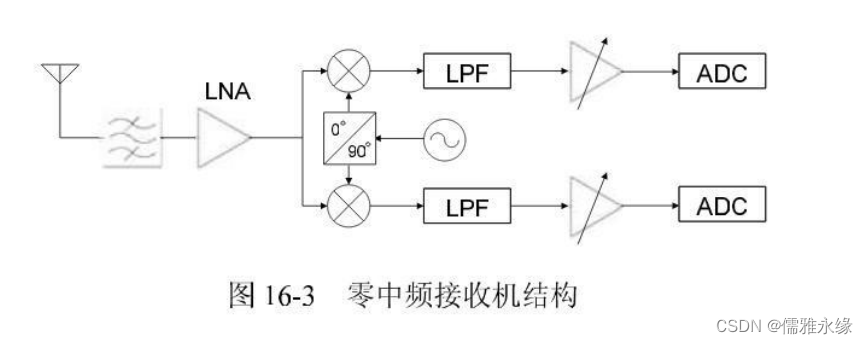

零中频接收机的本振频率与接收信号的载波频率相同。

1.新建工程

命名为lingzhongpin_wrk，新建一个cell，命名为lingzhongpin

2. 设计原理图

射频前端电路设计

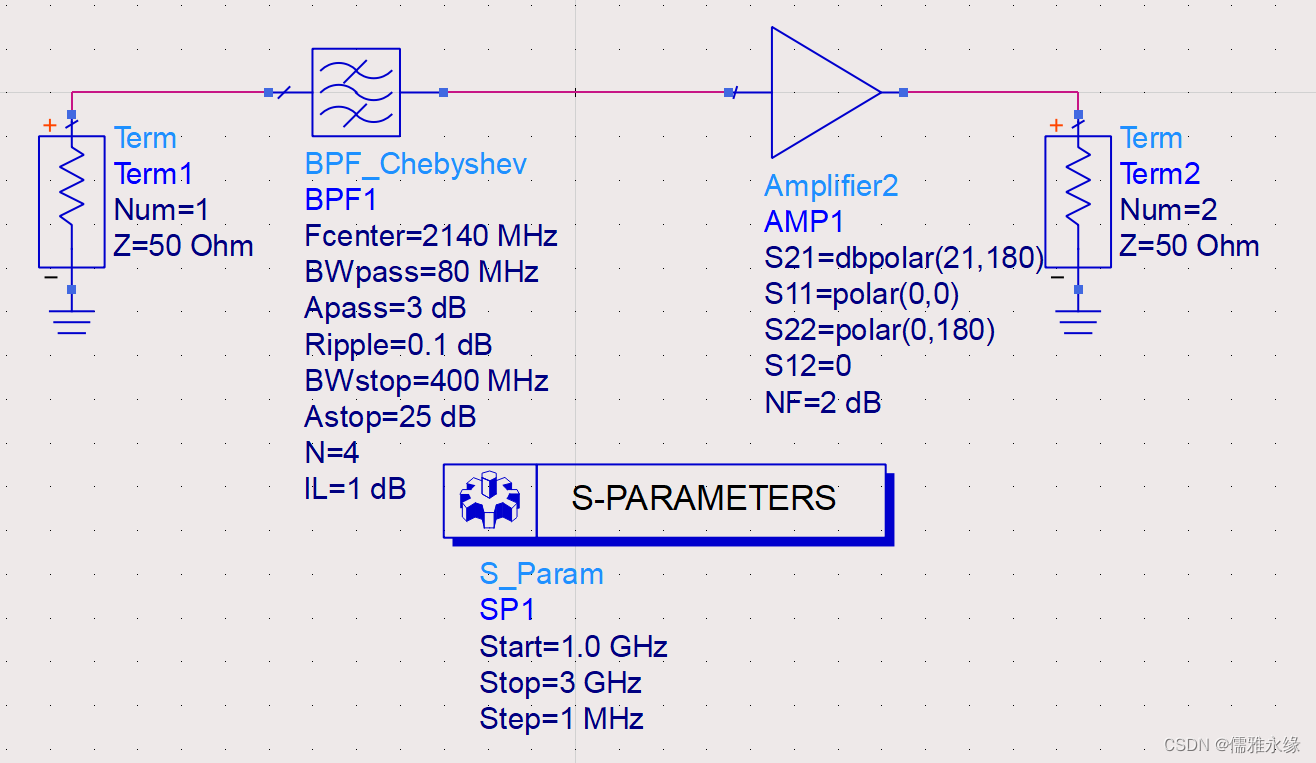

在filters-bandpass滤波器采用的切比雪夫滤波器，在system-amps&Mixer选择放大器控件，设计参数如图所示

频带选择性仿真，查看结果

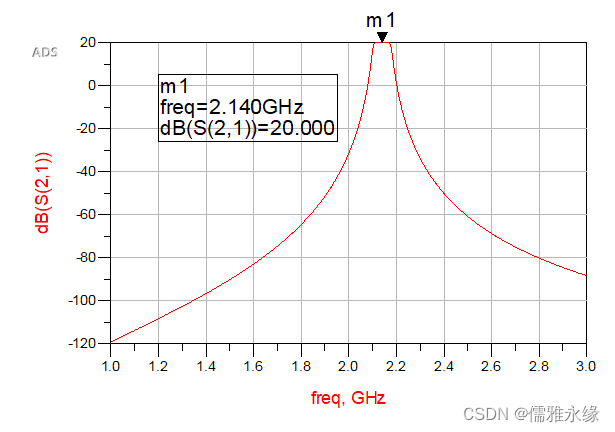

在中心频率处的增益为20dB，即放大器的增益减去滤波器的插损。接收带宽为6MHz。

下变频电路的搭建

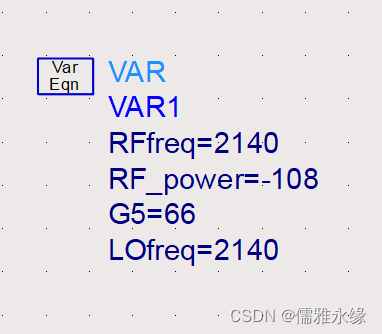

设置几个变量

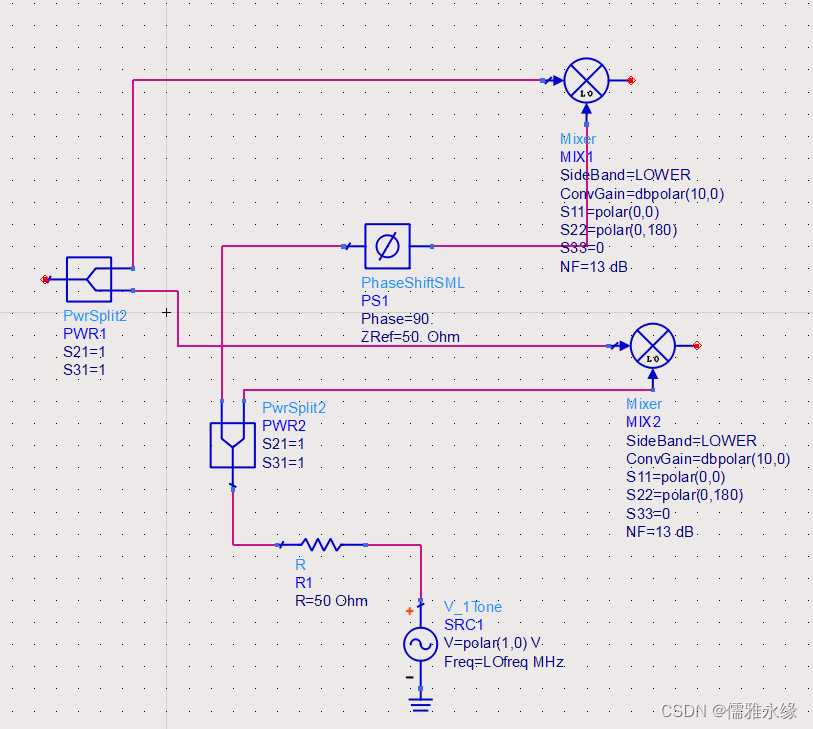

插入功分器控件和移相器控件（system-passive），在system-amps&mixers中插入混频器控件，由于要将接收信号分为同向（I）和（Q）正交两路，所以本振信号也要分为两路，一路直接和接收信号混频，一路经移相器移90°，在进入混频器混频，所以用功分器和移相器，
插入电压源控件（sources-freq Domain），由于接收机中频信号的频率为0，所以本振频率和输入信号频率一致，设置如下图

模拟基带部分电路

模拟基带部分有两条支路，每条都由信道选择低通滤波器和基带放大器级联而成。

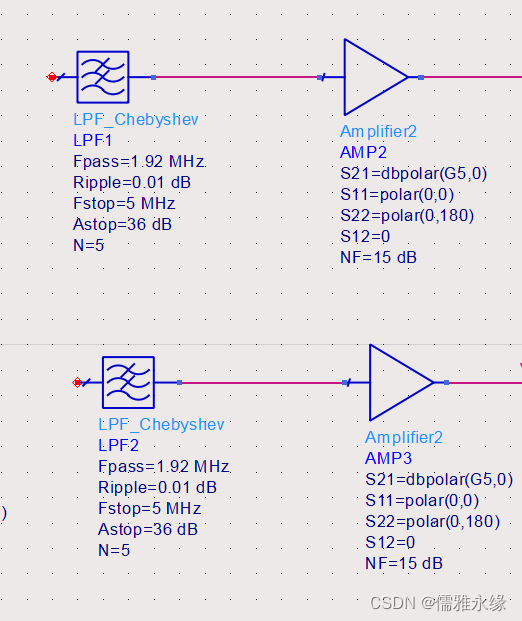

插入低通滤波器控件（Filters-Lowpass）和放大器控件（system-amps & mixers），设置如图所示

整体链路

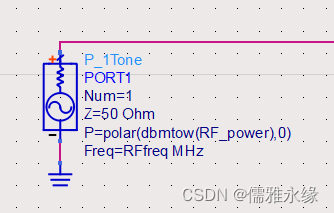

插入功率源控件（sources-freq domain），设置如下

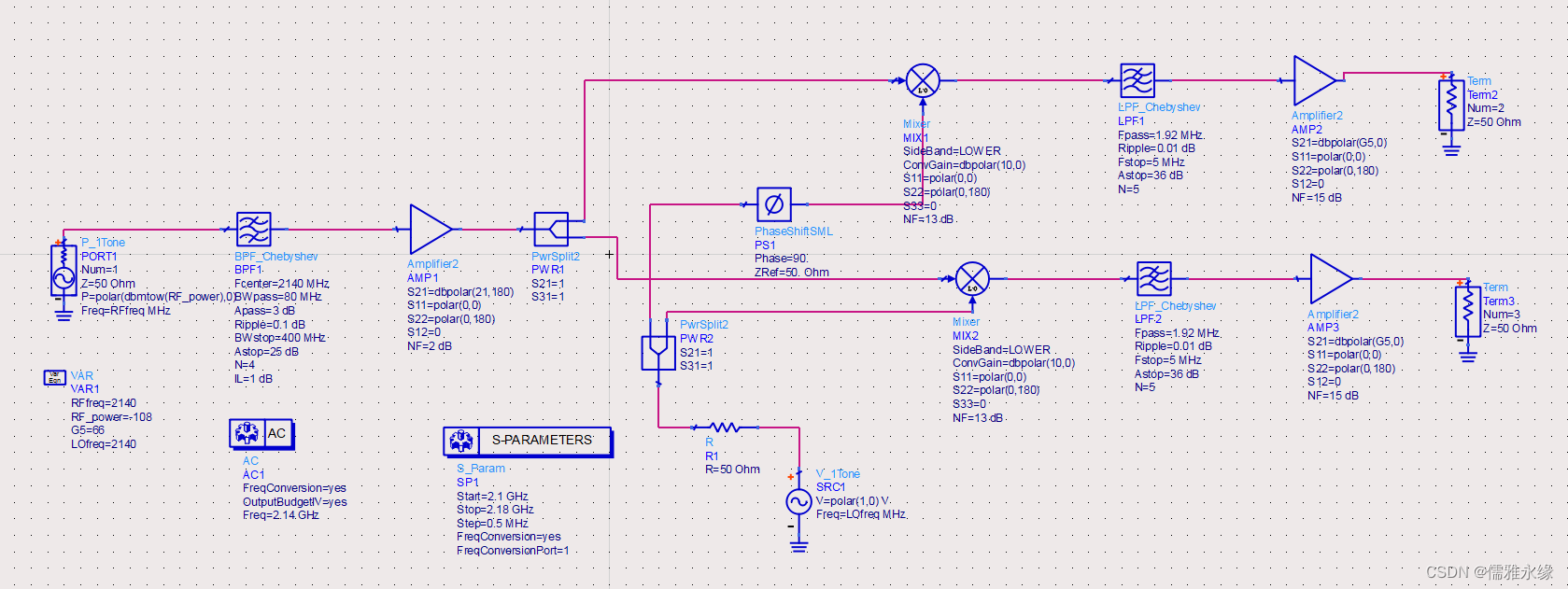

将射频前端电路、下变频电路和模拟基带电路连线，整体电路如下图

3.仿真分析查看结果

点击仿真，查看结果

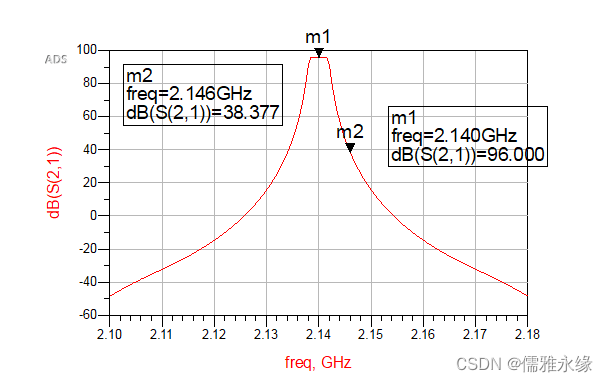

中心频率2.14GHz处的增益为96dB，为系统的最大增益；邻道抑制达到了38.3dB

系统总增益在各个部分的分配

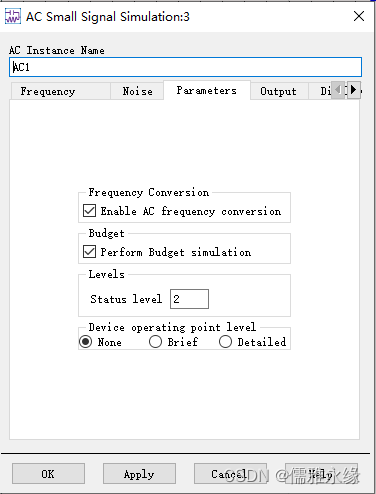

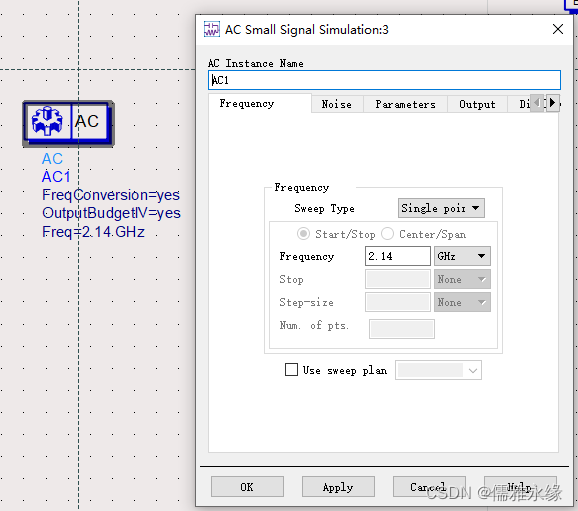

插入交流控件（simulation-AC），设置如下，设置频率为单点频率，勾选上enable AC frequency conversion 和perform budget simulation


预算增益路径设定

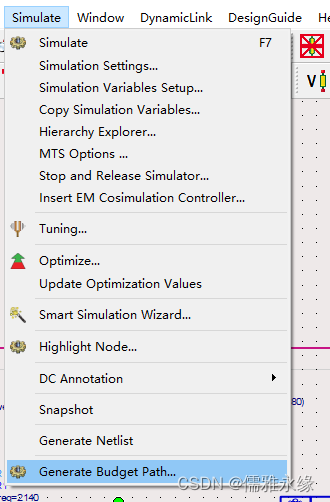

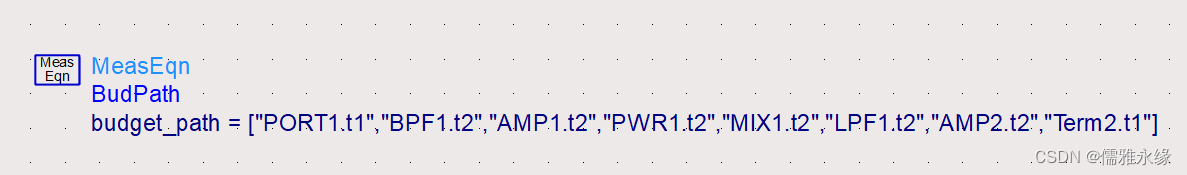

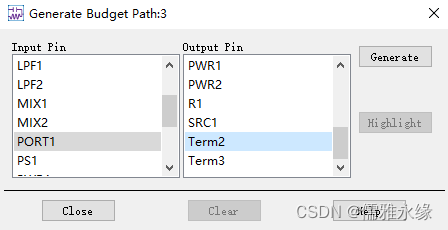

点击菜单中 simulation—generate budget path，选择输入为功率源，输出端为Terms，点击generate，再点击highlight，可以看到预算增益路径被高亮显示




添加增益预算控件（simulation-AC），设置如下

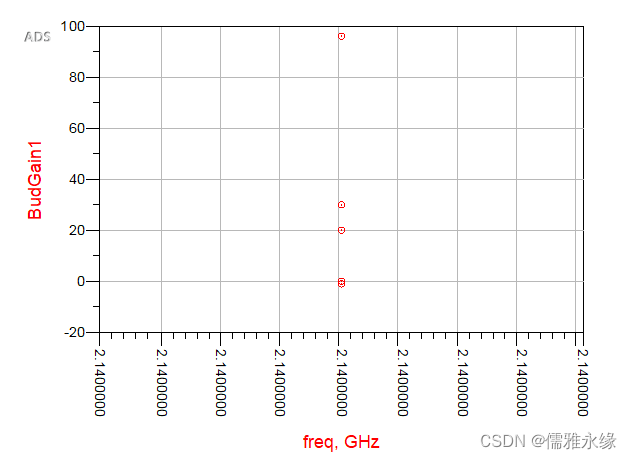

点击仿真，查看结果

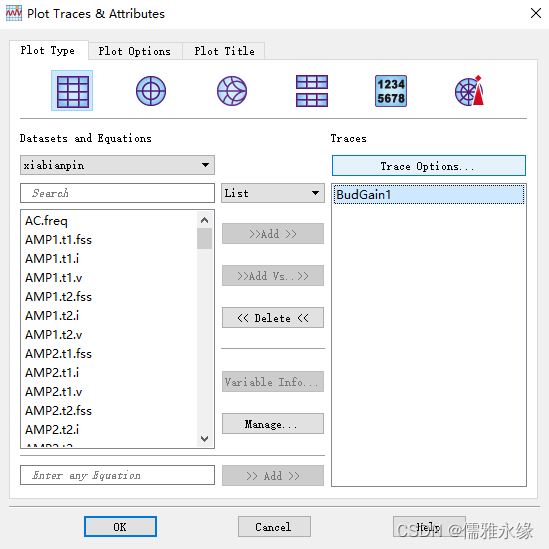

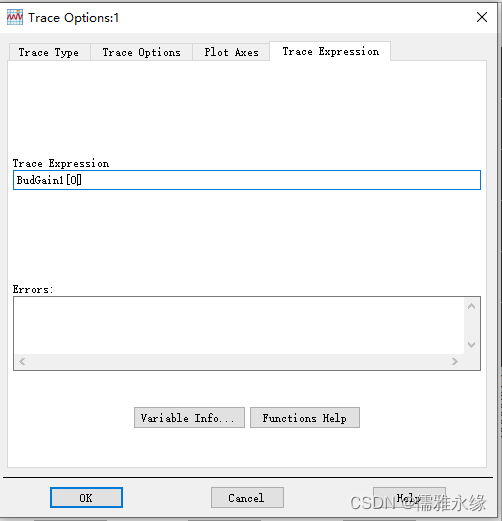

双击结果数据，在点击trace options，在trace expression中的BudGain1后面加上[0]，表示频率数组中的第1个

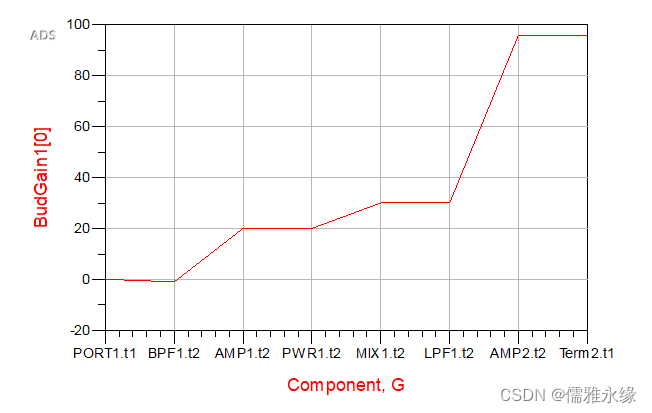

结果如图所示

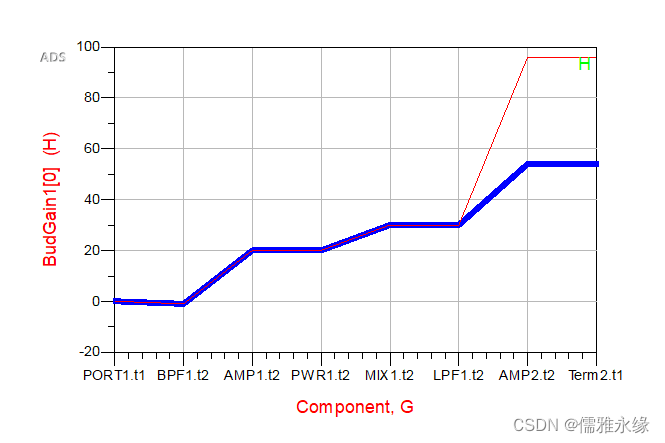

接收机总增益最大和最小两种情况结果对比

接收机下变频分析
设置功率源，输入功率为-40dBm，去掉本地振荡的电压源，使用功率源，频率为LO_freq，输入功率为0.02W，
点击工具栏控件name节点，在输入端口和两个输出端口，定义节点：Vin，Vout_i,Vout_q,

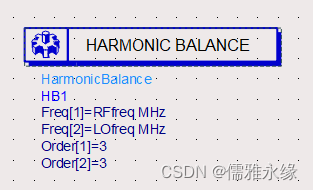

插入simulation-HB仿真器，设置如下

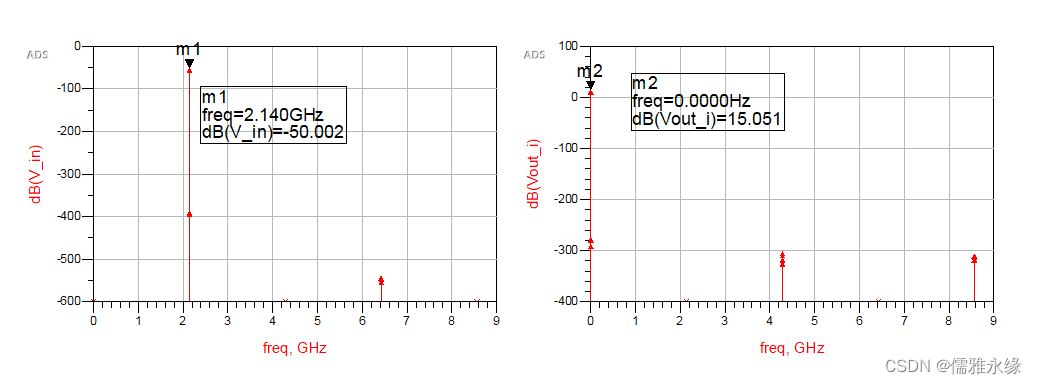

点击仿真，结果如下

从仿真结果中可以看出，接收机将射频输入信号的频谱从2.14GHz的载频移到零中频。
