UG二次开发python配置（二）

接上篇关于python与UG的开发配置问题。本篇主要介绍了ug如何调用外部python进行脚本调试。ug本身自带python不具备模块拓展能力，python的强大之处在于有丰富的资源包来支持我们的工作。本篇主要参照以下三篇资料，请详细阅读。

https://community.sw.siemens.com/s/question/0D54O00006Ywo98SAB/debugging-using-eclipse-with-pydev-not-linking

https://docs.sw.siemens.com/en-US/product/209349590/doc/PL20191127135844554.nxopen_prog_guide/html/xid1124926

https://docs.plm.automation.siemens.com/tdoc/nx/12/nx_api#uid:xid1162445:index_nxopen_prog_guide:id1142061:xid1124957

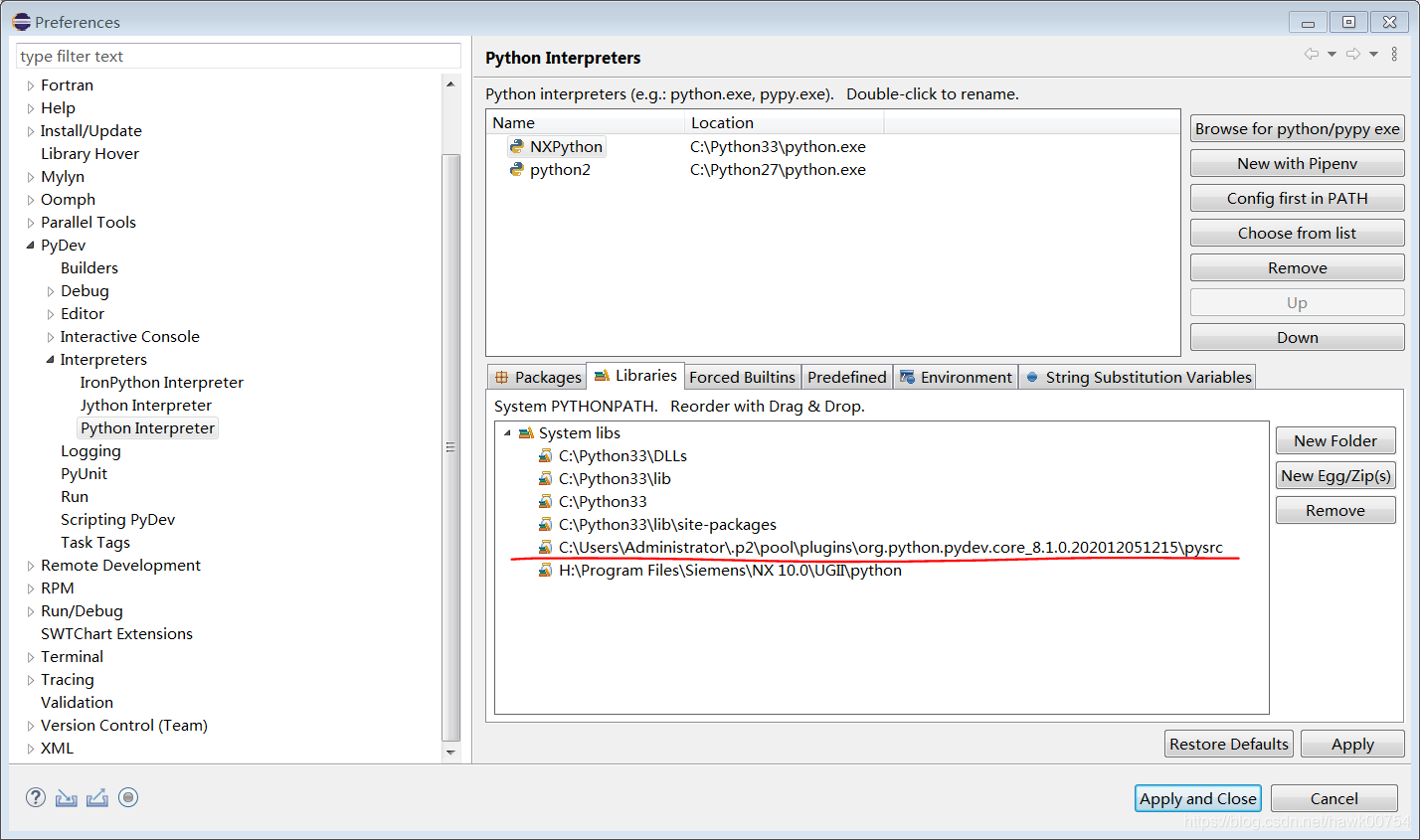

eclipse设置，window>preferences>python interpreter将pydev插件安装目录下pydevd.py所在文件夹添加到PYTHONPATH目录下，

UG启动方式换成bat，或者把相应的环境变量设置一下，说白了就是不用ug里面的python解释器，通过下面的设置换成自己安装的python解释器。

@echo off
set pydev=C:\Users\Administrator\.p2\pool\plugins\org.python.pydev.core_8.1.0.202012051215\pysrc
set UGII_BASE_DIR=H:\Program Files\Siemens\NX 10.0
set UGII_PYTHON_HOME=C:\Python33
set UGII_PYTHON_DLL=python33.dll
set UGII_PYTHON_LIBRARY_DIR=c:\windows\system32  （这里有个坑，python33.dll文件的位置）
set UGII_PYTHONPATH=%UGII_PYTHON_HOME%;C:\Python33\DLLs;C:\Python33\Lib;C:\Python33\Lib\site-packages;%UGII_BASE_DIR%\UGII\python;%pydev%
set TCL_LIBRARY=%UGII_PYTHON_HOME%\tcl\tcl8.5
:: start UGNX
"H:\Program Files\Siemens\NX 10.0\UGII\ugraf.exe" -nx

Python脚本的要求

需要脚本开头加上以下三句

# nx: threaded
import pydevd
pydevd.settrace()

UG界面下脚本调试，这里不赘述了。主要介绍eclipse下的调试方法

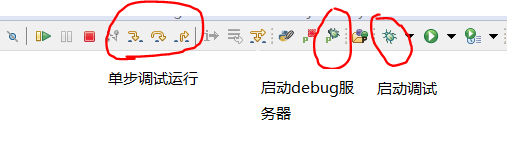

首先启动debug server，pydev>>start debug server。

到此，基本完成。

我一开始一直认为，在eclipse开发环境下，调试python脚本，UG的绘图区就会根据脚本内容变化。好像并不是我认为的那样，我用录制的脚本修改以后，在eclipse下单步调试运行，总是或多或少的错误信息，不知道是什么原因。但是修改后脚本在UG脚本回放是完全正常的。我想原因主要两个吧，一是外部python没有引用ug正确模块，二是部分函数属性不支持外部环境。
