STM32启动及内存模型

一般MCU包含的存储空间有FLASH和RAM,（RAM和flash又有片上和片外的区别，片上表示mcu自带的，已经封装在MCU内部的，片外表示外挂的，当项目中需要做一些复杂的应用，会存在资源不足的情况，这时候就需要使用外挂flash或者外挂ram），RAM相当于内存，Flash相当于硬盘，编译器会将一个程序分为好几个部分，分别存储在不同的区域，一般分为以下几个部分：

1 code：代码段，存放程序的代码部分。                                 . text

2 RO-data：只读数据段，存放程序中定义的常量。                 .text

3 RW-data：读写数据段，存放初始化为非零的变量。             .data

4 ZI段：0 数据段，存放未初始化的变量和初始化为零的变量    .bss

因此，一个程序编译出来所占的Flash空间大小为

flash size = code + RO-data + RW-data

ram size = RW-data + ZI

如果用keil编译出来的程序文件会生成一个.map 文件，该文件说明了各个函数占用的空间大小和地址，要想优化程序的存储空间大小，可根据这个文件来逐个优化。这也是在MCU开发中一个重要的信息，直接看这个文件就能知道哪里占用了空间，占了多大的空间。

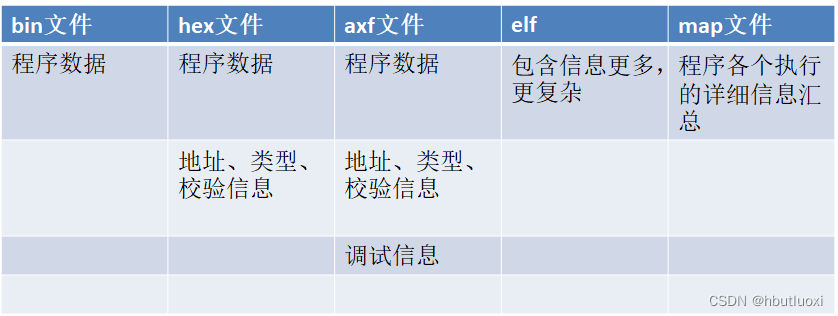

在烧录程序时往往将hex文件烧录到flash中，但hex文件的大小和flash的大小没什么必然的关系，hex文件大于单片机flash的大小也能烧录到单片机中。原因在于真正写入flash的不是hex文件，而是hex文件中的bin文件。有些软件直接生成的就是bin文件，而不是hex文件。

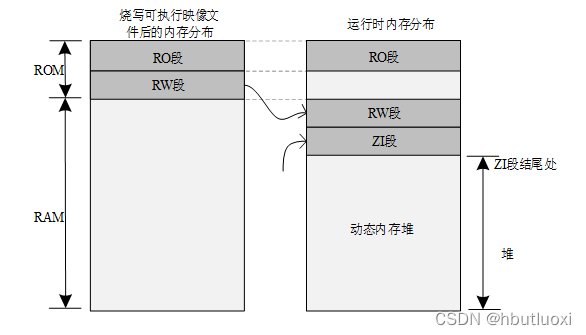

一般的MCU启动方式有三种，根据boot0引脚和boot1引脚的接法不同来区别，但是一般都会默认从FLASH启动，启动后将RW-data搬运到RAM中运行，但是不会搬运RO段，同时，cpu会根据编译器给出的ZI段的大小分配出ZI段，并将这块RAM区域清零。如下图：

这样就完成了MCU的启动，了解了这个，对于自己在开发过程中一些资源占用相关的内容会有更深的了解。
