EMC 共模电感选型

本文深入探讨了共模电流的产生机理,包括差模电流、地电位差、寄生回路等因素。同时,解释了共模电感的工作原理,它是如何通过磁场相互作用来抑制共模电流。此外,还介绍了共模电感的测量方法、绕线方式以及参数选型的关键点,如共模感量、差模阻抗等。最后,列举了共模电感在不同电源和接口应用中的参考电路设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近开通了公众号,有文章更新,刚兴趣可以关注一下,谢谢!

1、EMI 共模电流的产生机理

a.差分电流产生差模电磁场,使得差分回路面积内的走线产生共模电流;

b.(共模电流/辐射主要源头)工作电流经过单板地,由于地阻抗的存在,形成地上共模电压(地电位差),共模电压驱动端口信号,在线束上形成共模电流;

c. 电缆与大地形成的寄生回路,通过磁耦合的方式,感应共模电流;

d.开关电源通过分布参数,如散热器、变压器分布电容,形成共模电流;

e.高速信号/电源平面有高频干扰,相邻层走线会耦合,形成共模干扰。

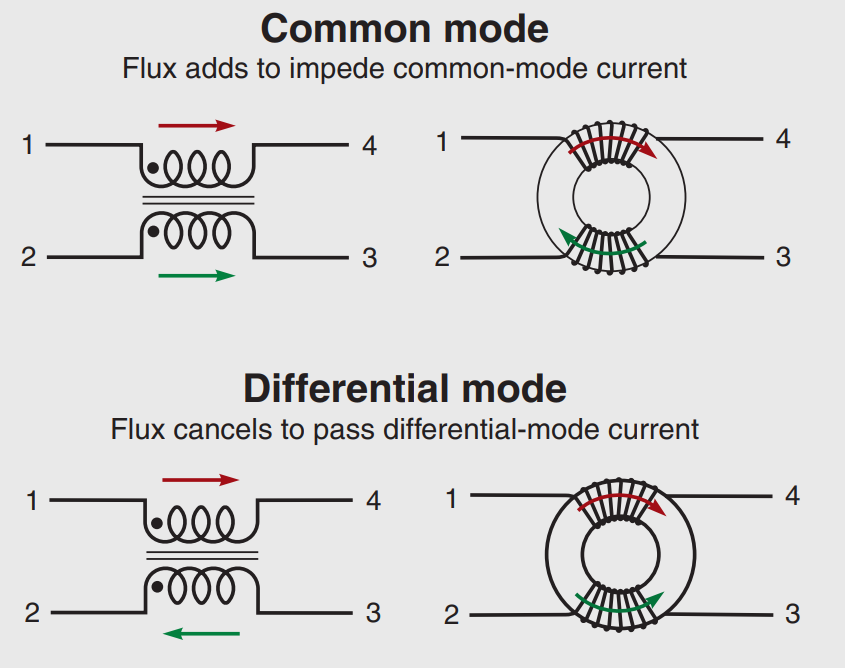

2、共模电感的工作原理

根据右手螺旋定理,当差模电流流过共模电感线圈时,产生2个相互抵消的磁场;当共模电流流过共模线圈时,产生2个相互增强的磁场,使整个线圈阻抗变高,衰减共模电流。

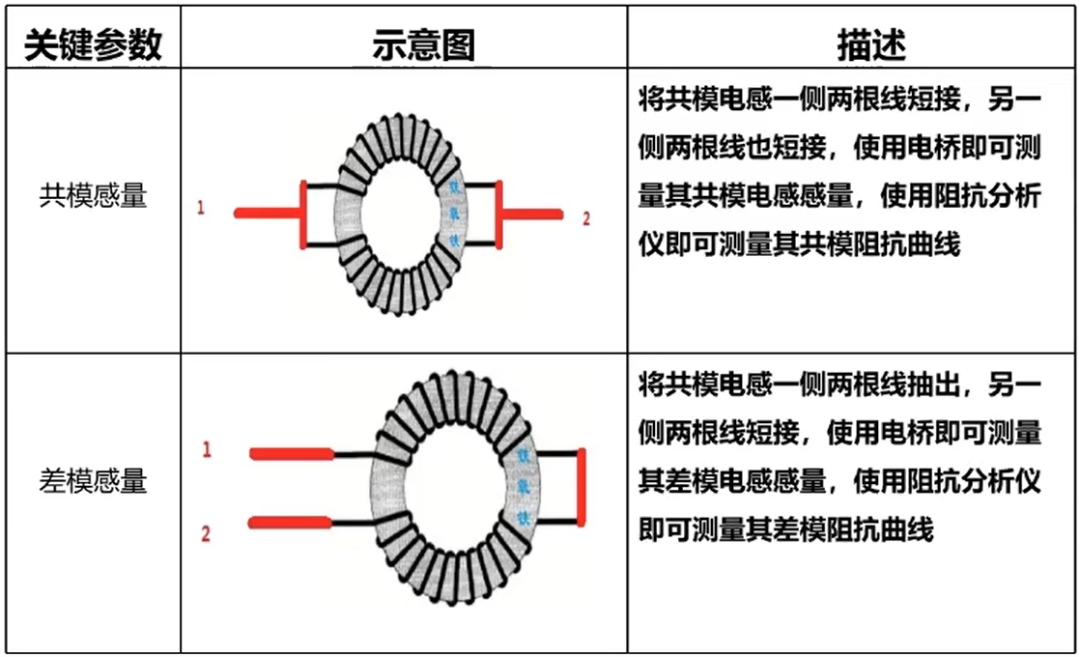

3、共模感量测量

4、共模电感的绕法

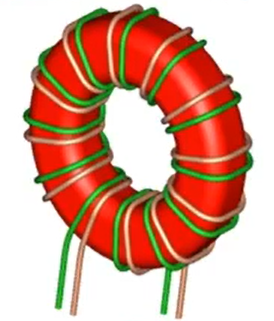

a. 双芯并绕(Bifilar)--对称性高,差模阻抗相对较小

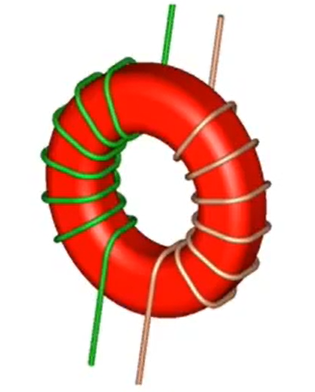

b. 2组线圈分别绕(Sectional)--对称性低,差模阻抗相对较大

5、共模电感参数选型

a. AC/DC电源类应用

共模感量--电源滤波,大的电感值可以获得更好的滤波效果

差模漏感--绕制不平衡产生的感量偏差

额定电流--工作电流小于额定电路,需考虑温升和降额设计

额定电压--正常工作的额定电压值

直流电阻--DCR 带来热量损耗,越小越好

耐压值--同名绕组线与线之间施加一定的高压,在一段时间内承受的电压值

绝缘电阻--绕组与绕组之间的电阻值

b. 差分信号类应用

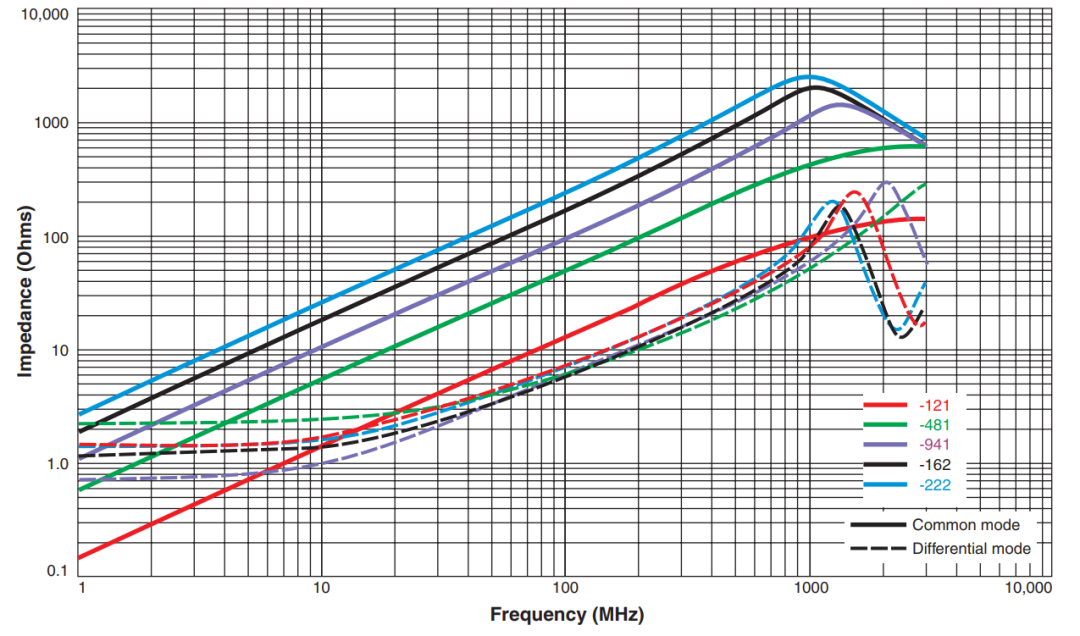

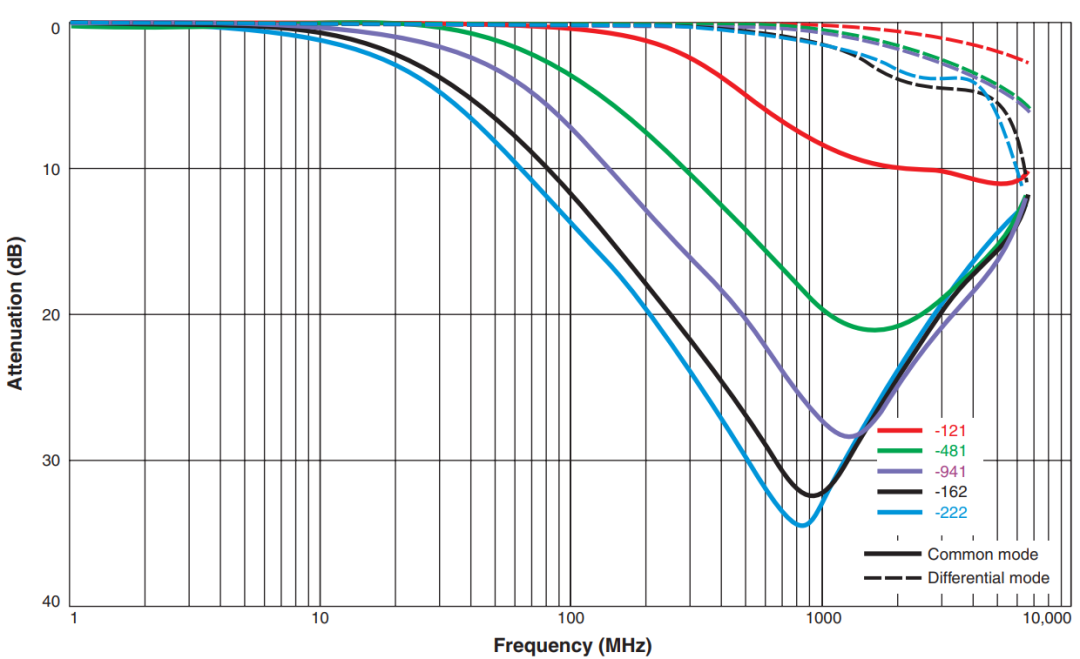

共模阻抗--对应相应频率的共模信号,大的阻抗可以获得更好的滤波效果

差模阻抗--影响信号传输质量,尽可能接近传输线阻抗;高速数字电路应用时,差模阻抗尽量小,必要时测试眼图/插损

6、共模电感应用

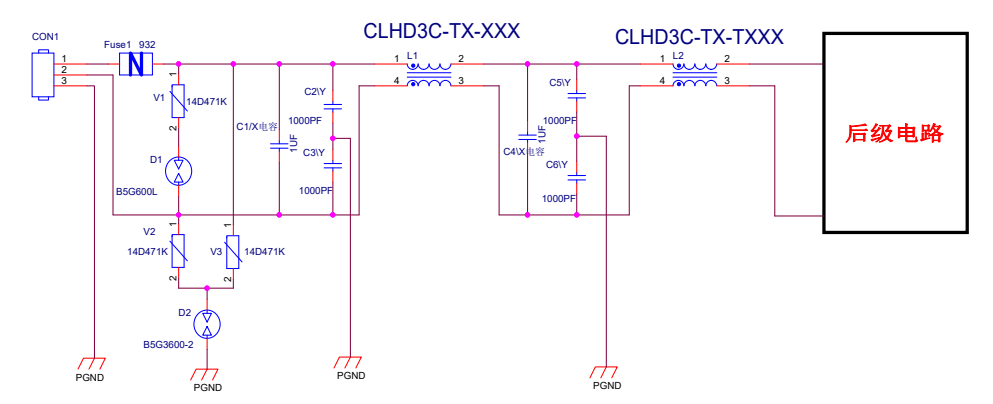

a. AC110-220V输入EMC参考电路

b. AC24V输入EMC参考电路

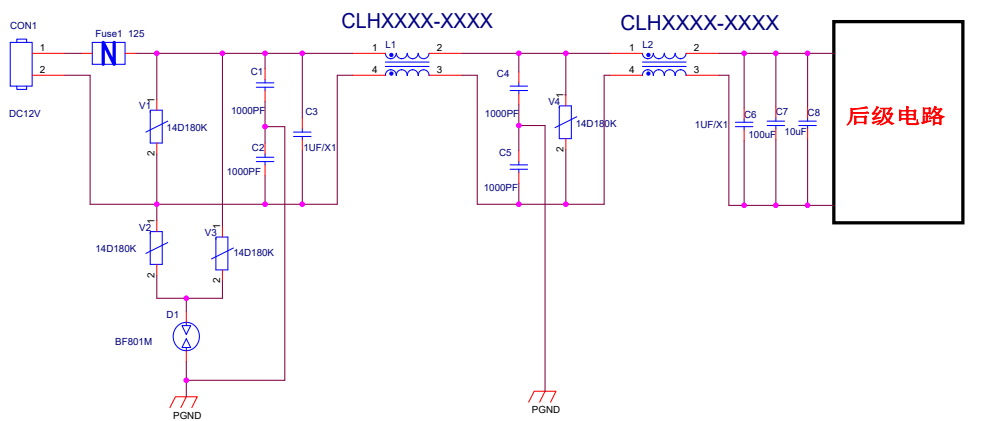

c. DC12V输入EMC参考电路

d.CAN接口EMC参考电路

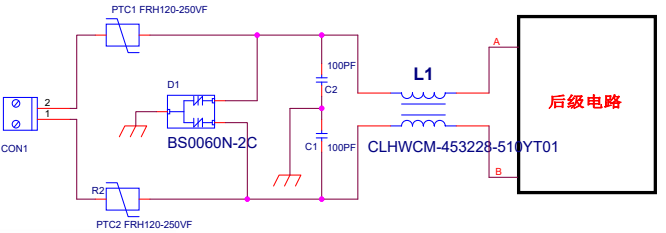

e.485接口EMC参考电路
