DCDC基础（2）--BUCK芯片的各个引脚是什么意思？带你深入了解BUCK电源的稳压原理

最近开通了公众号：射频工程师的日常   有文章更新，刚兴趣可以关注一下，谢谢！

上一节带大家了解了一下BUCK电路的基本原理，硬件交流群里面刚接触硬件的同学在看BUCK有关的原理图时一脸疑惑，BUCK芯片外围怎么多了几个电阻，这些电阻是用来干什么的？

芯片对应的引脚都是什么意思呢？

OK,那说明你只是简单记住了BUCK电路由开关管，二极管，电感，电容器件组成，对其背后的原理理解的并不是很透彻。下面带大家深入的了解开关电源的基本原理。

首先，先问自己一个问题，MOS管什么情况下导通呢？什么情况下不导通呢？

由上一篇文章可以知道MOS管的导通与关闭时由PWM控制。那么，我们可以进一步的思考什么情况下MOS导通与关断？

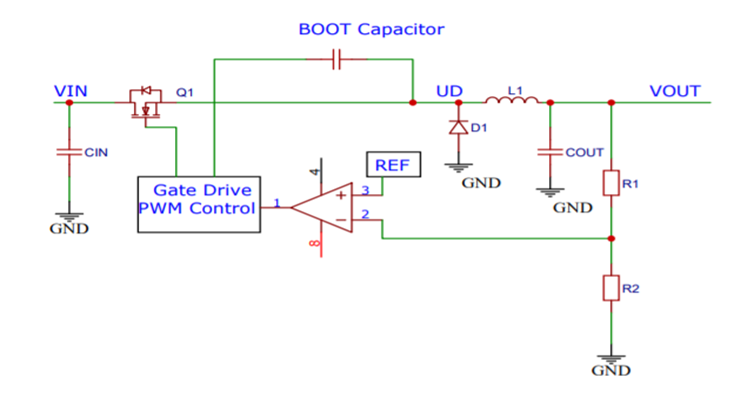

BUCK电源又被成为降压转换器，我们的目的是得到一个稳定的直流电压，要实现稳压就需要负反馈。什么是负反馈呢，当电压上升的时候通过负反馈把它降低，当电压下降时就把它升上去。这样形成一个控制的环路，如下图的电路，利用两个电阻的分压采样输出的电压，再经过一个比较器和基准电压Vref比较，如果小于基准电压，MOS管就开通，如果大于基准电压，MOS管关断，其中反馈电阻R1与R2的取值使根据手册上通用的公式，Vref输出电压反馈电压已知，可以很容易求得R1与R2的值，至于Vboot自举电容，它的作用是使得MOS下管导通充电，上管导通放电，VGS电压大于开启电压，对于初学者不必纠结，记住有这么一个电容就行了。

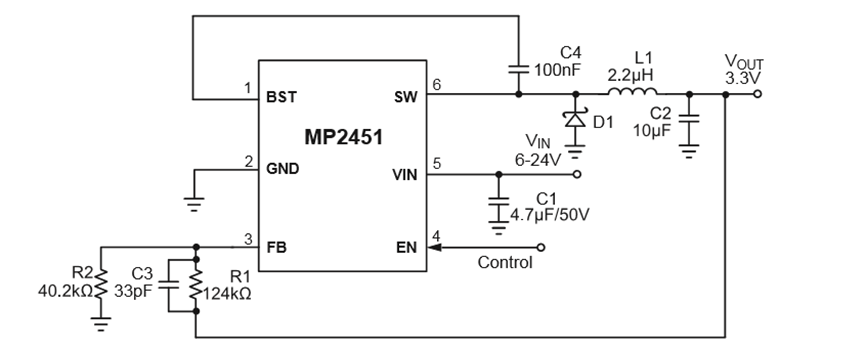

以MP2451芯片为例，FB引脚就相当于一个反馈引脚，和芯片内部的误差放大器的参考电压进行比较，从上图可以看出来SW引脚就是输出引脚了，EN就是一个控制信号引脚，BST引脚与SW引脚之间就是自举电容了，深入了解背后原理图后，BUCK的电路图是不是容易多了。
