DCDC基础（10）-- BUCK电路的CCM和DCM模式

欢迎关注我的微信公众号：射频工程师的日常，每天给你分享技术干货

以非同步BUCK为例，分享MPS关于开关电源CCM与DCM的培训内容。

1. CCM模式

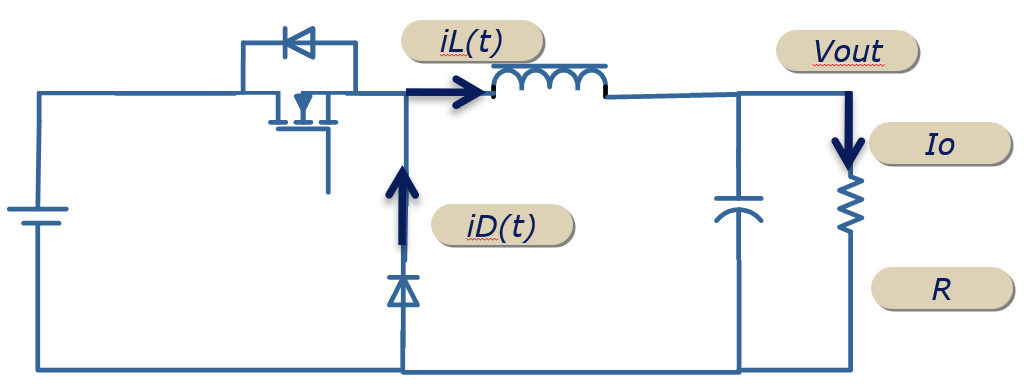

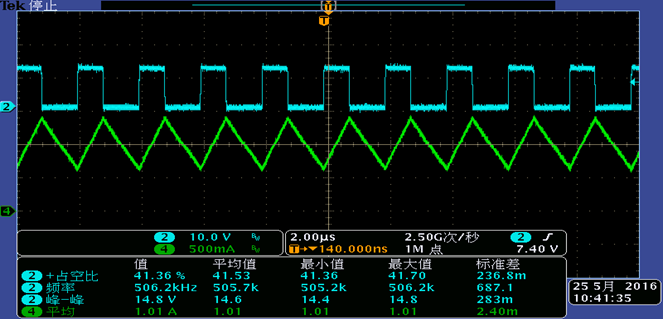

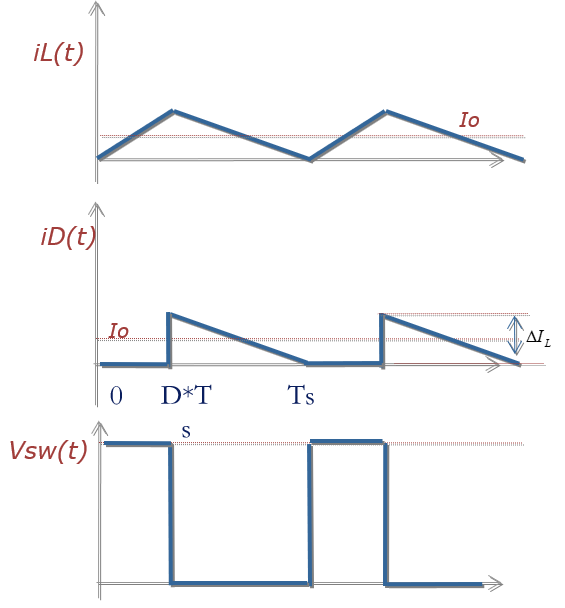

CCM (Continuous Conduction Mode)连续导通模式：在一个开关周期内，电感电流不会等于0。或者说电感从不“复位”，意味着在开关周期内电感磁通从不回到0，功率管闭合时，线圈中还有电流流过。

2. BCM临界模式

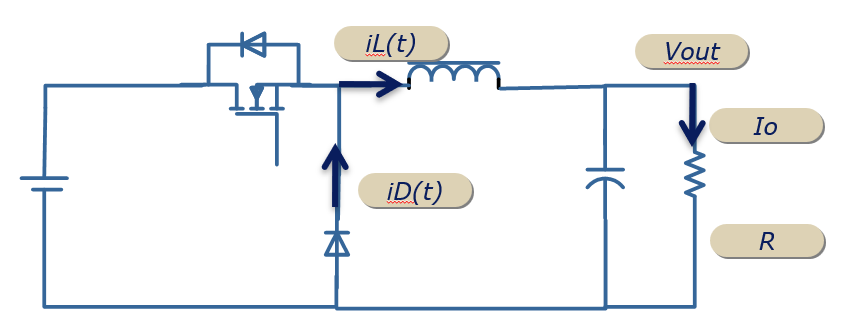

BCM (Boundary Conduction Mode)边界导通模式：控制器监控电感电流，一旦检测到电流等于0，功率开关立即闭合。控制器总是等电感电流“复位”来激活开关。如果电感值电流高，而斜坡相当平，则开关周期延长，因此，BCM变化器是可变频率系统。

3. DCM模式

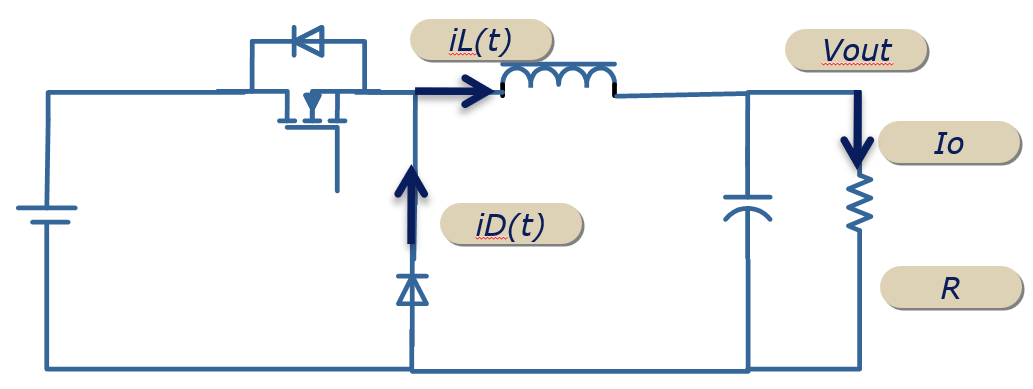

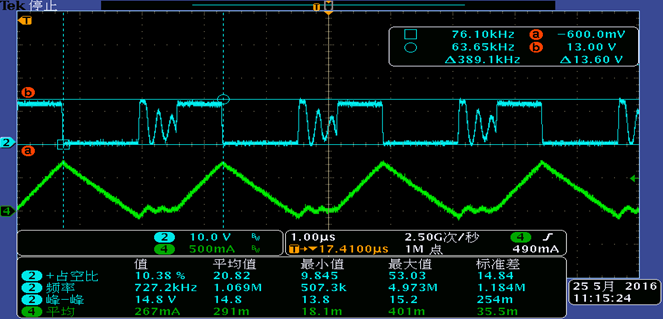

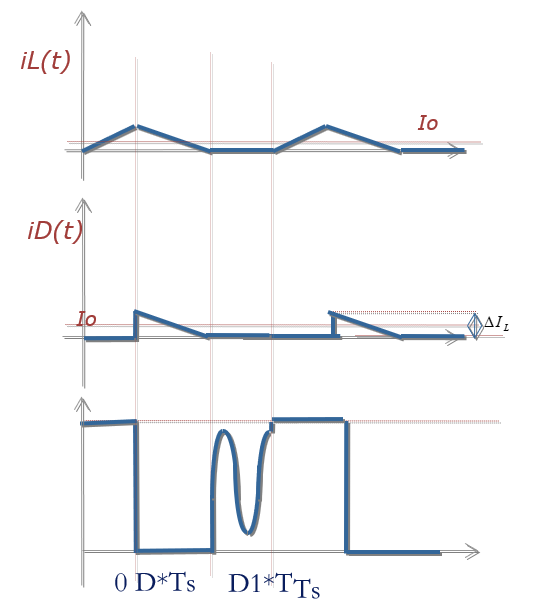

DCM (Discontinuous Conduction Mode)非连续导通模式：在开关周期内的某一时间段电感电流会变成0，意味着电感被适当地“复位”，即功率开关闭合时，电感电流为零。
