一、Gambit用户界面
1、Gambit用户界面可分为7个部分，分别为：菜单栏、视图、命令面板、命令显示窗、命令解释窗、命令输入 窗和视图控制面板。
2、文件栏位于操作界面的上方，其最常用的功能就是File命令下的New、Open、Save、Save as和Export等命令。这些命令的使用和一般的软件一样。Gambit可识别的文件后缀为.dbs，而要将Gambit中建立的网格模型调入Fluent使用，则需要将其输出为.msh文件(file/export)。
3、视图控制面板中的命令可分为两个部分，上面的一排四个图标表示的是四个视图，当激活视图图标时，视图控制面板中下方十个命令才会作用于该视图。
4、还可以使用鼠标来控制视图中的模型显示。其中按住左键拖曳鼠标可以旋转视图，按住中键拖动鼠标则可以在视图中移动物体，按住右键上下拖动鼠标可以缩放视图中的物体。
5、命令面板是Gambit的核心部分，通过命令面板上的命令图标，我们可以完成绝大部分网格划分的工作。

6、从命令面板中我们就可以看出，网格划分的
工作可分为三个步骤：
一是建立模型，
二是划分网格，
三是定义边界。

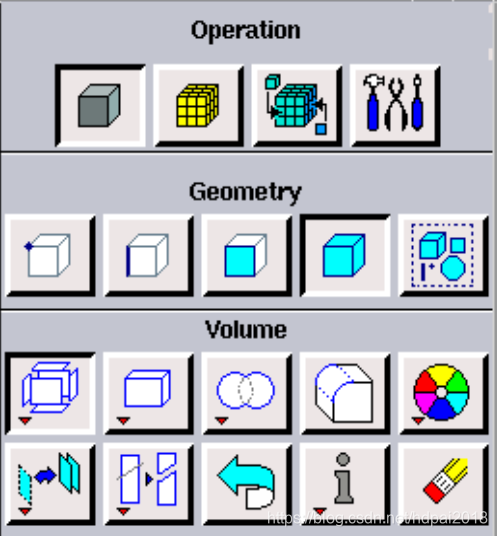

这三个部分分别对应着Operation区域中的前
三个命令按钮Geometry(几何体)、mesh（网格）
和Zones（区域）。Operation中的第四个命令按
钮Tools则是用来定义视图中的坐标系统，一般
取默认值。
