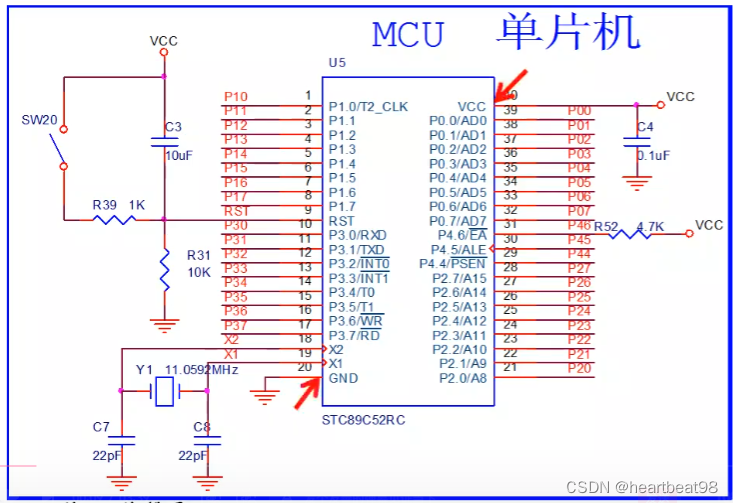

（自用）嵌入式学习笔记5-51单片机最小系统

1.电源

 电源包括VCC与GND。



电源电压最小3.8V，最大5.5V，正常工作电压为5V。

2.复位

复位：程序运行异常或是死机时，使单片机恢复初始状态，重新运行程序。

（异常的原因：1.设计中的BUG；2.程序运行到未知状态；）

STC单片机复位种类：

        ①外部RST引脚复位：上电复位、按键复位

        ②软件复位

        ③掉电复位/上电复位

        ④看门狗复位

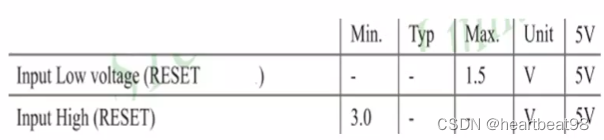

单片机复位的条件：RST高电平持续24个时钟加10us，约12us

        复位电压：大于3.0V

        工作电压：小于1.5V

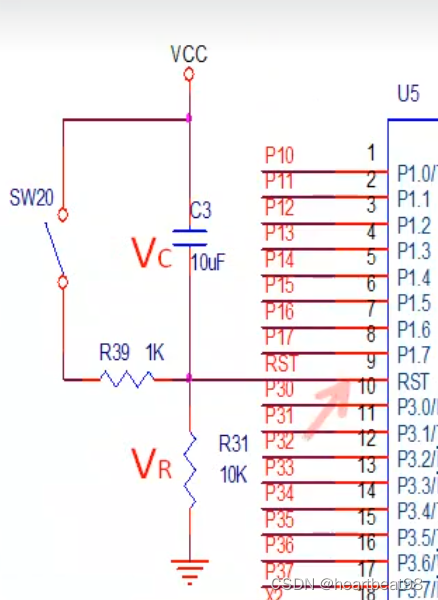

 上电复位原理：

当VCC没有供电时，RST为0V；

当VCC开始供电R31电阻的电压VR为5V，RST为5V；因为产生了电流，负电子在电容的靠地端不断积蓄，电容的电压升高，电阻R31的电压VR降低，最终降低至0，而电容的电压VC升高的5V。

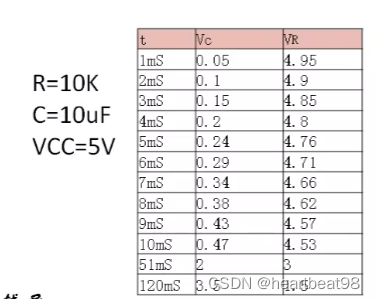

RST端的电压等于VR，VR从5V降低至3V时间为51ms，满足单片机复位的条件：RST高电平持续24个时钟加10us，约12us。

所以上电后单片机也完成了复位。

按键复位原理：

SW20按键按下后，VR的电压等于VCC减去R39的分压，满足复位条件，完成复位。

3.晶振

①嵌入式系统都需要晶振；

②部分芯片的晶振内置在芯片里；

③有些芯片要求的晶振频率是固定的（如：CH340G）；

④单片机晶振频率是可变的，51单片机支持频率2MHz - 48MHz；

晶振配合电容的作用：

①有助于晶振起振；

②有助于晶振谐振3在标称频率点；

（电容需要放在晶振与芯片之间）
