浅谈变压器(主要是电子高频变压器)




变压器的基础知识

变压器的相关参数

  • 匝比

匝数越大,漏感越大,公式N_{1}I_{1}=N_{2}I_{2}

  • 漏感

测量方法:短路次级绕组‘

  • 铁损铜损

由于公式E=U=4.44 f N \phi_{m} 空载损耗主要来源于铁损(空载电压大) 短路损耗主要来源于铜损(空载电压小)

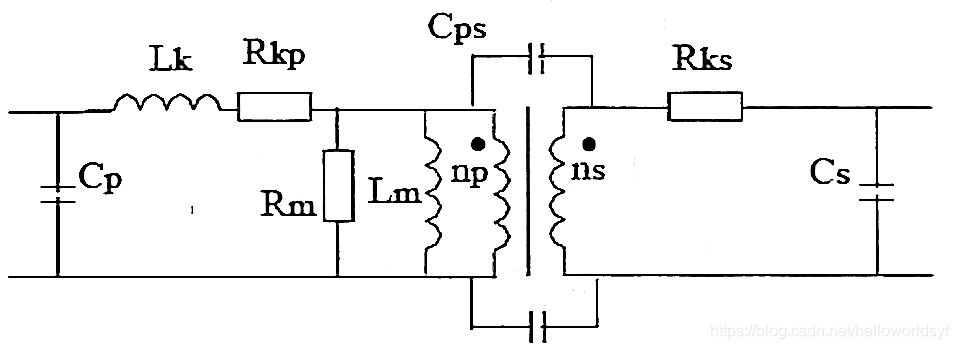

变压器的等效模型

  • 导线阻抗 R1R2

  • 漏感 Ls

  • 激磁电感 Lm

保持磁路导通的电感,匝比公式变成N_{Lm}I_{Lm}=N_{1}I_{1}-N_{2}I_{2}

  • 单边匝间电容 Cs Cp

  • 双边匝间电容 Csp

好处是能够提升传导性能,坏处是减少绝缘耐压漏电流

变压器的两种工作模式

  • 双极性
  • 单极性






变压器的分类

按结构分

  • 骨架变压器

分有pin脚和无pin脚

  • 平面变压器

平面变压器利用原副边绕组交叉换位技术减少邻近效应产生的绕组损耗。工作频率越高时,越明显

  • 环形变压器






变压器的绕线

骨架变压器的绕线方式

  • 分析方法

运用DOWELL模式来分析,将绕组的铜线等效为一张铜皮,然后计算x轴上各个位置的磁场强度H,一圈一圈地算

不同绕组布局导致Hmax的不同,进而影响到漏磁能的不同,具体看

环形变压器的绕线方式

  1. 完全叠绕:适合机绕,漏感量最小
  2. 部分叠绕:适合人工绕,可以制定一定漏感感,可以适当增加短路保护效果,但工艺制作难度大
  3. 完全分开绕:适合人工绕,漏感量最大,绝缘耐压最好,具有短路保护,但会降低效率




变压器的磁芯

磁芯的基本参数

  • 磁芯材料

MnZn锰锌系列,铁损较低

NiZn镍锌系例,铁损较高

  • 磁芯的形状

磁芯形状 磁性形状特性

EE 功率磁芯



EI 功率磁芯



EP 功率磁芯

常用于电感器

EQ 功率磁芯
ETD 功率磁芯

用于开关电源

EFD 功率磁芯
EPC 功率磁芯
RM 功率磁芯

PQ 功率磁芯





POT 功率磁芯
  • 磁芯截面积与窗口面积 Ae Aw

中柱的截面积  中柱旁边的空口面积

  • 窗口系数 Kw

AwKw就是铜线实际占有的面积量,与导线直径和绕组数有关,一般取KW=0.2~0.4,导线直径小、多股并绕、绕组数大于3时取较小的值


变压器的设计

变压器的损耗

铁氧体的电阻率不是无穷大,所以磁芯内部就会产生磁芯损耗和绕组损耗,也就是铁耗和铜耗,并且它们均已热能的形式散放能量,从而使磁芯温度升高降低磁芯的饱和磁感应强度

绕组的温度升高也会使绕组电阻增加
